Быстровозводимые теплицы и питомники растений

Площадь ~ 1000 кв.м

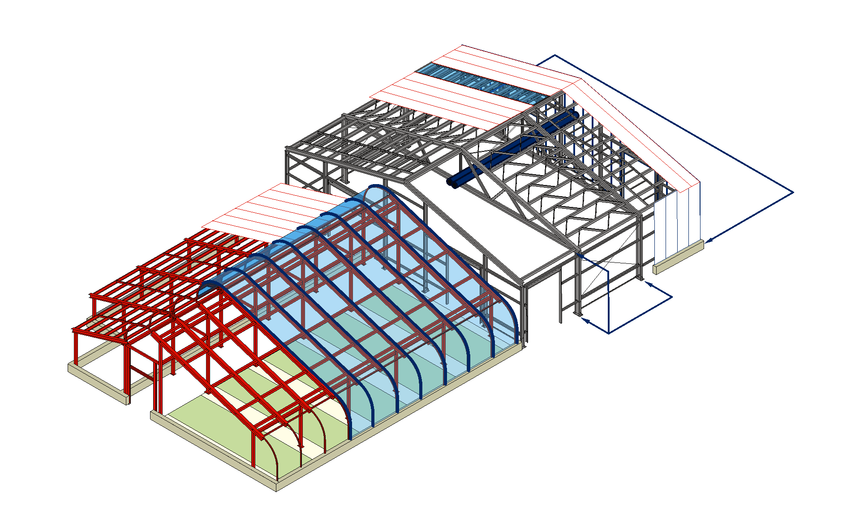

Типовой тепличный модуль состоит из 2 сообщающихся функциональных зон, разделённых перегородкой: технологической зоны (основного помещения для выращивания растений) и отделения рекуперации воздуха.

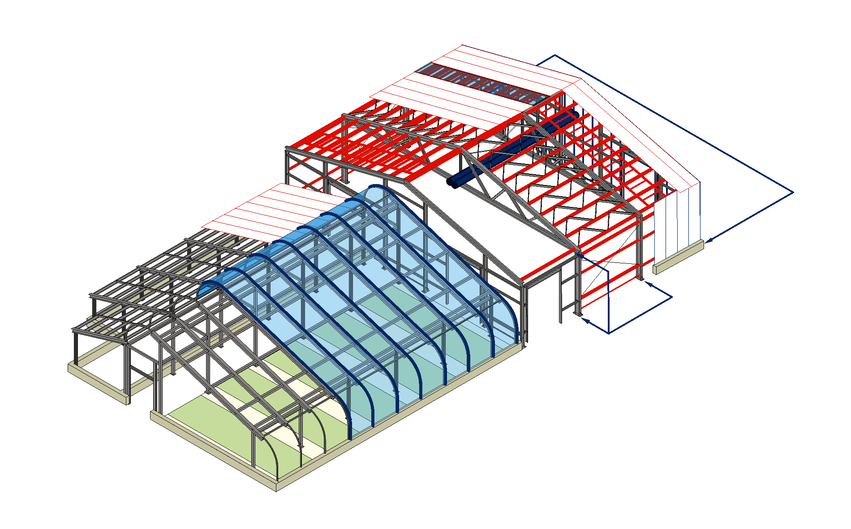

Поперечник модуля состоит из 4-х рядов колонн и дугообразных ригелей, опираемых на колонны и стойки сооружения. Балки покрытия шарнирно соединены с ригелями и опираются на продольные подстропильные балки, смонтированные по колоннам.

Для минимизации затрат и выполнения технических требований к сооружению, выбрано комбинированное решение каркаса теплицы. Колонны и ригели выполнены из профильной трубы прямоугольного сечения; подстропильные балки, конструкции покрытия (балки и прогоны) и стеновые прогоны изготовлены из холодногнутых оцинкованных профилей. В качестве основной обшивки теплицы использован поликарбонат, рекуперационной зоны – сэндвич-панели.

Буклет Здания со стальными каркасами комбинированного типа

Буклет Быстровозводимые сельскохозяйственные здания

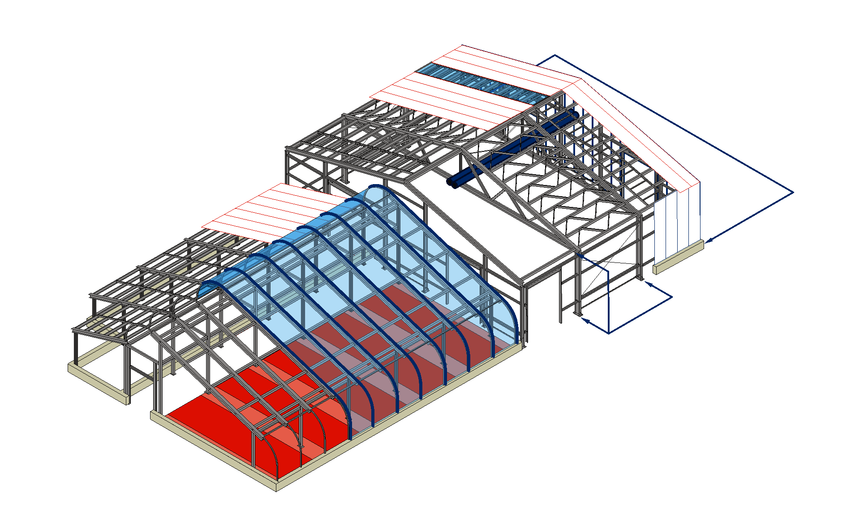

Технологическая зона – это основное рабочее помещение теплицы, где выращивают растения. Оно занимает ~ 70% общей площади сооружения. При помощи систем обогрева и кондиционирования воздуха в теплице круглосуточно поддерживается необходимый температурно-влажностный режим. Для максимального использования естественного света в рабочей зоне организована сплошная светопрозрачная обшивка из поликарбоната.

Сельскохозяйственные здания (альбом-презентация)

Буклет Здания со стальными каркасами комбинированного типа

В современных тепличных комплексах широко используются рекуперторы, позволяющие значительно сократить потребление энергии на обогрев помещений. Принцип работы системы рекуперации основан на теплообмене между приточным холодным и отработанным теплым воздухом, покидающим рабочее помещение теплицы.

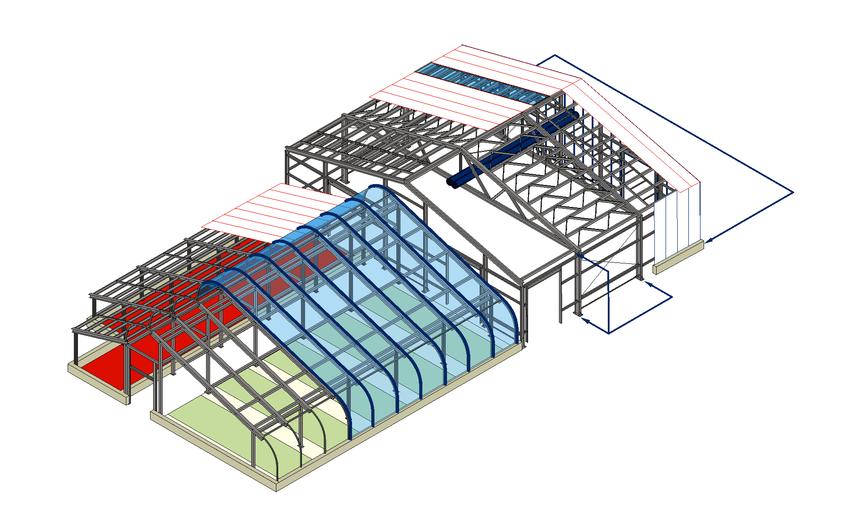

В типовом тепличном модуле от компании «Андромета» зона рекуперации устраивается в отдельном пролете сооружения шириной ~ 3 м. Там устанавливаются теплообменнники и прочее оборудование систем вентиляции и кондиционирования.

Буклет Быстровозводимые сельскохозяйственные здания

Буклет Здания со стальными каркасами комбинированного типа

Колонны тепличного модуля могут быть изготовлены из стальных холодногнутых оцинкованных профилей либо из профильного проката. В данном типовом решении колонны выполнены из труб квадратного сечения и установлены с шагом 4 м.

Сельскохозяйственные здания (альбом-презентация)

Буклет Здания со стальными каркасами комбинированного типа

Подстропильные балки типового тепличного модуля выполняются из спаренных холодногнутых оцинкованных С-образных профилей, объединенных болтами в единое открытое сечение двутавровой формы. Материал конструкций: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).

Буклет Быстровозводимые сельскохозяйственные здания

Буклет Здания со стальными каркасами комбинированного типа

Основные несущие конструкции покрытия тепличного модуля – поперечные балки, изготовленные из спаренных холодногнутых оцинкованных С-образных профилей, объединенных болтами в единое открытое сечение двутавровой формы. Материал конструкций: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).

Сельскохозяйственные здания (альбом-презентация)

Серия СТЕРК® - новое поколение коммерческих зданий на металлическом каркасе (альбом-презентация)

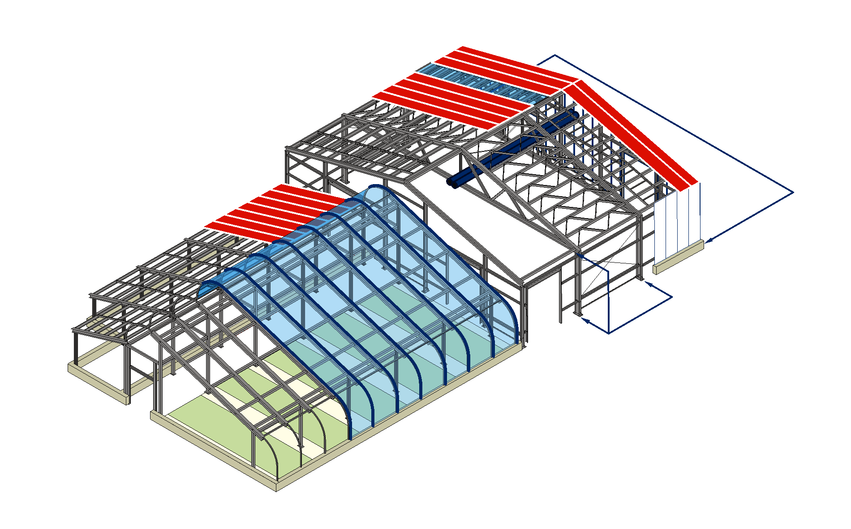

Прогоны покрытия в типовых решениях компании «Андромета» выполняют две функции: они участвуют в совместной работе с основными несущими конструкциями каркаса, обеспечивая его устойчивость, а также служат основанием для монтажа ограждающих конструкций, в данном случае – светопрозрачных. Прогоны выполнены из стальных оцинкованных профилей соответствующего сечения и установлены по разрезной схеме.

Буклет Быстровозводимые сельскохозяйственные здания

Буклет Здания со стальными каркасами комбинированного типа

В данной типовой конструции ригели представляют собой радиусные несущие элементы, соединенные с балками покрытия и передающие нагрузку на опорные конструкции здания. Ригели выполнены из профильной трубы прямоугольного сечения.

Сельскохозяйственные здания (альбом-презентация)

Буклет Здания со стальными каркасами комбинированного типа

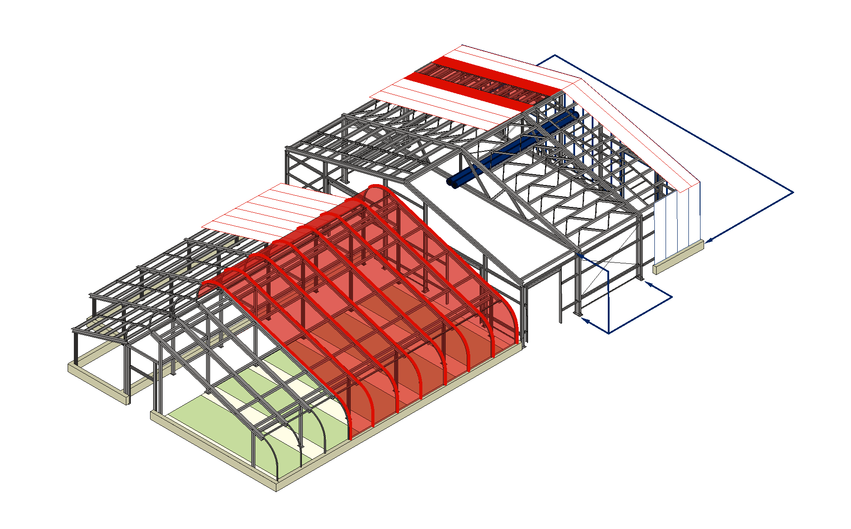

Технологические зоны тепличных модулей полностью обшиваются светопрозрачными материалами (поликарбонат либо иной по заданию Заказчика).

Для организации естественного освещения в других зданиях и помещениях тепличного комплекса на кровле также могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.

Буклет Быстровозводимые сельскохозяйственные здания

Сельскохозяйственные здания (альбом-презентация)

СТЕРК® - универсальная система, которая позволяет на единой элементной базе и с применением серийных конструктивных схем и узлов спроектировать и построить весь комплекс основных и вспомогательных зданий тепличного хозяйства.
Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:

полная заводская готовность всех элементов (упрощение монтажа)

полное отсутствие чернометаллических деталей (повышение долговечности)

официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).

Несущие конструкции: из стальных холодногнутых С-профилей.

Соединения: на болтах нормальной прочности. Сварка и высокопрочные болты исключены.

Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).

Серия СТЕРК® - новое поколение коммерческих зданий на металлическом каркасе (альбом-презентация)

Сельскохозяйственные здания (альбом-презентация)

• 12, 15 , 18, 21, 24 м (базовое исполнение)
• 3 – 36 м (опциональные исполнения)

Ширина пролета измеряется по наружным граням колонн здания.

Буклет Быстровозводимые сельскохозяйственные здания

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

• от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
• 3 – 9 м (опциональные исполнения)

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.

Сельскохозяйственные здания (альбом-презентация)

Серия СТЕРК® - новое поколение коммерческих зданий на металлическом каркасе (альбом-презентация)

• 6 м (базовое исполнение)
• 3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.

Буклет Быстровозводимые сельскохозяйственные здания

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

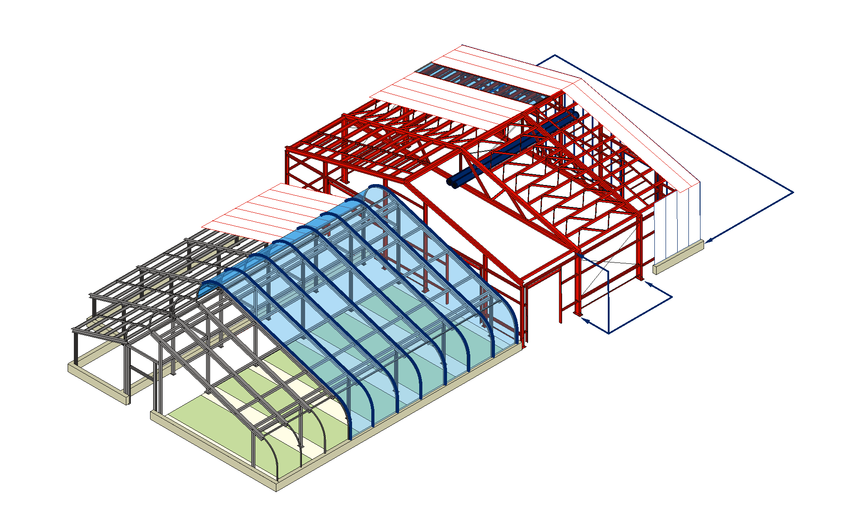

Колонны выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое двутавровое сечение. Базы колонн - сварные, из стали марки С255 по ГОСТ 27772, соединение с колоннами – на болтах нормальной прочности, крепление к фундаменту – на анкерных болтах.

Сельскохозяйственные здания (альбом-презентация)

Серия СТЕРК® - новое поколение коммерческих зданий на металлическом каркасе (альбом-презентация)

• Бесфасонные узлы примыкания раскосов к поясам (повышенный уровень антикоррозионной защиты).
• Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
• Уклон – 25% (другой – по индивидуальному заданию).

Буклет Быстровозводимые сельскохозяйственные здания

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

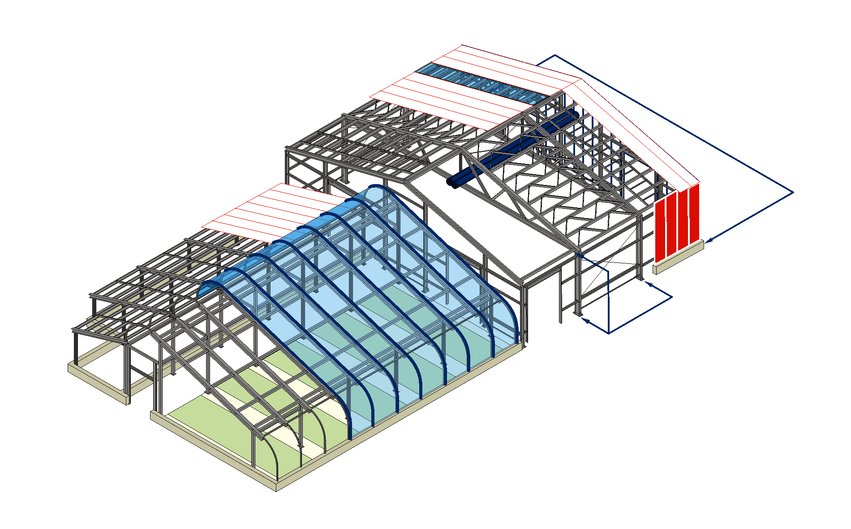

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

Сельскохозяйственные здания (альбом-презентация)

Серия СТЕРК® - новое поколение коммерческих зданий на металлическом каркасе (альбом-презентация)

Стеновые прогоны служат для крепления ограждающих конструкций.

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Буклет Быстровозводимые сельскохозяйственные здания

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения.

Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.

Связи по покрытию – жесткие, выполнены из холодногнутых С-профилей

Сельскохозяйственные здания (альбом-презентация)

Серия СТЕРК® - новое поколение коммерческих зданий на металлическом каркасе (альбом-презентация)

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

• Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
• Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
• Дверные проемы: 0.9 х 2.1(h) м

По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.

Буклет Быстровозводимые сельскохозяйственные здания

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Каждая тепличная культура требует поддержания определенного температурного режима. Сократить расходы на обогрев можно при качественной теплоизоляции здания.

Каркасы промышленных теплиц от завода «Андромета» изготавливаются на высокоточном автоматизированном оборудовании с машиностроительными допусками. Высокая точность изготовления каркаса обеспечивает, в свою очередь, высокую точность монтажа элементов обшивки; результат - надежная теплозащита без дополнительных затрат материалов и труда.

Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.

Сельскохозяйственные здания (альбом-презентация)

Серия СТЕРК® - новое поколение коммерческих зданий на металлическом каркасе (альбом-презентация)

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).

Компания «АНДРОМЕТА» комплектует ангары кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Буклет Быстровозводимые сельскохозяйственные здания

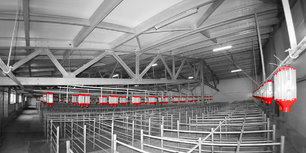

Каркасы для промышленных теплиц проектируются с учетом необходимости установки систем климат-контроля, орошения и других инженерных коммуникаций. В проекте учтены соответствующие нагрузки на несущие конструкции здания, поэтому дополнительные опоры не требуются.

Воздуховоды, водопровод, электрокабели и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м.
