Склад питомника растений

Район
Московская область
Год строительства
2015 г.
Размеры
12 х 30 х 4,8 (h)м
Полезная площадь
360 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 12 х 30 х 4,8 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: двускатная, уклон 25%

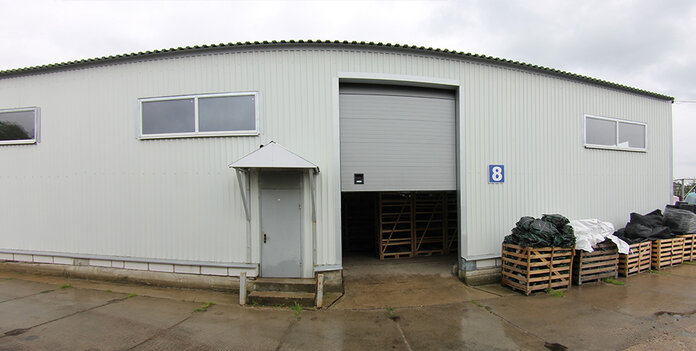

Ворота: подъемно-секционные 3,0 х 4,3 (h)м – 2 шт., по торцу и длинной стороне здания
Двери: 1,2 х 2,1 (h)м – 2 шт., по торцу и длинной стороне здания
Окна: 3,0 х 1,0 (h)м – 2 шт. по торцу и 4 шт. по длинной стороне здания

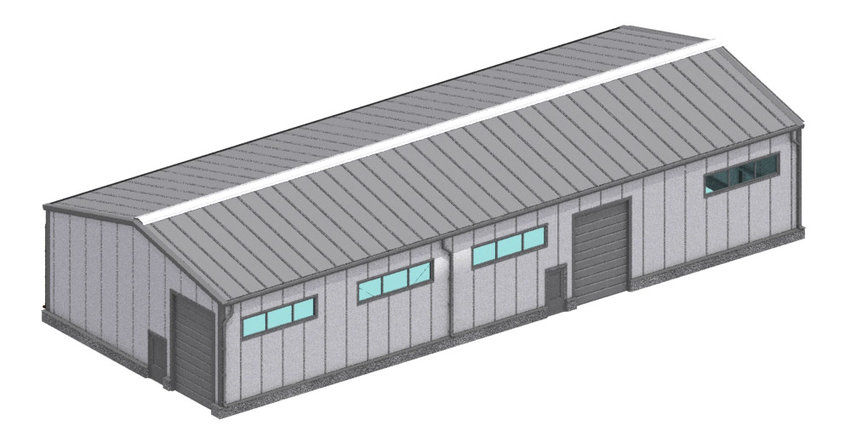

Ограждение стен и кровли: оцинкованный и окрашенный профлист

Информация

Климатические условия строительства

расчетная снеговая нагрузка: I-III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания склада питомника растений

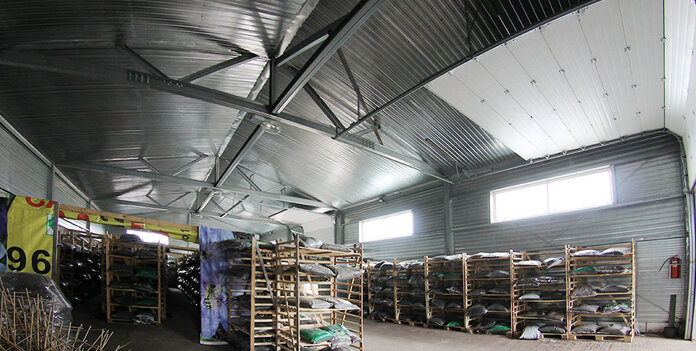

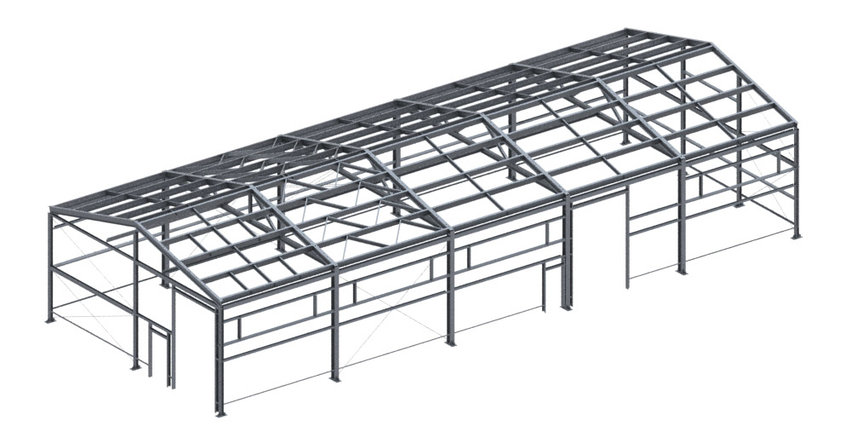

Каркас


Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Тип каркаса: рамно-связевой

  • Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
  • Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Вертикальные связи: гибкие, установлены с предварительным натяжением
  • Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное



1
Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Тип каркаса: рамно-связевой

  • Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
  • Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Вертикальные связи: гибкие, установлены с предварительным натяжением
  • Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное



Хочу такое здание

О проекте склада удобрений для питомника

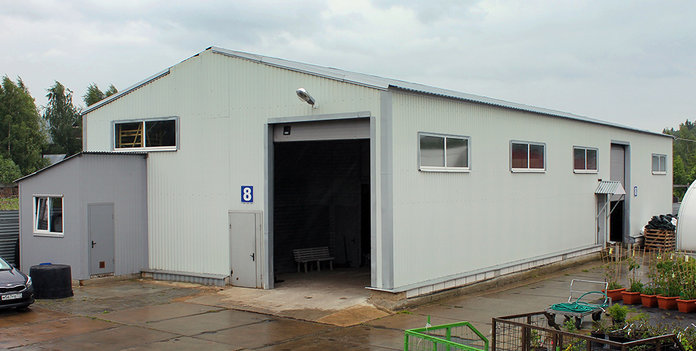

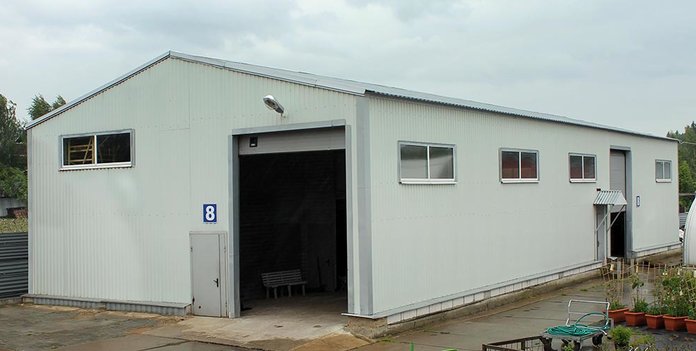

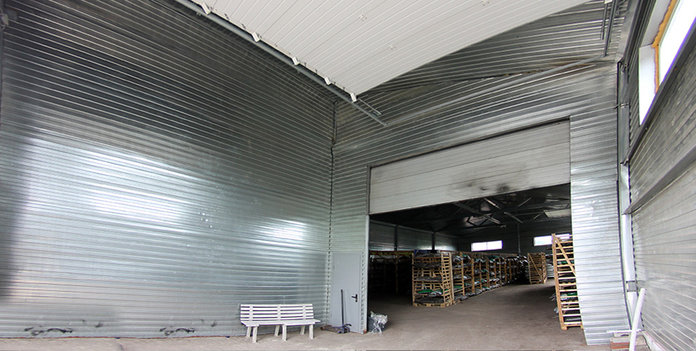

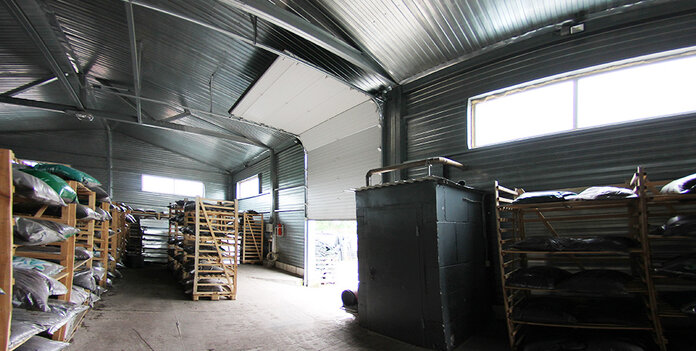

Здание было изготовлено по серийному проекту СТЕРК® для нужд питомника растений в Одинцовском районе Московской области. В связи с расширением бизнеса заказчику потребовалось складское помещение для хранения минеральных удобрений. Ему был рекомендован серийный каркас размерами 12 х 30 х 4,8 м по готовому конструкторскому проекту, чтобы свести к минимуму сроки и стоимость поставки. Нестандартными были только размеры и расположение воротных и оконных проемов, что потребовало некоторой доработки серийного проекта. Устройство внутреннего тамбура и установка внутренних ворот проектом не предусматривались и были выполнены позднее.

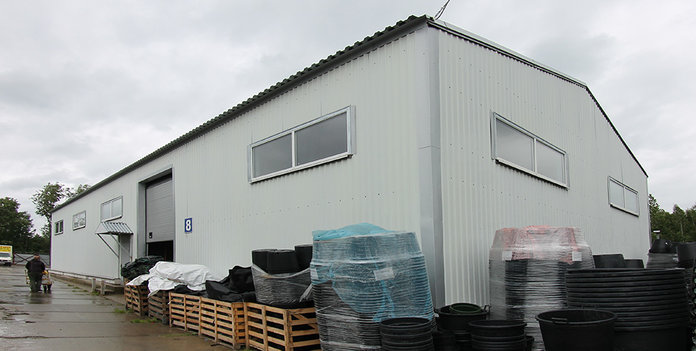

Здание склада поставлялось в холодном исполнении: кровля – из оцинкованного, стены – из окрашенного профлиста. В данном проекте была важна организация сухого помещения, поскольку здание предназначено для хранения растворимых и гигроскопичных веществ.

Поэтому заказчик предпочел профлист с улучшенными влагозащитными характеристиками производства завода «Андромета». Отличие этого профлиста от обычного – повышенный уровень защиты от влаги за счет дополнительных элементов на профиле: канавки для герметика, дренажного мини-желоба и дополнительного гиба кромки листа.

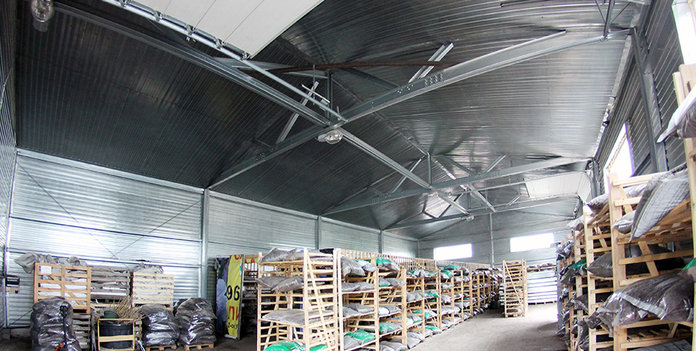

Здание было построено в 2015 году и успешно эксплуатируется. Фотосъемка, сделанная летом 2018 года, показывает отсутствие каких-либо изменений внешнего вида цинкового покрытия несущих и ограждающих конструкций - несмотря на химическую агрессивность среды в помещении (повышенная концентрация серы, фосфора и других элементов, входящих в состав удобрений).

Компания «Андромета» благодарит заказчика за предоставленную возможность съемки своего объекта.

Другие проекты

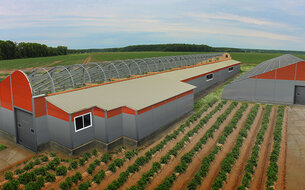

Теплицы
