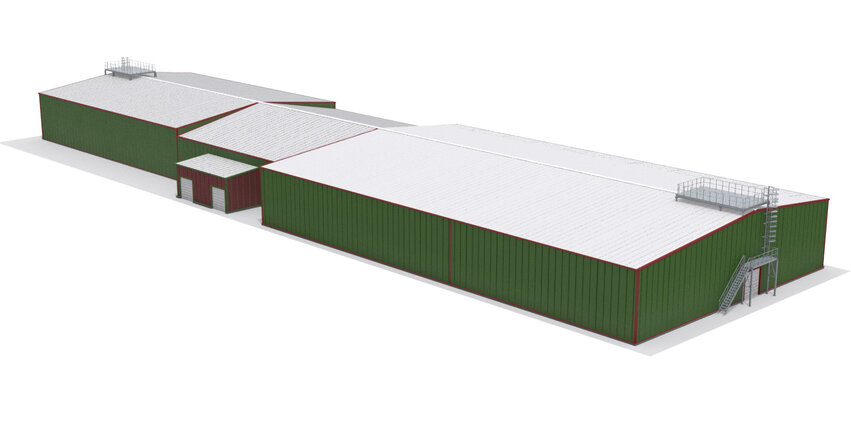

Холодильный комплекс на 4500 тонн фруктов

Район
Краснодарский край
Год строительства
2022
Размеры
39х140х7,3 м
Полезная площадь
5 150 кв.м
К-во модулей:
4 (возможен заказ от 1 модуля)
Емкость модулей:
от 1300 т
до 1800 т фруктов
Особенности
Перекрытие
Другие опции
Пристройка
Примыкание
Сейсморайон
Тип каркаса
КОМБИ: ЛСТК + ЛМК, монтаж на болтах
Цена – от 5 061 руб./м2 с НДС

Характеристики

Наименование Параметр Значение
Состав объекта:






1-я очередь: фруктохранилище 1800 т 1 533м2 (здание -1 484,5 м2 , антресоль - 48,5 м2
2-я очередь: сортировочный цех 1 042 м2 (здание -970 м2 , пристройка - 72 м2
3-я очередь: фруктохранилище 1300 т с сортировочной зоной 1 462 м2
4-я очередь: фруктохранилище 1400 т 1 169 м2 (здание -1 118 м2, антресоль - 51 м2
1-я очередь: фруктохранилище 1800 т Размеры: 32,99(ш) х 45(д) х 7,3(в) м
Охлаждаемый объем: ~ 8 620 м3
Холодильные камеры: 10 (568 м3 - 4 шт., 862 м3 - 2 шт., 1156 м3 - 4 шт.)
2-я очередь: сортировочный цех Размеры: 32,99(ш) х 29,4(д) х 6,0(в) м
К-во пролетов: 1
Шаг рам: 4,2 м
Кровля: двускатная, уклон 20%
3-я очередь: фруктохранилище 1300 т
Размеры: 39,12(ш) х 37,38(д) х 7,3(в) м
Охлаждаемый объем: ~ 6 070 м3
Холодильные камеры: 5 (852.5м3 - 2 шт., 1742 м3 - 2 шт., 888 м3 - 1 шт.)
4-я очередь: фруктохранилище 1400 т

Размеры: 39,12(ш) х 28,58(д) х 7,3(в) м
Охлаждаемый объем: ~ 6 630 м3
Холодильные камеры: 6 (емкости от 592 м3 до 1742 м3)

Информация

Климатические условия строительства

Расчетная снеговая нагрузка:140 кг/м2
Расчетная ветровая нагрузка: 48 кг/м2
Сейсмичность: 8 баллов

Дополнительные конструкции

В холодильниках 1-й и 4-й очереди:
1. Антресоли для компрессорных агрегатов:
- полезные нагрузки на перекрытия 250 кг/м2 (1-я оч.), 400 кг/м2 (4-я оч.)
- состав перекрытия: рифленый лист (1-я очередь), оцинкованный просечно-профилированный настил (4-я очередь)
2. Надкровельные конденсаторные площадки:
- полезные нагрузки: 400 кг/м2
- расположение: на высоте +0,5 м над уровнем конька
3. Наружные лестницы:
- одномаршевая с площадкой
- стремянка на конденсаторную площадку
Во всех зданиях холодильников:
- балки для крепления воздухоохладителей по нижним поясам ферм (2 ряда двойных балок с пермычками)
- балки для крепления трубопроводов холодоснабжения по внутренним колоннам

Конструктивные решения холодильного комплекса

!

Комбинированный каркас

  • наружные колонны здания 1-й очереди, фермы покрытия, фахверковые балки и стойки, второстепенные балки перекрытия, кркас пристройки, прогоны кровли и стен, связи по покрытию - из холодногнутых оцинкованных ЛСТК профилей С-образного сечения (сталь 350 по ГОСТ Р 52246 с цинковым покрытием 275 г/кв.м);
  • колонны (кроме наружных здания 1-й очереди), главные балки перекрытий - из сварных профилей постоянного сечения(сталь С255 по ГОСТ 27778, покрытие – грунт ГФ-021 по ГОСТ 25129-82 толщиной 40 мм);
  • стойки и ограждения лестниц - из профильной трубы квадратного сечения;
  • соединения всх элементов - на болтах нормальной прочности.

    Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

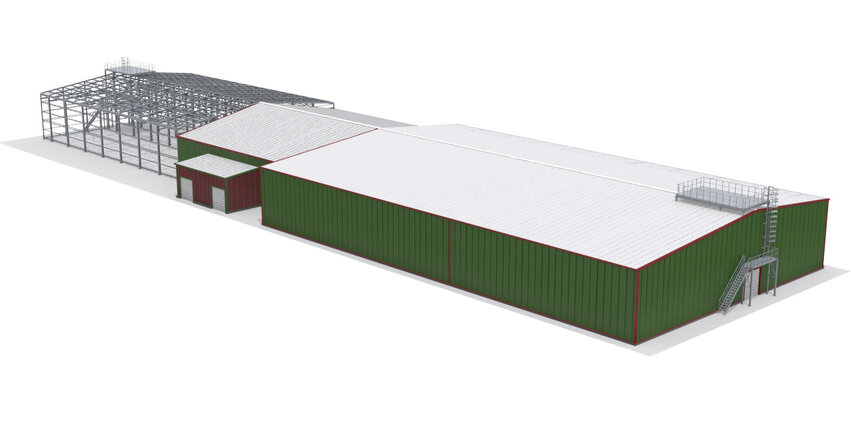

1
Фруктохранилище 1800 т

Площадь здания: 1484,5 м2
Пролеты: 3 (13,805м +5,380м +13,805м)
Антресоль: 5,38 х 9 м, отм. чистого пола +4,4 м
Шаг рам:  6 м (основной), 3 м
Кровля:  двускатная, уклон 10%
Воротные проемы: 3,6(ш) х 3,6(в) м – 2 шт. по торцам

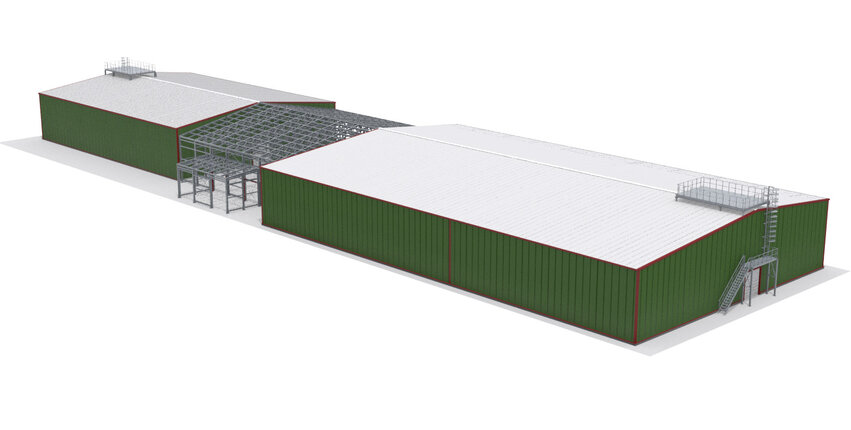

2
Сортировочный цех

Площадь здания: 970 м2
Пристройка: 12,6(ш)  х  6,1 (д) х 4,5 (в) м
Воротные проемы: 3,6(ш) х 3,6(в) м – 2 шт по торцам + 2 шт по длинной стороне;
3,6(ш) х 4,2(в) м – 2 шт по длинной стороне
Оконные проемы: 3,5(ш) х 1,8(в) м – 8 шт по длинным сторонам

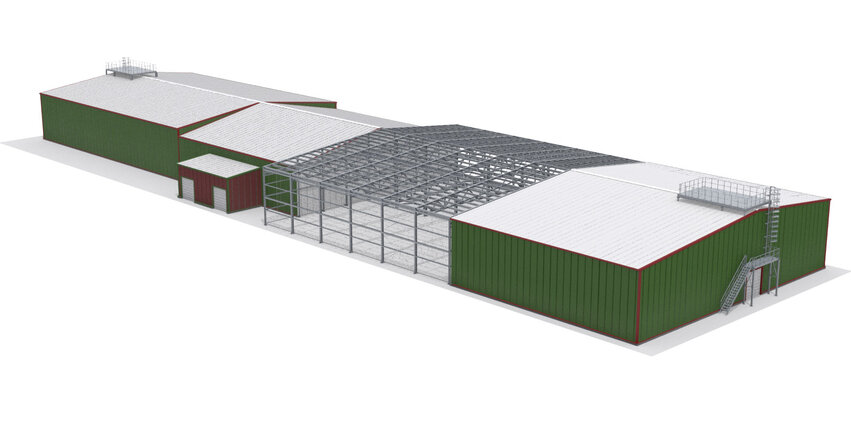

3
Фруктохранилище 1300 т

Площадь здания: 1 462 м2
Пролеты: 2 (19,935м+19,185м), в месте установки 2-х рядов холодильных камер – 3 (19,935м+5,38м+13,805м)
Шаг рам: 6,23 м
Кровля: двускатная, уклон 10%
Воротный проем: 3,6(ш) х 3,6(в) – 1 шт по торцу
Оконный проем: 24,92(д) х 1,7(в)м – 1 шт. по длинной стороне

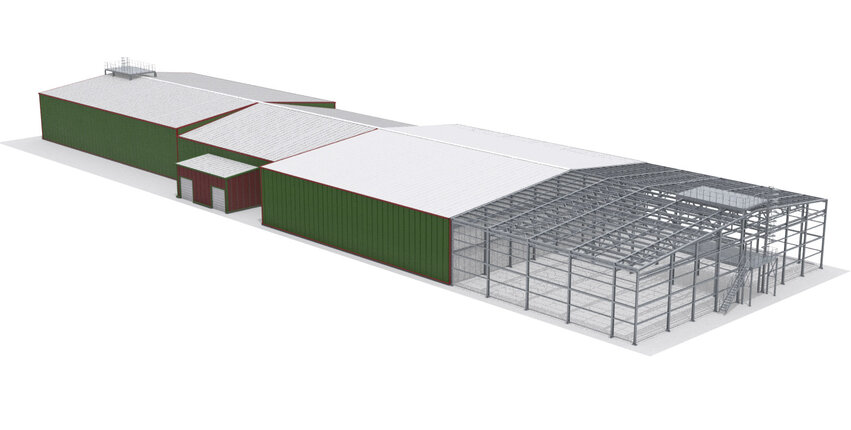

4
Фруктохранилище 1400 т

Площадь здания: 1188 м2
Пролеты: 3 (19,935м + 5,38м + 13,805м)
Антресоль: 5,38 х 9,49 м, отм. перекрытия +4,5 м
Шаг рам:  6,23 м (основной), 3,26 м
Кровля:  двускатная, уклон 10%
Воротный проем: 3,2(ш) х 3,2(в) м – 1 шт. по торцу
Дверной проем: 1,04(ш) х 2,12(в) м – 1 шт. по торцу на отм.+4,5 м

5
Ограждающие конструкции
  • Теплоизоляция холодильных камер: сэндвич-панели с PIR сердечником толщиной 120 мм и 100 мм
  • Наружные ограждающие конструкции кровли и стен:
    - здания холодильников - профлист из оцинкованной и окрашенной стали;
    - цех сортировки - сэндвич панели с базальтовым сердечником

Крепление потолочных панелей выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!



Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Детали проекта холодильного комплекса

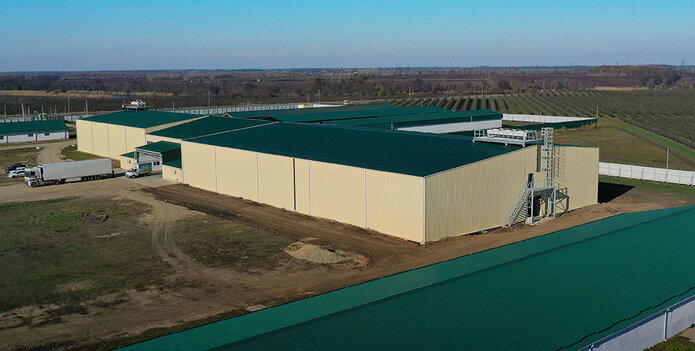

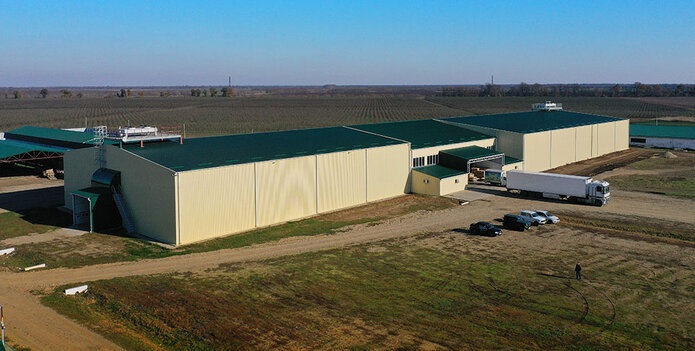

Этот холодильный комплекс был построен в Динском районе Краснодарского края по заказу многопрофильной агрофирмы «ЛУЧ». Предприятие входит в топ-100 крупнейших производителей зерна и подсолнечника и в рейтинг наиболее эффективных агропредприятий России.  Это одно из лучших хозяйств региона по объему и ассортименту производимой сельхозпродукции, в том числе – фруктов и ягод. На более, чем 300 гектарах садов здесь выращивают 15 сортов яблок, слив и черешни. Предприятие внедряет инновационные технологии интенсивного садоводства, а для сохранения выращенного урожая выстроило современный холодильный комплекс мощностью 4500 тонн плодово-ягодной продукции.


Сотрудничество агрофирмы с компанией «Андромета» и ее партнёрами по строительству быстровозводимых холодильных складов под ключ началось в 2016 году с реализации первого этапа этого проекта, а затем наша команда осуществила еще три очереди строительства комплекса.


1 очередь: холодильник на 1800 тПервым был спроектирован и построен холодильный склад на 1800 тонн фруктов. В здании 10 холодильных камер, в которых можно поддерживать разные температурные режимы и составы атмосферы для создания оптимальных условий хранения различных видов продукции. Здание имеет характерную для холодильных складов трехпролетную конфигурацию: центральный технологический коридор с антресолью для компрессоров и два ряда холодильных камер разной емкости, размещенных в боковых пролетах. Над кровлей здания располагается надстройка для конденсаторов. Доступ на нее и на антресоль осуществляется по наружным лестницам - вертикальной и маршевой, объединенных горизонтальной площадкой.

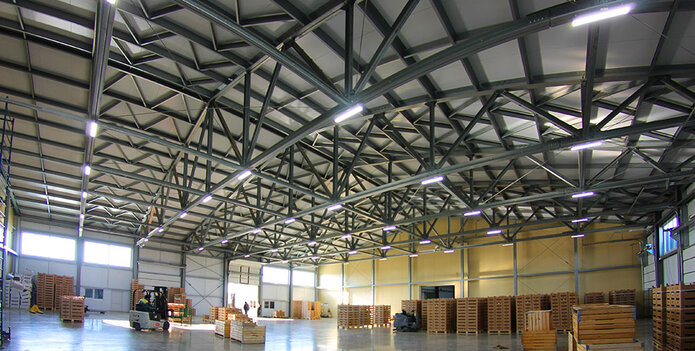

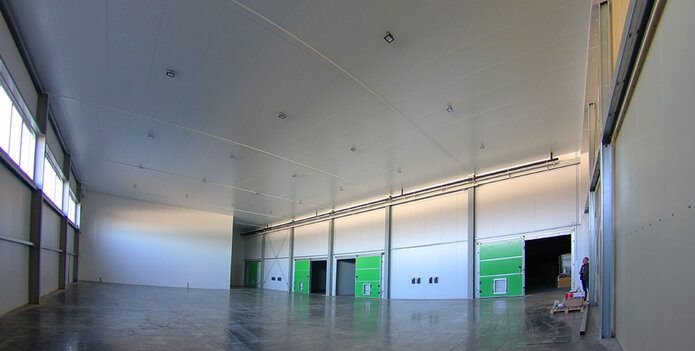

2 очередь: цех сортировки и упаковки фруктовНа второй очереди к торцу холодильного склада был пристроен сортировочный цех – однопролетное здание такой же ширины, но с меньшей полезной высотой. Здесь располагаются производственные мощности для сортировки и упаковки фруктов в картонную и деревянную тару. Здание сообщается с холодильным складом внутренними подъемно-секционными воротами и имеет 4 выхода на открытые погрузочные площадки - по двое ворот с каждой продольной стороны. С одной стороны к цеху пристроен навес для погрузочных работ.

На третьем и четвертом этапах были построены еще два фруктохранилища с общей системой холодоснабжения.

3 очередь: холодильник на 1300 тВ одном из них размещены 5 холодильных камер совокупной емкостью 1300 тонн и дополнительная сортировочная зона. Это асимметричное двухпролетное здание, в котором 4 холодильных камеры расположены в ряд и одна – напротив, для чего в соответствующей части здания установлена одна трехпролетная рама. Поскольку холодоснабжение этого склада обеспечивается агрегатами, расположенными в следующем, четвертом здании, технологические надкровельные площадки и антресоли здесь не предусмотрены.


Фруктохранилище примыкает торцом к цеху сортировки, но имеет бОльшую ширину и полезную высоту. При этом для придания целостного облика холодильному комплексу все здания имеют одинаковую высоту в коньке, отличаясь углами ската кровель.

4 очередь: холодильник на 1400 тЧетвертый объект – плодохранилище на 1400 тонн, которое согласно проекту сообщается с третьим модулем, но может использоваться и как независимый отдельно стоящий склад-холодильник. Это трехпролетное здание с несимметричной компоновкой: боковые пролеты, в которых размещены холодильные камеры, имеют разную ширину. В этом фруктохранилище 8 холодильных камер разного объема, что позволяет гибко управлять закладкой урожая по видам продукции и срокам хранения. Здание оснащено всеми необходимыми конструкциями для установки оборудования и прокладки систем холодоснабжения.

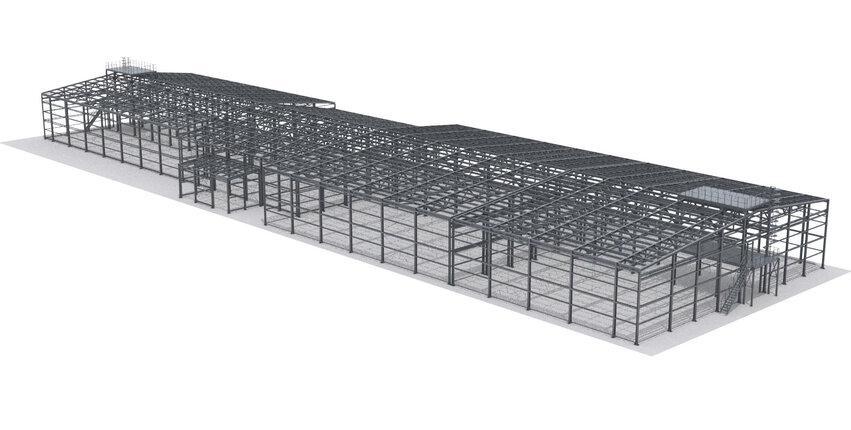

Каркасы всех четырех зданий выполнены из комбинированных металлоконструкций. Колонны и главные балки перекрытий изготовлены из сварных двутавров, а остальные элементы - фермы покрытия, фахверки, прогоны кровли и стен, второстепенные балки – из более легких и технологичных оцинкованных ЛСТК профилей. Монтируются все конструкции только на болтах нормальной прочности, сварка на монтаже полностью исключена.

Сочетание в одном каркасе разных марок сталей и видов профилей позволяет оптимизировать его по металлоемкости и скорости изготовления  монтажа. Завод «Андромета» оснащен современными линями для производства сварной балки и холодногнутых оцинкованных профилей. Характеристики линий подобраны так, чтобы выпускать непрерывную линейку сечений профилей разных видов. Это дает возможность гибко управлять свойствами элементов каркаса, чтобы добиться лучших экономических показателей проекта и сделать строительство максимально быстрым.

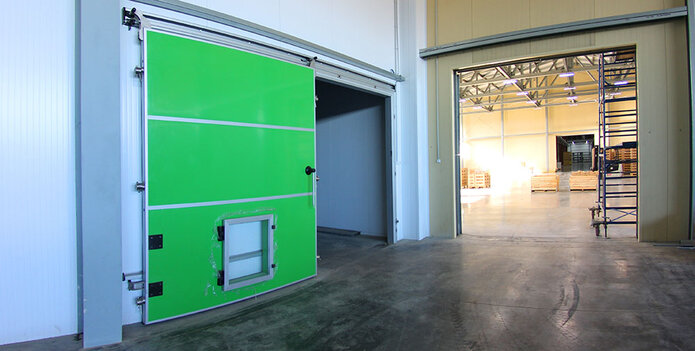

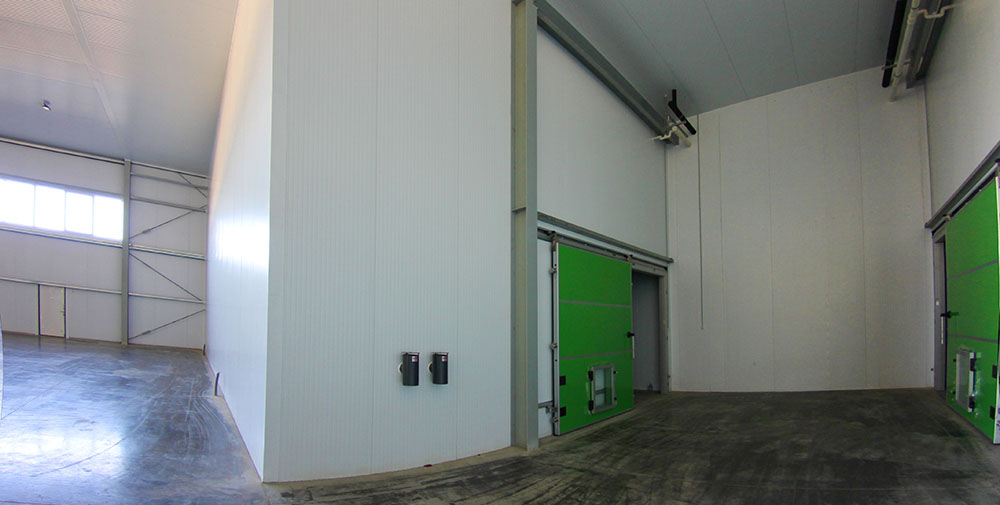

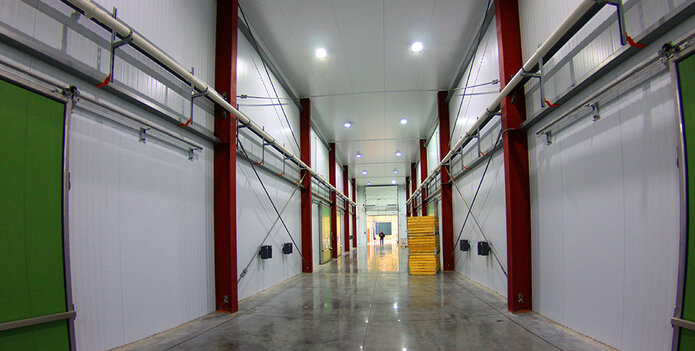

Холодильные камеры из PIR панелейХолодильные камеры, а также потолки в зданиях холодильников выполнены из PIR панелей, которые монтируются прямо по фермам покрытия без дополнительных подвесов. Это удешевляет проект и главное, по оценкам спецмонтажных организаций - в пять раз повышает скорость монтажа потолочных панелей. Эта особенность выгодно отличает холодильные склады конструкции «Андромета» от аналогов.

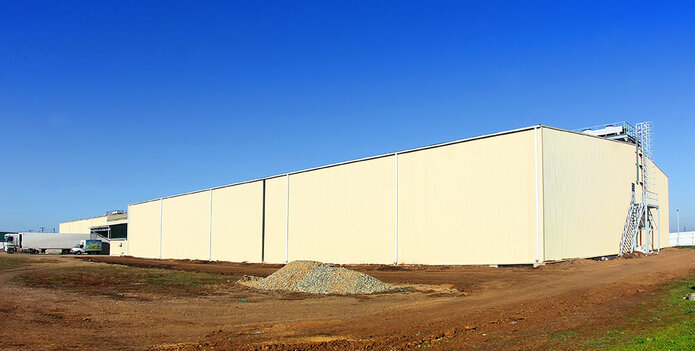

Снаружи стены и кровли фруктохранилищ обшиты профлистом, а цех сортировки – сэндвич панелями с базальтовым сердечником.


Четвертая очередь строительства холодильного комплекса была завершена к началу сбора урожая 2022 года.

Высокий спрос на промышленные фруктохранилища, обусловленный программами импортозамещения – один из трендов последних лет.  Ответом стало партнёрство группы компаний, объединившихся для реализации проектов под ключ: производитель металлокаркасных зданий ЗМК «Андромета», инжиниринговые и строительно-монтажные организации, ведущие поставщики холодильных камер и оборудования. Синергия наших компетенций позволяет  проектировать и строить быстровозводимые холодильные склады для разных видов продукции. По оценке агроинвесторов, строительство быстровозводимого плодохранилища нашей системы окупается за один сельскохозяйственный сезон.

Посмотреть и выбрать проект холодильного склада нужной емкости или другого быстровозводимого здания из металлоконструкций можно в нашем онлайн-каталоге готовых проектов.
