Комплекс сортировки и хранения фруктов

Район
Краснодарский край
Год строительства
2022
Размеры
39х74х8,3/5,2м
Полезная площадь
3 700 кв.м
Заказчик:
КФХ Кунегин О.С.
Продукт:
яблоки (основной)
Особенности
Перекрытие
Другие опции
Пристройка
Примыкание
Сейсморайон
Тип каркаса
КОМБИ: ЛСТК + ЛМК, монтаж на болтах
Цена – от 5 061 руб./м2 с НДС

Характеристики

Наименование Параметр Значение
Состав объекта:




плодохранилище холодильник 1512 м2,в т.ч. здание 1444 м2, антресоль 68 м2
цех сортировки 1448 м2
Плодохранилище холодильник

Размеры: 39,14(ш) х 36,9(д) х 8,32(в) м
Вместимость по продукту 2200 т
К-во камер: 10
К-во пролетов: 3 (16,745 м + 5,65 м +16,745 м)
Этажность: 2 (антресоль)
Шаг рам: 6 м (основной)
Кровля: двускатная, уклон 10%
Проемы: воротные 4,0 х 3,6(в) м - 2 шт.
оконный 4х1,2(в)м – 1 шт.
Цех сортировки





Размеры: 39,14(ш) х 37,0(д) х 5,2(в) м
К-во пролетов: 2(16,745 м + 22,395 м)
Этажность: 1
Шаг рам: 6,6 м (основной)
Кровля: двускатная, уклон 15%
Проемы: воротные 3,2 х 3,2(в) м - 2 шт.
дверной 0,9 х 2,1(в) м - 1 шт.
оконные 32,2х1,2(в)м – 2 шт.,
26,4х1,2(в)м – 1 шт., 27,98х1,2(в)м – 1 шт.

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: 140 кг/м2

Расчетная ветровая нагрузка: 48 кг/м2

Сейсмичность: 8 баллов

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Опции

Навес 1
Размеры: 15 (ш) х 36,27(д) х 7,72(в) м
Площадь: 544 м2
К-во пролетов:1
Шаг рам:6 м (основной)
Кровля: односкатная, уклон 10%,
покрытие – профлист

Навес 2:
Размеры:15 (ш) х 13,2(д) х 3,5(в) м
Площадь:198 м2
К-во пролетов:1
Шаг рам:6,6 м
Кровля:односкатная, уклон 15%,
покрытие - профлист

Конструктивные решения комплекса

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

!

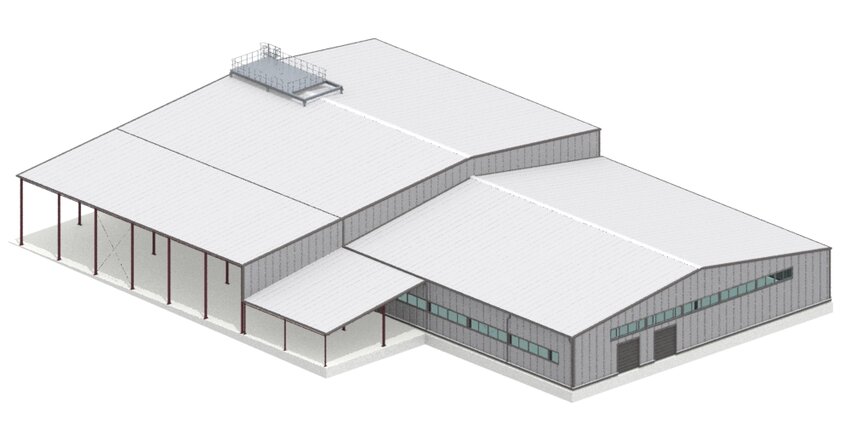

Компоновочные решения

Производственно-складской комплекс включает плодохранилище-холодильник и примыкающий к нему торцом сортировочный цех меньшей высоты, который будет оснащен современной технологической линией сортировки яблок. Здания разделены противопожарной стеной из сэндвич-панелей с базальтовым наполнителем и сообщаются между собой через воротный проем. Для погрузочных работ и временного складирования продукции на открытом воздухе предусмотрены также два отдельно стоящих навеса, конструктивно не привязанных к основным зданиям.

Буклет СКЛАДЫ ХОЛОДИЛЬНИКИ

1
Плодохранилище холодильник

Комбинированный каркас

  • фермы покрытия, часть главных балок антресоли, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных ЛСТК профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м)

  • колонны и часть главных балок антресоли - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82 толщиной 40 мм).

Буклет СКЛАДЫ ХОЛОДИЛЬНИКИ

Буклет Здания со стальными каркасами комбинированного типа

2
Цех сортировки

Каркас из сварных рам переменного сечения

  • колонны и ригели - из сварных двутавровых профилей  постоянного и переменного по длине сечений (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82 толщиной 40 мм).
  • стойки и балки фахверка, связи, прогоны кровли и стен - из холодногнутых оцинкованных ЛСТК профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м)

Буклет ПРОИЗВОДСТВЕННЫЕ ЗДАНИЯ

3

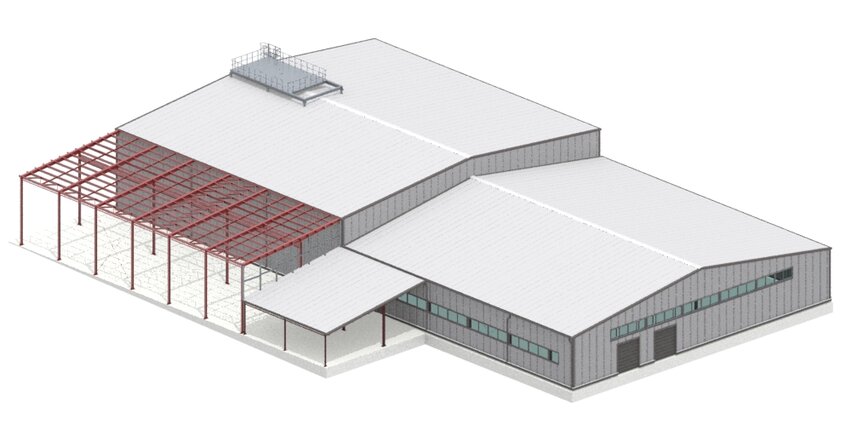

Навес 1

Каркас из сварных рам переменного сечения

Буклет ПРОИЗВОДСТВО МЕТАЛЛОКОНСТРУКЦИЙ

4

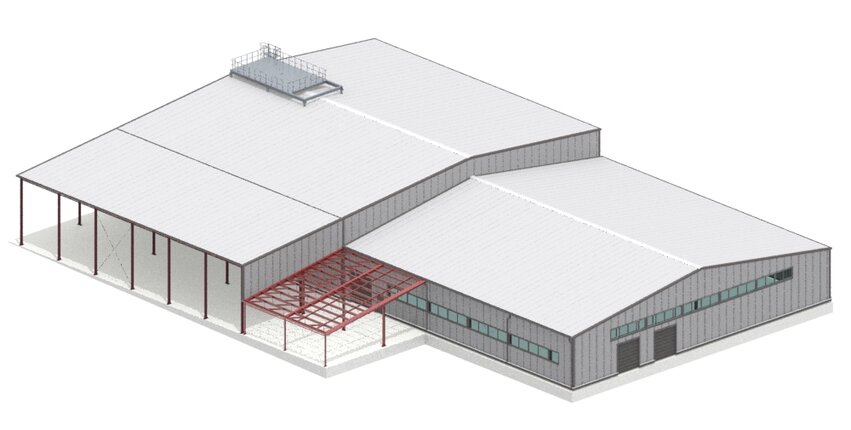

Навес 2

Каркас из сварных рам переменного сечения

Буклет ПРОИЗВОДСТВО МЕТАЛЛОКОНСТРУКЦИЙ

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Детали проекта комплекса сортировки и хранения фруктов

Состав комплекса

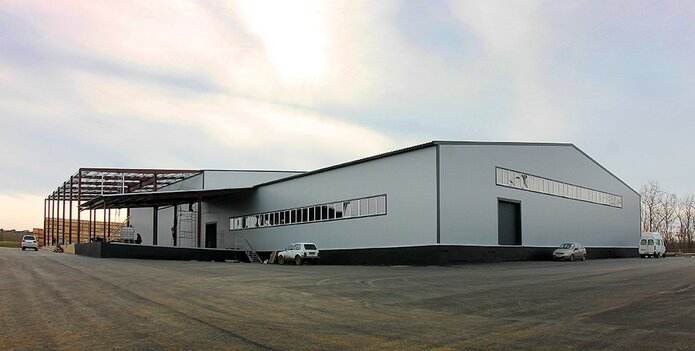

Производственно-складской комплекс сортировки и хранения яблок построен в Новокубанском районе Краснодарского края по заказу крестьянско-фермерского хозяйства О.С.Кунегина. Это небольшое, но успешное и активно развивающееся агропредприятие с диверсифицированным производством. Основным направлением деятельности агрофирмы до 2016 года было выращивание овощей, а затем хозяйство занялось также интенсивным садоводством. Новое направление бизнеса потребовало строительства мощностей по переработке и хранению урожая, и в 2022 году предприятие ввело в эксплуатацию новый комплекс сортировки и длительного хранения фруктов.

Проект реализовал консорциум, специализирующийся на строительстве промышленных фруктохранилищ, в который компания «Андромета» входит в качестве проектировщика и производителя каркасов быстровозводимых зданий из металлоконструкций.


Общая площадь сооружений – 3700 м2. При этом площадь каждого объекта, входящего в состав комплекса, не превышает 1500 м2, что позволило провести строительство двумя очередями без прохождения экспертизы проектов.

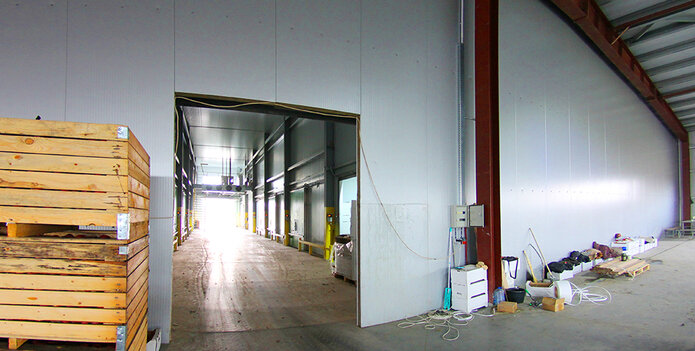

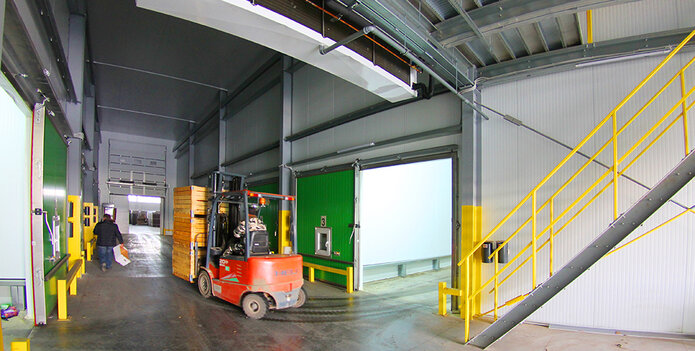

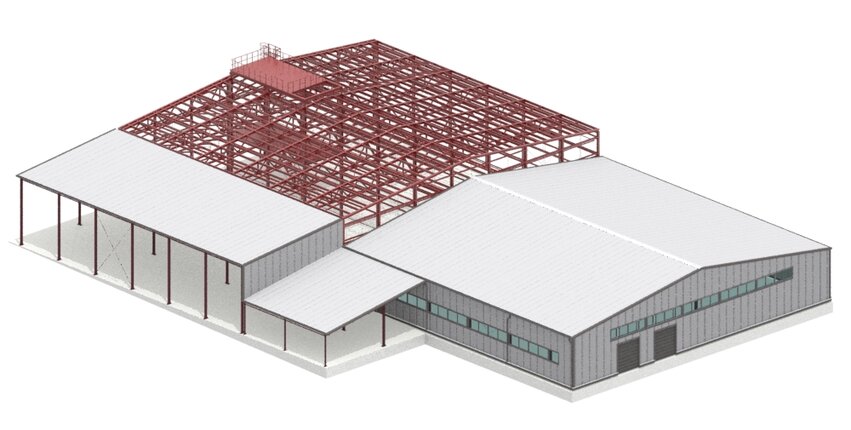

Плодохранилище холодильник  на 2200 тоннПлодохранилище с охлаждаемым объемом 9300 м3 - трехпролетное здание с антресолью и надстройкой для конденсаторов, спроектированное на базе типового решения быстровозводимого холодильного склада СТЕРК с каркасом из комбинированных металлоконструкций, разработанного компанией «Андромета». Нестандартные габариты здания 39,14х36,9х8,32 м рассчитаны и приняты, исходя из внутренних размеров холодильных камер - 16х6,6х8,2 м ( 6 шт.) и 16х7,8х8,2 (4 шт.). Конструктивные решения и подробное описание этого проекта представлены на странице Плодохранилище холодильник 2200 тонн. По продольной стороне холодильника к нему на всю длину пристроен односкатный навес шириной 15 м без перепада высот.

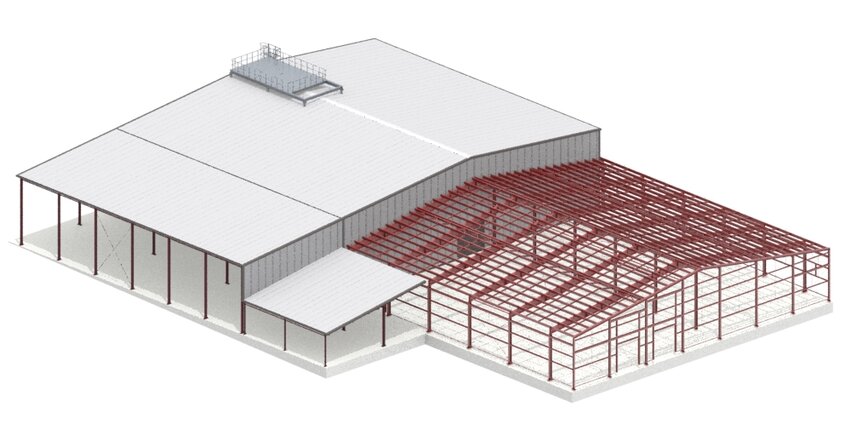

Цех сортировки

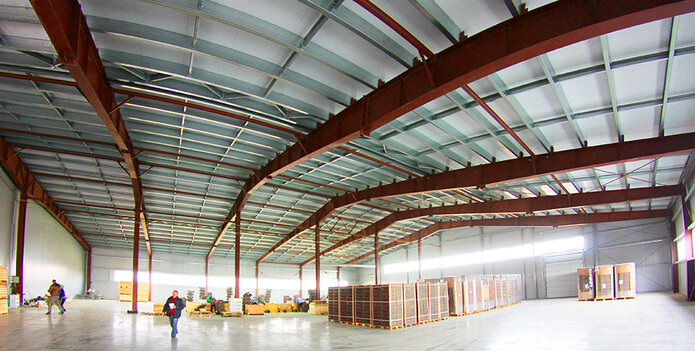

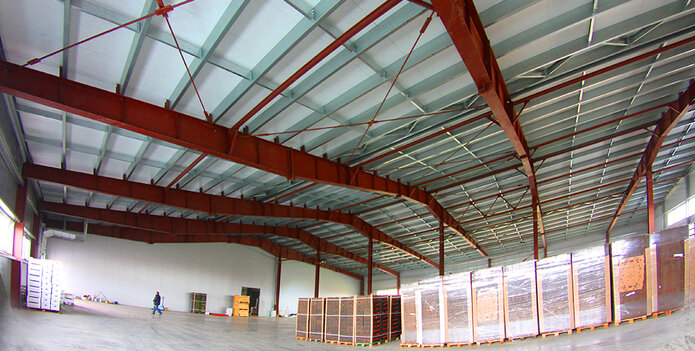

Сортировочный цех размерами 39,14х37,0х5,2 м спроектирован исходя из технологического проекта, разработанного специализированной организацией, и габаритов линии сортировки. Этими исходными данными обусловлена асимметричная компоновка каркаса сооружения с пролетами разной ширины - 16,745 м и 22,395 м. Каркас цеха решен в виде ряда двухпролетных рам, состоящих из колонн постоянного и ригелей сложного переменного сечения. Элементы ригеля соединяются между собой через фланцы на высокопрочных болтах М24 с контролируемым натяжением, остальные соединения деталей каркаса предусмотрены на болтах нормальной прочности.


Монтажная сварка металлоконструкций производства завода «Андромета» традиционно исключена, что упрощает и саму сборку, и контроль ее качества.

В комплект металлоконструкций включены каркасы двух воротных проемов 3,2 х 3,2 м, двери  0,9 х 2,1 м и трех ленточных окон по обеим продольным сторонам и одному торцу. С одной  длинной стороны к цеху без перепада высоты примыкает навес размерами в плане 15 х 13,2 м. Здание цеха сортировки утеплено сэндвич панелями с минераловатным наполнителем толщиной 120мм (кровля) и 100 мм (стены).

Компания «Андромета» и ее партнеры по кооперации с 2016 года поставляют и реализуют под ключ комплексные решения по строительству быстровозводимых холодильных складов. Независимо от масштаба объекта, мы подходим индивидуально к каждому заказу и предлагаем решение, максимально отвечающее потребностям каждого нашего клиента. Особенно тщательно прорабатываются проекты для малых и средних хозяйств, более требовательных к оптимизации затрат на строительство, чем крупные агропромышленные комплексы. Более 200 готовых проектов холодильных складов разной емкости и других быстровозводимых зданий из металлоконструкций вы найдете и сможете заказать в нашем онлайн каталоге.
