Многофункциональные спорткомплексы
Производство металлоконструкций спорткомплекса включает разработку КМД с оптимизацией проектных решений для снижения металлоемкости, а значит и цены проекта
Производство: г.Обнинск.
Поставки: по всей России и СНГ
Поставки: по всей России и СНГ
sales@andrometa.ru
Заказ профиля
Принимаем заявки 24/7
Имея широкие технологические возможности и богатый опыт проектирования и производства металлоконструкций для строительства спортивных сооружений и развлекательных объектов, ЗМК «Андромета» участвует в проектах спортивного строительства самого разного масштаба и степени сложности: начиная от массового спорта - спортзалы, мини-стадионы, оздоровительные центры - и заканчивая уникальными объектами олимпийского класса - такими, как крупнейший в России водно-спортивный комплекс «Аква-Сити» в г.Южно-Сахалинск (2018 г.), многофункциональные спортивные комплексы в Одинцово (2019 г.) и Сколково (2020 г.).
Для массового спорта, где главные приоритеты – минимальный бюджет и высокая скорость строительства, мы предлагаем экономичные быстровозводимые здания линейки СТЕРК® с каркасом, полностью выполненным из гнутых профилей, либо комбинированные каркасы спорткомплексов и физкультурных залов из сварных конструкций и гнутых профилей.
Решения СТЕРК® оптимальны для строительства быстровозводимых спортивных сооружений среднего размера - таких, как школьные спортзалы, крытые манежи, катки и плавательные бассейны, теннисные корты, гимнастические залы, спортивно-оздоровительные комплексы, фитнес-клубы. Высокая надежность и пожаробезопасность наших зданий, быстрота и экономичность их возведения в сочетании с широким простором применения разнообразных архитектурных и отделочных решений позволяет в сжатый срок и с минимальным бюджетом создать надежное, функциональное и эстетичное здание для спорта, занятий физической культурой и активного отдыха.
Аквапарки
Аквапарки и крупные спортивные объекты – это уникальные сооружения повышенного уровня ответственности. Наше производство сертифицировано по стандарту АРСС и имеет практический опыт производства конструкций КС-3.
Спортивно-развлекательные объекты
Поставка металлоконструкций для строительства культурно-развлекательных комплексов, при необходимости – участие в проектировании объекта (разработка КМ)
Спортивные школы и базы
Наши технологии позволят построить весь комплекс сооружений: тренировочные залы и помещения, общежития для спортсменов и тренеров, административный корпус.
Плавательные бассейны
Крытые плавательные бассейны серии СТЕРК® на каркасах из легких стальных профилей строятся быстро, а служат долго. Конструкции надежно защищены от коррозии горячим цинковым покрытием.
Спортивные залы
Школьные спортзалы и физкультурные манежи для массового спорта – это всегда малобюджетные проекты со сжатыми сроками. Быстровозводимые здания по типовым проектам СТЕРК® – легкое решение этой трудной задачи.
Фитнес-центры
Окупаемость коммерческих спортивных центров определяется ценой и скоростью стройки, низкими эксплуатационными затратами и уровнем спроса. Наши конструкции выполнят первые три условия и упростят четвертое.
Спортивные манежи
Универсальные и специализированные манежи для различных видов спорта на базе конструктивной системы СТЕРК®. Компания располагает базой готовых проектов манежей, в том числе – для конного спорта.
ТИПОВОЙ СПОРТИВНЫЙ ЗАЛ СТЕРК®
Быстровозводимые спортзалы на базе конструктивной системы СТЕРК® с наилучшим соотношением цена/качество/скорость строительства.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
-
?
Почему спортзал СТЕРК – лучший выбор?
-
1
Быстромонтируемый каркас СТЕРК®
![img]()
-
2
Ширина пролета
![img]()
-
3
Полезная высота
![img]()
-
4
Шаг рам
![img]()
-
5
Каркасы проемов
![img]()
-
6
Перекрытия
![img]()
-
7
Освещение и инженерные сети
![img]()
-
8
Ограждающие конструкции кровли
![img]()
-
9
Ограждающие конструкции стен
![img]()
-
10
Входная группа
![img]()
-
11
Лестница
![img]()
-
12
Витражное остекление
![img]()
-
13
Спортивный зал
![img]()
-
14
Зрительская галерея
![img]()
-
15
Раздевалки
![img]()
-
16
Тренерские
![img]()
-
17
Душевые
![img]()
-
18
Административные помещения
![img]()
-
19
Инвентарные помещения
![img]()
-
20
Бассейн
![img]()
?
Почему спортзал СТЕРК – лучший выбор?
Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:
- полная заводская готовность всех элементов (упрощение монтажа)
- официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
- полное отсутствие чернометаллических деталей (повышение долговечности).
СТЕРК® - это большепролетные быстровозводимые здания нового поколения с несущими каркасами из стальных оцинкованных С-профилей – современного материала с наилучшим соотношением несущих характеристик и веса. При необходимости (определяется прочностным расчетом и требованиями техзадания) все или часть несущих конструкций из гнутых профилей может быть заменена чернометаллическими конструкциями с более высокой несущей способностью (комбинированный каркас).
1
Быстромонтируемый каркас СТЕРК®
Каркасы СТЕРК® поставляются на монтаж в виде полностью готовых к сборке комплектов деталей, которые собираются на болтах. Сварка исключена. Это обеспечивает простой, быстрый и качественный монтаж здания, не требующий высокой квалификации, сложного инструмента и дорогостоящей подъемной техники. Результат - минимум трудозатрат и ошибок, отсутствие отходов и удешевление монтажа на 15-30%.
Буклет Стерк - новое поколение металлокаркасных зданий
Презентация Коммерческие здания на стальных каркасах
2
Ширина пролета
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
3
Полезная высота
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения)
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.
4
Шаг рам
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м. При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей.
5
Каркасы проемов
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
6
Перекрытия
Увеличить полезную площадь спортивного здания можно при помощи вертикального зонирования. Наблюдательные галереи спортзала, а также часть здания, отведенную под раздевалки, тренерские, инвертарные помещения можно сделать 2-х или 3-этажной, сэкономив на площади застройки.
Наше типовое перекрытие - монолитная плита по несъемной опалубке из профлиста АНС-44, устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м).
7
Простой монтаж инженерных сетей и светильников
Серийные фермы СТЕРК® из стальных холодногнутых профилей СТЕРК®, которые применяются и в комбинированных каркасах, запроектированы на дополнительную технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м.
Освещение, вентиляционные трубы, системы видеонаблюдения и сигнализации и прочие коммуникации монтируются прямо по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
8
Ограждающие конструкции кровли
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы и отделочные материалы.
«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты. Комплектация другими ограждающими конструкциями может также входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику).
9
Ограждающие конструкции стен
Самым популярным решением для спортивных зданий считаются сэндвич-панели - достаточно эстетичный и недорогой вид ограждающих конструкций. Широкая цветовая гамма сэндвич-панелей позволяет подобрать эффектные сочетания, которые сделают Ваше здание ярким и узнаваемым.
Сэкономить на ограждающих конструкциях низкобюджетноо спортзала можно, применив вместо сэндвич панелей не менее эффективную по теплозащитным характеристикам систему - полистовую сборку из профлиста и рулонного минераловатного утеплителя.
Помимо этого, конструктив наших зданий позволяет применение самых разных отделочных материалов как для фасадов, так и для интерьеров Вашего спортзала, ФОК или фитнес-центра.
10
Входная группа
Входы в спортивные сооружения часто оформляются в виде пристроек, выступающих за периметр основного здания. В комплект конструкций каркаса спортзала могут дополнительно входить каркасы входных групп, размеры и расположение – определяются заданием.
12
Витражное остекление
Витражи – популярный архитекрурный прием, часто применяемый при оформлении физкультурно-оздоровительных центров, спортивных клубов и стадионов. По заданию в комплект конструкций здания могут быть включены каркасы для витражного остекления нужной формы и размеров.
13
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при модернизации или перепрофилировании на другие виды спорта.
14
Спортзал СТЕРК – лучший выбор!
Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:
- полная заводская готовность всех элементов (упрощение монтажа)
- официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
- полное отсутствие чернометаллических деталей (повышение долговечности)
15
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при модернизации или перепрофилировании на другие виды спорта.
16
Спортзал СТЕРК – лучший выбор!
Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:
- полная заводская готовность всех элементов (упрощение монтажа)
- официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
- полное отсутствие чернометаллических деталей (повышение долговечности)
17
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при модернизации или перепрофилировании на другие виды спорта.
18
Спортзал СТЕРК – лучший выбор!
Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:
- полная заводская готовность всех элементов (упрощение монтажа)
- официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
- полное отсутствие чернометаллических деталей (повышение долговечности)
19
Простое зонирование
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при модернизации или перепрофилировании на другие виды спорта.
20
Спортзал СТЕРК – лучший выбор!
Здания серии СТЕРК® выгодно отличают от аналогов 3 преимущества:
- полная заводская готовность всех элементов (упрощение монтажа)
- официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты)
- полное отсутствие чернометаллических деталей (повышение долговечности)
МЫ ГОТОВЫ ВАМ ПРЕДЛОЖИТЬ
«Андромета» предлагает следующие варианты сотрудничества в качестве поставщика металлокаркасов зданий и строительных металлоконструкций для возведения спортивных сооружений, физкультурно-оздоровительных и культурно-развлекательных объектов:
- производство металлоконструкций по КМ Заказчика (с разработкой КМД)
- проектирование и производство готовых металлокаркасов по ТЗ и (или) АР Заказчика (с разработкой КМД, при необходимости - КМ)
- поставка полнокомплектных быстровозводимых спортзалов, фитнес-клубов, манежей и мини-стадионов: каркас и ограждающие конструкции кровли и стен.
При необходимости компания может помочь Клиенту организовать полный цикл строительства ФОК силами проверенных партнерских строительно-монтажных организаций.
ПРОИЗВОДСТВО МЕТАЛЛОКОНСТРУКЦИЙ ДЛЯ СПОРТИВНЫХ СООРУЖЕНИЙ
Обладая опытом поставки стальных конструкций для крупных спортивных и развлекательных объектов, в т.ч. повышенного уровня ответственности (КС-3), и диверсифицированным парком современного высокотехнологичного оборудования, компания «Андромета» имеет возможность выпускать крупногабаритные сварные конструкции высокой сложности, гарантируя заказчику строгое соблюдение технологий и контроля качества на всех этапах изготовления металлоконструкций.
КАРКАСЫ СПОРТЗАЛОВ ИЗ ХОЛОДНОГНУТЫХ ОЦИНКОВАННЫХ ПРОФИЛЕЙ СЕРИИ СТЕРК ®
Серия СТЕРК® характеризуются наилучшим на российском рынке соотношением веса и несущей способности конструкций, что означает снижение как абсолютной стоимости металлокаркаса, так и расходов на фундаменты, транспорт и подъемную технику на стройке.
- Пролет от 12 до 24 м, высота от 3 до 8.4 м, шаг рам от 3 до 6 м.
- Материал конструкций - сталь 350 по ГОСТ Р 52246-2004 с покрытием 1-й категории (275 г цинка на кв.м).
- Бесфасоночные соединительные узлы. Отсутствие деталей из черного металла гарантирует длительный срок службы каркаса без затрат на антикоррозионную защиту.
- По заключению ВНИИПО предел огнестойкости конструкций СТЕРК® - R15 и их можно применять без огнезащиты на объектах IV степени огнестойкости.
Здания СТЕРК® выпускаются в серийном и в индивидуальном исполнениях. Серийные здания изготавливают по уже готовым чертежам: после оформления заказа он сразу передается в производство, минуя этап проектирования, за счет чего сокращаются срок поставки здания и его цена. Поставка индивидуального здания предполагает его проектирование по ТЗ заказчика и обеспечивает результат, максимально адекватный условиям конкретной задачи.
Благодаря своей универсальности и широкому размерному ряду здания СТЕРК® являются самым экономичным решением для строительства объектов массового спорта: физкультурно-оздоровительные комплексы, коммерческие и школьные спортзалы, крытые плавательные бассейны и катки, теннисные корты и многое другое.
КОМБИНИРОВАННЫЕ СТАЛЬНЫЕ КАРКАСЫ СПОРТКОМПЛЕКСОВ
Комбинированный каркас – это рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей, при котором характеристики каждого элемента используются максимально эффективно. Здания на таких каркасах - экономически оптимальное решение при возведении крупных объектов - торгово-развлекательных комплексов, выставочных центров, больших рынков. Комбинированные каркасы также используются для строительства офисных и торговых зданий высотой в 2 и более этажей.
Преимущества
- 30 лет работы в отрасли стального строительства
- Современное производство мощностью до 4000 т/месяц
- Готовые типовые проекты для массового спорта
- Высокая заводская готовность конструкций
- Низкий уровень затрат при монтаже
- Строгое соблюдение графика поставки
- Аттестованные технологии и персонал
- Сильный проектный отдел
- Система качества по ISO 9001
ПРИМЕРЫ ПОСТРОЕННЫХ СПОРТИВНЫХ И РАЗВЛЕКАТЕЛЬНЫХ ОБЪЕКТОВ

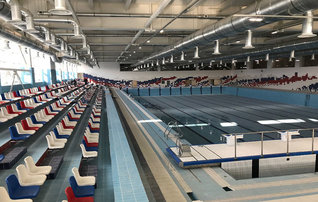

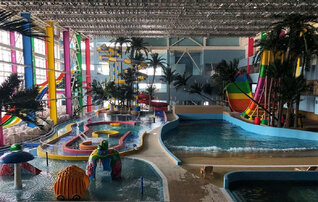

Водно-спортивный комплекс «Аква-Сити»
г.Южно-Сахалинск
2018
109 х 124 м (в плане)
45 000 кв.м

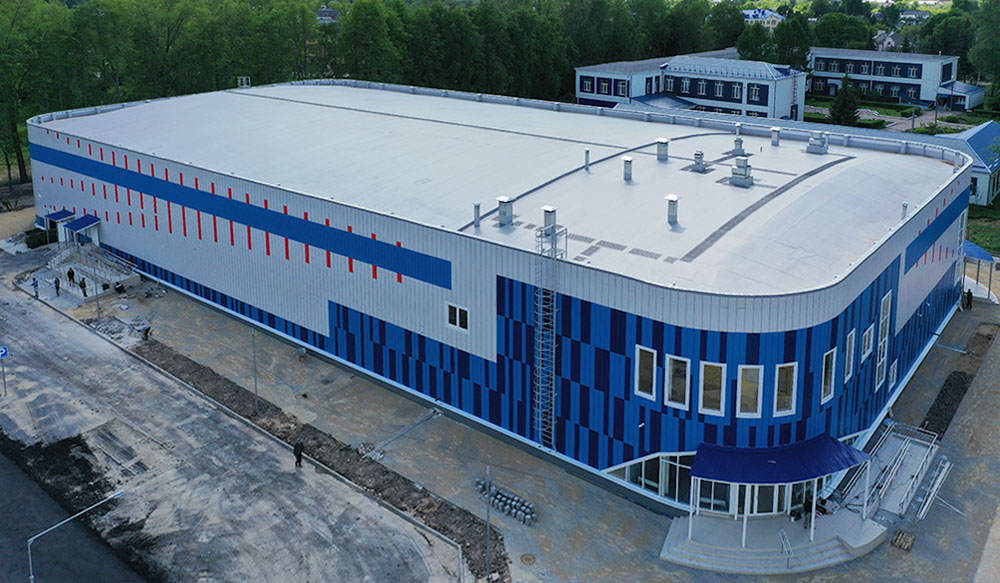

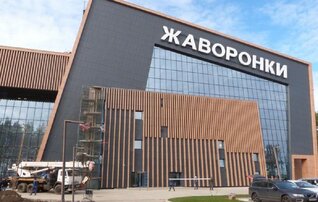

Спорткомплекс «Жаворонки»
Год строительства: 2019
Район строительства: Московская область
Площадь: ~12 600 кв.м

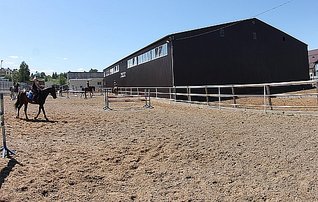

Коневодческая усадьба с манежем и жилой зоной
Тверская область
2014 г.
36 х 51 м (в плане)
1824 кв.м
Отзывы клиентов
Назначение здания: боулинг. Конструкции имеют полную степень готовности к установке в каркас и выполнены из качественной оцинкованной стали
ТОО «Темирбол»
ТОО «Темирбол»
Здание предназначено под торгово-выставочный комплекс, поэтому для меня большое значение имеет безопасность и надежность конструкции. Благодарю компанию «Андромета» за качественно выполненную работу.
Ирина Фрегер – Индивидуальный предприниматель
Ирина Фрегер – Индивидуальный предприниматель
Оценка работы компании «Андромета» - отлично. По срокам выполнения заказа – досрочно. Преимущества: быстрая, легкая сборка
АО «Боровичский комбинат огнеупоров»
Громов А.Ю. – директор по капитальному строительству
Цены
Каркас здания
?
- несущие конструкции здания
- комплект прогонов для крепления ограждающих конструкций
- каркасы проемов
- набор анкеров
- набор крепежа
- технический паспорт на каркас (монтажные схемы и инструкции)
Цена по запросу
Заказать
Холодное здание
?
- каркас здания
- ограждающие конструкции: стеновой и кровельный профлист
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа для профлиста (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
Цена по запросу
Заказать
Утепленное здание
?
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа ограждающих конструкций (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
Цена по запросу
Заказать
Здание под ключ
?
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- услуги монтажа здания (на готовый фундамент)
Цена по запросу
Заказать
!
Как сэкономить
- Выбирайте здание из серийной линейки СТЕРК® или по готовому проекту. Такие здания изготавливаются по уже имеющимся рабочим чертежам, что сокращает затраты на проектирование и срок поставки.
- Серийные типоразмеры СТЕРК. Полный каталог готовых проектов
- Воспольуйтесь нашими специальными предложениями
- Закажите у нас только каркас как самую ответственную часть здания. Прочие материалы и комплектующие (сэндвич-панели, утеплители, ворота, окна и др.) закупайте у местных производителей, чтобы сэкономить на доставке и наценке посредников.
Построить быстровозводимый спортзал - легко
Строительство из металлоконструкций – технология, дающая наиболее широкие возможности для возведения спортивных объектов. Современные металлоконструкции позволяют реализовать практически любые архитектурные и объемно-планировочные решения, создавая объекты разного масштаба и функционала и придавая зданию эффектный индивидуальный облик. В зависимости от назначения спортивного объекта применяются различные виды металлических несущих конструкций. Так, строительство крупномасштабных объектов – например, таких как крытые футбольные поля – требует применения особо прочных и жестких каркасов из труб или сварных двутавров.
Команда компании «Андромета» имеет большой и успешный опыт проектирования и поставки металлоконструкций для строительства сооружений разного масштаба и степени сложности для различных видов спорта и отдыха. Этот опыт позволяет нам создавать и реализовывать интересные проекты зданий для спорта и отдыха, применяя различные пространственные решения на основе конструктива из ЛМК.
Каркасы зданий спортивных залов, крытых катков, фитнес-клубов выполняются из холодногнутого стального профиля. Антикоррозионная обработка каркаса не требуется, т.к. все его элементы изготавливаются из качественной оцинкованной стали. Каркас состоит из деталей, конструкция которых разработана таким образом чтобы максимально удешевить его сборку и исключить ошибки при монтаже. Монтируются быстровозводимые спортзалы только на болтовых соединениях, сварочные операции исключены.
Вид и цвет ограждающих конструкций для стен и кровли Вашего спортивного сооружения Вы можете выбрать самостоятельно. Наиболее универсальным решением для данного назначения зданий можно считать сборные сэндвич-панели. Это технологичный, достаточно эстетичный и недорогой вид ограждающих конструкций. Широкая цветовая гамма сэндвич-панелей позволит подобрать эффектные комбинированные решения, которые сделают Ваш спортзал ярким и узнаваемым. Помимо этого, конструктив наших зданий позволяет применение самых разных отделочных материалов как для фасадов, так и для интерьеров Вашего спортивного зала, оздоровительного комплекса или фитнес-клуба. Вы можете использовать любые фасадные системы, витражи, светопрозрачные панели, отделочный камень и другие материалы. Внутренняя отделка здания также может быть выполнена различными декоративными материалами сообразно Вашему вкусу и бюджету.
