Коневодческая усадьба с манежем и жилой зоной

Район
Тверская область
Год строительства
2014 г.
Размеры
36 х 51 м (в плане)
Полезная площадь
1824 кв.м
Пролеты
3
Этажность
1
Особенности
Другие опции
Пристройка
Тип каркаса

Характеристики

Наименование Параметр Значение
Общие характеристики объекта Размеры в плане 36 х51 м
Шаг колонн: основной - 6 м
Кровля: двускатная, уклон 20%.
Окна: 1,0х1,0 (h)м - 22 шт.; 2,0х1,0 (h)м - 1 шт.
Ворота: подъемно-секционные 3,6х3,6(h)м – 2 шт.; распашные 2,5х2,5(h)м – 5 шт.
Основное здание Размеры: 36 х 48 х 6 (h) м (h -высота до низа несущих конструкций)
Пролеты: 3 (9м, 21м, 6м)
Пристройка: Размеры: 32 х 3 х 2,5 (h) м (h -высота до низа несущих конструкций)
Пролеты: 3 (7м, 21м, 4м)



Информация

Функциональные зоны

Жилая зона, манеж, денники, помещения для кормления и груминга (солярий, мойка и пр.), подсобные помещения (сбруйная, фуражная и пр.).

Климатические условия строительства

расчетная снеговая нагрузка: IV снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Особенность

Свес кровли по торцевому фасаду - 1,5 м

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ

Конструктивные решения здания коневодческой усадьбы с манежем и жилой зоной

1

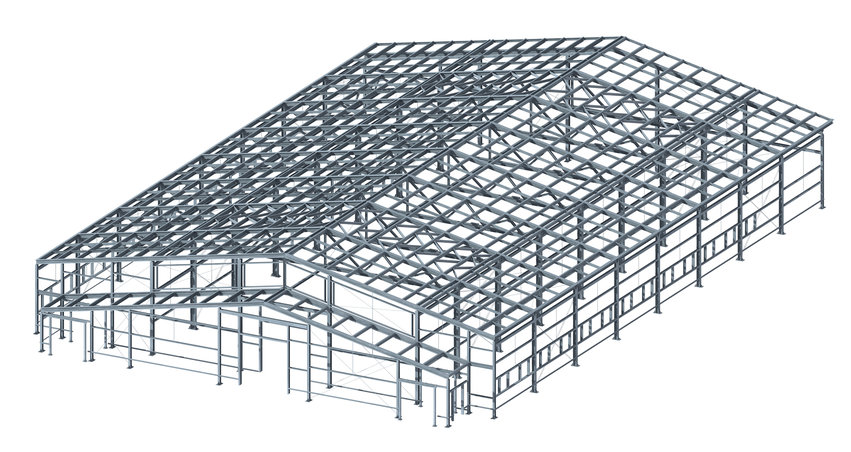

Каркас серии СТЕРК

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Варианты поставки: каркас, полнокомплектное здание

1
2
Ограждающие конструкции

Кровля:

  • Металлочерепица
  • Мягкий рулонный утеплитель 150 мм
  • Деревянная обрешетка



Стены:

  • Главный (торцевой) фасад: кирпич толшиной 300 мм
  • Боковые и дворовой фасады: сэндвич-панели с минераловатным сердечникоа толщиной 100мм

Состав ограждающих конструкций указан согласно ТЗ Заказчика.

Хочу такое здание

Детали проекта коневодческой усадьбы с манежем

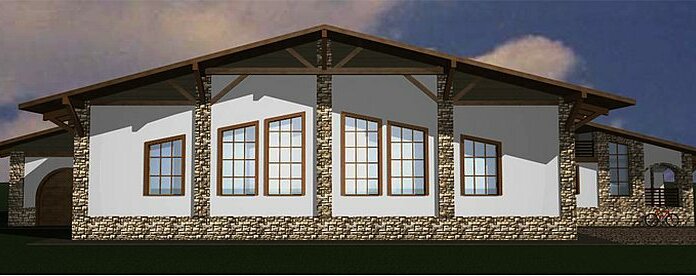

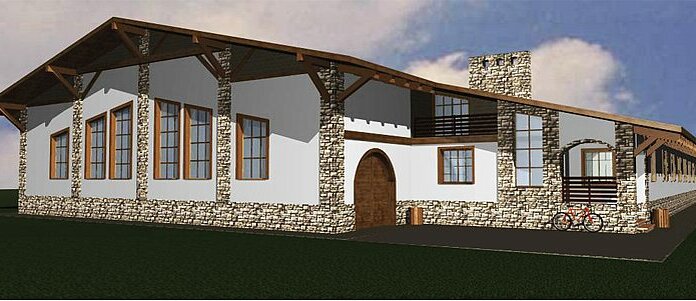

Архитектурный проект предоставлен ЗаказчикомЗдания СТЕРК®  на полностью оцинкованных каркасах находят множество применений - от типовых складов и цехов до эксклюзивных объектов, как например, этот  – коневодческая усадьба с жилой зоной.

Особенностью объекта является объединение под одной крышей всех функционалов самодостаточного коневодческого хозяйства. Это усадьба, имеющая все необходимое для комфортной жизни элитных животных и обслуживающего их персонала: жилые помещения, конный манеж, денники, помещения для кормления и груминга (солярий, мойка и пр.), подсобные помещения (сбруйная, фуражная и пр.).

Учитывая эксклюзивное предназначение комплекса, заказчиком предъявлялись высокие требования и к его архитектурному оформлению, а это, в свою очередь, диктовало применение нетиповых решений и в проекте каркаса здания.

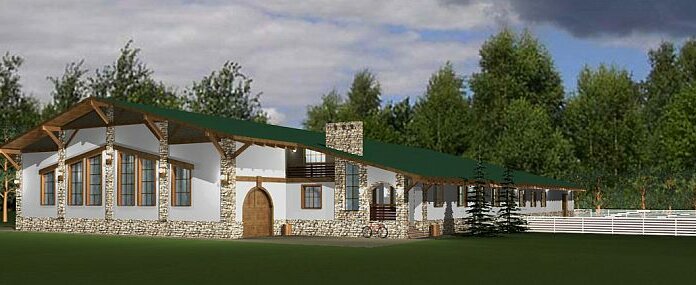

Комплекс усадьбы состоит из двух трехпролетных зданий: основного размерами 36х48х6м и пристройки размерами 22х3х2,5 м. По требованию заказчика при проектировании организованы свесы кровли 1,5 метра по торцевому фасаду – для воплощения  архитектурного замысла в стиле «шале».

Проектирование столь необычного и сложного здания – задача, требующая сугубо индивидуального подхода, но и она была успешно решена  в рамках конструктивной концепции СТЕРК®. Это один из тех объектов, на которых в полной мере оказались востребованы опыт и творческий потенциал проектировщиков компании «Андромета».
