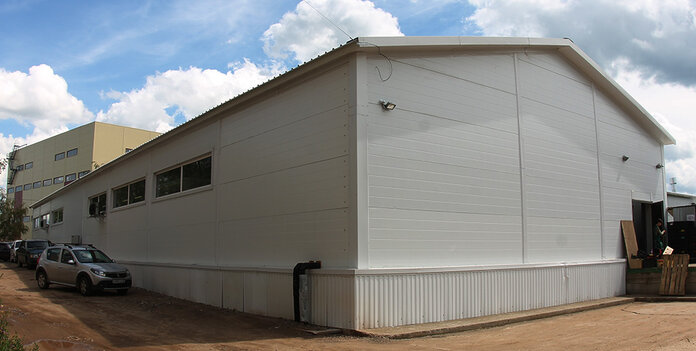

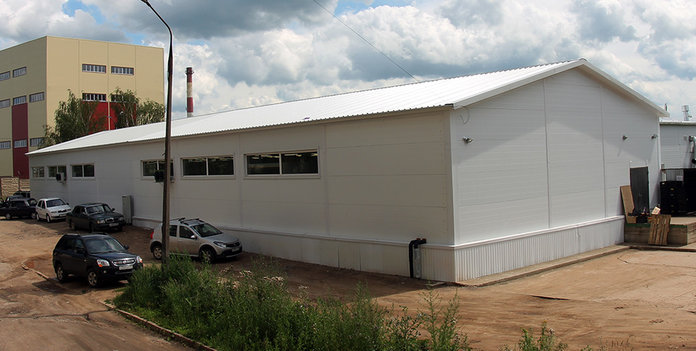

Сетевой магазин 14 х 23 х 4 м

Район

Псковская область

Год строительства

2016

Размеры

14 х 23 х 4 м (1 модуль)

Полезная площадь

644 кв.м

К-во модулей

2 (возможен заказ любого числа типовых модулей)

Этажность

1

Тип каркаса

Хочу такое здание

Характеристики

Наименование	Параметр	Значение
Характеристики модуля	Размеры:	14 х 23 х 4 (h)м (h - высота до низа несущих конструкций)
	К-во пролетов:	1
	Шаг колонн:	6 м и 5 м
	Кровля:	двускатная; уклон 25%
Каркасы проемов (только в Модуле 1)	Окна:	- 5,0 х 1,0(h)м – 6 шт. по длинным сторонам здания;
	Двери:	модуль 1 - 0,9 х 2,1 (h)м – 1 шт. по длинной стороне здания;

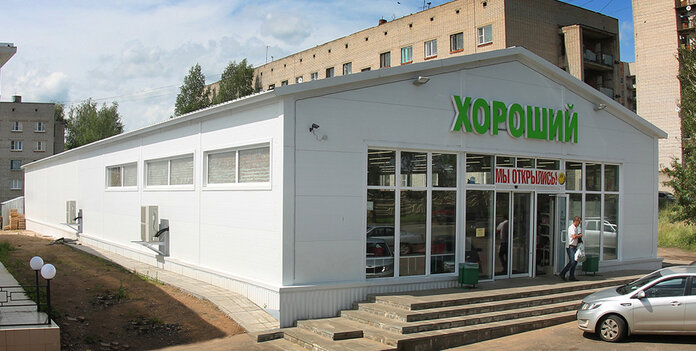

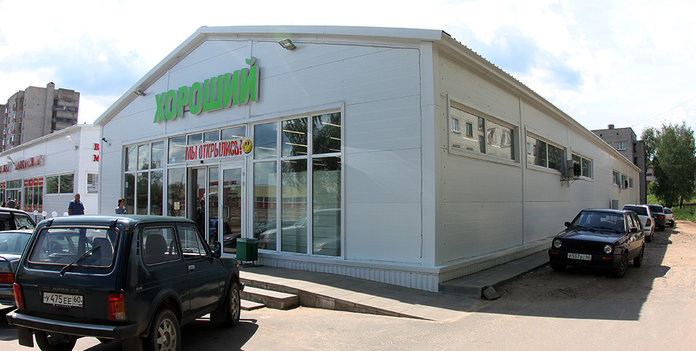

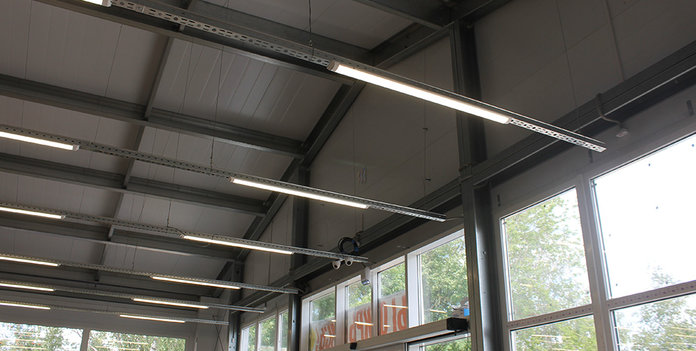

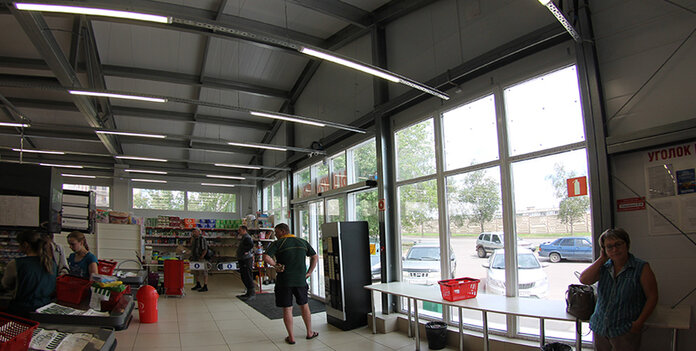

	Витраж:	10 х 3,3 м – 1 шт. по торцу здания;

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу
Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Хочу такое здание

Конструктивные решения модуля 14 х 23 х 4 м

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

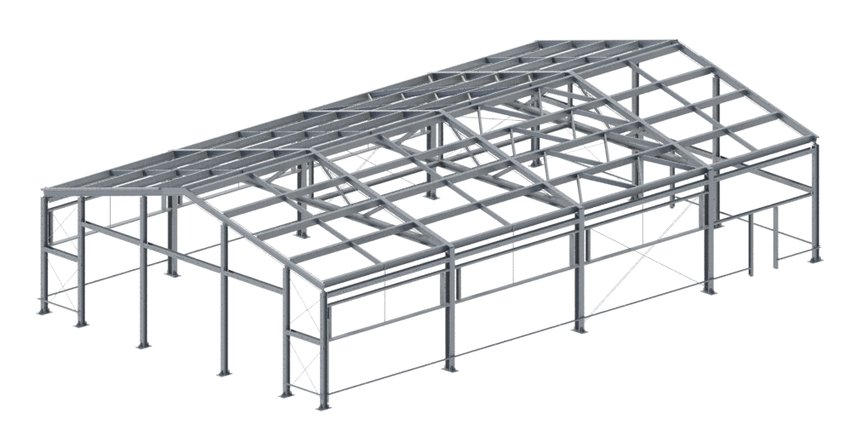

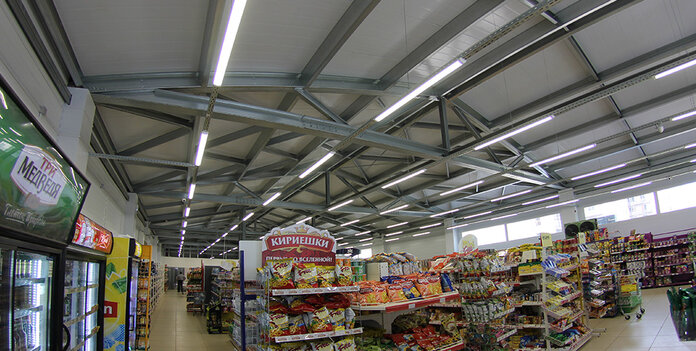

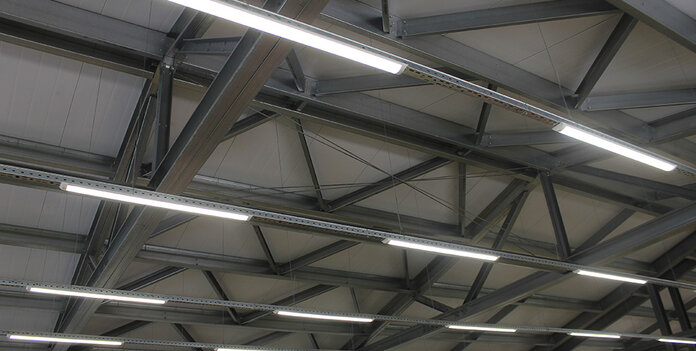

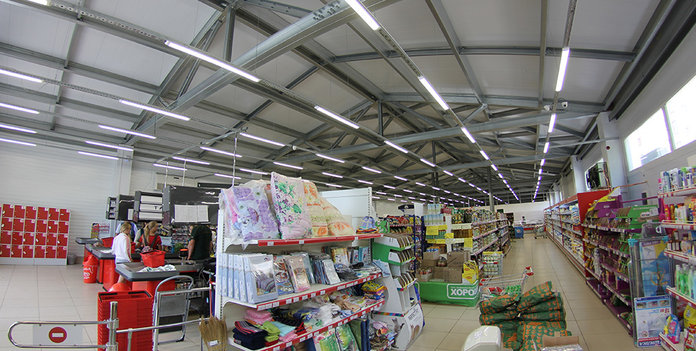

Каркас серии СТЕРК

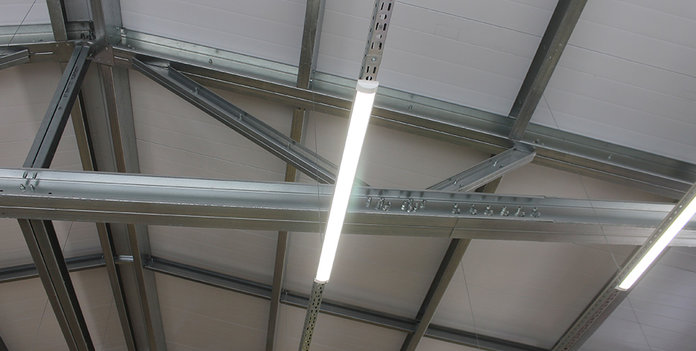

Материал : холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

1

пв

2

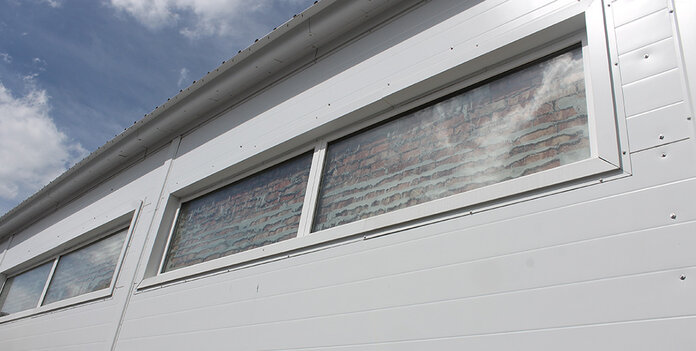

Ограждающие конструкции

Кровли: сэндвич-панели толщиной 120 мм
Стен: сэндвич-панели толщиной 100 мм

Хочу такое здание
