Заказ профиля

Сетевой магазин 18 х 30 х 3,6м

Район
Московская область
Год строительства
2018
Размеры
18 х 30 х 3,6 м
Полезная площадь
540 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 18 х 30 х 3,6 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: двускатная; уклон 25%

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: III снеговой район
Расчетная ветровая нагрузка: I ветровой район
Рейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV (R15) без дополнительной защиты (заключение ВНИИПО)

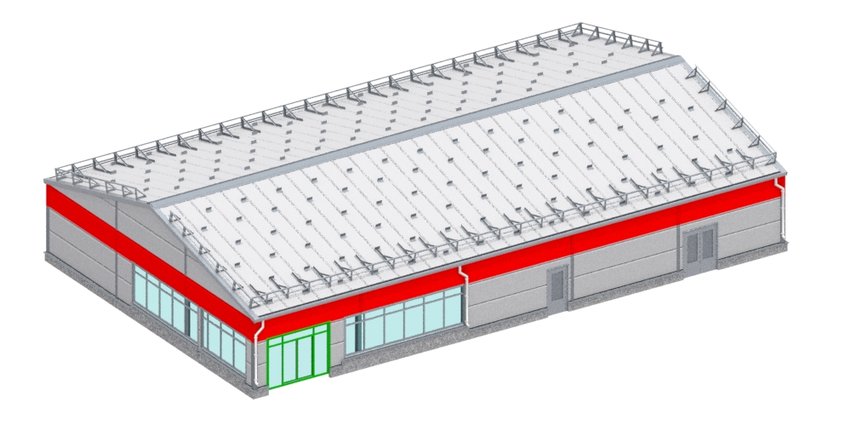

Конструктивные решения сетевого магазина 18 х 30 х 3,6 м

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1


Каркас серии СТЕРК

Материал : холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

1
ы
2
Ограждающие конструкции

Сэндвич-панели с минераловатным сердечником

Хочу такое здание

О проекте сетевого магазина

Одно из самых массовых применений быстровозводимых зданий на каркасах из гнутых профилей СТРЕК® - сетевые магазины. Зачастую для этих целей приобретают каркасы базовой конфигурации по готовым конструкторским проектам. Это – самый быстрый и недорогой способ построить быстровозводимый магазин и начать зарабатывать на торговле или аренде.

Лидерами продаж являются здания сетевых магазинов площадью ~ 500 - 600 кв.м и полезной высотой 3,6 – 4,2 м. Такое пространство достаточно для удобного размещения торговых площадей, складских и подсобных помещений сетевых магазинов «Пятерочка», «Магнит» и других известных брендов.

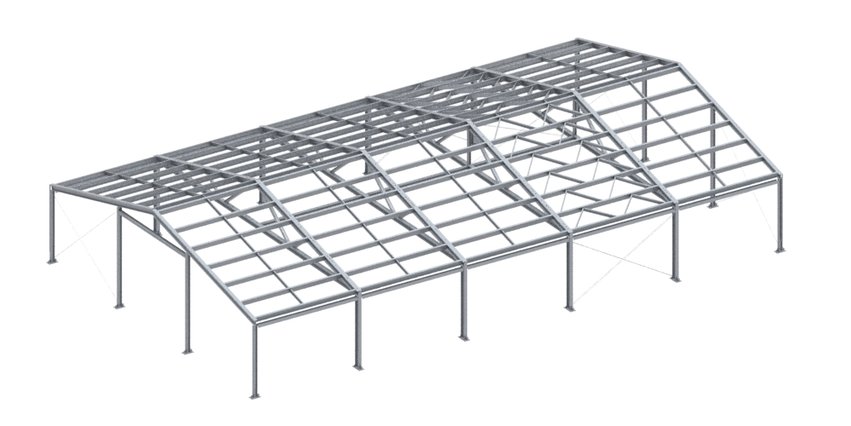

На этой странице представлен сетевой магазин площадью 540 кв.м и высотой 3,6 м, выполненный по серийной проектной документации СТРЕК®. Каркас здания - ферменного типа с бесфасонными соединениями деталей в узлах. Это облегчает общий вес и упрощает работу монтажников благодаря сокращению количества и номенклатуры элементов каркаса. Каркас состоит из рам пролетом 18 м, установленных с шагом 6 м, то есть в данном здании длиной 30 м всего 4 рамы (2 рядовых и 2 связевых) и 2 фахверка. Кровля здания – двускатная с уклоном 25%, что оптимально по соотношению металлоемкости ферм и угла ската, достаточного чтобы на кровле не накапливался снег.

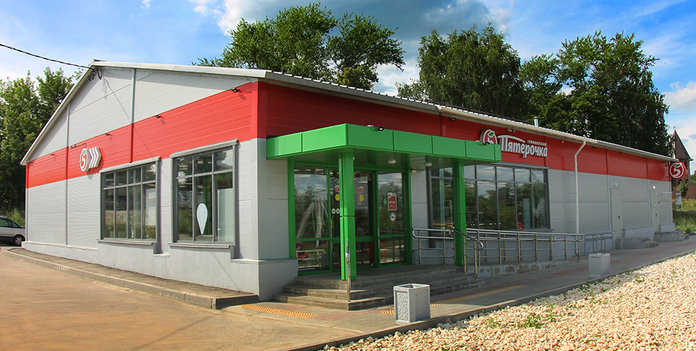

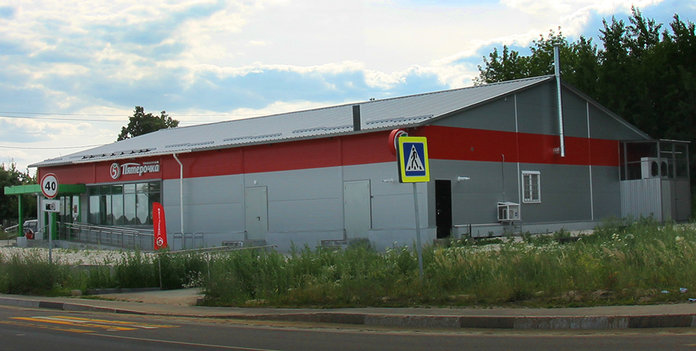

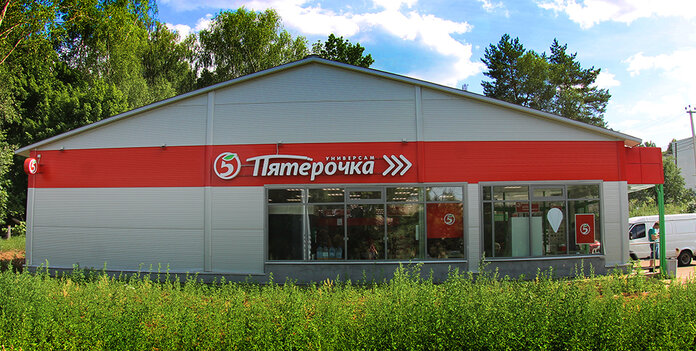

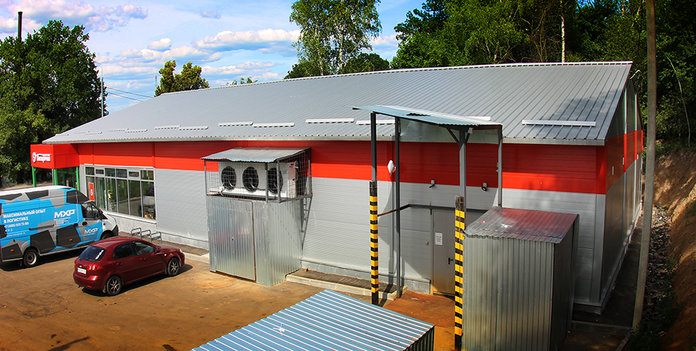

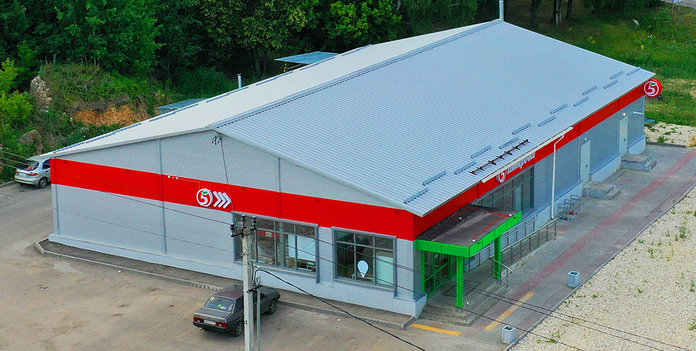

Проект, представленный на этой странице, неоднократно тиражировался на различных площадках. Так, в 2018 году в Московской области было одновременно построено два одинаковых магазина «Пятерочка» в поселках Горы и Емельяново. Оба здания показаны в галерее на этой странице. В поставку завода «Андромета» входили только каркасы зданий без организации проемов и входных групп.
