Хлебопекарный цех

Район
Нижегородская область, г.Ворсма
Год строительства
2017
Размеры
20 х 34 х 5(h) м
Полезная площадь
620 кв.м
Этажность
1
Заказчик
ООО «Хлебный Дом»
Особенности
Пристройка
Тип каркаса
СТЕРК®: каркас из ЛСТК рамного типа
Цена – от 5 061 руб./м2 с НДС

Характеристики

Параметр Значение
Блок № 1: 14 х 10 х 5(h) м
Блок № 2: 20 х 24 х 5(h) м
Пролеты: 1 (14 м и 20 м в разных частях здания)
Шаг рам: 5 м
Кровля: двускатная, уклон 25%
Окна: 7 х 1,2(h) м - 2 шт., 8 х 1,2(h) м - 3 шт., 12 х 1,2(h) м - 1 шт.
Ворота: 3 х 3(h) м по торцам и длинной стороне

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: 240 кг/кв.м
Нормативное значение ветрового давления: 23 кг/кв.м
Сейсмичность: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей

Сварка исключена!

Простой монтаж коммуникаций прямо по каркасу

Помощь с привлечением квалифицированных монтажников для строительства под ключ



Конструктивные решения хлебопекарного цеха

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ ДЕТАЛИ И УЗНАТЬ БОЛЬШЕ!

1


Каркас серии СТЕРК®

  • Основные несущие конструкции: поперечники изхолодногнутых оцинкованных С-профилей
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Связи: гибкие, установлены с предварительным натяжением
  • Соединения: на болтах нормальной прочности
  • Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
1
2
Ограждающие конструкции
  • Кровля: сэндвич-панели с базальтовым сердечником толщиной 150 мм
  • Стены: сэндвич-панели с базальтовым сердечником толщиной 120 мм, раскладка горизонтальная

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Отзыв заказчика

«Назначение здания: Цех по выпечке хлебобулочных изделий. По качеству конструкций: отлично. По срокам выполнения заказа: хорошо»
«СТИНК»
К.Е.Жаворонков - коммерческий директор строительной компании «СТИНК»

О проекте хлебопекарного цеха

Заказчик быстровозводимого хлебного цеха

Здание хлебного цеха спроектировано и изготовлено для нужд предприятия по производству хлебобулочных изделий, выпечки и тортов. В качестве непосредственного заказчика каркаса выступала стройподрядная организация, которая затем и монтировала объект.

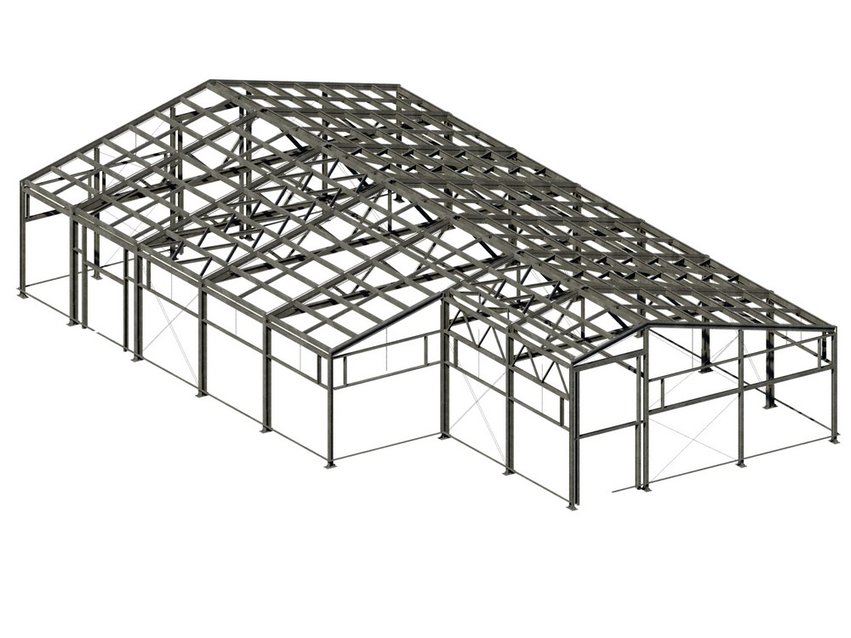

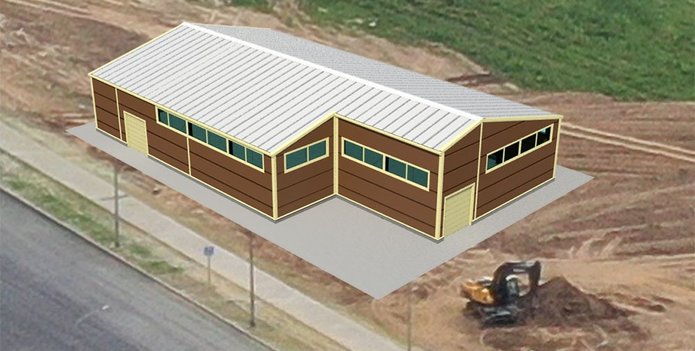

Каркас здания выполнен на базе конструктивной системы СТЕРК® - ферменная конструкция из стальных холодногнутых оцинкованных профилей с бесфасоночными соединениями элементов. По технологическим соображениям здание имеет Г-образную в плане конфигурацию и состоит из двух объемов: основного – пролетом 20 м и длиной 24 м с двускатной кровлей уклоном 25% и дополнительного несимметричного пристроя размерами 14 х 10 м с такой же кровлей. Полезная высота обеих частей здания – 5 м. Чтобы рационально выполнить нетиповую конфигурацию каркаса и удовлетворить требованиям по снеговым нагрузкам IV района, конструкторы «Андрометы» приняли нестандартный для серии СТЕРК® основной шаг колонн - 5 м.


С учетом разнородных логистических процессов пекарни – доставки сырья и отгрузки готовой продукции, здание укомплектовано тремя воротными проемами 3 х 3 м по 3-м разным сторонам каркаса. Для организации естественного освещения предусмотрено большое число окон, проемы под которые также входили в комплект каркаса: ленточное остекление высотой 1,2 м устроено почти по всему периметру здания.

Сами ворота и окна, как и ограждающие конструкции – сэндвич-панели – приобретались по месту стройки, чтобы сэкономить на логистике. В отличие от правильного каркаса, эти материалы и комплектующие продаются повсеместно, и закупать их у поставщика металлоконструкций неоптимально по затратам.

Монтаж хлебопекарного цеха выполнила нижегородская строительная компания ООО «СТИНК», которая оценила качество конструкций и работу нашей команды на «отлично».
