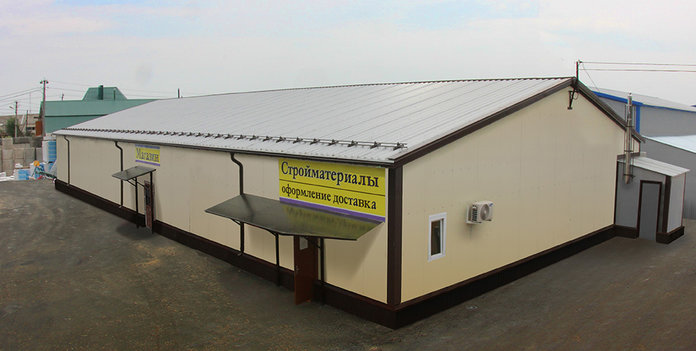

Торговое здание. Проект М

Район

Московская область, пос. Огуднево

Год строительства

2015 г.

Размеры

18 х 34 х 3 (h)м

Полезная площадь

612 кв.м

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	18 х 34 х 3 (h)м (h – высота до низа несущих конструкций)
Пролеты:	1
Этажность:	1
Шаг колонн:	6 м и 4 м
Кровля:	двускатная; уклон 25%

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу

Хочу такое здание

Конструктивные решения торгового здания проекта М

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

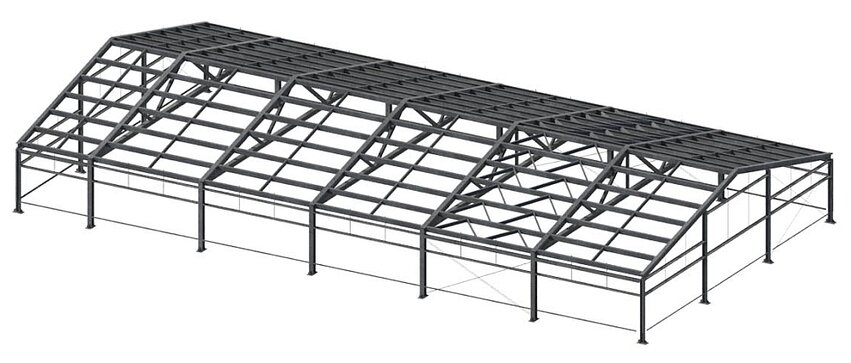

Каркас серии СТЕРК

Материал конструкций:

колонны, фермы покрытия, фахверки, прогонные системы кровли и стен - холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Соединения: на болтах нормальной прочности
каркасы проемов:не поставлялись

1

2

Ограждающие конструкции

Кровля: сэндвич-панели толщиной 150 мм

Стены: сэндвич-панели толщиной 120 мм

Хочу такое здание
