О технологии СТЕРК®
СТЕРК® - универсальная система, которая позволяет на единой элементной базе и с применением типовых конструктивных решений и узлов проектировать и строить столовые и другие здания для общественного питания в широком диапазоне габаритов и характеристик. Базовый каркас может по заданию быть дополнен внутренними стенами, антресолями, пристройками и другими индивидуальными элементами.
Конструкции СТЕРК® имеют лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
Презентация технологии
- Несущие конструкции: из стальных холодногнутых С-профилей – высокоэффективного материала с наилучшим соотношением несущих характеристик и веса. При необходимости особо нагруженные конструкции выполняются сварными (комбинированный каркас).
- Соединения: на болтах нормальной прочности. Сварка и высокопрочные болты исключены.
- Огнестойкость незащищенных конструкций: R15 (заключение ВНИИПО).
- Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения)
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м. При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей.
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
Сварные, из стали марки С255 по ГОСТ 27772-88.
Соединение с колоннами – на болтах нормальной прочности.
Крепление к фундаменту – на анкерных болтах.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах
Колонны выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
- Уклон: 10 - 25% .
Чтобы торговый павильон имел узнаваемый, привычный для покупателей внешний вид, в ряде типовых проектов применены фермы с небольшим уклоном (10%) и предусмотрен фриз для имитации плоской крыши.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.
Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы и отделочные материалы.
«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты. Комплектация другими ограждающими конструкциями может также входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику).
Листовка Профлист
Презентация Торгово-развлекательные объекты
Конструктив наших зданий оставляет широкий простор для реализации различных отделочных решений и выбора ограждающих конструкций. При желании, вместо типовых решений, Вы можете использовать фасадные панели, различные виды сайдинга, витражи, светопрозрачные панели и любые другие легкие фасадные системы.
Внутренняя отделка также может быть выполнена самыми разными материалами согласно вашему архитектурному проекту. Точная геометрия каркаса, изготовленного заводским способом, облегчает и работы по отделке помещений: несущие конструкции просто обшиваются листовым материалом и потолочными панелями без подгонки.
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
Для организации естественного освещения в зданиях кафе, столовых и ресторанов на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах

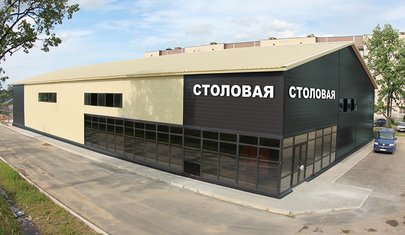

Ряд типовых проектов столовых и кафе учитывают психологический аспект их визуального восприятия: более привычным считается здание с плоской крышей. Но из рациональных соображений серийное решение СТЕРК® предусматривает 2-скатную кровлю, которая надежнее и главное – намного дешевле, чем плоская. Чтобы придать столовой узнаваемый вид – можно визуально сымитировать плоскую крышу, организовав фриз, который скрывает скат кровли и может служить опорой для вывесок и рекламных конструкций.
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
Серийные фермы СТЕРК® из стальных холодногнутых профилей запроектированы на дополнительную технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Светильники, вентиляционные трубы, системы видеонаблюдения и сигнализации и прочие коммуникации монтируются прямо по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах

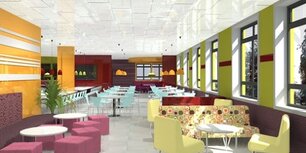

В зданиях ресторанов и кафе может быть организовано вертикальное зонирование: устройство этажей, антресолей, мезонинов и др.
Наше типовое решение межэтажных перекрытий - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м).
На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку. Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или бизнес-модели заведения общественного питания.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или бизнес-модели заведения общественного питания.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или бизнес-модели заведения общественного питания.
Презентация Торгово-развлекательные объекты
Буклет Стерк - новое поколение металлокаркасных зданий
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или бизнес-модели заведения общественного питания.
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Торговые и Офисные здания на стальных каркасах
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или бизнес-модели заведения общественного питания.
