№ 82Ангар по готовому проектуРекомендуется: для производственных зданий, складов.Размеры: 24 x 60 x 8 м
Площадь: 1 440 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
Шаг рам: 6 м.
К-во пролетов: 1
Этажность: 1
Кровля: двускатная, уклон 10%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров
№ 83Крановое зданиеКрановое здание по готовому проектуРекомендуется для производственных и складских зданий.Размеры: 24 x 84 x 7,8 м
Площадь: 2 016 кв.м
Крановая эстакада: для крана г/п 10 т, пролет крана 22,16 м, длина хода 72 м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м
Кровля: двускатная, уклон 25%.
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров
№ 84Антресоль. Пристройка с лестницамиСклад-холодильник по готовому проектуРекомендуется для фруктохранилищРазмеры: 33 x 45 x 7.3 м
Общая площадь: 1 533 кв.м
Вместимость по продукту: 1800 т
Снеговой район: I - II
Ветровой район: I - IV
К-во пролетов: 3 (13.805м, 5.380 м, 13.805 м)
Шаг рам: 6 м.
Кровля: двускатная, уклон 13%
Площадка для конденсаторов над кровлей
Антресоль: 5,38 х 9 м
Каркас: комбинированный из сварных и холодногнутых профилей
№ 85Здание СТЕРК® по готовому проектуРекомендуется для мини-цехов, СТО, автосервисов. Возможен заказ любого числа типовых модулейРазмеры: 12 x 30 x 4,8 м
Площадь: 360 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м.
Кровля: двускатная, уклон 25%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 86Ангар СТЕРК® по готовому проектуРекомендуется для складов стеллажного хранения, производственных зданий с габаритным оборудованием.Размеры: 24 x 62 x 8 м
Площадь: 1 488 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м.
Кровля: двускатная, уклон 25%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 87Здание КРС СТЕРК® по готовому проектуРекомендуется для коровников (~350 голов), телятников и других зданий КРСРазмеры: 34 x 84 x 4 м
Площадь: 2 856 кв.м
Вместимость: ~ 350 голов
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
Шаг рам: 6 м.
К-во пролетов: 1
Этажность: 1
Кровля: двускатная, уклон 20%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 88Гараж СТЕРК ® по готовому проектуРекомендуется для: гаражей, мастерскихРазмеры: 8 x 10 x 3,5 м
Площадь: 80 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 5 м
Кровля: двускатная, уклон 20%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 89Наилучшее цена/площадьМагазин СТЕРК ® по готовому проектуРекомендуется для магазинов, супермаркетов, небольших производственных зданий.Размеры: 18 х 40 х 4 м
Площадь: 720 кв.м
Снеговой район: I -III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 5 м
Кровля: двускатная, уклон 25%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 90Здание КРС по готовому проектуРекомендуется для телятников (~ 620 голов) и коровниковРазмеры: 18,1 x 138 x 3,7 м
Площадь: 2498 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
Степень огнестойкости каркаса: IV.
Шаг рам: 3м - наружные; 6 м – внутренние.
К-во пролетов: 3 (4,0 м + 10,1 м + 4,0 м)
Этажность: 1
Кровля: двускатная, уклон 20%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: комбинированный из холодногнутых оцинкованных С-профилей и сварных двутавров
№ 91Здание СТЕРК® по готовому проектуРекомендуется для производственных зданий, складов.Размеры: 18 x 60 x 4,8 м
Площадь: 1 080 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м.
Кровля: двускатная, уклон 25%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
- Готовые
проекты - Кто мы
Поставки: по всей России и СНГ
Быстровозводимые супермаркеты
Экономичность строительства по скоростной металлокаркасной технологии СТЕРК® по достоинству оценена торговым бизнесом, умеющим считать деньги. Имея большой опыт выполнения проектов для таких лидеров ритейла, как Пятерочка, Магнит и др., зная их требования и стандарты, инженеры компании «Андромета» наработали большой ряд типовых проектов быстровозводимых супермаркетов и сетевых магазинов формата «у дома», которые наши заказчики охотно выбирают для повторного применения. Типовые решения супермаркета предусматривают все необходимое для его быстрого строительства и оснащения: простая болтовая сборка каркаса, удобство монтажа светильников, вентиляции, систем видеонаблюдения прямо по каркасу, свобода зонирования помещений. После сборки конструкций и монтажа коммуникаций Ваш магазин готов к приему покупателей.
Используя типовое решение, наш клиент получает следующие преимущества:
- Сокращается стоимость здания и срок его поставки: воспроизведение здания по готовому конструкторскому проекту требует существенно меньше времени, чем разработка его заново.
- Повторные заказы одного и того же здания (нередко – одним и тем же клиентом) подтверждают их функциональность и полное соответствие требованиям франшизы конкретного супермаркета. То есть, покупая такое здание, Вы получаете бонусом опыт его предыдущих заказчиков, которые голосуют за этот проект своими повторными заказами. Снижаются Ваши риски, отпадает необходимость изучать и продумывать с нуля детали проекта: просто используйте проверенное практикой решение.
ГОТОВЫЕ ПРОЕКТЫ СУПЕРМАРКЕТОВ

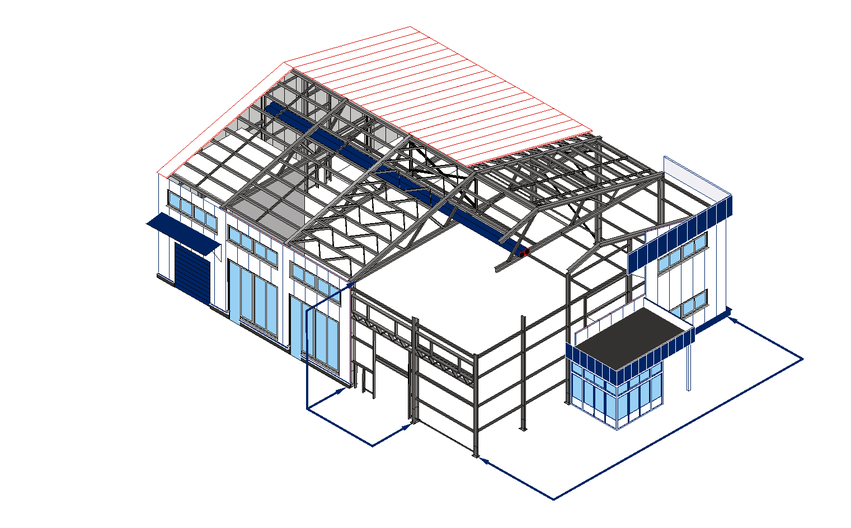

ТИПОВОЙ СУПЕРМАРКЕТ СТЕРК®
СТЕРК® – это экономия по всем статьям вашей сметы на строительство супермаркета. «Умные» детали полной заводской готовности предельно упрощают сборку здания, а значит позволяют сэкономить на монтаже до 30% за счет снижения трудозатрат и исключения ошибок и брака. Вся сборка выполняется на болтах, сварка полностью исключена.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
-
?
Почему выгодно построить супермаркет на базе серии СТЕРК®?
-
1
Умный каркас СТЕРК®
![img]()
-
2
Ширина пролета
![img]()
-
3
Полезная высота
![img]()
-
4
Шаг рам
![img]()
-
5
Базы колонн
![img]()
-
6
Колонна
![img]()
-
7
Ферма
![img]()
-
8
Фахверк
![img]()
-
9
Прогонные системы
![img]()
-
10
Каркасы проемов
![img]()
-
11
Ограждающие конструкции кровли
![img]()
-
12
Ограждающие конструкции стен
![img]()
-
13
Декоративный фриз
![img]()
-
14
Освещение и инженерные сети
![img]()
-
15
Торговый зал
![img]()
-
16
Подсобные помещения
![img]()
-
17
Входная группа
![img]()
-
18
Козырек
![img]()
-
19
Витражное остекление
![img]()
Почему выгодно построить супермаркет на базе серии СТЕРК®?
- СТЕРК® - единственная в России серия металлокаркасных зданий, имеющая подтвержденную ВНИИПО огнестойкость R15, то есть огнезащита конструкций не требуется на торговых объектах IV степени огнестойкости. Это заметно удешевляет проект и упрощает его ввод в эксплуатацию.
- Каркасы СТЕРК® принципиально отличаются от аналогов полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому антикоррозионная обработка каркаса не требуется.
- Конструкции СТЕРК® имеет лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
- Все детали системы СТЕРК® имеют линейную форму, что позволяет их плотно паковать и делает транспортировку рентабельной даже на большом плече.
Заключение ВНИИПО по огнестойкости зданий СТЕРК R15
Презентация Торгово-развлекательные объекты
- Несущие конструкции: из стальных холодногнутых С-профилей – высокоэффективного материала с наилучшим соотношением несущих характеристик и веса. При необходимости особо нагруженные конструкции выполняются сварными (комбинированный каркас).
- Соединения: на болтах нормальной прочности. Сварка и высокопрочные болты исключены.
- Огнестойкость незащищенных конструкций: R15 (заключение ВНИИПО)\
- Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения)
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м. При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей.
Сварные, из стали марки С255 по ГОСТ 27772-88.
Соединение с колоннами – на болтах нормальной прочности.
Крепление к фундаменту – на анкерных болтах.
Колонны выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
- Уклон: 10 - 25% .
Чтобы супермаркет имел узнаваемый, привычный для покупателей внешний вид, в ряде типовых проектов применены фермы с небольшим уклоном (10%) и предусмотрен фриз для имитации плоской крыши.
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.
Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы и отделочные материалы.
«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты. Комплектация другими ограждающими конструкциями может также входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику).
Презентация Торгово-развлекательные объекты
Конструктив наших зданий оставляет широкий простор для реализации различных отделочных решений и выбора ограждающих конструкций.
Для сетевого супермаркета внешний вид регламентируют стандарты бренда. При необходимости, вместо типовых решений, Вы можете использовать фасадные панели, различные виды сайдинга, витражи, светопрозрачные панели и любые другие легкие фасадные системы.
Внутренняя отделка супермаркета также может быть выполнена самыми разными материалами согласно требованиям вашего франчайзера. Точная геометрия каркаса, изготовленного заводским способом, облегчает и работы по отделке помещений: несущие конструкции просто обшиваются листовым материалом и потолочными панелями без подгонки.
Типовой проект супермаркета учитывает психологический аспект его визуального восприятия: более привычным считается здание с плоской крышей. Но из рациональных соображений серийное решение СТЕРК® предусматривает 2-скатную кровлю, которая надежнее и главное – намного дешевле, чем плоская.
Чтобы придать супермаркету более узнаваемый вид – можно визуально сымитировать плоскую крышу, организовав фриз, который скрывает скат кровли и может служить опорой для вывесок и рекламных конструкций.
Серийные фермы СТЕРК® из стальных холодногнутых профилей запроектированы на дополнительную технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Светильники, вентиляционные трубы, системы видеонаблюдения и сигнализации и прочие коммуникации монтируются прямо по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.
Система СТЕРК® предусматривает возможность организации пристроек нужной конфигурации. В частности, входы в супермаркет могут быть оформлены в виде тамбуров, выходящих за периметр основного здания.
Почему выгодно построить супермаркет на базе серии СТЕРК®?
- СТЕРК® - единственная в России серия металлокаркасных зданий, имеющая подтвержденную ВНИИПО огнестойкость R15, то есть огнезащита конструкций не требуется на торговых объектах IV степени огнестойкости. Это заметно удешевляет проект и упрощает его ввод в эксплуатацию.
- Каркасы СТЕРК® принципиально отличаются от аналогов полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому антикоррозионная обработка каркаса не требуется.
- Конструкции СТЕРК® имеет лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
- Все детали системы СТЕРК® имеют линейную форму, что позволяет их плотно паковать и делает транспортировку рентабельной даже на большом плече.
Система СТЕРК® предусматривает большой набор конструктивных опций для обустройства торговых зданий. В частности, над входами в супермаркет и воротами складской зоны могут быть устроены навесы в виде козырьков.
Почему выгодно построить супермаркет на базе серии СТЕРК®?
- СТЕРК® - единственная в России серия металлокаркасных зданий, имеющая подтвержденную ВНИИПО огнестойкость R15, то есть огнезащита конструкций не требуется на торговых объектах IV степени огнестойкости. Это заметно удешевляет проект и упрощает его ввод в эксплуатацию.
- Каркасы СТЕРК® принципиально отличаются от аналогов полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому антикоррозионная обработка каркаса не требуется.
- Конструкции СТЕРК® имеет лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
- Все детали системы СТЕРК® имеют линейную форму, что позволяет их плотно паковать и делает транспортировку рентабельной даже на большом плече.
Витражное остекление - распространенный архитектурный прием, позволяющий уркасить здание супермаркета и организовать его естественное освещение, сэкономив на энергопотреблении. В комплект конструкций здания СТЕРК® по заданию могут быть включены каркасы витражей требуемых размеров и формы.
Почему выгодно построить супермаркет на базе серии СТЕРК®?
- СТЕРК® - единственная в России серия металлокаркасных зданий, имеющая подтвержденную ВНИИПО огнестойкость R15, то есть огнезащита конструкций не требуется на торговых объектах IV степени огнестойкости. Это заметно удешевляет проект и упрощает его ввод в эксплуатацию.
- Каркасы СТЕРК® принципиально отличаются от аналогов полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому антикоррозионная обработка каркаса не требуется.
- Конструкции СТЕРК® имеет лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
- Все детали системы СТЕРК® имеют линейную форму, что позволяет их плотно паковать и делает транспортировку рентабельной даже на большом плече.
СЕКРЕТ УСПЕХА: НАШИ ТЕХНОЛОГИИ
Главные конкурентные преимущество металлокарксов производства завода «Андромета» - высокая скорость монтажа за счет полной заводской готовности конструкций и бескомпромиссное качество и надежность. Это достигается за счет новаторских конструктивных решений, реализовать которые можно только с помощью уникального высокотехнологичного оборудования, которым оснащен наш завод. Изготовление деталей каркаса Вашего будущего супермаркета будет выполняться современным машинным комплексом, который автоматически, на основании цифрового задания, последовательно выполняет весь набор операций пробивки отверстий, резки в размер, профилирования и маркировки, выдавая на выходе готовые детали каркаса. Каждая деталь снабжена отверстиями и вырезами для установки в каркас и скрепления с ответными деталями. Поэтому монтаж каркаса на площадке сводится к быстрой и простой сборке на болтах и выполняется высокими темпами. Благодаря сквозной автоматизации всего производственного цикла - от разработки чертежей до выпуска готовых деталей - человеческий фактор, главный источник ошибок и брака, практически не влияет на результат.
Что касается надежности, то в отличие от многих других компаний, мы не позволяем себе компромиссов при расчетах конструкций и выполняем их согласно всем актуальным строительным нормам, гарантируя нашим клиентам беспроблемное прохождение экспертизы, а главное – безопасность и долгий срок службы здания без затрат на ремонт.
Удобство и высокая скорость монтажа каркасов из деталей полной заводской готовности позволяют вести строительство быстровозводимых магазинов всесезонно по всей территории России и обеспечивают нашим заказчикам существенную экономию затрат на строительство. Легкость и компактная упаковка конструкций минимизируют транспортную составляющую заказа и делают его выгодным даже на большом плече. Этим объясняется широкая география поставок быстровозводимых магазинов нашего производства
Скорость, легкость и отсутствие строительного мусора и отходов особенно важны при строительстве в стесненных городских условиях, когда доставка, погрузочно-разгрузочные и строительные работы усложнены и жестко ограничены не только временными, но и пространственными рамками.
Благодаря широким технологическим возможностям производства мы закрываем потребности заказчиков разного уровня - от крупного ритейла до небольших предприятий и индивидуальных предпринимателей в сфере торговли.
Преимущества
- Высокая заводская готовность
- Низкий уровень затрат при монтаже
- Сварка исключена: только болтовые соединения
- Удобство зонирования: свободная планировка
- Простой монтаж светильников и инженерных систем прямо по каркасу
- Сжатые и строго соблюдаемые сроки поставки
- Минимум рейсов на доставку конструкций
- Долговечность и надежность
- Минимум эксплуатационных расходов
Отзывы
Цены
- несущие конструкции здания
- комплект прогонов для крепления ограждающих конструкций
- каркасы проемов
- набор анкеров
- набор крепежа
- технический паспорт на каркас (монтажные схемы и инструкции)
- каркас здания
- ограждающие конструкции: стеновой и кровельный профлист
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа для профлиста (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа ограждающих конструкций (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- услуги монтажа здания (на готовый фундамент)
Как сэкономить
- Выбирайте здание из серийной линейки СТЕРК® или по готовому проекту. Такие здания изготавливаются по уже имеющимся рабочим чертежам, что сокращает затраты на проектирование и срок поставки.
- Серийные типоразмеры СТЕРК. Полный каталог готовых проектов
- Воспольуйтесь нашими специальными предложениями
- Закажите у нас только каркас как самую ответственную часть здания. Прочие материалы и комплектующие (сэндвич-панели, утеплители, ворота, окна и др.) закупайте у местных производителей, чтобы сэкономить на доставке и наценке посредников.
