Торговые павильоны из металлоконструкций

Ведущий российский поставщик легких стальных строительных конструкций «Андромета» проектирует и производит на собственном заводе в г.Обнинск (север Калужской области, 100 км от столицы по Киевскому шоссе) коммерческие быстровозводимые здания:  торговые павильоны, магазины, продовольственные и товарные склады и другие здания для бизнеса, связанного, в том числе,  с реализацией и дистрибуцией потребительских товаров.
В 2012 году мы запустили в производство новую серию быстромонтируемых зданий СТЕРК® на легких стальных каркасах высокой степени префабрикации (заводской готовности). Сегодня это одна из самых популярных  у малого и среднего бизнеса серий: за последние 5 лет в России и за рубежом построено более 500 объектов, среди них около 100 – для сегмента В2С. Причина такого успеха – сочетание экономических и технических преимуществ, которые достигаются за счет оригинальных конструкторских решений и новых индустриальных технологий изготовления и монтажа металлоконструкций.


Примеры готовых проектов

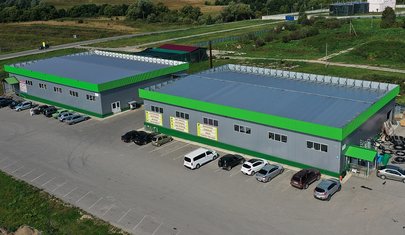

Торговое здание с фризом
Московская область, с.Осташево
2018 г.
30х21х4,2 м
630 кв.м
Открыть проект
Торговое здание. Проект S
Московская область, Домодедово
2014
15 * 20 * 3 (h)м
300 кв.м
Открыть проект
Торговое здание. Проект XL
Псковская область, г.Новосокольники
2016
24 х 54 х 6 м
1296 кв.м
Открыть проект
Торгово-выставочный павильон
Московская обл., г.Кашира
2015 г.
12 х 48 х 6 (h)м
576 кв.м
Открыть проект

Павильон из металлоконструкций СТЕРК®: конструктивные решения базового каркаса и дополнительные опции

КАРКАС: ХОЛОДНОГНУТЫЕ ОЦИНКОВАННЫЕ ПРОФИЛИ
ОБШИВКА: УТЕПЛЕННОЕ ИСПОЛНЕНИЕ - ПАНЕЛЬ СЭНДВИЧ, НЕУТЕПЛЕННОЕ - ПРОФЛИСТ
Рука и подсказка при наведении на точку – индикаторы ее активации. По клику – выбранный элемент подсвечивается, а в правом окне отображается детальная информация о нем.

?

  • СТЕРК® - единственная в России серия металлокаркасных зданий, имеющая подтвержденную ВНИИПО огнестойкость R15, то есть огнезащита конструкций не требуется на торговых объектах IV степени огнестойкости. Это заметно удешевляет проект и упрощает его ввод в эксплуатацию.
  • Каркасы СТЕРК® принципиально отличаются от аналогов полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому антикоррозионная обработка каркаса не требуется.
  • Конструкции СТЕРК® имеет лучшее соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки.
  • Все детали системы СТЕРК® имеют линейную форму, что позволяет их плотно паковать и делает транспортировку рентабельной даже на большом плече.

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

Презентация Торгово-развлекательные объекты



1
Каркас СТЕРК®
  • Несущие конструкции: из стальных холодногнутых С-профилей – высокоэффективного материала с наилучшим соотношением несущих характеристик и веса. При необходимости особо нагруженные конструкции выполняются сварными (комбинированный каркас).
  • Соединения: на болтах нормальной прочности. Сварка и высокопрочные болты исключены.
  • Огнестойкость незащищенных конструкций: R15 (заключение ВНИИПО)\
  • Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

2
Ширина пролета
  • 12, 15 , 18, 21, 24 м (базовое исполнение)
  • 3 – 36 м (опциональные исполнения)

Ширина пролета измеряется по наружным граням колонн здания.

Презентация Торгово-развлекательные объекты

Буклет Стерк - новое поколение металлокаркасных зданий

3
Полезная высота
  • от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
  • 3 – 9 м (опциональные исполнения)

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

4
Шаг рам
  • 6 м (базовое исполнение)
  • 3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим  шагом, либо конструктивно усиливают рамы,  сохраняя их шаг 6 м. При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели  - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей.

Презентация Торгово-развлекательные объекты

Буклет Стерк - новое поколение металлокаркасных зданий

5
Базы колонн

Сварные, из стали марки С255 по ГОСТ 27772-88.

Соединение с колоннами – на болтах нормальной прочности.

Крепление к фундаменту – на анкерных болтах.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

6
Колонна

Колонны выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.

Презентация Торгово-развлекательные объекты

Буклет Стерк - новое поколение металлокаркасных зданий

7
Ферма
  • Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
  • Уклон: 10 - 25% .

Чтобы торговый павильон имел узнаваемый, привычный для покупателей внешний вид, в ряде типовых проектов применены фермы с небольшим уклоном (10%) и предусмотрен фриз для имитации плоской крыши.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

8
Фахверк

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

Презентация Торгово-развлекательные объекты

Буклет Стерк - новое поколение металлокаркасных зданий

9
Прогонные системы

Стеновые прогоны служат для крепления ограждающих конструкций.

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.

Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

10
Каркасы проемов

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию организуются проемы любых других требуемых размеров.

Презентация Торгово-развлекательные объекты

Буклет Стерк - новое поколение металлокаркасных зданий

11
Ограждающие конструкции кровли

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы и отделочные материалы.

«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество -  специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты. Комплектация другими ограждающими конструкциями может также входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику).

Листовка Профлист

Презентация Торгово-развлекательные объекты



12
Типовые ограждающие конструкции стен

Конструктив наших зданий оставляет широкий простор для реализации различных отделочных решений и выбора ограждающих конструкций. При желании, вместо типовых решений, Вы можете использовать фасадные панели, различные виды сайдинга, витражи, светопрозрачные панели и любые другие легкие фасадные системы.

Внутренняя отделка также может быть выполнена самыми разными материалами согласно требованиям вашего франчайзера. Точная геометрия каркаса, изготовленного заводским способом, облегчает и работы по отделке помещений: несущие конструкции просто обшиваются листовым материалом и потолочными панелями без подгонки.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

13
Светопрозрачные участки кровли

Для организации естественного освещения в зданиях рынков и торговых павильонов на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.

Презентация Торгово-развлекательные объекты

Буклет Стерк - новое поколение металлокаркасных зданий

14
Декоративный фриз

Типовой проект рыночного павильона учитывает психологический аспект его визуального восприятия: более привычным считается здание с плоской крышей. Но из рациональных соображений серийное решение СТЕРК® предусматривает 2-скатную кровлю, которая надежнее и главное – намного дешевле, чем плоская. Чтобы придать торговому зданию узнаваемый вид – можно визуально сымитировать плоскую крышу, организовав фриз, который скрывает скат кровли и может служить опорой для вывесок и рекламных конструкций.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

15
Простой монтаж инженерных сетей и светильников

Серийные фермы СТЕРК® из стальных холодногнутых профилей запроектированы на дополнительную технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Светильники, вентиляционные трубы, системы видеонаблюдения и сигнализации и прочие коммуникации монтируются прямо по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

Презентация Торгово-развлекательные объекты

Буклет Стерк - новое поколение металлокаркасных зданий

16
Антресоль

В зданиях рынков может быть организовано вертикальное зонирование: устройство этажей, антресолей, мезонинов и др. Наше типовое решение межэтажных перекрытий - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм.

Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.

Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

17
Зона торговых рядов

Простое зонирование

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

18
Складская зона

Простое зонирование

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

19
Бутики

Простое зонирование

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

20
Офисы

Простое зонирование

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при смене бренда или профиля торгового предприятия.

Буклет Стерк - новое поколение металлокаркасных зданий

Буклет Торговые и Офисные здания на стальных каркасах

Строительство каркасного павильона по технологии СТЕРК®

СТЕРК® - это экономия на всех этапах жизненного цикла проекта: возведение  здания, его эксплуатация (срок которой – не менее 50 лет) и, наконец – демонтаж и утилизация исчерпавшего свой ресурс сооружения.

Цена строительства складывается из следующих основных статей расходов, и каждую из них можно минимизировать, применяя систему СТЕРК®:

Фундамент. Экономия до 15 % благодаря легкости стальных тонкостенных конструкций, имеющих гораздо более высокое соотношение несущей способности и веса, чем обычные. Большие павильоны обычно возводят на неглубоком столбчатом фундаменте, а киоск можно поставить вообще без него.


Материалы.  Снижение веса каркаса до 50 % по сравнению с чернометаллическим. Учитывая стремительно растущие цены на металл, каждый сэкономленный килограмм удельного веса каркаса – это ощутимый финансовый выигрыш.

Монтаж. Работать со СТЕРК® легко и удобно: это дружественный конструктив, сложный в изготовлении, но простой и понятный в монтаже. Эту умную конструкцию просто невозможно собрать неправильно: каждая деталь сама подскажет, где ее место в сборке. Поэтому монтаж под ключ  300 кв.м полезной площади зданий (а это минимальная площадь, от которой принимает заказы компания «Андромета») занимает у бригады из 5-6 человек неделю работы. А время – деньги: экономия на стоимости монтаже в среднем составляет 30%.



Отзывы

Здание предназначено под торгово-выставочный комплекс, поэтому для меня большое значение имеет безопасность и надежность конструкции. Благодарю компанию «Андромета» за качественно выполненную работу.
Ирина Фрегер – Индивидуальный предприниматель
Ирина Фрегер – Индивидуальный предприниматель
«Торгово-складское здание, размеры 60 х 18 х 4,8. Полностью удовлетворены качеством, сроками, отношением производителя к заказчику»
Фирсов В.А.
В.А. Фирсов – Индивидуальный предприниматель
«Назначение здания – магазин. Доброжелательное отношение, сроки поставки не нарушены»
ООО «Орбита»
А.И.Васильев – исполнительный директор
Компания «Веста» выражает искреннюю благодарность коллективу ООО «Андромета» за совместную работу по строительству универсального магазина.
ООО «Веста»
Марат Бекмагамбетов – директор

Обратная связь

Желаете получить больше информации о решениях «АНДРОМЕТЫ»? Заполните форму ниже, и мы незамедлительно с Вами свяжемся.
Вам спецпредложение!
№ 82
Ангар по готовому проекту
Рекомендуется: для производственных зданий, складов.

Размеры: 24 x 60 x 8 м

Площадь: 1 440 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 10%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 83
Крановое здание
Крановое здание по готовому проекту
Рекомендуется для производственных и складских зданий.

Размеры: 24 x 84 x 7,8 м

Площадь: 2 016 кв.м

Крановая эстакада: для крана г/п 10 т, пролет крана 22,16 м, длина хода 72 м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м

Кровля: двускатная, уклон 25%.

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 84
Антресоль. Пристройка с лестницами
Склад-холодильник по готовому проекту
Рекомендуется для фруктохранилищ

Размеры: 33 x 45 x 7.3 м

Общая площадь: 1 533 кв.м

Вместимость по продукту: 1800 т

Снеговой район: I - II

Ветровой район: I - IV

К-во пролетов: 3 (13.805м, 5.380 м, 13.805 м)

Шаг рам: 6 м.

Кровля: двускатная, уклон 13%

Площадка для конденсаторов над кровлей

Антресоль: 5,38 х 9 м

Каркас: комбинированный из сварных и холодногнутых профилей

№ 85
Здание СТЕРК® по готовому проекту
Рекомендуется для мини-цехов, СТО, автосервисов. Возможен заказ любого числа типовых модулей

Размеры: 12 x 30 x 4,8 м

Площадь: 360 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 86
Ангар СТЕРК® по готовому проекту
Рекомендуется для складов стеллажного хранения, производственных зданий с габаритным оборудованием.

Размеры: 24 x 62 x 8 м

Площадь: 1 488 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 87
Здание КРС СТЕРК® по готовому проекту
Рекомендуется для коровников (~350 голов), телятников и других зданий КРС

Размеры: 34 x 84 x 4 м

Площадь: 2 856 кв.м

Вместимость: ~ 350 голов

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 88
Гараж СТЕРК ® по готовому проекту
Рекомендуется для: гаражей, мастерских

Размеры: 8 x 10 x 3,5 м

Площадь: 80 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 89
Наилучшее цена/площадь
Магазин СТЕРК ® по готовому проекту
Рекомендуется для магазинов, супермаркетов, небольших производственных зданий.

Размеры: 18 х 40 х 4 м

Площадь: 720 кв.м

Снеговой район: I -III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 90
Здание КРС по готовому проекту
Рекомендуется для телятников (~ 620 голов) и коровников

Размеры: 18,1 x 138 x 3,7 м

Площадь: 2498 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Степень огнестойкости каркаса: IV.

Шаг рам: 3м - наружные; 6 м – внутренние.

К-во пролетов: 3 (4,0 м + 10,1 м + 4,0 м)

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных С-профилей и сварных двутавров

№ 91
Здание СТЕРК® по готовому проекту
Рекомендуется для производственных зданий, складов.

Размеры: 18 x 60 x 4,8 м

Площадь: 1 080 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

Все спецпредложения (15)
(495) 565-37-61
8 800 5555 166
Бесплатно по России Заказать звонок
sales@andrometa.ru
Принимаем заявки 24/7
Задать вопрос Заявка на расчет Заказ профиля
249032, г.Обнинск, ул, Энгельса, д 9/20

пн.-пт. 09:00-18:00; сб.-вс. - выходной

Офисы и контакты
