Стены и кровля



Быстровозводимые здания производства компании Андромета могут поставляться в комплекте с ограждающими конструкциями. Это элементы, образующие наружную и внутреннюю обшивку стен и кровли металлокаркасных зданий. Они выполняют одновременно несколько функций: теплоизоляция, звукоизоляция, защита от атмосферных воздействий, наружная и внутренняя отделка, в ряде случаев - восприятие и передача на каркас ветровых нагрузок.

!

Наши каркасы совместимы с самыми разными типами ограждающих конструкций на усмотрение Заказчика, исходя из его технических потребностей, экономических и эстетических соображений. Однако при этом следует учитывать, что вид и способ раскладки материалов обшивки влияет на конструктив каркаса, и, как следствие – на его цену, сроки проектирования и изготовления.


Стандартные варианты ограждающих конструкций

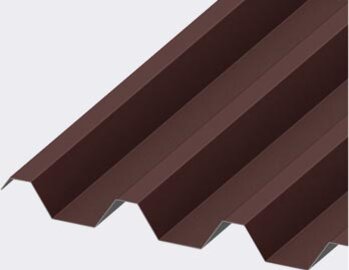

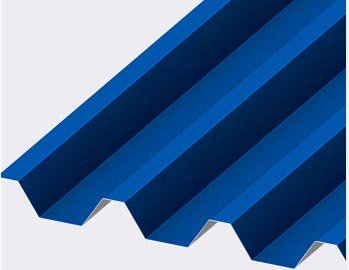

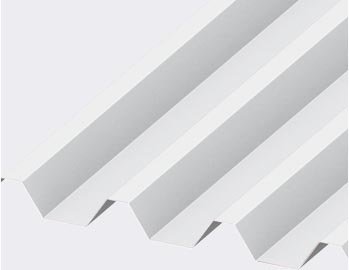

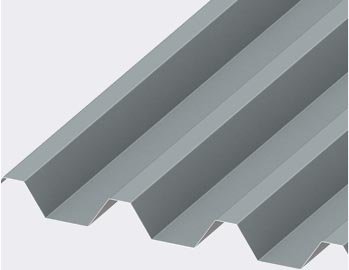

Профлист

В зданиях, не рассчитанных на постоянное пребывание людей и не требующих поддержания определенной температуры, для обшивки стен и кровли используется оцинкованный или оцинкованный и окрашенный профлист без теплоизоляции. Листы крепятся непосредственно к каркасу и между собой на самонарезающих винтах с уплотнительными прокладками, стыки листов обрабатываются герметиком. Для стенового профлиста может применяться 2 способа раскладки – вертикальный и горизонтальный. Компания «Андромета», как правило, предлагает первый способ, исключающий возможность задержки влаги на выступающих участках гофр.

Компания «Андромета» комплектует свои здания профлистом собственного производства - стеновым АС-18 и кровельным АК-44. Его преимущество перед аналогами - инновационная геометрия профиля, обеспечивающая 3 дополнительных уровня гидрозащиты здания:

1. Плотный стык: дополнительный гиб кромки на угол 5о исключает эффект волнистого края, что гарантирует плотный прижим листов, а значит - снижает вероятность капиллярного подсоса влаги.

2. Усиленные гермошвы: канавка-концентратор диаметром ~3 мм, выполненная по линии изгиба краевого гофра, позволяет легко, быстро и контролируемо заполнить герметиком область стыка листов, сделав ее влагонепроницаемой даже при существенных изменениях величины зазора вследствие внешних воздействий.

3. Дренаж остаточной влаги: минижелоб, выполненный по краю листа, полностью страхует от случайного проникновения влаги внутрь помещения. Попадая в желоб, влага, благодаря уклону кровли, канализируется за контур здания.

Подробнее
!

Полистовые сборки: экономичная альтернатива сэндвич-панелям

Компания «Андромета» предлагает новое экономичное и функциональное решение стеновых и кровельных ограждающих конструкций быстровозводимых зданий, которые могут применяться для любых типов каркасов - полистовые сборки из профилированного листа и рулонного минераловатного утеплителя. По теплотехническим и гидрозащитным характеристикам полистовые сборки не уступают и даже превосходят сэндвич-панели, обладая значительно меньшей стоимостью и более высокой надежностью.

Не секрет, что российский рынок сэндвич-панелей перенасыщен предложениями, цена которых далеко не всегда адекватна качеству. Большая частота отказов из-за ненадлежащего качества металлической обшивки и применения дешевых клеев, невозможность качественного монтажа из-за больших отклонений размеров сэндвич-панелей от номинала создают высокие риски получить неудовлетворительный результат, несмотря на значительные затраты.

Полистовая сборка полностью снимает эти риски, при этом цена ее значительно ниже, чем у сэндвич-панелей, а монтаж – проще и быстрее.


Преимущества полистовой сборки:

  • При идентичных теплозащитных характеристиках цена до 1,5 раз ниже, чем у сэндвич-панелей.
  • Высокая однородность теплового контура: в отличие от сэндвич-панелей, зазоры исключены ввиду отсутствия стыков.
  • Отсутствие стыков исключает условия для скапливания конденсата и его выпадения внутрь помещений.
  • Структура мягкого утеплителя исключает его проседание и осыпание, в отличие от жесткого сердечника сэндвич-панелей.
  • Высокая надежность: в отличие от сэндвич-панелей, отсутствует риск потери теплоизолирующих свойств из-за повреждений обшивки и разрушения клеевого соединения.

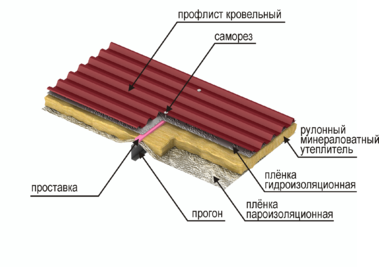

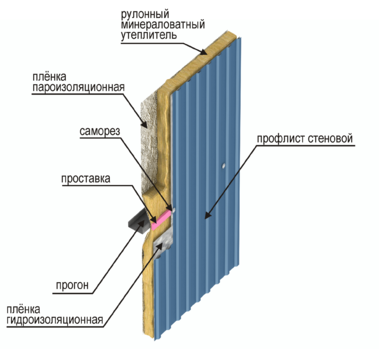

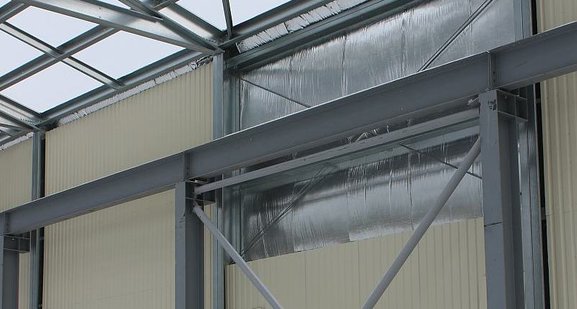

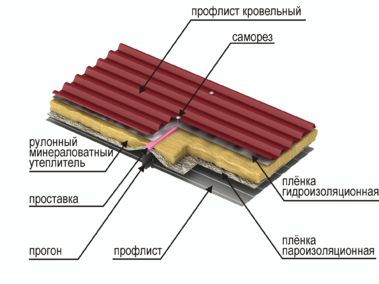

Полистовая 2-слойная сборка

2-слойная полистовая сборка состоит из профлиста из оцинкованной и окрашенной стали, который выполняет роль наружной обшивки, а также воспринимает и передает ветровую нагрузку на каркас здания, и теплоизоляционного слоя из рулонного минераловатного утеплителя плотностью 11 – 15 кг/кв.м.

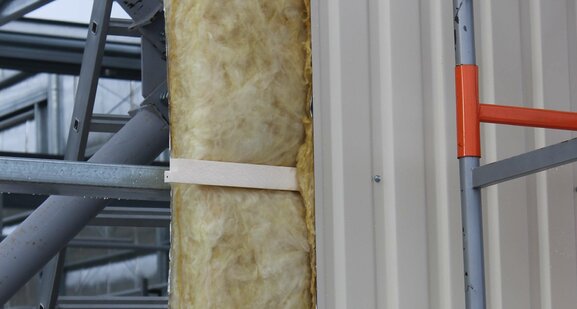

Теплоизоляция кровли выполняется, как минимум, двумя слоями утеплителя, уложенного с перекрытием швов для исключения мостов холода. Теплоизоляция стен может состоять из одного или нескольких слоев. Суммарная толщина теплоизоляции определяется теплотехническим расчетом, исходя из функционала здания и климатических условий строительства.

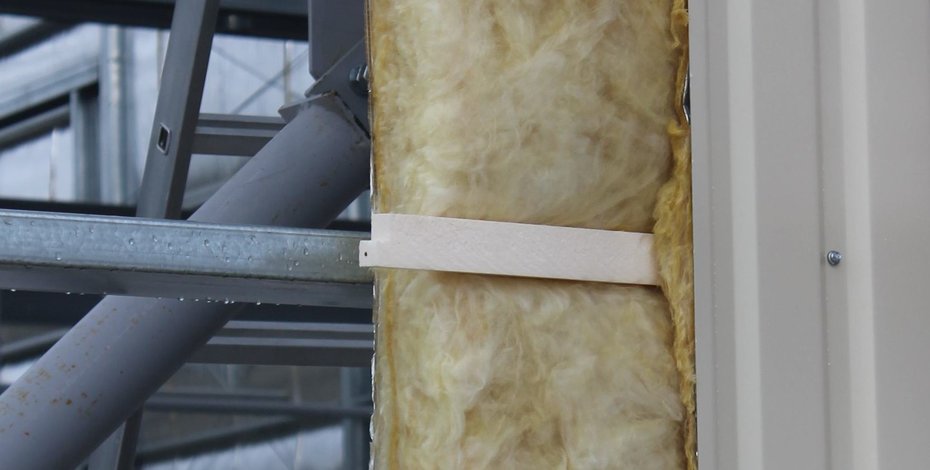

Для компенсации снижения сопротивления теплопередаче в местах прижима утеплителя к прогонам применяются теплоизоляционные проставки из пеноплекса, которые укладываются вдоль каждого прогона между утеплителем и профлистом, после чего вся сборка крепится к прогону самонарезающими винтами.

Для предотвращения проникновения влаги внутрь теплового контура снаружи между утеплителем и профлистом предусмотрена гидроизоляционная паропроницаемая мембрана, а изнутри – пароизоляционная пленка, функцию которой выполняет фольгированная поверхность утеплителя, обращенная внутрь помещения.

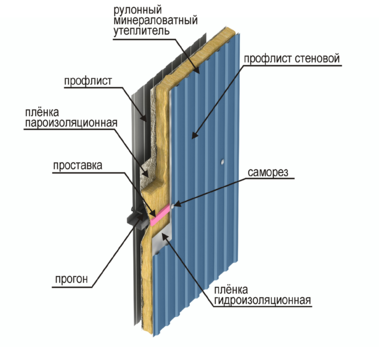

Полистовая 3-слойная сборка


Конструкция 3-слойной полистовой сборки аналогична 2-слойной, но, в отличие от нее, предусматривает внутреннюю обшивку каркаса профлистом. С точки зрения тепловой защиты оба варианта идентичны. Внутренний профлист защищает поврехность мягкого фольгированного утеплителя от механических повреждений, упрощает санитарную обработку стен и скрывает несущий каркас со стороны помещения, что может быть нужно по эстетическим соображениям.

Впрочем, этот аргумент неоднозначен в отношении полностью оцинкованных стальных каркасов серии СТЕРК®, которые, по мнению большинства заказчиков зданий, имеют весьма эстетичный вид и в сочетании с фольгированным утеплителем формируют гармоничный дизайн интерьера в стиле «техно»:

!

Андромета рекомендует:
Оптимальное решение для производственных и складских зданий – полистовая 3-слойная сборка для стен и 2-слойная – для кровли. Стеновой профлист защищает мягкий фольгированный утеплитель от механических воздействий, продлевая срок его службы. В самом бюджетном варианте можно выполнить обшивку стен профлистом не на всю высоту здания, а только в нижней части, где риск повреждения утеплителя максимален. Подшивать профлистом потолок, как правило, нет необходимости. Более того: поскольку нижние пояса кровельных ферм обычно используются для монтажа коммуникаций, отсутствие потолка упрощает доступ для обслуживания этих систем.

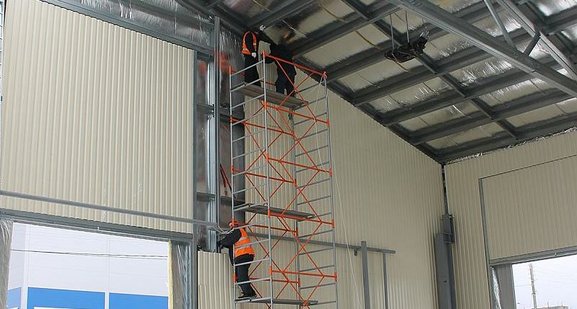

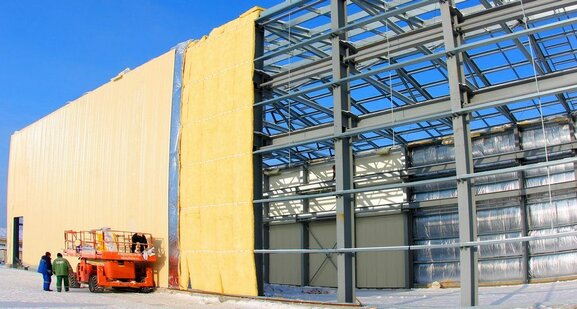

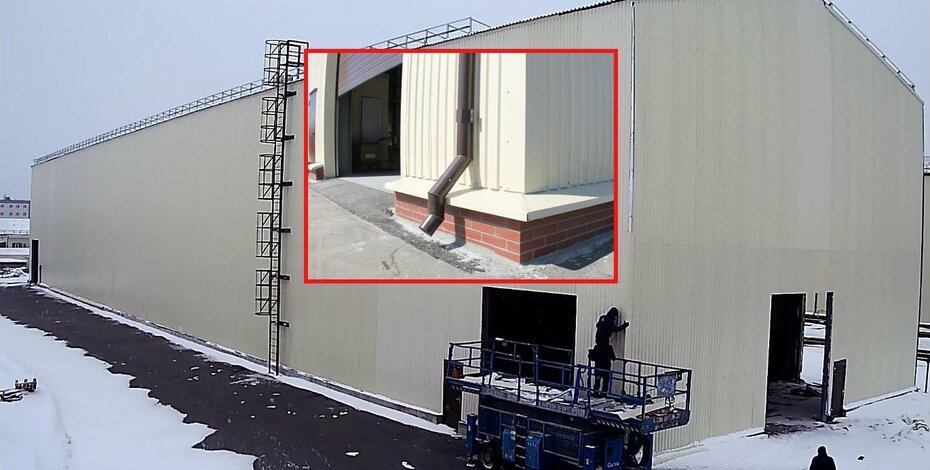

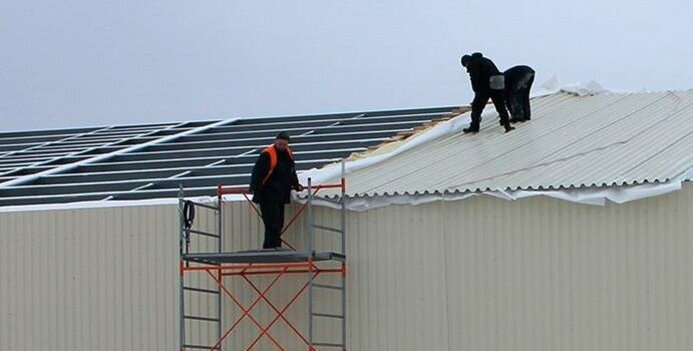

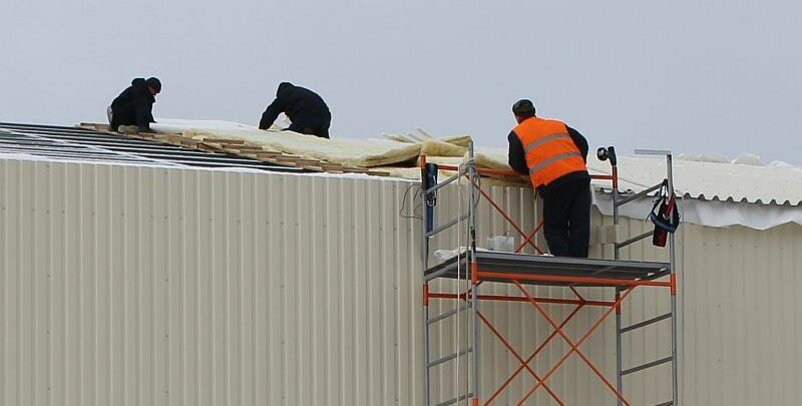

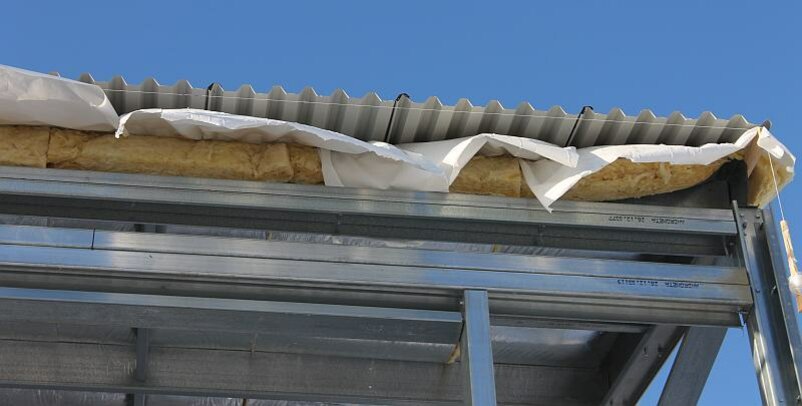

Монтаж полистовой сборки

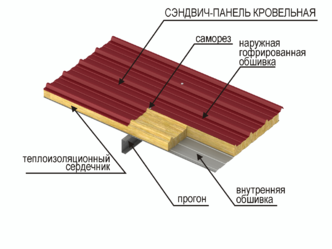

Сэндвич-панели

Компания «Андромета» предоставляет своим клиентам возможность заказать полнокомплектное здание, поручив поставку сэндвич-панелей нам, либо закупить их самостоятельно. Второй вариант позволит сэкономить на логистике и цене сэндвич-панелей. По вашему желанию может быть выпущен технический паспорт со спецификацией для заказа ограждающих конструкций, который Вы получите заблаговременно – чтобы к моменту готовности каркаса сэндвич-панели также могли быть закуплены.

!
Советы по выбору сэндвич панелей

В зависимости от материала наполнителя (минеральная вата, пенополистирол и др.) сэндвич- панели значительно отличаются по показателям пожаробезопасности и экологичности, и в меньшей степени – по теплоизолирующей способности.

Самыми эффективными в классе массовых продуктов считаются панели PIR, но они же и самые дорогие. Их обычно используют в складах-холодильниках, птичниках и других зданиях с жесткими требованиями к тепловому режиму. Для других применений оптимальным сочетанием характеристик обладают более дешевые сэндвич-панели с базальтовым сердечником.

При выборе сэндвич-панелей следует обращать особое внимание на конструкцию и качество исполнения замков, отвечающих за герметичную стыковку панелей.

Другой важный критерий – качество склейки обшивки и сердичника, т.к. нарушение целостности наборной структуры панели приводит к быстрой потере механических и теплоизолирующих свойств.

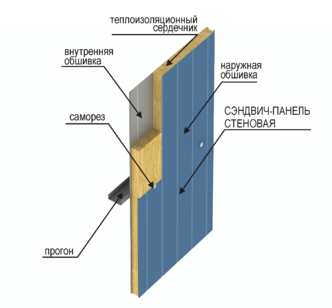

Стеновые сэндвич-панели могут монтироваться в вертикальной или горизонтальной раскладке. При вертикальной раскладке они крепятся к стеновым прогонам, при горизонтальной - к колоннам здания. Стоимость обоих вариантов примерно одинакова, но более практичной считается вертикальная раскладка: она экономнее по расходу материала и снижает ветровое воздействие на панели.

Подробнее о сендвич-панелях:
Теплоизоляция коммерческих зданий из ЛМК
Быстровозводимые здания из сэндвич панелей

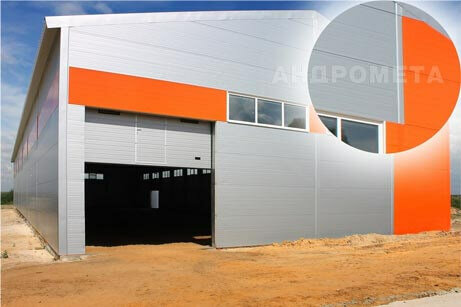

Пример здания с горизонтальной раскладкой сэндвич панелей (автотехцентр, год строительства 2014, Московская область)
На страничку проекта

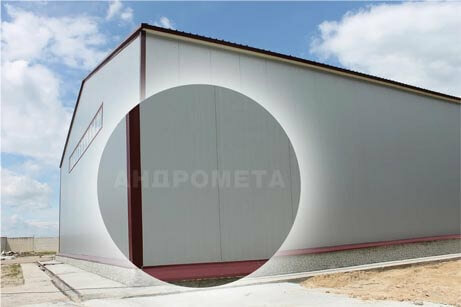

Пример здания с вертикальной раскладкой сэндвич панелей (складское здание, год строительства 2013, Московская область).
На страничку проекта

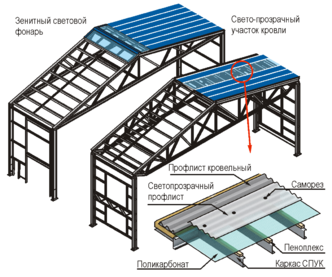

Светопрозрачные участки

Светопрозрачные участки кровли обеспечивают естественное освещение помещений, позволяя сэкономить энергозатраты. Используются в любых помещениях с  постоянным пребыванием людей: производственные здания, складские здания, магазины, рынки, спортивные объекты. В стандартном варианте комплектации светопрозрачные участки выполнены из сотового поликарбоната с покрытием из фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.

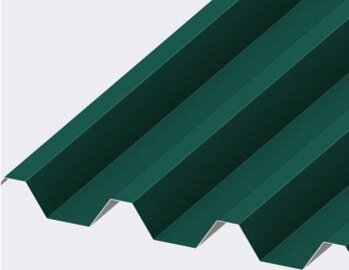

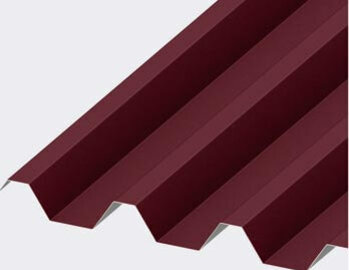

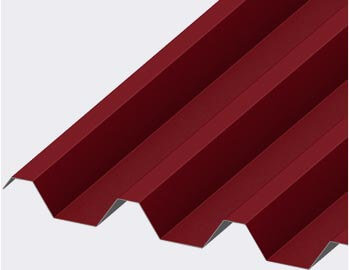

Базовая цветовая карта для заказа ограждающих конструкций

RAL 3005
Красное вино
RAL 3011
Красно-коричневый
RAL 5005
Сигнально (ярко) синий
RAL 6005
Зеленый мох
RAL 8017
Шоколад (коричневый)
RAL 7004
Сигнально (ярко) серый
RAL 9003
Сигнально (ярко) белый
По заказу возможны другие цвета
