КОМБИНИРОВАННЫЕ КАРКАСЫ

Кликайте точки чтобы рассмотреть структуру и узнать больше

?

Что такое комбинированный каркас?

Стальной комбинированный каркас – это рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей, при котором характеристики каждого элемента используются максимально эффективно.

Комбинированные решения отличаются большим разнообразием, поскольку каждое из них является результатом комплексного анализа конкретных технических требований к зданию и условий его работы и выбора оптимальной с точки зрения техники и экономики конструктивной схемы.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

1

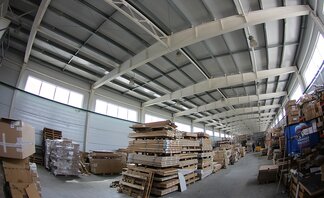

Рамы переменного сечения из сварных двутавров

Проектируя рамы переменного сечения, конструкторы компании Андромета обязательно учитывают 2 фактора: металлоемкость каркаса и трудоемкость изготовления и монтажа конструкций. Результат – оптимальное решение для снижения общей стоимости строительства здания.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

2
Колонны из холодногнутых профилей

Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс)

Колонны выполняются из стальных холодногнутых оцинкованных С-образных профилей, составленных в единое двутавровое сечение и объединенных по длине болтами.

Размеры профилей:

  • по толщине металла - 1,2..3,5 мм;
  • по высоте профиля: 100..380 мм.

Профили изготавливаются заводом «Андромета» по ТУ 1122-002-82866678-2013 «Профили холодногнутые из оцинкованной стали для строительства»

ТУ 1122-002-82866678-2013

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

6

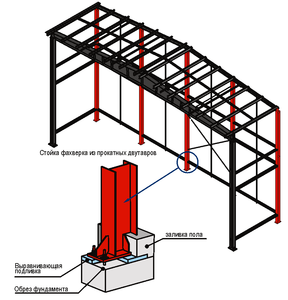

Фахверки из холодногнутых профилей

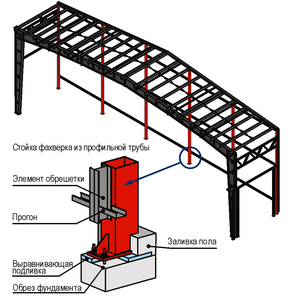

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры). Во многих случаях стойки и ригели фахверка можно и нужно выполнять из холодногнутых оцинкованных профилей, чтобы облегчить и удешевить конструкцию здания.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

9

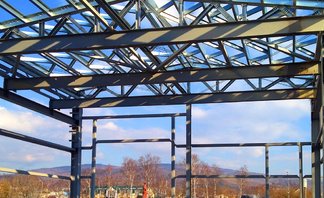

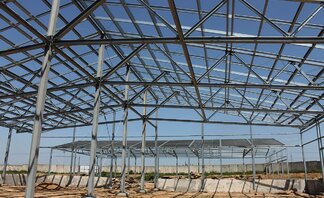

Фермы из холодногнутых профилей

Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК серии СТЕРК® широко применяются в комбинированных системах.

Особенность ферм СТЕРК® - бесфасонный способ соединения элементов, что снижает общую металлоемкость. Пояса фермы выполнены из спаренных холодногнутых С-профилей, объединенных в единое открытое сечение при помощи болтов, раскосы – из спаренных и одиночных С-профилей. Сопряжение с колоннами – на болтах нормальной прочности.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Здания со стальными каркасами комбинированного типа



10

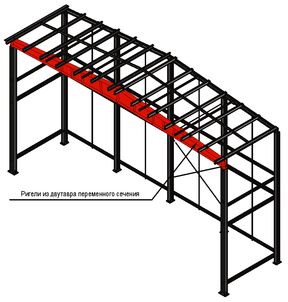

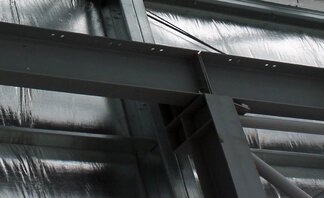

Ригели из двутавра переменного сечения

Применение балки переменного сечения снижает общую металлоемкость каркаса. Узлы сопряжения ригелей, как правило, выполняются на высокопрочных болтах с предварительным натяжением.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

11
Крановая эстакада из сварных двутавров

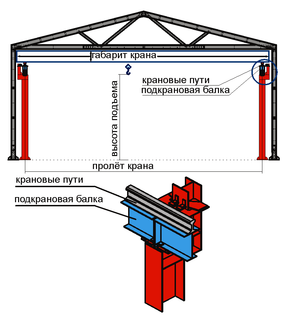

В зданиях СТЕРК с каркасом из холодногнутых профилей крановая эстакада представляет собой самостоятельную конструкцию, не передающую нагрузку на каркас здания. Колонны эстакады и подкрановые балки выполняются из сварных двутавров постоянного сечения.

Преимущества независимой крановой эстакады:

  • Повышение уровня безопасности (динамические нагрузки от крана не передаются на каркас здания)
  • Возможность установки крана с пролетом и длиной хода, меньшими ширины и длины здания
  • Возможность установки в одном здании нескольких эстакад разной грузоподъемности

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

12
Подкрановые балки из прокатных двутавров

Стальной комбинированный каркас – это рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей, при котором характеристики каждого элемента используются максимально эффективно.

Комбинированные решения отличаются большим разнообразием, поскольку каждое из них является результатом комплексного анализа конкретных технических требований к зданию и условий его работы и выбора оптимальной с точки зрения техники и экономики конструктивной схемы.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

13
Подкрановые балки из неравнополочных сварных двутавров

Стальной комбинированный каркас – это рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей, при котором характеристики каждого элемента используются максимально эффективно.

Комбинированные решения отличаются большим разнообразием, поскольку каждое из них является результатом комплексного анализа конкретных технических требований к зданию и условий его работы и выбора оптимальной с точки зрения техники и экономики конструктивной схемы.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

14
Связи гибкие

Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения.

Инновация компании «Андромета» - гибкие связевые системы. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.

Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

15
Связи жесткие

В комбинированных системах применяются различные связевые системы жесткого типа – из круглой трубы, уголка, полосы и других материалов. Если необходимо оставить свободным пространство между соседними колоннами (например – для организации воротных проемов) - используются портальные связи. В системе СТЕРК также используются жесткие связи по покрытию из стальных холодногнутых профилей.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

16

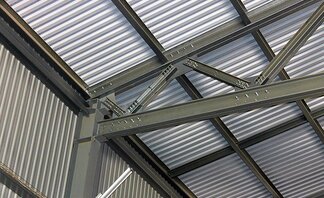

Прогонные системы кровли и стен из холодногнутых профилей

Стеновые прогоны служат для крепления ограждающих конструкций.

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.

Все прогоны выполняются из холодногнутых С-профилей и устанавливаются по разрезной схеме.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

17

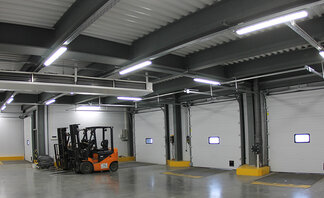

Каркасы проемов из холодногнутых профилей

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию проектируются и поставляются проемы любых требуемых размеров.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

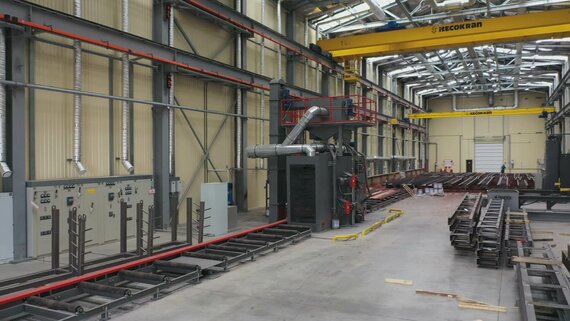

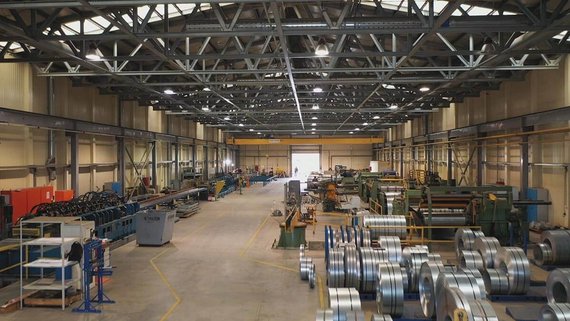

Завод легких металлоконструкций «Андромета» оснащен современными технологическими линиями для производства сварной балки, холодногнутых оцинкованных профилей и обработки проката. Это позволяет нам проектировать и изготавливать здания в широком диапазоне размеров и технических характеристик, обеспечивая экономическую эффективность и высокое качество. Автоматизированная линия сборки, сварки и правки двутавров позволяет производить симметричные и асимметричные равнополочные и неравнополочные балки постоянного и переменного сечения. Характеристики линии подобраны таким образом, чтобы обеспечить непрерывность линейки выпускаемых профилей, во много раз расширив ее по сравнению с ассортиментом холодногнутых профилей. Непрерывный ряд сечений стальных профилей, изготавливаемых собственным производством, дает возможность максимально эффективно управлять характеристиками элементов каркаса, оптимизируя их по критериям веса и трудоемкости, и как следствие - добиваться наилучших экономических показателей проекта в целом.

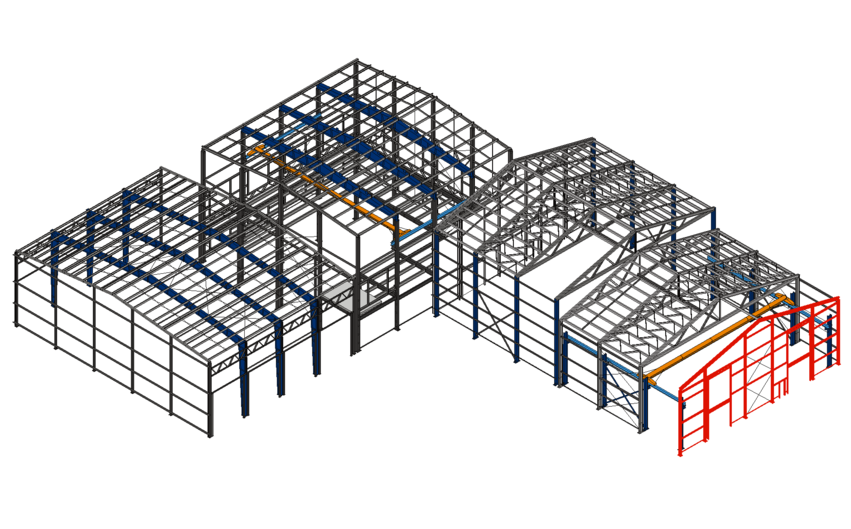

ПРИМЕРЫ КОМБИНИРОВАННЫХ КАРКАСОВ

Рассмотрим примеры часто применяемых на практике комбинированных каркасов. Они иллюстрируют принцип сочетания «черного металла» и холодногнутых профилей, а также задачи, для решения которых лучше всего подходят каркасы комбинированного типа. В каждом конкретном случае конструктивная схема здания выбирается индивидуально и может представлять собой одну из показанных здесь схем, различные их сочетания, либо другое решение, адекватное поставленной задаче.

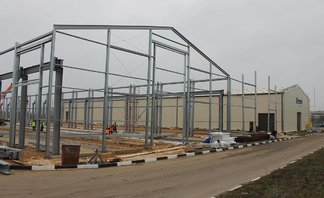

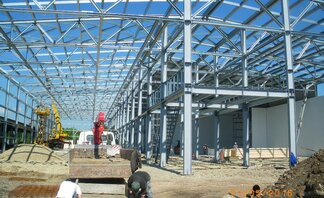

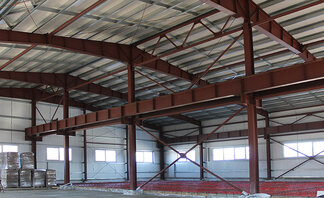

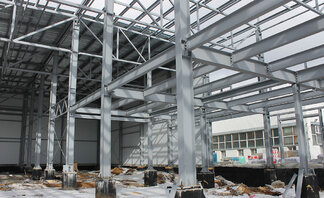

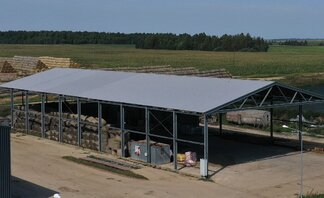

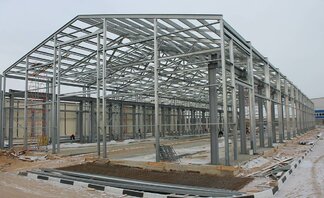

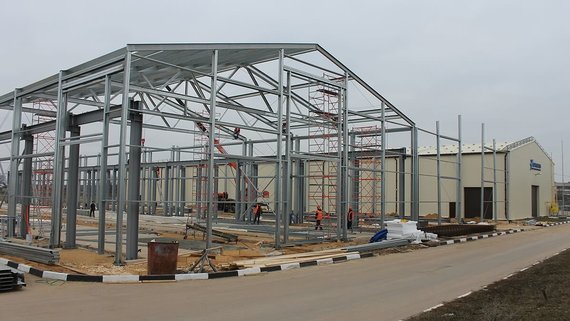

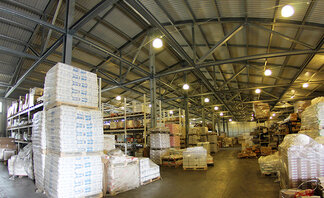

Сварные колонны + фермы из гнутых профилей

Данная схема обычно применяется в следующих случаях:

  • - при строительстве зданий большой ширины (как правило, свыше 24 м);
  • - при строительстве зданий большой высоты (как правило, свыше 8.5 м до низа несущих конструкций;
  • - при строительстве зданий средних размеров (пролет до 24 м, высота до 8,5 м) в районах с высокими снеговыми и ветровыми нагрузками.
  • - при наличии дополнительных нагрузок на несущие конструкции: например, технологических либо обусловленных примыканием к уже существующему более высокому зданию, что создает повышенную снеговую нагрузку на кровлю.

Сварными могут быть все колонны, либо только те, которые работают в условиях, не допускающих использование тонкостенных профилей (например, центральные колонны в высоком двухпролетном здании с двускатной кровлей). Колонны жестко крепятся к фундаменту и шарнирно соединяются с фермами, выполненными из холодногнутых профилей. Как правило, компания «Андромета» использует запатентованное решение металлической треугольной фермы СТЕРК®, обеспечивающее технологичность сборки и оптимальные весовые характеристики. В некоторых случаях предпочтение может быть отдано и другим конструкциям ферм – трапециевидным, с пареллельными поясами и др.
Выбор решения определяется технологической и экономической целесообразностью. Фахверки здания и вторичные элементы каркаса – прогонные системы кровли и стен, каркасы проемов – также выполняются из оцинкованных профилей.

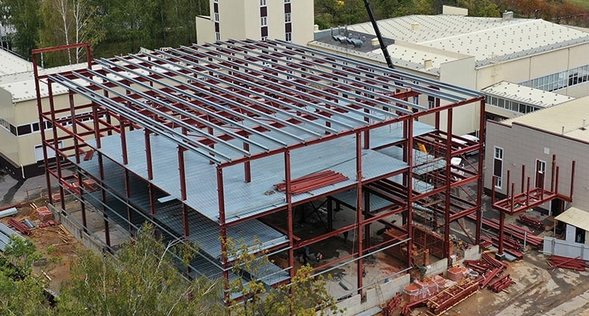

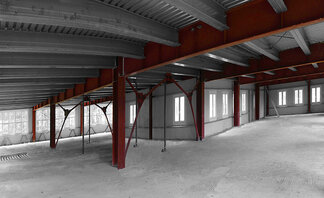

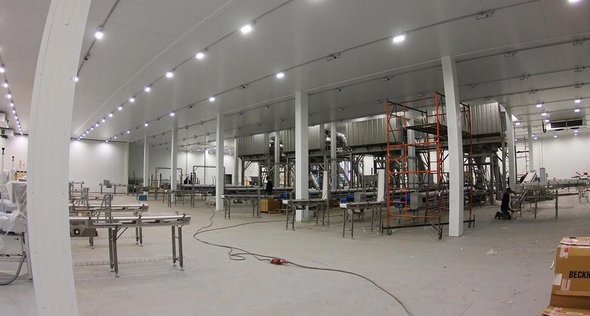

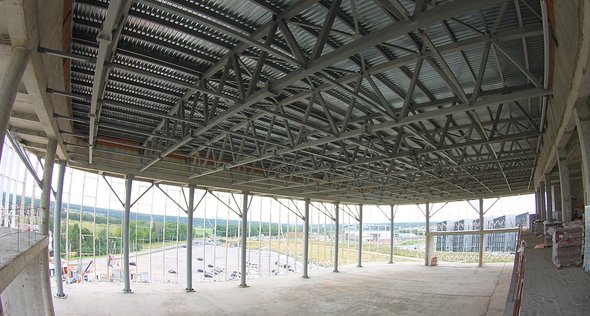

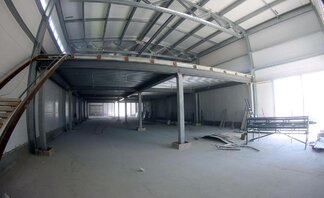

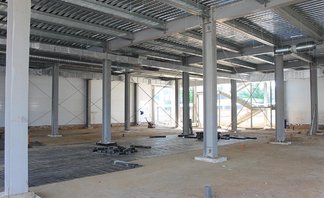

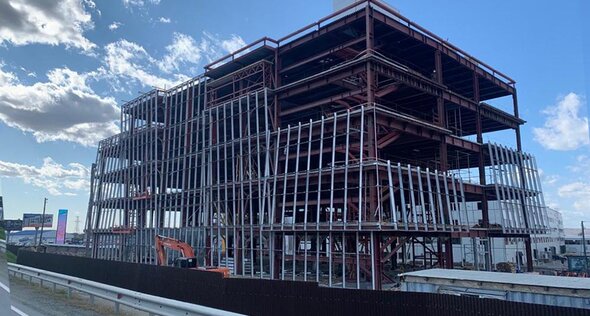

Сварные колонны и перекрытия + фермы из холодногнутых профилей

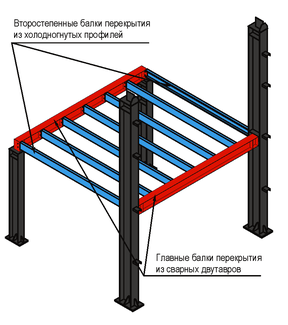

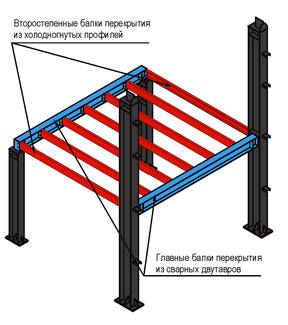

При необходимости организовать междуэтажные перекрытия, сохранив при этом большой свободный объем помещений (т.е. при наличии ограничений на расстояние между опорами перекрытия) колонны и главные балки перекрытия выполняют из сварного профиля. Размеры и форма сечения этих элементов выбираются исходя из требуемой нагрузки и других технических параметров объекта. Второстепенные балки перекрытий и конструкции покрытия (фермы), каркасы торцевых рам, а также прогоны и каркасы проемов изготавливают из холодногнутых оцинкованных профилей.

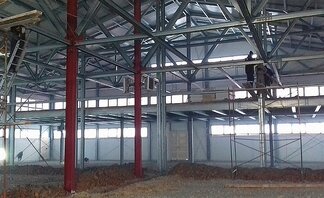

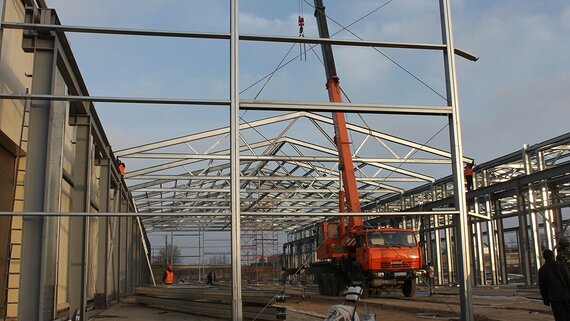

Каркас из холодногнутых оцинкованных профилей + сварная крановая эстакада

Данная схема широко используется при строительстве производственных, иногда - складских зданий, оборудованных одним или несколькими кранами опорного типа. Каркас здания полностью изготавливается из холодногнутых оцинкованных профилей. Конструкция каркаса серии СТЕРК® подробно описана здесь. Крановая эстакада представляет собой самостоятельную конструкцию, не передающую нагрузку на основной каркас и рассчитанную в соответствии с требуемыми параметрами кранового оборудования (грузоподъемностью, длиной хода и пролетом крана, требуемой высотой подъема). Конструкции эстакады – колонны и подкрановые балки – выполняются из сварных двутавров постоянного сечения с жестким опиранием колонн на фундамент и шарнирным сопряжением с подкрановыми балками. Поперечная устойчивость каркаса эстакады обеспечивается защемлением колонн на фундаментах, продольная – вертикальными связями между колоннами эстакады.

Сочетание полностью оцинкованного несущего каркаса и независимой крановой эстакады из сварного профиля повышает уровень безопасности здания и позволяет минимизировать цену и сроки его изготовления за счет следующих факторов:

- конструктивная независимость крановой эстакады и каркаса здания расширяет возможности оптимизации проекта: например, эстакада может занимать только часть площади здания, либо могут быть установлены несколько эстакад разной грузоподъемности. Это позволяет оптимизировать весовые характеристики и стоимость конструкций здания в целом;

- использования серийного решения СТЕРК® для каркаса здания позволяет изготовить его в более сжатые сроки и по более привлекательной цене, поскольку этап проектирования каркаса уже выполнен;

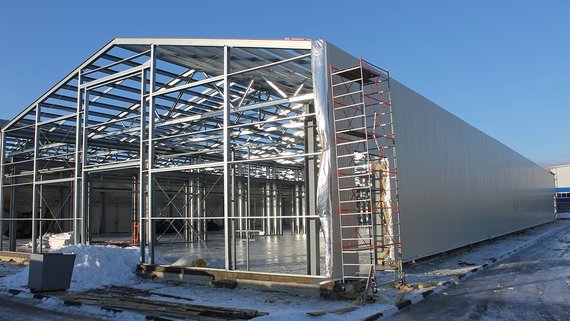

- полностью оцинкованный стальной каркас СТЕРК® обладает высокими технико-экономическими характеристиками, позволяющими оптимизировать затраты на строительство: скорость и простота сборки с минимальным влиянием человеческого фактора на результат; малый вес конструкций и возможность их компактной транспортировки, высокий уровень антикоррозионной защиты несущих конструкций;

!

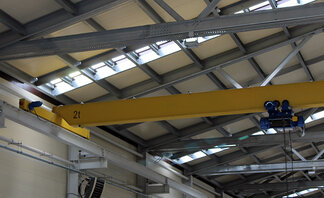

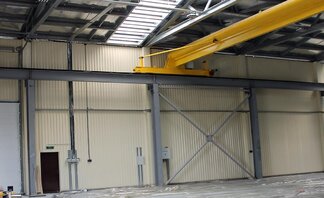

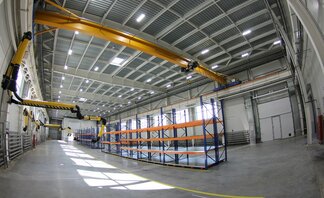

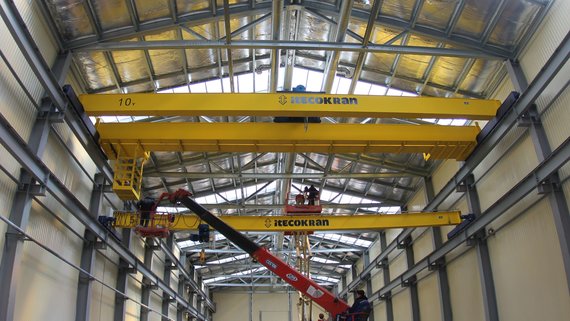

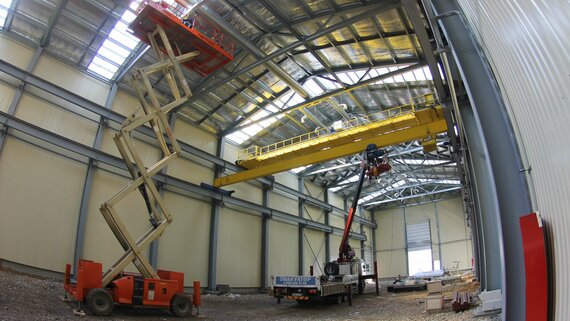

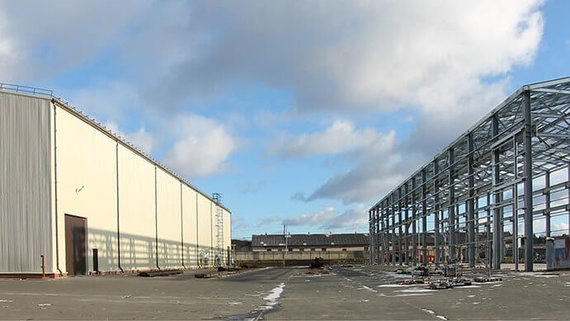

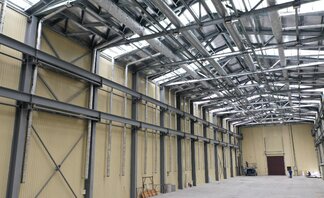

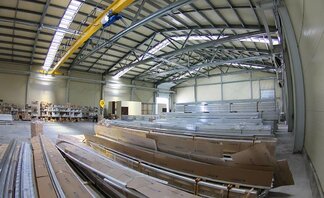

Примерами серийных зданий СТЕРК ® с независимыми крановыми эстакадами могут быть цеха завода легких металлоконструкций «Андромета», в каждом из которых установлено от 1 до 3 кран-балок.

Размеры зданий: 24 х 84 х 7,8 м.

Крановое оборудование:
- грузоподъемность до 10 т.
- пролет крана 22,16м.
- отметка верха балки 6,05 м

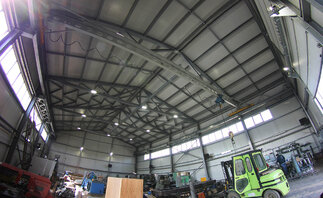

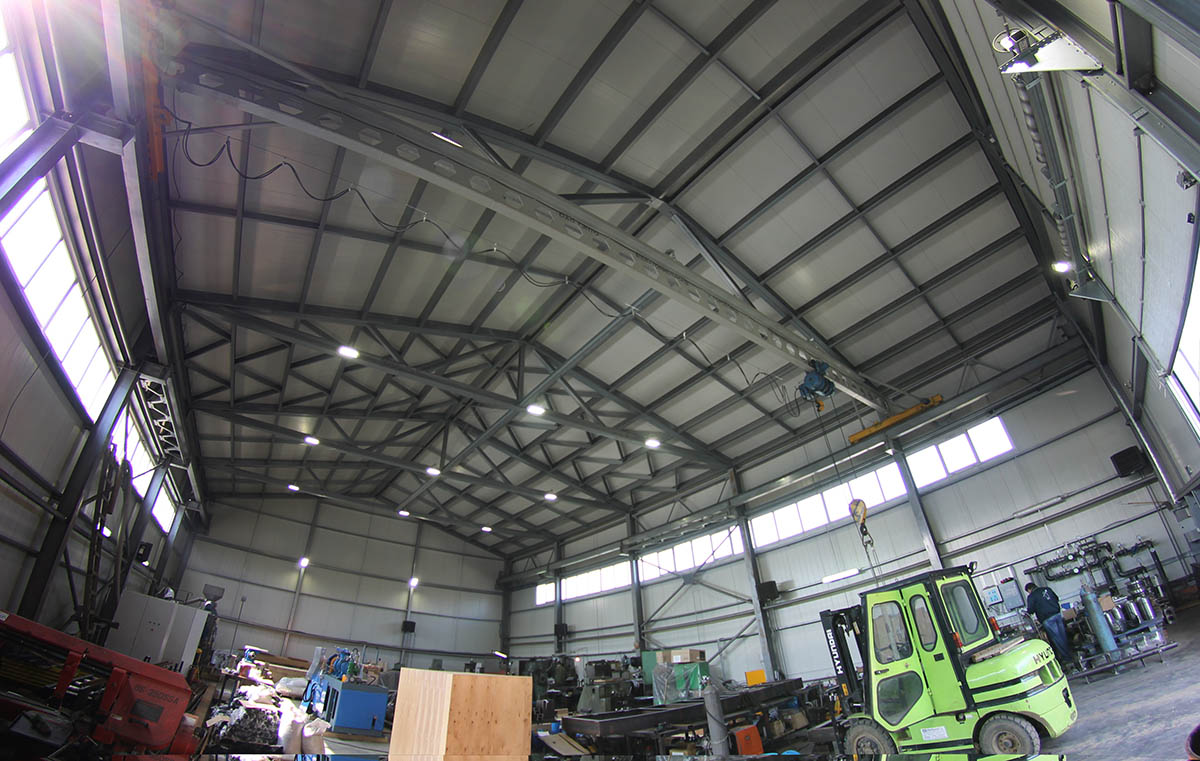

img img img img img img

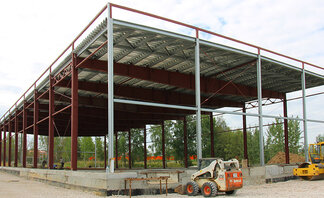

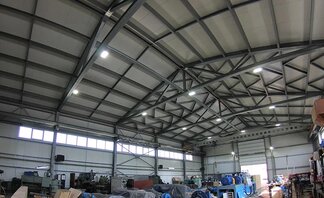

Крановое здание с совмещенной эстакадой + фермы из гнутых профилей

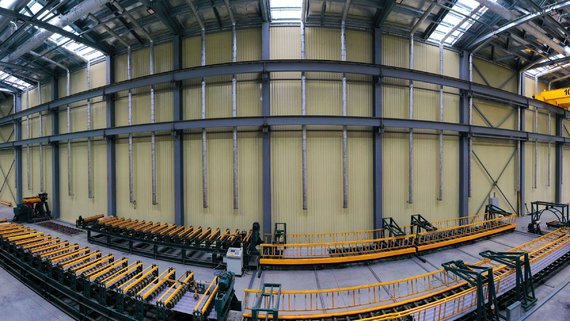

В этом решении колонны здания и подкрановые балки вместе с элементами пространственной жесткости представляют собой одновременно и систему опор здания, и крановую эстакаду, на которую шарнирно опирается система кровельного покрытия. Колонны и подкрановые балки выполняются из сварных двутаврововых профилей соответствующего нагрузкам сечения. Каркас кровельного покрытия представляет собой систему из ферм, кровельных прогонов, горизонтальных связей и элементов пространственной жесткости покрытия. Все элементы кровельного покрытия, а также фахверки, стеновые прогоны и каркасы оконных, дверных и воротных проемов изготавливаются из оцинкованных профилей.

!

Примерами комбинированных каркасов СТЕРК ® с крановыми эстакадами, опираемыми на колонны зданий, могут быть быть цеха 5 и 6 завода легких металлоконструкций «Андромета», в каждом из которых устроены двухуровневые крановые эстакады. Нижний уровень позволяет установить 3 крана грузоподъемностью 5 т каждый, причем подкрановые балки рассчитаны на одновременную работу 2-х кранов в одном пролете. Верхний уровень рассчитан на установку 2-х кранов грузоподъемностью 10 тонн каждый, также работающих в сцепке.

Размеры зданий: 18 х 84 х 12 м.

Крановые эстакады - двухуровневые, совмещены с колоннами здания:
- 1 уровень: отм. подкрановых балок +6,98 м, краны г/п 5 т – 2 шт.(работают в сцепке) + 1 шт.
- 2 уровень: отм. подкрановых балок +9,68 м, краны г/п 10 т – 2 шт., работают в сцепке

img img img img img img img

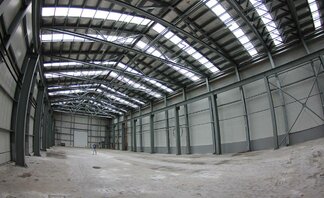

Сварные рамы переменного сечения + прогоны из гнутых профилей

Cхема эффективна для большепролетных зданий (30 м и более), при высоких технологических нагрузках (например – от кранового оборудования грузоподъемностью 15 т и более), а также для зданий с особыми условиями эксплуатации, например – пожароопасные производства или склады горючих материалов, экстремальные климатические нагрузки (снег, ветер). Наилучшие показатели металлоемкости обеспечивают каркасы из рам переменного сечения, выполненных из сварных двутавров. Переменные сечение могут иметь ригели и колонны, либо только ригели. Способы сопряжений колонны с ригелем (шарнирное, фланцевое, жесткое) и с фундаментом определяются выбранной конструктивной схемой каркаса. Прогонные системы для монтажа ограждающих конструкций рационально выполнить из легких тонкостенных холодногонутых профилей, что не только в 2-2.5 раза снизит вес, а значит и стоимость самой прогонной системы, но и уменьшит нагрузку на несущие рамы.

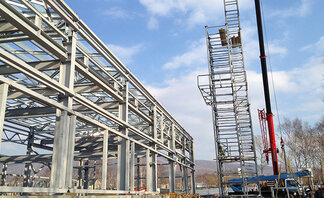

ПОЛНОСТЬЮ СВАРНЫЕ КАРКАСЫ

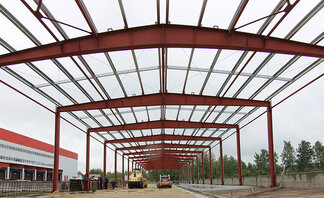

Основные сферы применения полностью сварных несущих каркасов – крупные промышленные и инфраструктурные сооружения, уникальные объекты, особые условия строительства, специальные требования по огнестойкости и ряд других случаев, когда конструкции должны иметь большой запас несущей способности и воспринимать весьма высокие статические и/или динамические нагрузки. Как правило, полностью сварные каркасы выпускаются заводом «Андромета» на основании готовых проектов КМ, предоставляемых Заказчиком. В собственных проектных решениях, ориентированных на современную технологическую базу, компания, как правило, применяет более экономичные комбинированные каркасы.

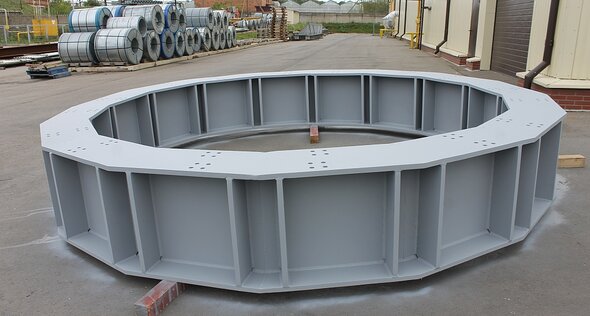

Металлоконструкции объекта Приморская ТЭС
Приморская ТЭС, г.Калининград

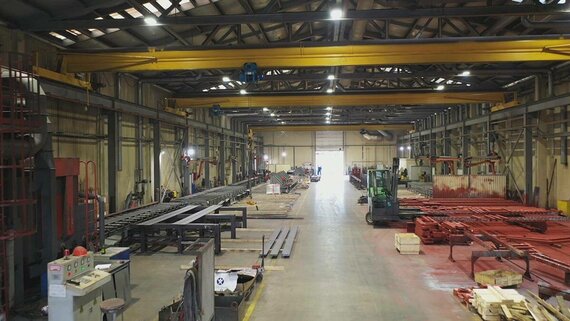

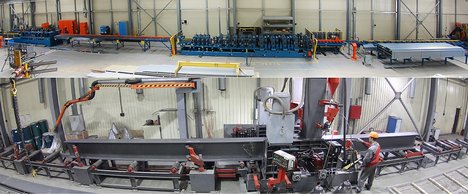

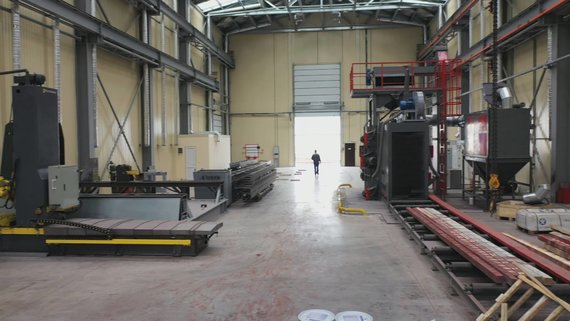

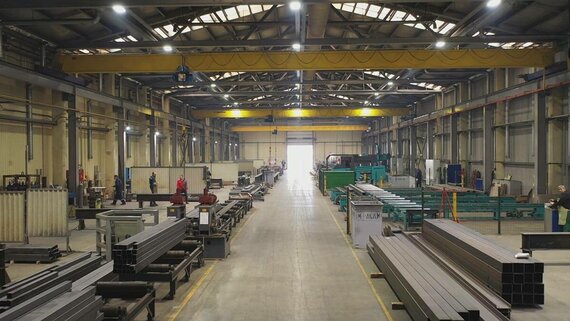

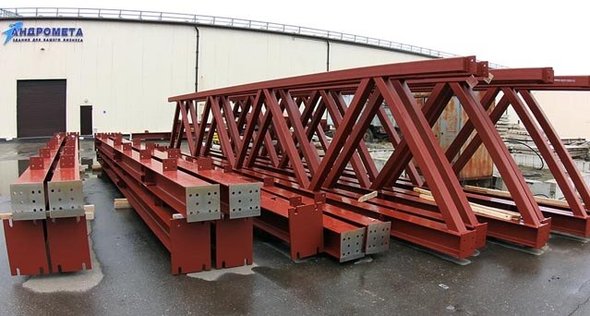

Производство сварных конструкций на заводе «Андромета»

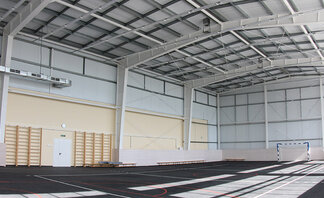

Спортивный центр в ИЗ Сколково

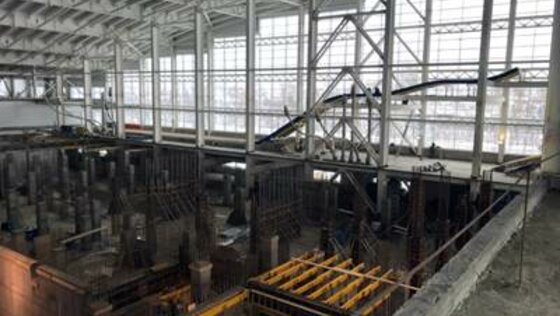

Водно-спортивный комплекс Аква-Сити, г.Южно-Сахалинск
Спортзал спортивно-культурного центра, Калужская область
Технологический комплекс (Атомпром)

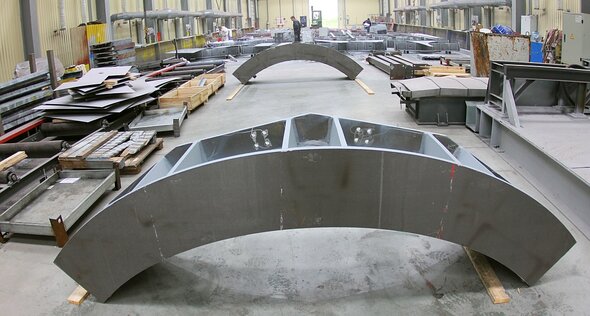

Элемент конструкции силосного корпуса завода «Нестле»
Птицефабрика «Калужская»
Каркас ангара для военной техники
