Здание сборочного цеха предприятия по производству оборудования для автосервисов и дизельной аппаратуры построено в Малоярославецком районе Калужской области.
Данный проект компактного и функционального кранового здания может быть интересен для промышленных предприятий среднего и малого бизнеса. Проект подходит для повторного применения в климатических условиях Центральной России (I – III снеговые районы, I ветровой район).
Это пример кранового здания на комбинированном каркасе из сварных, прокатных и холодногнутых стальных профилей.

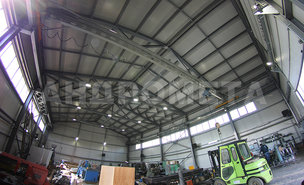

Размеры здания 18 х 30 м, полезная высота – 8 м. Здание оборудовано мостовым краном грузоподъемностью 5 тонн. Опирание подкрановых балок осуществляется непосредственно на колонны здания, узлы опирания - шарнирные. Совмещение функций опор крана с колоннами - наиболее экономичный с точки зрения расхода металла, а значит и цены каркаса способ устройства крановой эстакады. Колонны, принимающие на себя как нагрузки самого здания, так и статические и динамические нагрузки крана, выполнены из сварных двутавровых профилей постоянного сечения. Подкрановые балки изготовлены из прокатных широкополочных двутавров.

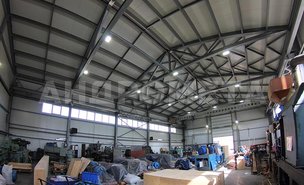

Здание имеет скатную кровлю с уклоном 25 %. Основные несущие конструкции покрытия – треугольные фермы серии СТЕРК. Они, а также стеновые и кровельные прогоны изготовлены из стальных холодногнутых профилей.

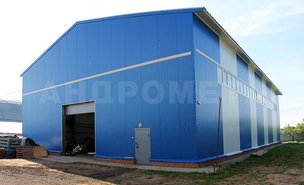

В качестве ограждающих конструкций кровли и стен цеха использованы сэндвич-панели с минераловатным сердечником толщиной 120 мм и 100 мм соответственно.
