Строительство 4-этажного производственного корпуса в Обнинске

23 августа 2019

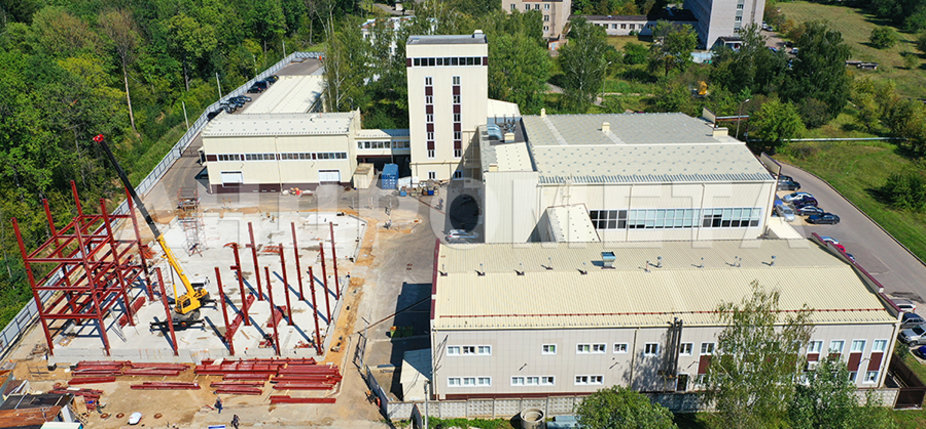

Завод «Андромета» выполнил очередной заказ предприятия, специализирующегося на производстве приборов и оборудования для атомных электростанций. На этот раз на основании чертежей КМ, предоставленных Заказчиком, была выпущена рабочая документация КМД и изготовлены ~ 240 тонн сварных металлоконструкций для строительства четырехэтажного производственного корпуса. В отдельно стоящем здании размерами 39 х 29,22 х 15,3 м разместится цех металлообработки со встроенными административно-бытовыми помещениями.

Цех площадью 13,4 х 39 м и высотой 15,3м занимает центральный не перекрытый внутри объем здания. По периметру на отметках +4.600, +7.900, +11.100 м располагаются перекрытия, опирающиеся на сетку колонн и разделяющие объем здания на 4 (в некоторых частях – 3) этажа, предназначенных под административно-бытовые помещения.

Каркас здания состоит из ряда многопролетных поперечников, состоящих из колонн, ферм и балок постоянного сечения, изготовленных из горячекатанных профилей. Соединения элементов предусмотрены на болтах нормальной прочности, а также на монтажной сварке и фланцах с высокопрочными болтами. По предложению инженеров «Андрометы» прогонные системы здания были выполнены из холодногнутых С-образных профилей, что позволило уменьшить вес этих элементов вдвое по сравнению с изначально предполагавшимися прогонами из прокатных швеллеров.

Перекрытия и плоская эксплуатируемая кровля - монолитные плиты по несъемной опалубке из профлиста. В центральной части кровли над помещением цеха устроены 6 зенитных фонарей для естественного освещения. Ограждающие конструкции стен - сэндвич-панели с минераловатным сердечником толщиной 150 мм.

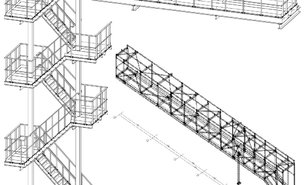

Кроме здания цеха, в поставку завода «Андромета» входили также конструкции 5-маршевой наружной лестницы, двух внутренних балконов размерами 2,16х13,4м и 2,13х18,4м и надземной переходной галереи размерами 2,5х36,9 м, соединяющей новое здание с существующим в уровне 2-го этажа.

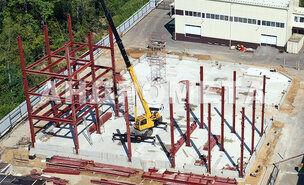

В настоящий момент заказ полностью отгружен и на площадке выполняется монтаж металлоконструкций каркаса.

С заказчиком этого здания «Андромету» связывает длительное сотрудничество, которое началось в 2015 году со строительства уникального производственного здания высотностью 7 этажей. Сложные и потенциально опасные технологические процессы и прецизионное оборудование, применяемое в производстве, обусловили повышенные требования по надежности, устойчивости к прогрессирующему обрушению, способности конструкций воспринимать особые нагрузки и компенсировать малейшие вибрации.

Проектному бюро и производству компании «Андромета» удалось успешно решить эту ответственную задачу. С тех пор по мере расширения своих производственных мощностей, заказчик периодически доверяет нам заказы на проектирование и поставку новых зданий и сооружений.

О проекте технологического комплекса и характеристиках уже построенных зданий, входящих в его состав, можно узнать здесь.
