Представляем еще один пример промышленного объекта, построенного по технологии ЛСТК СТЕРК® от компании «Андромета». Это производственный цех предприятия по производству стеклокерамических изделий в г.Киров Калужской области. Здание цеха размерами 12 х 36 м и высотой 6,6 м возведено на серийном каркасе СТЕРК®, полностью изготовленном из стали 350 с цинковым покрытием толщиной 20 мкм (ГОСТ 14918). Все несущие элементы и вторичный каркас выполнены из холодногнутых С-профилей с толщиной стенки до 3,5 мм и высотой до 380 мм.
Каркас организован по рамно-связевой схеме: несущие поперечники из колонн постоянного сечения и ферм треугольного очертания объединены системой связей, разрезных прогонов и распоров, обеспечивающих распределение нагрузок и пространственную жесткость конструкции.
Особенность системы СТЕРК® - полный отказ от использования черного металла: все элементы каркаса стыкуются непосредственно друг с другом и соединяются болтами.
Получается прочная силовая конструкция, способная нести не только все нормативные нагрузки, но еще и технологические: трубопроводы, кабели и светильники крепятся прямо к каркасу, что упрощает устройство инженерных сетей.

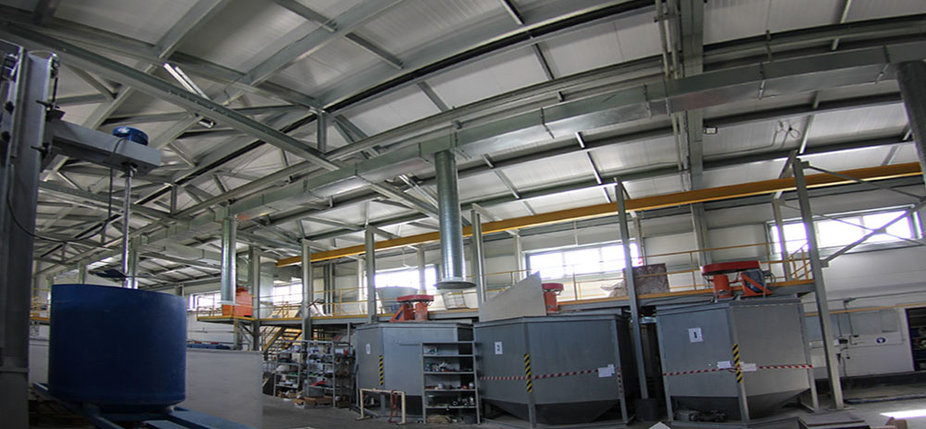

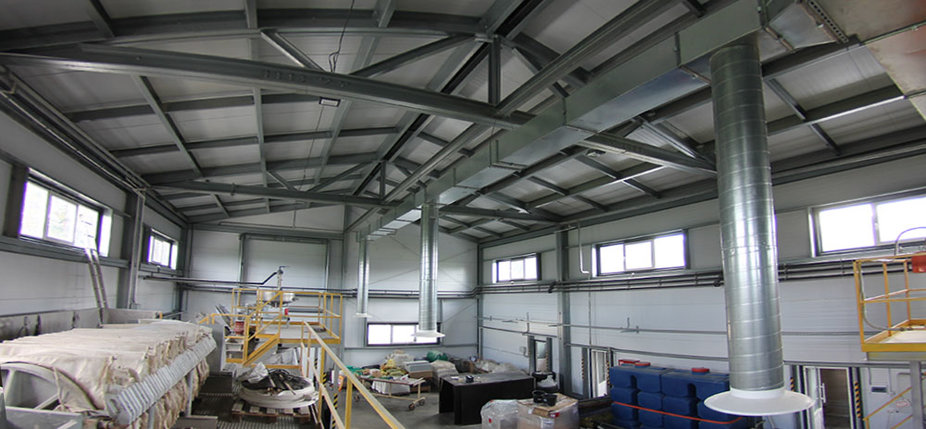

Это хорошо видно на примере данного объекта: цех стеклокерамики насыщен оборудованием и коммуникациями, которые подвешены прямо к элементам покрытия.
Это облегчает конструкцию, удешевляет монтаж и дальнейшую эксплуатацию: полностью оцинкованный каркас не нуждается в антикоррозийной обработке.
Но чтобы изготовить такой каркас, нужно особое оборудование, сделанное по индивидуальному техническому заданию. В России такие конструкции из холодногнутых профилей выпускает только завод «Андромета».

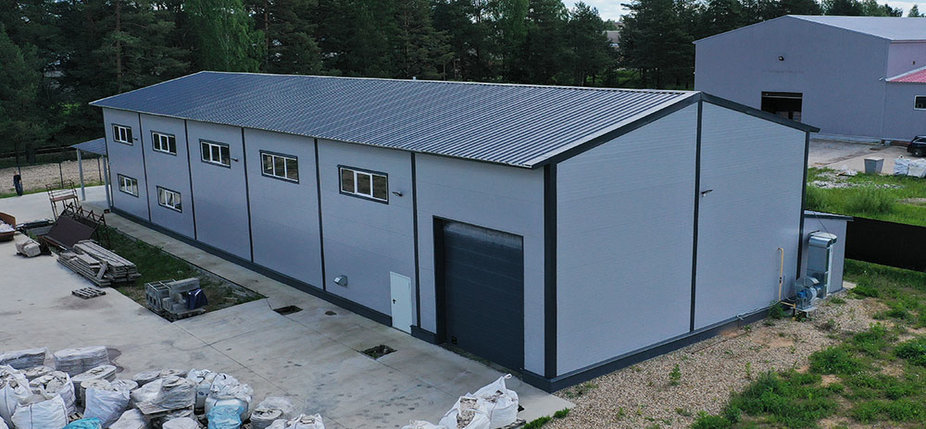

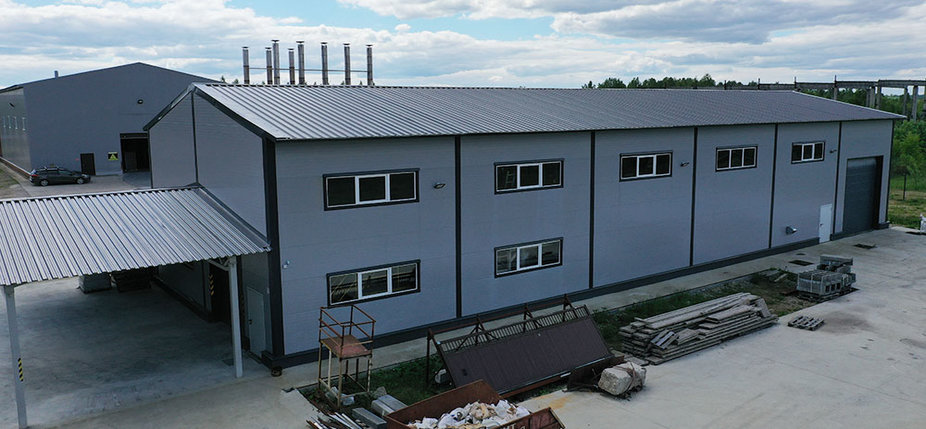

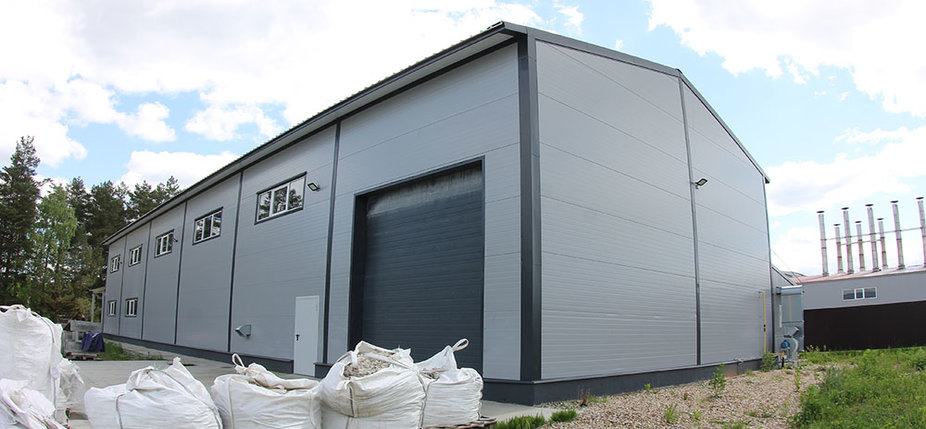

В нашу поставку входил каркас здания и комплект нащельников для монтажа ограждающих конструкций. По просьбе заказчика был выпущен также проект ограждающих конструкций, включающий схемы раскладки, руководство по монтажу и спецификации для заказа материалов. Здание цеха обшито сэндвич пенелями с минераловатным сердечником - кровельными толщиной 120 мм и стеновыми 100 мм в горизонтальной раскладке.
Цех стеклокерамики построен в 2019 году, и сейчас активно эксплуатируется. Заказчик любезно предоставил нам возможность внутренней съемки работающего цеха, за что мы выражаем ему искреннюю признательность.
