Лучшие проекты: холодильный склад на 10 000 куб.м

19 декабря 2022

Вашему вниманию – готовый проект быстровозводимого холодильного склада для яблок на 2000 тонн единовременного хранения. Охлаждаемый объем склада составляет ~ 10 тысяч кубометров. Общая площадь объекта  – 1491 м2, что согласно законодательству позволяет построить склад холодильник без прохождения экспертизы проекта.

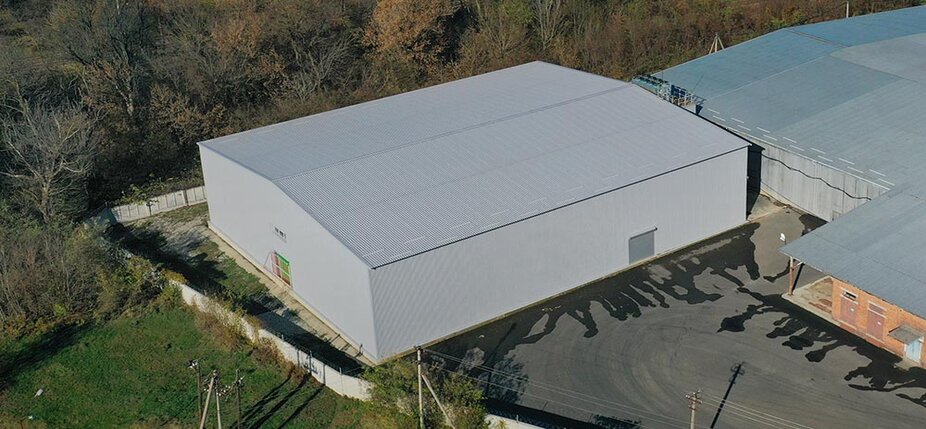

Холодильный склад на 10 000 куб.м

Фруктохранилище представляет собой трехпролетное здание шириной 35,5 м, длиной 42 м  и высотой 8,2 м с антресолью размерами в плане 5,5 х 12 м.  Планировка здания – типичная для складов-холодильников: центральный технологический коридор шириной 5,5 м и два ряда холодильных камер, симметрично расположенных в боковых пролетах шириной 15 метров каждый. Общее количество холодильных камер - 8 штук: 6 камер объемом ~1400 м3  (12 х15х8 м) и 2 – объемом ~700 м3  (6 х15х8 м).

Над центральным пролетом расположена технологическая антресоль с одномаршевой лестницей, покрытие антресоли и ступеней выполнено из стального рифленого листа. В боковых пролетах предусмотрены стальные продольные балки для закрепления воздухоохладителей.

Склад холодильник спроектирован на основе типовых решений компании «Андромета» и представляет собой здание с комбинированным каркасом из оцинкованных ЛСТК профилей (трапециевидные фермы покрытия, прогоны, каркасы проемов) и сварной двутавровой балки постоянного сечения (колонны, балки перекрытия антресоли). Такое сочетание материалов обеспечивает необходимую несущую способность металлоконструкций при минимальных весовых характеристиках.

Холодильные камеры из сэндвич панелей

Холодильные камеры выполнены из сэндвич панелей с PIR наполнителем толщиной 120 мм (потолок, внешние стены) и 100 мм (внутренние стены). Крепление потолочных балок в холодильных складах от «Андрометы» осуществляется к нижним поясам ферм покрытия без промежуточных подконструкций, что удешевляет проект и ускоряет монтаж. Снаружи кровля и стены здания облицованы профилистом.

Условия строительства

  • Расчетная снеговая нагрузка 140 кг/м2
  • Нормативное значение ветрового давления 48 кг/м2
  • Сейсмичность площадки строительства 8 баллов
  • Расчетная температура наружного воздуха –19оС

Этажерка для холодильного оборудованияДополнительно в комплект поставки включена двухъярусная этажерка для холодильного оборудования размерами в плане 5,5 х 7,0 м, примыкающая к торцу здания. Первый этаж, расположенный на отметке +4,5 м, предназначен для размещения компрессорной холодильной станции, на втором ярусе (+8,22 м) установлен воздушный конденсатор. Перекрытия рассчитаны по полезные нагрузки 500 кг/м2. Доступ на первый этаж предусмотрен с антресоли здания, а на второй - по  наружной лестнице-стремянке. Колонны сооружения изготовлены из трубы квадратного сечения, главные балки перекрытий – из сварного двутаврового профиля, остальные несущие конструкции – из оцинкованных профилей. В качестве покрытия этажей используется рифленый настил, который одновременно служит и кровлей этажерки. Стеновое ограждение выполнено из  профлиста. Первый ярус сооружения – утепленный: стены  и потолок обшиты PIR панелями.

На страничку проекта

Здание фруктохранилища спроектировано и изготовлено по заказу постоянного клиента компании «Андромета»  – ведущего садоводческого предприятия Краснодарского края ОАО «Агроном». Монтаж здания выполнили  подрядные организации, входящие в наш консорциум по поставке складов-холодильников под ключ. С другими проектами фруктохранилищ и других быстровозводимых зданий из металлоконструкций, совместно реализованными нашими командами, можно ознакомиться в разделе Готовые проекты.

Благодарим Заказчика и наших партнеров-строителей за содействие в проведении фотосъемок объекта.
