Компания «Кубанский стандарт» из г.Усть-Лабинск Краснодарского края специализируется на производстве натуральных овощных и фруктовых пюре для детского питания из качественного свежего сырья, выращиваемого кубанскими агропредприятиями. Компания интенсивно развивается, год от года наращивая объем и ассортимент выпускаемой продукции. Для размещения очередной технологической линии потребовалось строительство нового цеха. Быстро окупив и приумножив вложенные в это средства, предприятие получило возможность построить также новый АБК.
Сотрудничество предприятия с ЗМК «Андромета» началось с заказа на проектирование и поставку здания быстровозводимого цеха для размещения новых технологических линий. Цех нужно было возвести на действующей производственной площадке, рационально вписав новый объект в существующую застройку. При этом необходимо было выдержать строгие технические требования к зданию со стороны поставщиков уже заказанного оборудования и санитарные нормы пищевого производства.
Заключению договора предшествовала объемная предпроектная стадия: выезд технических специалистов «Андрометы» на площадку строительства, изучение характеристик и компоновочных решений технологических линий, для которых предназначалось здание, совместный с заказчиком мозговой штурм. В результате была выработана оптимальная конфигурация будущего промздания, состоящего из двух независимых объемов: производственного цеха и санитарно-бытового блока.

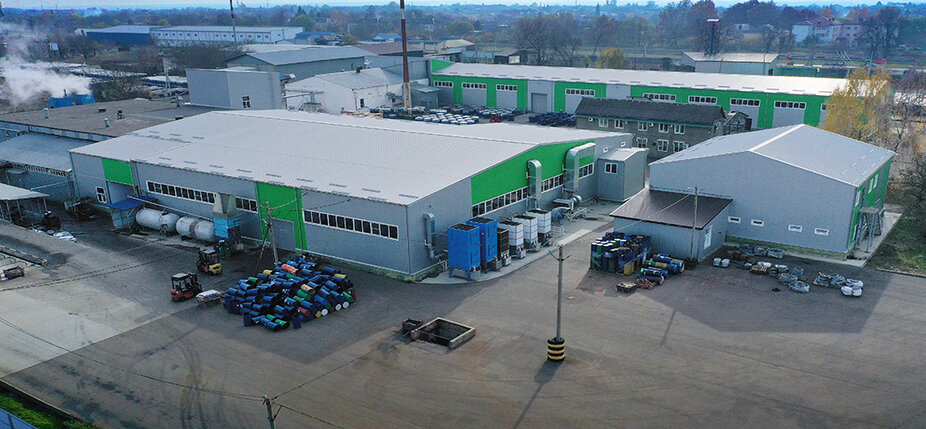

Производственный цех
Одноэтажное здание цеха имеет асимметричную компоновку и состоит из двух частей: двухпролетной (ширины пролетов 7,5м и 24м) длиной 36 м и однопролетной шириной 24 м и длиной 12 м. Полезная высота цеха - 6,5 м, шаг рам металлокаркаса - 6 м. Кровля здания – двускатная с уклоном 10%. По длинной стороне к цеху примыкает односкатное двухэтажное здание санитарно-бытового блока размерами 9х18 м и полезной высотой 6,132 м.
Нестандартная высота была принята, чтобы обеспечить сопряжение с цехом без перепада высот, исключив повышенные нагрузки на кровлю из-за «снегового мешка».
Реализовать эту конфигурацию с минимальным расходом стали (а значит, и денег заказчика) позволило применение комбинированных металлоконструкций каркаса: колонны и главные балки перекрытия двухэтажного блока выполнены из двутавровой сварной балки, а все остальные конструкции (фермы покрытия, второстепенные балки перекрытия, прогоны, фахверки) – из оцинкованных ЛСТК профилей. Такое решение облегчило конструкцию, а также уменьшило объем грузоперевозок и фундаментных работ.
Оптимизиция компоновочных и конструктивных решений зданий позволила ощутимо сэкономить затраты на строительство нового цеха и уже через год после его запуска предприятие добилось рекордных финансовых показателей. Это позволило ему осуществить еще один строительный проект, который снова был поручен компании «Андромета», уже доказавшей эффективность своих конструкций.
АБК и ангар-башня
На втором этапе были возведены еще два объекта: двухэтажный административно-бытовой корпус общей площадью порядка 650 кв.м и технологическая башня высотой 12,5 метров.
Здание быстровозводимого АБК размерами 18х18 м и полезной высотой 6,5 метров тоже имеет комбинированную структуру: сварные двутавровые колонны и фермы из ЛСТК серии СТЕРК® с бесфасоночными соединениями элементов. Такой способ соединения не только снижает вес конструкции, но и повышает ее долговечность благодаря отсутствию чернометаллических фасонных деталей. Межэтажное перекрытие АБК опирается на сетку колонн, установленных с шагом 6 х 6 м и систему главных и второстепенных стальных балок. Перекрытие представляет собой монолитную железобетонную плиту по несъемной опалубке из профлиста. Ограждающие конструкции стен и кровли выполнены из панелей сэндвич с базальтовым сердечником толщиной 100 мм.
| На страничку проекта |
Четвертый объект представляет собой ангар в виде башни размерами в плане 9 х 9 м и высотой 12,5 м с односкатной крышей. Несмотря на большую высоту здания, в этом проекте тоже используются легкие и технологичные в производстве и монтаже оцинкованные профили ЛСТК. Из них изготовлены балки покрытия и прогоны кровли и стен.
Строительство производственных объектов и административно-бытового корпуса из комбинированных металлоконструкций обошлось заказчику существенно дешевле, чем изначально планировалось. Этого удалось добиться за счет тщательной индивидуальной проработки конструкторских решений в привязке к локальным условиям и за счет рационального сочетания технологий ЛМК и ЛСТК. С этим и другими проектами производственных зданий и офисов, выполненными компанией «Андромета», можно ознакомиться в разделе нашего сайта Готовые проекты быстровозводимых зданий.
