Прогонные системы кровли и стен из Z-, С-, сигма- и шляпных профилей ЛСТК

Цена за тонну – от 181 900 руб. с НДС - 20%

Не является публичной офертой

Завод  строительных металлоконструкций «Андромета» предлагает прогоны из ЛСТК профиля: Z-образного, C-образного, сигма-образного и шляпного. Наши прогонные системы подходят для любых типов основного каркаса здания: стальных, железобетонных, деревянных конструкций.

Материал: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м. Профили изготавливаются по ТУ 1122-002-82866678-2013 и ТУ 1122-001-82866678-2011«Профили холодногнутые из оцинкованной стали для строительства»

до 3,5 мм
толщина стали
Сталь 350
по ГОСТ 14918, другие марки – по заданию
до 380 мм
высота профиля
Zn 275 гр/м³
по заданию – другие покрытия
Любые отверстия и вырезы на стенках и полках. Маркировка.
от 100 п.м.
объем заказа
± 1 мм
точность позиционирования отверстий
до 2000 т/мес.
объем производства
± 2 мм
геометрическая точность изготовления профиля

Типы профилей

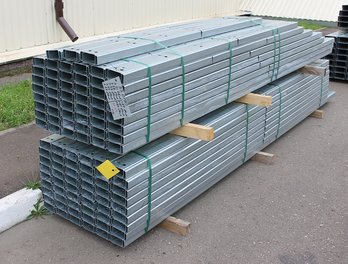

Z- профиль
Z- профиль
  • • высота стенки (H):от 100 до 380(400*) мм (+/- 2 мм)
  • • ширина полки (B): от50 до 125 мм(+/- 2 мм)
  • • величина отгиба (L):от 10(0*) до 35 мм
  • • углы отгиба: 55 о,90 о
  • • толщина металла (t): от 1,2 до 3,5 (3.6*) мм
  • • длина - по заданию, до 12 000 мм

* размеры по индивидуальному заданию
Цена по запросу

С- профиль (швеллер)
С- профиль (швеллер)
  • • высота стенки (H):от 100 до 380 (400*) мм (+/- 2 мм)
  • • ширина полки (B): от50 до 125 мм(+/- 2 мм)
  • • величина отгиба (L):от 10 (0*) до 35 мм
  • • толщина металла (t): от 1,2 до 3,5 (3.6*)мм
  • • длина - по заданию, до 12 000 мм

* размеры по индивидуальному заданию
Цена по запросу

Σ-профиль
Σ-профиль
  • • высота стенки (H): от 250 (230*) до 350 (370*)мм (+/- 2 мм)
  • • ширина полки (B): от 50 до 125 мм(+/- 2 мм)
  • • величина отгиба (L): от 10 (0*) до 35 мм
  • • профиль Сигмы: ширина головки (h) 75 мм, глубина (b) 30 мм, величина
  • • переходного участка (l) 18 мм
  • • толщина металла (t): от 1,2 до 3,5 (3,6*)мм
  • • длина - по заданию, до 12 000 мм

* размеры по индивидуальному заданию
Цена по запросу

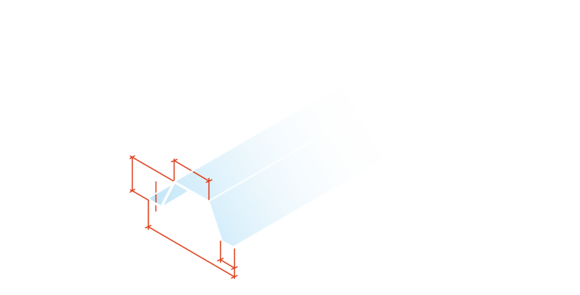

Шляпный профиль
Шляпный профиль
  • • высота стенки (B): 20 мм и 50 мм(+/- 2 мм)
  • • толщина металла (t): от 0,7 до 2 мм
  • • длина - по заданию, до 12 000 мм
  • • выпускается в 2 модификациях: с дополнительным краевым отгибом и без

* размеры по индивидуальному заданию
Цена по запросу

Схемы установки металлических прогонов: разрезная либо неразрезная, согласно заданию. Крепление прогонов: на болтах нормальной точности или саморезах.

Преимущества прогонов из ЛСТК

С появлением на рынке прогонных систем из легких стальных тонкостенных конструкций, сочетающих малый вес со способностью воспринимать значительные нагрузки, они заметно потеснили более массивные и неудобные в монтаже прокатные  прогоны из швеллера и тем более – двутавра. Эффективность прогонов из ЛСТК обусловлена развитой высотой при тонкой стенке. Прогоны сплошного сечения из ЛСТК профилей производства «Андромета» выпускаются высотой до 400 мм при толщине стенки 1,2 - 3,5 мм.

Сфера применения прогонных профилей

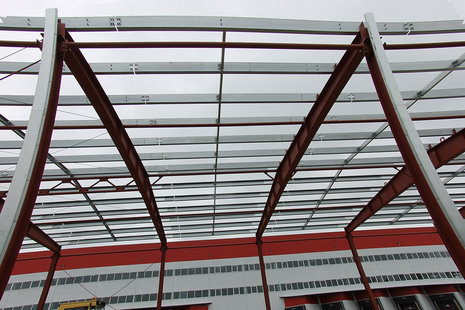

Разрезная схема установки прогоновПрогонные профили применяются при устройстве кровель в зданиях самых разных назначений: жилых домов, производственных помещений, сельскохозяйственных построек, разнообразных бизнес-объектов (логистика, торговля, автобизнес), спортивных сооружений.

В системе кровли прогоны выполняют несколько задач:

  1. восприятие и передача нагрузок с поверхности крыши на несущие конструкции здания
  2. подкрепляющее воздействие на несущие кровельные конструкции – стропильные балки, фермы, ригели
  3. поддержка кровельного покрытия – профнастила, плит, листов, сэндвич панелей.

Форма, материал и схемы установки прогонов (разрезная или неразрезная) определяются конструктивными решениями здания – шагом несущих конструкций покрытия, на которые опираются прогоны, типом крыши (односкатная, двускатная, многоскатная, плоская, вальмовая), а также углом ската кровли.

Прогоны для производственных и коммерческих зданий

Прогоны кровли промздания из Z-профилейКаркасы зданий производственного и коммерческого назначения, как правило, организованы по рамной схеме. Стропильные конструкции (фермы, ригели или балки) совместно с колоннами образуют рамы, шаг установки которых варьируется обычно от 3 до 12 м (чаще всего 6 м). Прогоны в таких зданиях устанавливают по верхним поясам ферм или балок покрытия перпендикулярно им. Шаг между рядами прогонов обычно составляет 1,5 – 3 м.  Сечение прогонов подбирают, исходя из воспринимаемых ими нагрузок, которые тем больше, чем больше шаг установки стропильных конструкций, на которые они опираются. Прогоны для зданий рамного типа изготавливают из профилей Z-образного, U-образного, С-образного (или S-образного) сечений высотой до 400 мм. Во многих системах рамного типа, наряду с кровельными, используют также стеновые прогоны, назначение которых – служить основанием для крепления ограждающих конструкций стен.

Прогоны кровли жилого дома из  шляпных профилейПрогоны для жилых домов и общественных зданий

Скатные крыши жилых домов, как правило, имеют небольшой шаг установки стропильных конструкций – например, в каркасных домах принята модульная размерная сетка с основным шагом 0,6 м. Для перекрытия такого небольшого пролета целесообразно использовать вентилируемые прогоны из шляпного профиля высотой 20 – 50 мм.

Расстояние между рядами прогонов обычно принимают равным от 0,6  до 1 м.

Функция кровельных прогонов в таких зданиях – поддерживать основание кровельного покрытия – листовые материалы либо профнастил.

Прайс-лист на профили

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные цены наиболее ходовых позиций номенклатуры ЛСТК профилей, выпускаемых по ТУ 1122-002-82866678-2013. Узнать, сколько стоит оцинкованный профиль с другим артикулом, можно по бесплатному номеру 8 800 5555 166.

С - профиль

Артикул Размеры, мм Площадь сечения, мм2 Масса    1п.м.,кг Цена, руб./п.м.
t H B (А) Fсж
С - профиль
АС100x50x12,6x1,2 1,2 100 50 2,52 1,63 1,98 360
АС145x50x11,6x1,2 1,2 145 50 3,04 1,56 2,38 433
АС100x50x13,8x1,6 1,6 100 50 3,36 2,61 2,64 480
АС135x50x15,5x2 2,0 135 50 4,92 3,71 3,86 702
АС150x75x16,8x1,6 1,6 150 75 5,06 2,87 3,97 722
АС200x75x20,0x2 2,0 200 75 7,40 4,41 5,81 1 057
АС200x75x21,5x2,5 2,5 200 75 9,25 6,35 7,26 1 321
АС250x110x23,5x2,5 2,5 250 110 12,35 6,74 9,69 1 763
АС350x65x19,9x3 3,0 350 65 14,82 7,82 11,63 2 115
АС250x110x24,9x3 3,0 250 110 14,82 9,44 11,63 2 115
АС300x120x29,9x3,5 3,5 300 120 19,99 12,89 15,69 2 854
АС380x125x29,9x3,5 3,5 380 125 23,14 12,84 18,16 3 303

Z - профиль

Артикул Размеры, мм Площадь сечения, мм2 Масса    1п.м.,кг Цена, руб./п.м.
t H B (А) Fсж
Z - профиль
АZ100x50x12,6x90x1,2 1,2 100 50 2,52 1,63 1,98 360
АZ145x50x11,6x90x1,2 1,2 145 50 3,04 1,56 2,38 433
АZ100x50x13,8x90x1,6 1,6 100 50 3,36 2,61 2,64 480
АZ200x50x16,8x90x1,6 1,6 200 50 5,06 2,75 3,97 722
АZ150x65x18,0x90x2 2,0 150 65 5,92 4,20 4,65 845
АZ250x55x15,0x90x2 2,0 250 55 9,88 4,48 5,81 1 057
АZ200x75x21,5x90x2,5 2,5 200 75 9,25 6,35 7,26 1 321
АZ250x55x17,9x90x3 3,0 250 55 11,10 7,25 8,71 1 585
АZ350x65x18,5x90x2,5 2,5 350 65 12,35 5,82 9,69 1 763
АZ300x90x19,9x90x3 3,0 300 90 14,82 8,54 11,63 2 116
АZ300x65x19,9x90x3,5 3,5 300 65 15,44 9,83 12,12 2 204
АZ380x125x29,9x90x3,5 3,5 380 125 23,14 12,84 18,16 3 303

Σ - профиль

Артикул Размеры, мм Площадь сечения, мм2 Масса    1п.м.,кг Цена, руб./п.м.
t H B (А) Fсж
Σ - профиль
АΣ200x70x32,3x1,2 1,2 200 70 5,04 3,65 3,96 720
АΣ250x60x17,3x1,2 1,2 250 60 5,04 3,51 3,96 720
АΣ200x85x18,5x1,6 1,6 200 85 6,72 4,96 5,28 960
АΣ200x65x14,6x2 2,0 200 65 7,40 6,60 5,81 1 057
АΣ250x95x26,5x1,6 1,6 250 95 8,10 5,90 6,36 1 157
АΣ200x50x11,1x2,5 2,5 200 50 8,25 7,92 6,48 1 179
АΣ350x55x11,6x2 2,0 350 55 9,88 7,24 7,76 1 412
АΣ300x75x18,1x2,5 2,5 300 75 12,35 10,89 9,69 1 763
АΣ250x95x24,6x3 3,0 250 95 14,82 13,75 11,63 2 115
АΣ350x55x14,6x3 3,0 350 55 14,82 12,86 11,63 2 115
АΣ300x110x24,6x3,5 3,5 300 110 19,99 18,19 15,69 2 854
АΣ350x125x29,6x3,5 3,5 350 125 23,14 19,48 18,16 3 303

Шляпный профиль

Артикул Размеры, мм Площадь сечения, мм2 Масса    1п.м.,кг Цена, руб./п.м.
t H B (А) Fсж
Шляпный профиль
АШ1 20х0,7 0,7 20 103 (55) 0,77 0,59 0,69 126
АШ1 20х0,8 0,8 20 103 (55) 0,88 0,70 0,78 142
АШ1 20х0,9 0,9 20 103 (55) 1,01 0,83 0,88 160
АШ1 20х1,0 1,0 20 103 (55) 1,13 0,95 0,97 176
АШ1 20х1,2 1,2 20 103 (55) 1,37 1,22 1,16 211
АШ1 20х1,6 1,6 20 103 (55) 1,85 1,80 1,53 278
АШ1 20х2,0 2,0 20 103 (55) 2,28 2,28 1,90 346
АШ1 50х0,7 0,7 50 149 (60) 1,26 0,50 1,14 207
АШ1 50х0,8 0,8 50 149 (60) 1,45 0,69 1,30 236
АШ1 50х0,9 0,9 50 149 (60) 1,67 1,02 1,46 266
АШ1 50х1,0 1,0 50 149 (60) 1,86 1,34 1,62 295
АШ1 50х1,2 1,2 50 149 (60) 2,27 1,97 1,94 353
АШ1 50х1,6 1,6 50 149 (60) 3,07 2,96 2,57 467
АШ1 50х2,0 2,0 50 149 (60) 3,78 3,78 3,20 582

Операции на профиле

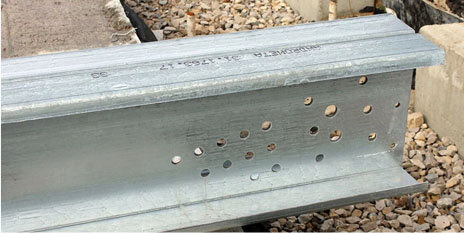

Отверстия, группы отверстий – в любых заданных местах на стенках и полках

Высечки полок, стенок и отгибов – любых размеров, в любых заданных местах

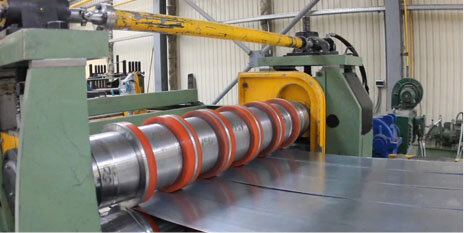

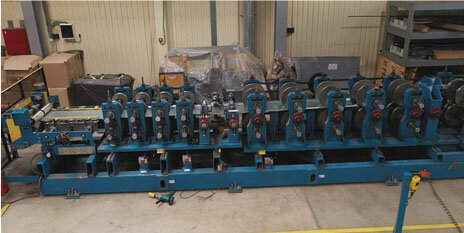

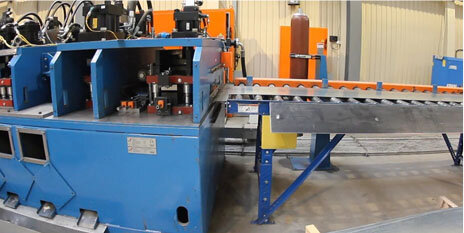

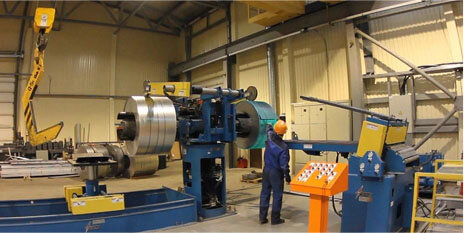

Стеновые и кровельные прогоны изготавливаются на автоматизированной промышленной линии нового поколения (производство США).


Крепежные отверстия и их группы; основные диаметры: Ø12 (М10), Ø14 (М12), Ø18 (М16), Ø22(М20), Ø32(М30), другие - по заданию


Отверстия с пуклевкой Ø30(Ø34), диаметр отверстия – по заданию


Круглые технологические отверстия: Ø120


Квадратные технологические отверстия: □120, другие - по заданию


Прямоугольные отверстия: ширина и длина - по заданию


Овальные отверстия: радиус овала 6-16 мм, длина - по заданию


Прямоугольные высечки и фаски на полках, стенках и отгибах: угол фаски 45о, длина и глубина высечек – по заданию

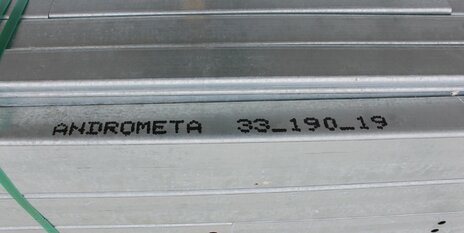

Маркировка деталей: струйная печать

Заказать профиль

ПРЕИМУЩЕСТВА ПРОГОННЫХ СИСТЕМ ОТ ЗАВОДА АНДРОМЕТА

  • Прогонные системы поставляются заводом «Андромета» в виде полностью готовых монтажных комплектов, выполненных в размер, по заданию – с крепежными отверстиями в заданных местах. Комплекты прогонов сформированы в транспортные пакеты весом не более 3 тонн каждый.
  • Мы изготавливаем прогонные системы кровли и стен из ЛСТК для любых видов кровельных и стеновых ограждающих конструкций, применяемых в современном строительстве.
  • Точность изготовления: по длине +/- 2 мм; по позиционированию отверстий на стенке +/- 1 мм; по позиционированию отверстий на полке +/- 1,5 мм.
  • Коррозионная стойкость оцинкованного прогонного профиля (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м) позволяет эксплуатировать прогоны без периодических работ по нанесению защитного антикоррозийногопокрытия.

ВИДЫ ПРОГОННЫХ СИСТЕМ

Прогонные системы кровли из ЛСТКПрогонные системы кровли

Кровельные прогоны используются для крепления ограждающих конструкций кровли и передачи нагрузки от кровли на основные несущие конструкции здания – стропильные фермы, балки, ригели. В большинстве схем быстровозводимых зданий они одновременно выполняют функцию распорок, придавая жесткость металлическому каркасу крыши здания. В конструктиве быстровозводимых зданий СТЕРК® кровельная прогонная система является частью несущих конструкций и работает совместно с гибкими ветровыми связями, обеспечивая жесткость и геометрическую неизменяемость покрытия здания.

Во многих схемах металлокаркасных зданий для кровельных прогонных систем используется Z-образный профиль, швеллер и С-профиль.

Виды и сечения прогонов кровли

По конструкции прогоны металлические подразделяются на сплошностенчатые и решетчатые. Сплошные прогоны несколько тяжелее, но это в 95% случаев окупается простотой их изготовления. Трудоемкие решетчатые прогоны, которые по сути представляют собой фермы с параллельными поясами, оправданы только при большом безопорном пролете стропильных конструкций – более 12 метров.

Виды прогонов: 1 - коньковый, 2 - промежуточный, 3 - мауэрлатВ зависимости от места расположения прогонов в системе кровли различают:

  1. коньковые прогоны,  установленные по коньку - как правило, состоящие из двух симметрично расположенных профилей
  2. промежуточные прогоны, установленные между коньком и основанием крыши
  3. карнизные прогоны (мауэрлаты), установленные по линии сопряжения колонн и крышных конструкций.

Прогонные системы стен из ЛСТК

Прогонные системы стен

Стеновые прогоны используются для крепления стеновых ограждающих конструкций и передачи ветровой нагрузки от стенового ограждения на основные несущие конструкции здания - колонны.

В качестве материала стеновых прогонов применяются, как правило, С- или ∑-профиль, который, помимо функций основы для ограждающих конструкций, работает как элемент системы теплоизоляции, предотвращая мостики холода.

Стеновые прогоны используются в большинстве конструкций быстровозводимых зданий промышленного и коммерческого назначения, за исключением некоторых случаев. Например, при обшивке каркаса сэндвич панелями горизонтальной раскладки их можно крепить непосредственного к колоннам.

Цены на прогоны из ЛСТК-профиля

Цены на прогоны из ЛСТК-профиляТочная цена прогонов из ЛСТК профиля зависит от объема заказа и параметров профиля (стандартные размеры по ТУ или индивидуальные под заказ): рассчитать ее можно, заполнив форму заявки или обратившись к нашему специалисту по телефону или электронной почте. Необходимо учитывать, что параметры прогонов из Z-профиля, как и других несущих профилей, должны подбираться конструктором, исходя из условий работы прогонов в конкретной конструкции. Необходимо добавить, что стальной оцинкованный профиль используется не только в качестве прогонных систем. Его широко используют  и как основные несущие конструкции коммерческих и жилых зданий, и при  реконструкции каменных и деревянных сооружений. Компания «Андромета» предлагает большой ассортимент типоразмеров  конструкционных  профилей из оцинкованной стали.

Монтаж прогонов из ЛСТК

Разрезная схема установки прогонов кровлиСоединение стеновых и кровельных прогонов из ЛСТК с конструкциям зданий рамного типа осуществляется  при помощи оцинкованных болтов нормальной точности. В конструкциях жилых домов кровельные вентилируемые прогоны, как правило, крепятся при помощи самосверлящих винтов.

Монтаж кровельных прогонов

При разрезной схеме установки прогонов их верхние пояса располагают в одной плоскости с верхними поясами стропильных конструкций, соединяя с ними при помощи оцинкованных уголков. При неразрезной схеме прогоны устанавливают на верхний пояс ригеля или фермы покрытия, крепя к нему и между собой болтами.

Неразрезная схема установки прогонов кровлиПоскольку кровельные прогоны являются элементами, участвующими в обеспечении пространственной устойчивости каркаса, важно соблюдать правильный порядок их установки.

  1. В первую очередь монтируются коньковые прогоны связевой секции каркаса, затем – карнизные прогоны, далее - промежуточные прогоны по центру ската крыши, и только потом – остальные промежуточные прогоны.
  2. После установки следующего ригеля или фермы их необходимо сразу же соединить прогонами со связевой секцией, соблюдая описанную выше последовательность их установки.
  3. Для каркасов из ЛСТК рекомендуется секционный способ монтажа стропильных конструкций. Разрезная схема установки прогонов стенПеред установкой в проектное положение на земле собирается укрупненный блок из двух ферм (или ригелей), соединенных прогонами и другими элементами жесткости.  Этот способ снижает риск деформации элементов при подъеме краном за счет большей жесткости объемной конструкции и вдвое сокращает время использования подъемной техники. При секционной сборке устанавливают все прогоны, кроме карнизных: их монтируют уже после установки кровельной секции на колонны.

Монтаж стеновых прогонов

При неразрезном способе установки прогонов их монтируют заподлицо с наружными гранями колонн, соединяя с ними через опорные уголки из оцинкованной стали. Неразрезные прогоны устанавливают по внешним граням колонн, также соединяя с ними при помощи уголков. Неразрезная схема установки прогонов стенПри установке стеновых прогонов плоскость наибольшей жесткости (стенку профиля) располагают перпендикулярно колоннам.

Прежде всего устанавливаются стеновые прогоны связевых блоков каркаса. Далее, по мере установки рядовых колонн, их сразу соединяют прогонами и связями с уже установленными колоннами. Во время монтажа стенового ограждения нужно контролировать прогиб стеновых прогонов, в случае его появления – устанавливают временные подпорки.

Подробнее о монтаже металлоконструкций, в том числе прогонов из ЛСТК - здесь.
Здесь детально описано, как монтируются металлический каркас для крыши.
