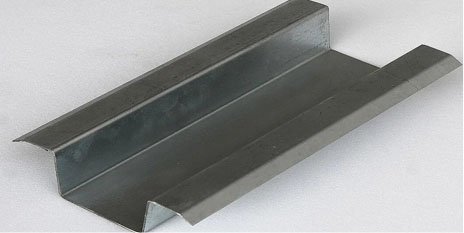

«Андромета» предлагает шляпные профили из оцинкованной стали.
Профиль выпускается в 2 исполнениях: АШ1 (без краевого отгиба) и АШ2 (с дополнительным краевым отгибом) по ТУ 24.33.11-004-82866678-2018 ПРОФИЛИ СТАЛЬНЫЕ ХОЛОДНОГНУТЫЕ ШЛЯПНЫЕ ДЛЯ СТРОИТЕЛЬСТВА.

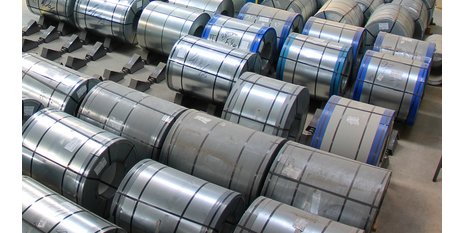

Материал: сталь 350 по ГОСТ 14918 с горячим цинковым покрытием 275 гр/кв.м (поставщик – НЛМК). По заданию возможно применение других марок сталей и защитных покрытий (или без них).
Скачать ТУ 24.33.11-004-82866678-2018
2,2 MБ, *.pdf

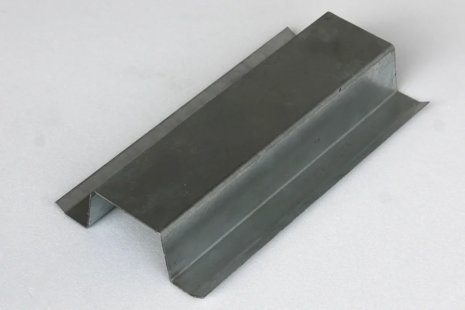

Шляпный профиль от завода-производителя «Андромета»
0,7 - 2,0 мм
толщина стали
Сталь 350
по ГОСТ 14918, другие марки – по заданию
20 мм, 50 мм
высота профиля
Zn 275 гр/м³
по заданию – другое покрытие или без него
2 исполнения
АШ1 - обычный
АШ2 - с дополнительным краевым отгибом
АШ2 - с дополнительным краевым отгибом
от 100 п.м.
объем заказа
0,6 - 12 м
длина профиля
Монтаж: на самонарезающих винтах или дюбелях
± 2 мм
геометрическая точность изготовления
Типоразмеры и характеристики шляпных профилей
АШ1 20
АШ1 20
| Наименование | Толщина металла t, мм | Площадь сечения Fp (см2) Fсж (см2) | Масса 1 п.м., кг | |
| АШ1 20х0,7 | 0,7 | 0,77 | 0,59 | 0,69 |
| АШ1 20х0,8 | 0,8 | 0,88 | 0,70 | 0,78 |
| АШ1 20х0,9 | 0,9 | 1,01 | 0,83 | 0,88 |
| АШ1 20х1,0 | 1,0 | 1,13 | 0,95 | 0,97 |
| АШ1 20х1,2 | 1,2 | 1,37 | 1,22 | 1,16 |
| АШ1 20х1,6 | 1,6 | 1,85 | 1,80 | 1,53 |
| АШ1 20х2,0 | 2,0 | 2,28 | 2,28 | 1,90 |
АШ2 20
АШ2 20
| Наименование | Толщина металла t, мм | Площадь сечения Fp (см2) Fсж (см2) | Масса 1 п.м., кг | |
| АШ2 20х0,7 | 0,7 | 0,82 | 0,65 | 0,75 |
| АШ2 20х0,8 | 0,8 | 0,95 | 0,76 | 0,85 |
| АШ2 20х0,9 | 0,9 | 1,09 | 0,90 | 0,95 |
| АШ2 20х1,0 | 1,0 | 1,21 | 1,04 | 1,06 |
| АШ2 20х1,2 | 1,2 | 1,47 | 1,33 | 1,26 |
| АШ2 20х1,6 | 1,26 | 1,99 | 1,93 | 1,67 |
| АШ2 20х2,0 | 2,0 | 2,44 | 2,44 | 2,07 |
АШ1 50
АШ1 50
| Наименование | Толщина металла t, мм | Площадь сечения Fp (см2) Fсж (см2) | Масса 1 п.м., кг | |
| АШ1 50х0,7 | 0,7 | 1,26 | 0,50 | 1,14 |
| АШ1 50х0,8 | 0,8 | 1,45 | 0,69 | 1,30 |
| АШ1 50х0,9 | 0,9 | 1,67 | 1,02 | 1,46 |
| АШ1 50х1,0 | 1,0 | 1,86 | 1,34 | 1,62 |
| АШ1 50х1,2 | 1,2 | 2,27 | 1,97 | 1,94 |
| АШ1 50х1,6 | 1,6 | 3,07 | 2,96 | 2,57 |
| АШ1 50х2,0 | 2,0 | 3,78 | 3,78 | 3,20 |

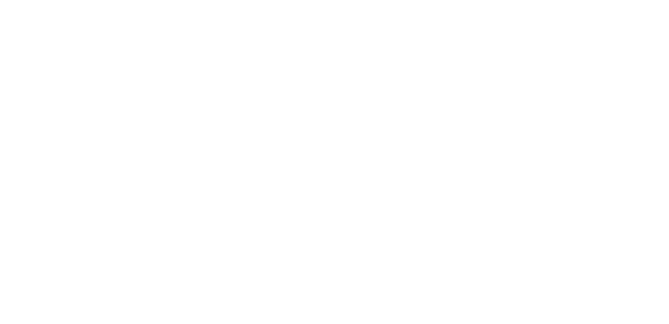

АШ2 50
АШ2 50
| Наименование | Толщина металла t, мм | Площадь сечения Fp (см2) Fсж (см2) | Масса 1 п.м., кг | |
| АШ2 50х0,7 | 0,7 | 1,32 | 0,52 | 1,19 |
| АШ2 50х0,8 | 0,8 | 1,52 | 0,73 | 1,36 |
| АШ2 50х0,9 | 0,9 | 1,74 | 1,06 | 1,53 |
| АШ2 50х1,0 | 1,0 | 1,94 | 1,41 | 1,70 |
| АШ2 50х1,2 | 1,2 | 2,37 | 2,09 | 2,03 |
| АШ2 50х1,6 | 1,6 | 3,21 | 3,10 | 2,69 |
| АШ2 50х2,0 | 2,0 | 3,95 | 3,95 | 3,34 |
Применения

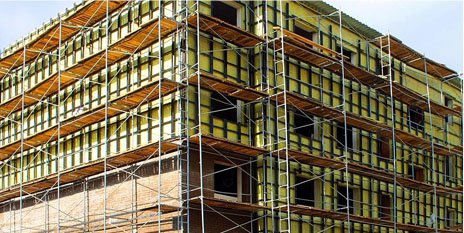

Направляющие фасадных систем
Шляпный профиль оцинкованный – удобный материал для направляющих вентфасадов. В зависимости от типа несущих конструкций здания (стальной каркас или монолит), монтаж выполняется, соответственно, на саморезах или дюбелях.
Благодаря простоте монтажа омега профиля устройство навесного фасада можно вести при любых погодных условиях с высокой скоростью.
Размер сечения направляющих определяется условиями строительства (ветровыми нагрузками) и весовыми характеристиками фасадной системы.

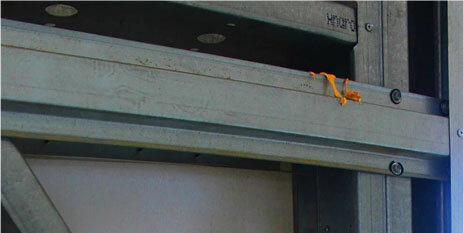

Кровельные прогоны
Шляпный профиль (ПШ) обладает наилучшим соотношением веса и несущей способности. Это позволяет увеличить шаг установки прогонов по сравнению, например, с деревянными. А значит - уменьшить общий вес покрытия, уменьшив нагрузки на несущие стены и фундаменты. Результат – снижение материалоемкости и трудоемкости: чем меньше элементов, тем меньше времени займет монтаж кровли.
В зависимости от шага установки стропильных конструкций и снеговых нагрузок, может использоваться профиль крепежный из оцинкованной стали шляпный высотой 20 или 50 мм и толщиной до 2 мм. Соединение со стропильными конструкциями и крепление кровельной обшивки - на саморезах.

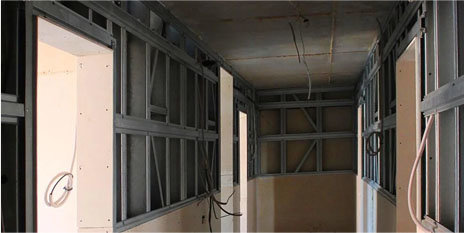

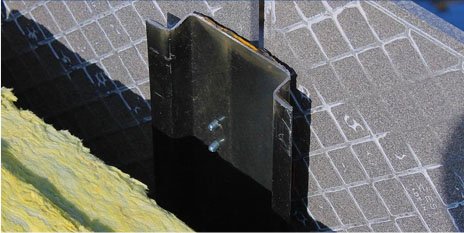

Дистанционные элементы для монтажа теплоизоляции
При строительстве каркасных зданий омега профиль применяют как дистанционный элемент между обшивкой каркаса и теплоизоляционным слоем. Он может использоваться для любых каркасов: металлических или деревянных.
Дистанционные элементы нужны для выполнения требований огнестойкости: зазор между обшивкой и каркасом, создаваемый за счет установке шляпного профиля, заполняется изоляционным материалом: утеплителем при сухой технологии строительства или неавтоклавным пенобетоном - при применении низкобюджетной домостроительной технологии СТИЛТАУН®.
Заборы: направляющие для монтажа профлиста
Шляпный ЛСТК профиль имеет целый ряд преимуществ перед направляющими из черного металла:
- упрощение монтажа за счет отсутствия сварочных работ: профили не привариваются к столбам, а просто крепятся к ним саморезами. Монтаж забора можно выполнить своими силами, не привлекая высокооплачиваемых специалистов-сварщиков
- долговечность и коррозионная стойкость: оцинкованные профили, в отличие от прокатных, не нуждаются в покраске, которую, к тому же, надо возобновлять
- универсальность: направляющие из ПШ можно крепить к любым опорам: на саморезах - к деревянным или металлическим, на дюбелях - к монолитным или кирпичным
- эстетика: оцинкованные направляющие имеют аккуратный внешний вид и сохраняют его годами
!
Преимущества шляпного профиля
- Облегчение конструкций: высокая прочность стального омега профиля позволяет уменьшить вес обрешеток, снизив нагрузку на несущие конструкции
- Долговечность: цинковое покрытие 1-й категории десятилетиями защищает конструкции от атмосферных воздействий
- Стойкость к биологическим факторам: стальной профиль не подвержен гниению, повреждению насекомыми и грызунами
- Негорючесть: использование стальных обрешеток повышает пожаробезопасность конструкций по сравнению с деревянными
- Простой монтаж: число элементов и соединений – меньше, чем для деревянных и алюминиевых обрешеток за счет большего шага установки
- Экономичность: шляпный профиль оцинкованный, цена которого намного ниже, чем алюминиевого, позволит сэкономить на обрешётках фасадных систем
- Удобство транспортировки и складирования благодаря рациональной геометрии профиля
Чтобы купить оцинкованный шляпный профиль, отправьте нам онлайн-запрос, либо свжетесь с отделом продаж : 8 800 5555 166. Доставка – по России и СНГ транспортными компаниями
Прайс-лист на профили
Срок действия: 01.05.2022 - 30.05.2022. Не является публичной офертой.
Приведены ориентировочные цены наиболее ходовых позиций номенклатуры ЛСТК профилей, выпускаемых по ТУ 1122-002-82866678-2013. Узнать, сколько стоит оцинкованный профиль с другим артикулом, можно по бесплатному номеру 8 800 5555 166.
С - профиль
| Артикул | Размеры, мм | Площадь сечения, мм2 | Масса 1п.м.,кг | Цена, руб./п.м. | |||
| t | H | B (А) | Fр | Fсж | |||
| С - профиль | |||||||
| АС100x50x12,6x1,2 | 1,2 | 100 | 50 | 2,52 | 1,63 | 1,98 | 386 |
| АС145x50x11,6x1,2 | 1,2 | 145 | 50 | 3,04 | 1,56 | 2,38 | 464 |
| АС100x50x13,8x1,6 | 1,6 | 100 | 50 | 3,36 | 2,61 | 2,64 | 515 |
| АС135x50x15,5x2 | 2,0 | 135 | 50 | 4,92 | 3,71 | 3,86 | 753 |
| АС150x75x16,8x1,6 | 1,6 | 150 | 75 | 5,06 | 2,87 | 3,97 | 774 |
| АС200x75x20,0x2 | 2,0 | 200 | 75 | 7,40 | 4,41 | 5,81 | 1 133 |
| АС200x75x21,5x2,5 | 2,5 | 200 | 75 | 9,25 | 6,35 | 7,26 | 1 416 |
| АС250x110x23,5x2,5 | 2,5 | 250 | 110 | 12,35 | 6,74 | 9,69 | 1 890 |
| АС350x65x19,9x3 | 3,0 | 350 | 65 | 14,82 | 7,82 | 11,63 | 2 268 |
| АС250x110x24,9x3 | 3,0 | 250 | 110 | 14,82 | 9,44 | 11,63 | 2 268 |
| АС300x120x29,9x3,5 | 3,5 | 300 | 120 | 19,99 | 12,89 | 15,69 | 3 060 |
| АС380x125x29,9x3,5 | 3,5 | 380 | 125 | 23,14 | 12,84 | 18,16 | 3 541 |
Z - профиль
| Артикул | Размеры, мм | Площадь сечения, мм2 | Масса 1п.м.,кг | Цена, руб./п.м. | |||
| t | H | B (А) | Fр | Fсж | |||
| Z - профиль | |||||||
| АZ100x50x12,6x90x1,2 | 1,2 | 100 | 50 | 2,52 | 1,63 | 1,98 | 386 |
| АZ145x50x11,6x90x1,2 | 1,2 | 145 | 50 | 3,04 | 1,56 | 2,38 | 464 |
| АZ100x50x13,8x90x1,6 | 1,6 | 100 | 50 | 3,36 | 2,61 | 2,64 | 514 |
| АZ200x50x16,8x90x1,6 | 1,6 | 200 | 50 | 5,06 | 2,75 | 3,97 | 774 |
| АZ150x65x18,0x90x2 | 2,0 | 150 | 65 | 5,92 | 4,20 | 4,65 | 906 |
| АZ250x55x15,0x90x2 | 2,0 | 250 | 55 | 9,88 | 4,48 | 5,81 | 1 133 |
| АZ200x75x21,5x90x2,5 | 2,5 | 200 | 75 | 9,25 | 6,35 | 7,26 | 1 416 |
| АZ250x55x17,9x90x3 | 3,0 | 250 | 55 | 11,10 | 7,25 | 8,71 | 1 699 |
| АZ350x65x18,5x90x2,5 | 2,5 | 350 | 65 | 12,35 | 5,82 | 9,69 | 1 890 |
| АZ300x90x19,9x90x3 | 3,0 | 300 | 90 | 14,82 | 8,54 | 11,63 | 2 269 |
| АZ300x65x19,9x90x3,5 | 3,5 | 300 | 65 | 15,44 | 9,83 | 12,12 | 2 363 |
| АZ380x125x29,9x90x3,5 | 3,5 | 380 | 125 | 23,14 | 12,84 | 18,16 | 3 541 |
Σ - профиль
| Артикул | Размеры, мм | Площадь сечения, мм2 | Масса 1п.м.,кг | Цена, руб./п.м. | |||
| t | H | B (А) | Fр | Fсж | |||
| Σ - профиль | |||||||
| АΣ250x60x17,3x1,2 | 1,2 | 250 | 60 | 5,04 | 3,51 | 3,96 | 772 |
| АΣ200x70x32,3x1,2 | 1,2 | 200 | 70 | 5,04 | 3,65 | 3,96 | 772 |
| АΣ200x85x18,5x1,6 | 1,6 | 200 | 85 | 6,72 | 4,96 | 5,28 | 1 030 |
| АΣ200x65x14,6x2 | 2,0 | 200 | 65 | 7,40 | 6,60 | 5,81 | 1 133 |
| АΣ250x95x26,5x1,6 | 1,6 | 250 | 95 | 8,10 | 5,90 | 6,36 | 1 240 |
| АΣ200x50x11,1x2,5 | 2,5 | 200 | 50 | 8,25 | 7,92 | 6,48 | 1 264 |
| АΣ350x55x11,6x2 | 2,0 | 350 | 55 | 9,88 | 7,24 | 7,76 | 1 513 |
| АΣ300x75x18,1x2,5 | 2,5 | 300 | 75 | 12,35 | 10,89 | 9,69 | 1 890 |
| АΣ350x55x14,6x3 | 3,0 | 350 | 55 | 14,82 | 12,86 | 11,63 | 2 268 |
| АΣ250x95x24,6x3 | 3,0 | 250 | 95 | 14,82 | 13,75 | 11,63 | 2 268 |
| АΣ300x110x24,6x3,5 | 3,5 | 300 | 110 | 19,99 | 18,19 | 15,69 | 3 060 |
| АΣ350x125x29,6x3,5 | 3,5 | 350 | 125 | 23,14 | 19,48 | 18,16 | 3 541 |
Шляпный профиль
| Артикул | Размеры, мм | Площадь сечения, мм2 | Масса 1п.м.,кг | Цена, руб./п.м. | |||
| t | H | B (А) | Fр | Fсж | |||
| Шляпный профиль | |||||||
| АШ1 20х0,7 | 0,7 | 20 | 103 (55) | 0,77 | 0,59 | 0,69 | 135 |
| АШ1 20х0,8 | 0,8 | 20 | 103 (55) | 0,88 | 0,7 | 0,78 | 152 |
| АШ1 20х0,9 | 0,9 | 20 | 103 (55) | 1,01 | 0,83 | 0,88 | 172 |
| АШ1 20х1,0 | 1,0 | 20 | 103 (55) | 1,13 | 0,95 | 0,97 | 189 |
| АШ1 20х1,2 | 1,2 | 20 | 103 (55) | 1,37 | 1,22 | 1,16 | 226 |
| АШ1 20х1,6 | 1,6 | 20 | 103 (55) | 1,85 | 1,8 | 1,53 | 298 |
| АШ1 20х2,0 | 2,0 | 20 | 103 (55) | 2,28 | 2,28 | 1,9 | 371 |
| АШ1 50х0,7 | 0,7 | 50 | 149 (60) | 1,26 | 0,5 | 1,14 | 222 |
| АШ1 50х0,8 | 0,8 | 50 | 149 (60) | 1,45 | 0,69 | 1,3 | 254 |
| АШ1 50х0,9 | 0,9 | 50 | 149 (60) | 1,67 | 1,02 | 1,46 | 285 |
| АШ1 50х1,0 | 1,0 | 50 | 149 (60) | 1,86 | 1,34 | 1,62 | 316 |
| АШ1 50х1,2 | 1,2 | 50 | 149 (60) | 2,27 | 1,97 | 1,94 | 378 |
| АШ1 50х1,6 | 1,6 | 50 | 149 (60) | 3,07 | 2,96 | 2,57 | 501 |
| АШ1 50х2,0 | 2,0 | 50 | 149 (60) | 3,78 | 3,78 | 3,2 | 624 |
