Проектный отдел

Основная задача проектного отдела – конструкторское сопровождение производственных заказов завода "Андромета".

Проектирование металлоконструкций  входит в цену договора на поставку любого здания: услуга автоматически предоставляются всем клиентам, размещающим заказы на металлокаркасы и металлоконструкции.

1. Разработка КМД

КМД (конструкции металлические деталировочные) – это рабочая документация для изготовления металлоконструкций и монтажа сооружения. Поэтому выполнение любого заказа на поставку каркаса или производство металлоконструкций всегда сопровождается проектированием КМД, которое включает:

• Рабочие чертежи для изготовления металлоконструкций (выдаются в виде файлов заданий для оборудования с ЧПУ)
• Монтажные чертежи,  Спецификация элементов,  Пояснительная записка, Инструкция по монтажу (передаются Заказчику в составе Технического паспорта)

2. Техническое задание на фундаменты

ТЗ  на фундаменты входит в комплект документации, передаваемой Заказчику,  и включает:

• Таблицу и схему нагрузок на фундаменты
• Схему расположения и указания по установке анкеров
• Узлы соединения с фундаментом

3. Технический паспорт ограждающих конструкций

Это рабочая документация, предназначенная для заказа и монтажа стеновых и кровельных сэндвич-панелей, профлиста, утеплителей.

• При заказе полнокомплектного здания  проектирование ограждающих конструкций входит в состав работ.
• При заказе только каркаса такой паспорт может быть выпущен по желанию заказчика, чтобы самому организовать закупку и монтаж ограждающих конструкций.

4. Разработка КР и КМ

Проектная документации марки КР и КМ (Конструкции металлические) входит в состав обязательных разделов проекта, предоставляемых  в органы экспертизы согласно Постановлению правительства № 87. Также она используется при составлении смет и спецификаций стального проката для производства металлоконструкций.

По желанию заказчика в договор на поставку здания могут быть включены услуги по проектированию КМ и сопровождению экспертизы (ответы на вопросы экспертов, при необходимости – внесение изменений в документацию).

Технологии проектирования и программное обеспечение

Особеннность организации проектирования металлоконструкций в компании «Андромета» - полная автоматизация разработки чертежей и связи между конструкторскими программами и оборудованием с ЧПУ. Это сокращает трудоемкость производства металлоконструкций и страхует от ошибок при изготовлении деталей: человек как посредник между чертежом и машиной исключен из процесса.

Работа над проектом включает следующие этапы, для каждого из которых используется соответствующий программный комплекс.

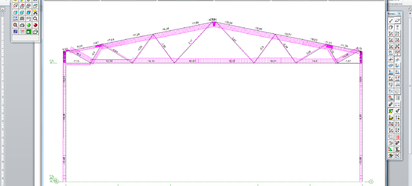

Моделирование и расчеты в программном комплексе SCAD Office

На этом этапе выполняется сбор нагрузок, разрабатывается расчетная схема каркаса, определяются усилия и перемещения, оценивается общая устойчивость, подбираются характеристики сечений, которые затем проверяются и оптимизируются путем последовательности итераций.

Конструирование в трехмерном программном комплексе Bocad 3D

Далее строится пространственная модель здания и проводится детальная проработка элементов и узлов их сопряжения во всех плоскостях, чтобы исключить коллизии и убедиться, что металлоконструкции будет удобно собирать на строительной площадке.

Продукт этого этапа  - рабочая документация.  Программа генерирует чертежи и спецификации для производства и монтажа, автоматически проставляя размеры элементов, привязки посадочных отверстий и другие параметры. В результате проектирование металлоконструкций выполняется с минимальным влиянием человеческого фактора и связанных с ним возможных ошибок.

Готовые проекты

Проектным бюро компании «Андромета» создана и постоянно развивается библиотека готовых проектов коммерческих  и промышленных зданий, жилых многоквартирных домов и объектов социально-бытового назначения. В нашем активе более 500 проектов, часть из которых вы найдете в каталоге и тематических разделах сайта.
