Изготовление двутавровых сварных балок

«Андромета» предлагает сварные балки: двутавр типоразмеров Б, Ш, К по ГОСТ 57837,  ГОСТ Р 58966 и нестандартных сечений (в том числе неравнополочные, со смещенной стенкой, переменного сечения).

Материал: углеродистые стали С255 (3сп), низколегированные стали С345 (09Г2С), другие марки - по заданию.

Все операции изготовления двутавров – от предварительной сборки до правки - выполняются на современной технологической линии по аттестованной НАКС технологии АФ (автоматизированная сварка под флюсом).

Приборы измерительного и ультразвукового контроля швов регулярно проходят поверку в аккредитованной лаборатории.

Сварка и контроль качества выполняются аттестованными специалистами.

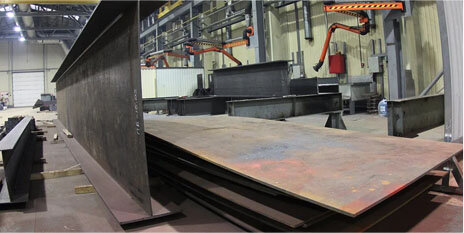

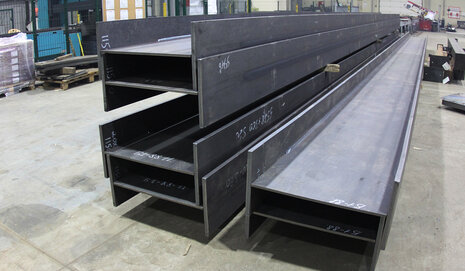

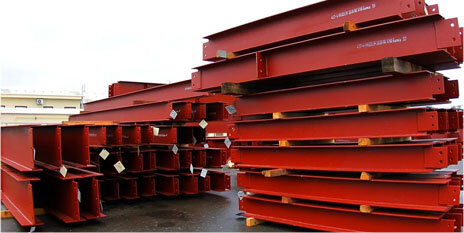

Сварная балка от завода «Андромета»

180 : 1500 мм
высота стенки двутавра
С250 : С350
материал (по заданию - другие марки конструкционных сталей)
5 : 32 мм
толщина стенки двутавра
4000 : 12 000мм
длина балки (по заданию)

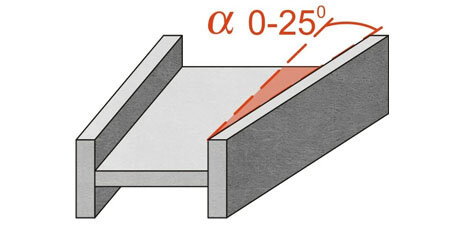

0 : 25°
угол наклона стенки балки переменного сечения
Аттестованные технологии, оборудование и персонал

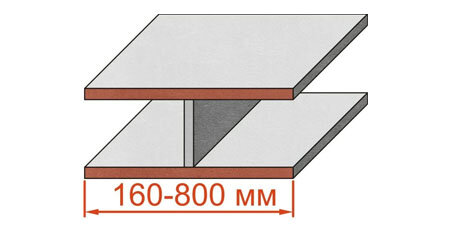

160 : 800 мм
ширина полки двутавра
ISO 9001
система контроля качества
6 : 40 мм
толщина полки двутавра

Сварной двутавр: виды

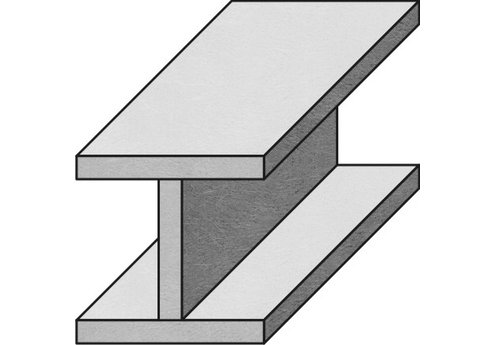

Симметричные двутавры

Симметричная двутавровая балка – наиболее часто используемый в каркасных конструкциях силовой профиль. Его эффективность обусловлена тем, что основная масса металла сконцентрирована в местах наибольших напряжений - на максимальном удалении от центра сечения. Сварной двутавр, цена за тонну которого сопоставима с прокатным – более выгодный выбор. Сварка позволяет изготовить профиль любого требуемого по расчету сечения, а значит избежать перерасхода металла, связанного с дискретным ассортиментом профилей.

Заказать

НЕСИММЕТРИЧНЫЕ ДВУТАВРЫ С ПОЛКАМИ РАЗНОЙ ШИРИНЫ

Используя неравнополочные двутавровые сечения, можно создавать рациональные металлические конструкции, экономно расходуя металл. Например, при несимметричном распределении напряжений целесообразно сместить нейтральную ось двутавра относительно геометрического центра, сосредоточив массу в зоне максимальных напряжений -  применив двутавр с полками разной ширины. Пример использования такого профиля - подкрановые балки с развитым верхним поясом для восприятия сил поперечного торможения.

Заказать

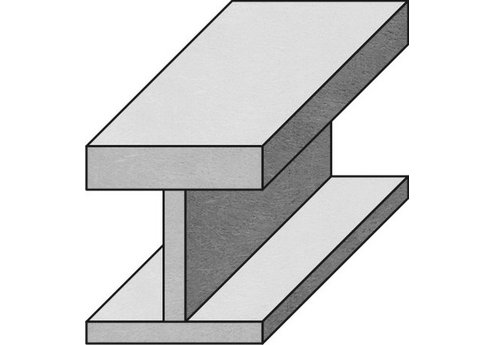

НЕСИММЕТРИЧНЫЕ ДВУТАВРЫ С ПОЛКАМИ РАЗНОЙ ТОЛЩИНЫ

При работе профиля на сжатие или изгиб критическим параметром часто является не прочность, а устойчивость: симметричный двутавр с сечением, достаточным по несущей способности, не проходит по устойчивости в местах максимальной сжимающей силы. Например, такими местами являются верхние полки балок перекрытия. Если, не меняя площадь сечения, сделать их толще нижних (перераспределить материал, сохранив его массу), можно добиться нужной устойчивости без увеличения металлоемкости.

Заказать

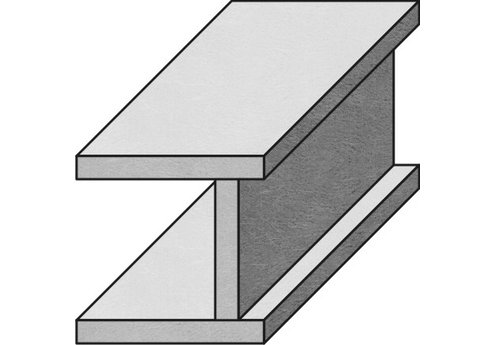

ДВУТАВРЫ СО СМЕЩЕННОЙ СТЕНКОЙ

Применение таких профилей расширяет возможности оптимизации конструкций. Предельный случай двутавра со смещенной стенкой - всем известный швеллер, часто используемый, например, в перекрытиях. Балка сварная, цены которой иногда ниже, чем прокатной, а эффективность выше, может стать ему выгодной альтернативой.

Заказать

СВАРНЫЕ ДВУТАВРЫ ПЕРЕМЕННОГО СЕЧЕНИЯ

Использование двутавров переменной высоты обеспечивает равномерное распределение напряжений во всех точках конструкции, а значит - экономию металла (до 20 – 30%). Примерно в 25% задач применение двутавров с переменной стенкой дает выигрыш по сравнению с симметричной балкой. Типичный пример - строительство большепролетных зданий: колонны и ригеля часто выполняют из двутавров переменной высоты. Оборудование компании «Андромета» позволяет изготавливать балку переменного сечения с широким диапазоном углов наклона стенки, что дает дополнительные возможности оптимизации конструкции.

Заказать

Сварная балка: сферы применения

Промздание с каркасом из сварных двутавровДвутавровая балка - самый распространенный вид стального профиля, используемого в строительстве промышленных и гражданских объектов любого назначения:

Ригель из двутавра переменного сечения В разрезе функционала элементов металлоконструкции сфера применения двутавровых профилей столь же широка. Из нее изготавливают основные несущие каркасы зданий и сооружений, а в некоторых случаях и  вспомогательные конструкции (например, прогоны широкопролетных зданий). Стальные двутавры применяются для изготовления:

    • Надземных и подземных вертикальных опорных конструкций – колонн, стоек, свай
    • Горизонтальных несущих конструкций – ригелей, большепролетных (36 м и более) кровельных ферм, балок межэтажных перекрытий

Фермы из сварных двутавров

  • Подкрановых путей для кранов опорного типа
  • Гидротехнических сооружений
  • Конструкций мостов и других сооружений транспортной инфраструктуры (эстакады, виадуки, тоннели, путепроводы)
  • Опор для магистральных трубопроводов
Заказать продукцию

Сварные двутавровые балки производства «Андромета»: преимущества металлоконструкций

Илона Полевая,  заместитель генерального директора по развитию ООО "Андромета"

Рассказывает:

Илона Полевая,
заместитель генерального директора по развитию ООО "Андромета"

+7 (484) 395-24-24




"Изготовление сварной балки: автоматизированная линияДвутавровый профиль – один из самых рациональных видов сечений элементов строительной конструкции. Он позволяет обеспечить максимальную несущую способность, жесткость и устойчивость элемента при минимальном расходе металла, при этом изготовление сварных балок – хорошо отработанный технологический процесс с невысокими трудозатратами. Основные преимущества двутавров, изготовленных методом сварки, следующие:

    • Экономия металла и денег. В отличие от ограниченного сортамента прокатных профилей, сварные двутавры можно изготовить любого нужного размера. Это позволяет исключить перерасход стали, и соответственно, финансовых ресурсов заказчика.

Качество швов

  • Высокое качество изготовления. На ведущих заводах (в частности, ЗМК «Андромета) производство двутавров выполняется на автоматизированных линиях с минимальным участием человека. Это относится как к процессам раскроя заготовок, так и самой сварке двутавров. Торцы балок по требованию заказчика фрезеруются. Выполняется дробеструйная очистка заготовок и готовых изделий до класса чистоты Sa 2,5.
  • Разнообразные формы сечений. Завод металлоконструкций«Андромета» изготавливает двутавры переменного по длине сечения, с асимметричными полками, со смещенной стенкой. Это позволяет реализовать наиболее рациональные проектные решения, направленные на снижение материальных затрат и трудоемкости монтажных работ.



Заказать продукцию

Балка сварная двутавровая: производство

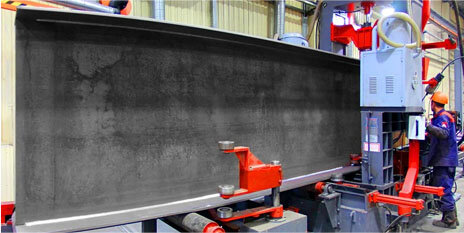

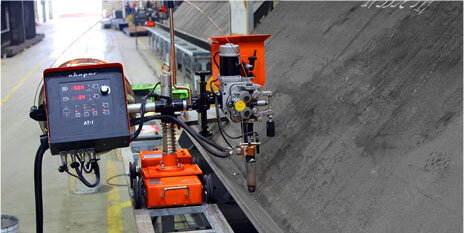

Завод «Андромета» оснащен автоматизированной технологической линией для производства двутавров постоянного и переменного сечений с широким спектром характеристик. На линии реализована интеграция в единый технологический цикл под общим программным управлением всех операций изготовления балки: предварительная сборка, прецизионная сборка на прихватках, автоматическая дуговая сварка, правка, операции перемещения и кантования. Сборка выполняется на стане с гидравлической регулировкой, обеспечивающей высокую точность центрирования (+-1 мм) и прихватку дуговой сваркой с заданным шагом. Сварка выполняется вертикальным способом на портальном стане с автоматическим слежением за швом и позиционированием сварочных головок, с возможностью управления катетами. Одновременно выполняются два параллельных шва по обеим сторонам стенки.
Правильный модуль интегрирован в сварочный стан, что исключает риск повреждения швов при правке: она выполняется в горячем состоянии сразу после сварки. При необходимости, например - для производства крупногабаритных балок высотой более 1500 мм - подключаются другие технологические мощности завода.

Заказать продукцию

Сварная балка: цена и сортамент

Срок действия: 01.03.2023 - 31.03.2023. Не является публичной офертой. .
Не является публичной офертой. Приведены ориентировочные цены наиболее ходовых марок сортамента двутавров по ГОСТ Р 58966-2020 «Балки стальные двутавровые сварные. Технические условия.» Узнать, сколько стоит двутавровая балка с другими характеристиками, можно по бесплатному номеру 8 800 5555 166.

Тип Б - нормальные двутавры

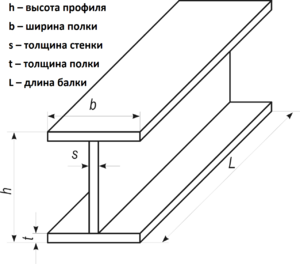

Марка  по ГОСТ 58966 Размеры, мм Номинальная площадь сечения Fн, см2 Масса 1 п.м., кг Балка двутавровая цена за метр, руб.
h b s t
Двутавр 20Б1С 200 100 6 8 27,04 21,23 3 503
Двутавр 20Б3С 208 102 8 12 39,20 30,77 5 077
Двутавр 25Б1С 248 124 6 8 33,76 26,50 4 373
Двутавр 25Б4С 260 127 10 14 58,76 46,13 7 611
Двутавр 30Б1С 298 149 6 8 40,76 32,00 5 280
Двутавр 30Б4С 310 152 10 14 70,76 55,55 9 166
Двутавр 35Б4С 361 177 10 18 96,22 75,53 12 462
Двутавр 40Б1С 396 199 8 12 77,52 60,85 10 040
Двутавр 40Б3С 406 201 10 16 101,72 79,85 13 175
Двутавр 45Б1С 446 199 8 12 81,52 63,99 10 558
Двутавр 50Б1С 492 199 10 12 94,56 74,23 12 248
Двутавр 55Б2С 547 220 10 16 121,90 95,69 15 789
Двутавр 60Б3С 604 201 14 20 159,36 125,10 20 642
Двутавр 70Б4С 710 262 18 25 249,80 196,09 32 355

Тип Ш - широкополочные двутавры

Марка  по ГОСТ 58966 Размеры, мм Номинальная площадь сечения Fн, см2 Масса 1 п.м., кг Балка двутавровая цена за метр, руб.
h b s t
Двутавр 20Ш0С 190 149 6 8 34,80 26,91 4 440
Двутавр 30Ш1С 294 200 8 12 69,60 54,64 9 016
Двутавр 40Ш2С 390 300 10 16 131,80 103,46 17 071
Двутавр 50Ш3С 493 300 16 22 203,84 160,00 26 400
Двутавр 60Ш4С 605 300 20 30 289,00 226,87 37 434
Двутавр 70Ш5С 725 300 24 40 394,80 309,32 51 038
Двутавр 80Ш1С 782 300 14 18 212,44 166,77 27 517
Двутавр 90Ш2С 890 300 16 25 284,40 223,25 36 836
Двутавр 100Ш1С 990 320 16 22 292,16 229,35 37 843
Двутавр 110Ш2С 1100 320 14 30 337,60 265,02 43 728
Двутавр 120Ш1С 1200 400 14 25 361,00 283,99 46 858
Двутавр 130Ш2С 1300 450 16 30 468,00 367,69 60 669
Двутавр 140Ш1С 1400 400 14 25 389,00 305,37 50 386
Двутавр 150Ш23С 1500 500 18 35 607,40 476,80 78 672

Тип К - колонные двутавры

Марка  по ГОСТ 58966 Размеры, мм Номинальная площадь сечения Fн, см2 Масса 1 п.м., кг Балка двутавровая цена за метр, руб.
h b s t
Двутавр 20К1С 196 199 8 10 53,88 42,30 6 980
Двутавр 20К5С 214 202 12 20 101,68 79,82 13 170
Двутавр 25К1С 246 249 8 12 77,52 60,85 10 040
Двутавр 25К5С 262 253 14 20 132,28 103,84 17 134
Двутавр 25К10С 298 261 24 40 261,12 204,98 33 822
Двутавр 30К1С 298 299 10 14 110,72 86,92 14 342
Двутавр 30К5С 308 301 12 20 152,56 119,76 19 760
Двутавр 30К10С 328 359 18 30 263,64 206,96 34 148
Двутавр 35К1С 342 348 10 16 142,36 111,75 18 439
Двутавр 35К5С 365 353 18 28 253,30 198,84 32 809
Двутавр 35К10С 396 364 28 45 413,28 324,42 53 529
Двутавр 40К1С 394 398 12 18 186,24 146,20 24 123
Двутавр 40К3С 406 403 16 24 250,72 196,82 32 475
Двутавр 40К6С 438 370 25 40 385,50 302,62 49 932

Узнать актуальную стоимость сварной балки можно, отправив запрос или по телефону 8 800 5555 166.
Доставка двутавров – Москва и все регионы России. Продукция доставляется автотранспортом и ж/д контейнерами.
