Заказ профиля

Монтаж и регулировка высоты

Уникальное преимущество быстровозводимых металлических платформ серии ПУМА - полностью бескрановый монтаж каркаса и настила, что критически важно с точки зрения бесперебойного трафика на железной дороге. Данное решение позволяет практически полностью избежать "технологических окон" - остановки движения во время проведения строительных работ и последующего технического обслуживания платформы.

Все монтажные операции выполняются на болтах нормальной точности, при помощи ручного инструмента, и не требуют применения крановой техники. Вес каждого отдельного элемента каркаса и бетонных плит покрытия не превышает 80 кг, что позволяет выполнять их бескрановую установку в проектное положение.

Вертикальная и горизонтальная регулировка платформы в процессе эксплуатации выполняется при помощи компактного оборудования, эксплуатация которого также не требует организации «технологических окон».

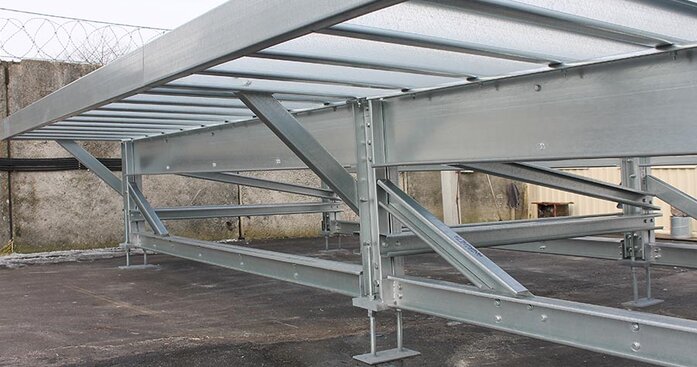

Монтаж платформы ПУМА

Бескрановый монтаж. ТЕХНОЛОГИЧЕСКИЕ ОКНА ИСКЛЮЧЕНЫ

При разработке конструкций регулируемой платформы ПУМА была решена задача исключения технологических окон как при монтаже/демонтаже платформы, так и в процессе эксплуатации – при регулировке ее положения по вертикали и горизонтали. Технологические окна необходимы в случае проведения крановых работ, которые выполняются с обязательным обесточиванием контактной сети, а значит – требуют приостановки трафика, что влечет большие экономические потери. Платформа ПУМА полностью монтируется без привлечения крановой техники. Вес каждого отдельного элемента каркаса и бетонных плит покрытия не превышает 80 кг, что позволяет выполнять их бескрановую установку в проектное положение.

Бескрановая регулировка по вертикали и горизонтали

Изменение высоты платформы выполняется вручную при помощи регулировочных гаек и контргаек на опорных анкер-шпильках последовательно для каждой анкерной группы. Вертикальное и горизонтальное перемещения платформы выполняются помодульно, при помощи гидродомкратов и такелажных тележек, крановое оборудование не используется. Отсутствие технологических окон при регулировке платформы по высоте и изменении ее габарита приближения к оси пути кратно ускоряет и упрощает циклы путевых работ и  решает проблемы пропуска негабаритной железнодорожной техники.

Только болтовые соединения. СВАРКА ИСКЛЮЧЕНА
  • Несущие каркасы платформ ПУМА полностью монтируются на болтах нормальной точности (входят в комплект поставки).  Количество типоразмеров крепежа минимизировано.
  • Сварочные операции на монтаже полностью исключены. Все сварные элементы (такие, как опорные плиты и соединительные детали) выполняются на заводе, с контролируемым качеством швов.  На монтаже их просто ставят в проектное положение и соединяют болтами.
Детали полной заводской готовности

Производственная линия завода «Андромета» в едином цикле с профилированием выполняет на деталях все необходимые вырезы и отверстия для сопряжения и соединения между собой. Комплекты конструкций платформы отправляются на монтаж в состоянии полной заводской готовности. Рабочим  не придется резать профиль, сверлить отверстия, подрезать полки, подгонять детали по месту. Все это уже выполнено индустриальным способом с машиностроительной точностью (±1 мм по позиционированию отверстий,  ±2 мм по длине деталей). Все детали промаркированы и их нельзя неправильно сопрячь: каждая имеет единственно возможное место в сборке. Все это сделано го, чтобы упростить монтаж, исключить ошибки и отходы, сократить время монтажа платформы.

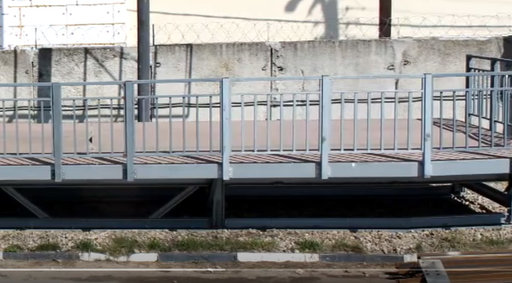

МОНТАЖ И РЕГУЛИРОВКА ВЫСОТЫ ПЛАТФОРМЫ ПУМА® НА ПРИМЕРЕ ОПЫТНОГО ОБРАЗЦА

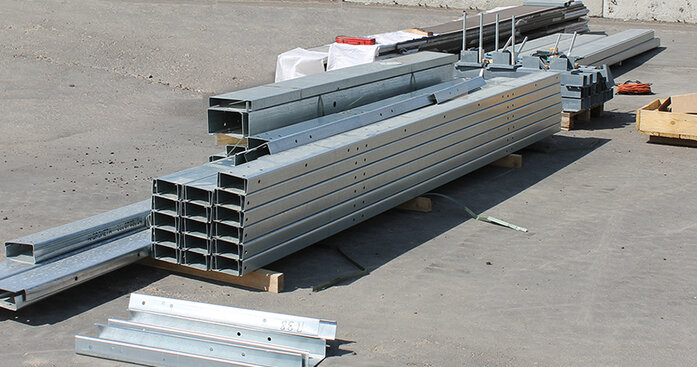

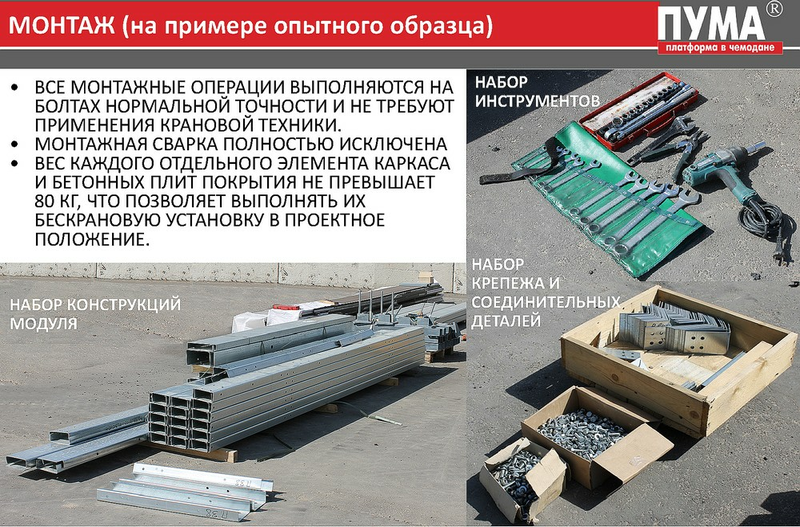

МОНТАЖНЫЕ КОМПЛЕКТЫ, ГОТОВЫЕ К СБОРКЕ

Монтажные комплекты доставляются на площадку в железнодорожных контейнерах, в виде компактных пакетов линейных деталей с набором крепежа. Проработаны оптимальные схемы укладки конструкций в контейнеры для ускорения их разгрузки и подготовки к монтажу.

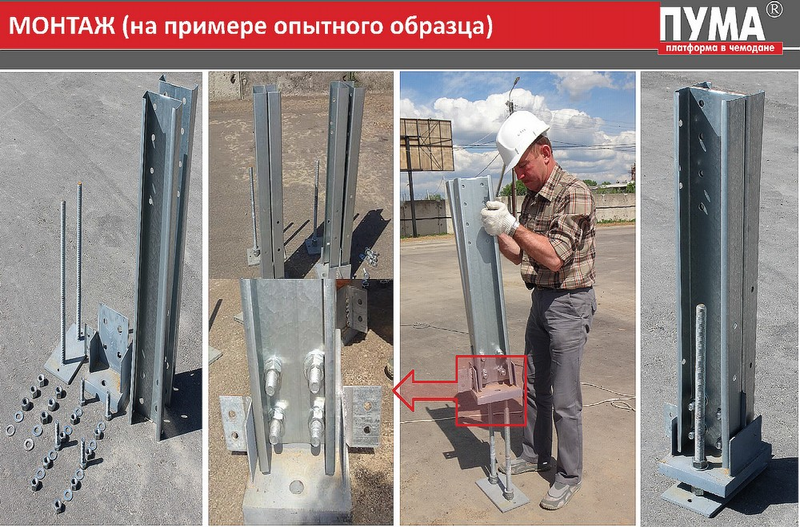

СБОРКА КОЛОНН

Сборка колонн и присоединение их к фундаменту через  анкер-шпильки.

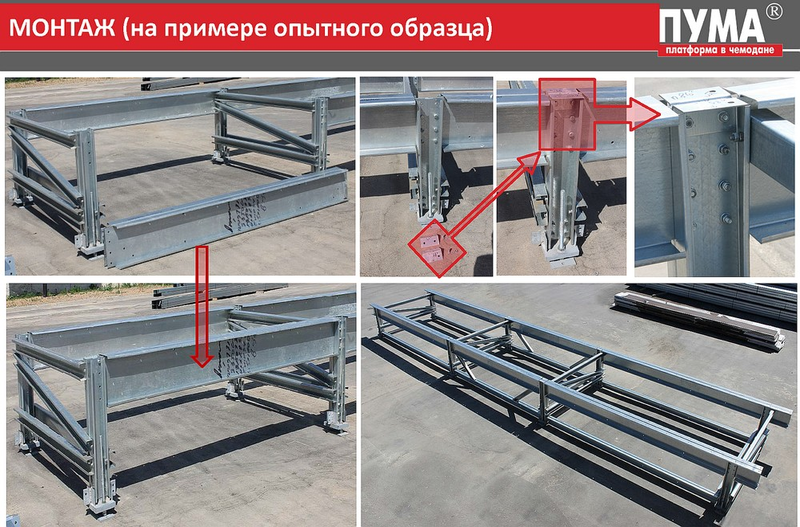

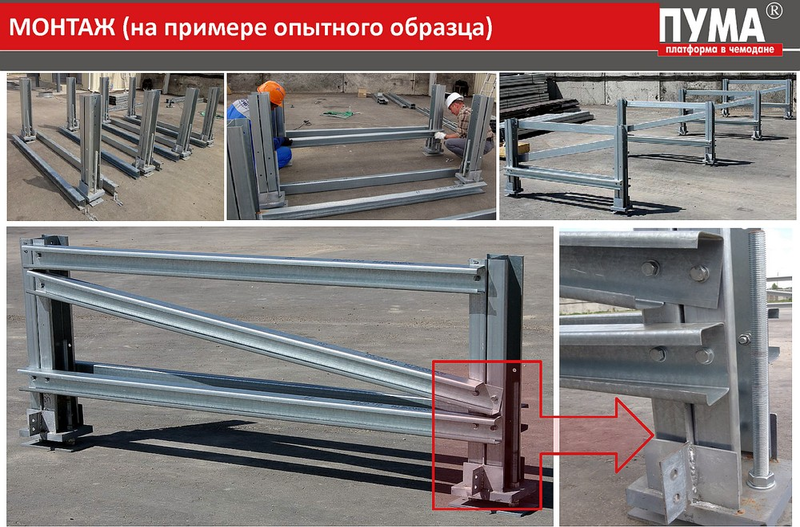

МОНТАЖ ПОПЕРЕЧНЫХ ЭЛЕМЕНТОВ ЖЕСТКОСТИ

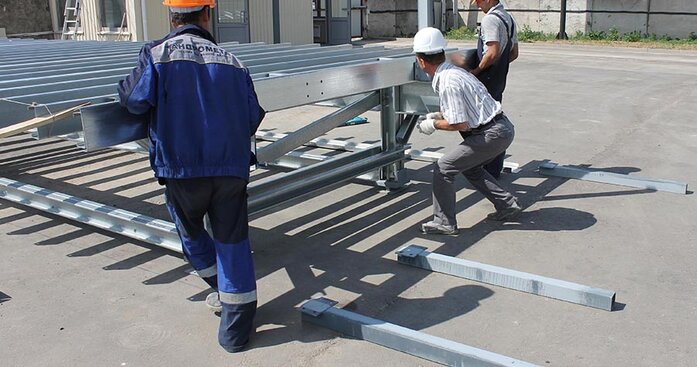

МОНТАЖ ГЛАВНЫХ БАЛОК

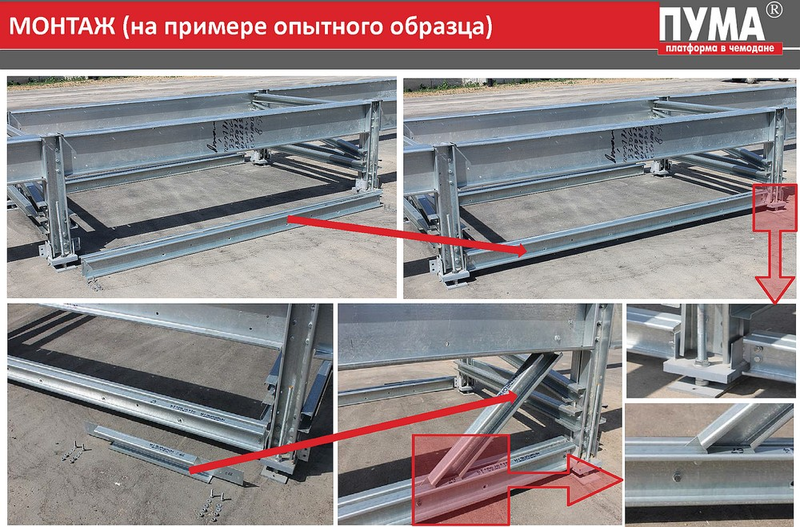

МОНТАЖ ПРОДОЛЬНЫХ ЭЛЕМЕНТОВ ЖЕСТКОСТИ
МОНТАЖ ВТОРОСТЕПЕННЫХ ЭЛЕМЕНТОВ

Монтаж второстепенных балок, обрамляющего профиля, стоек ограждения и освещения

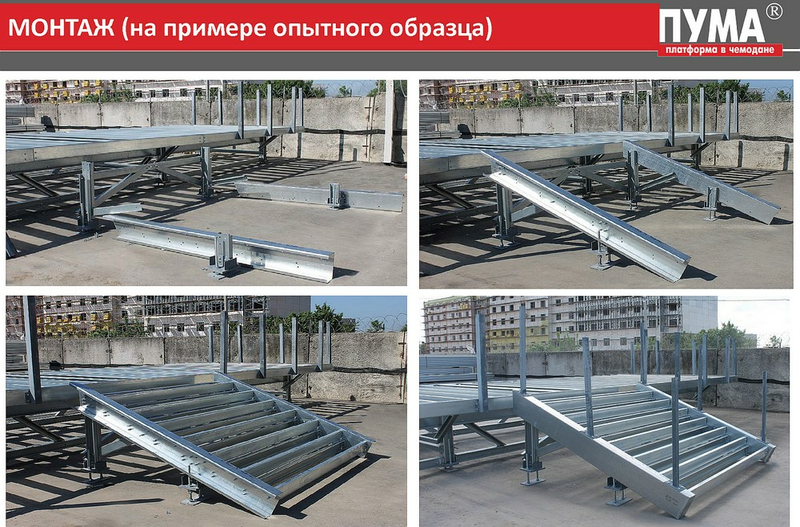

МОНТАЖ ЛЕСТНИЦ и ПАНДУСОВ

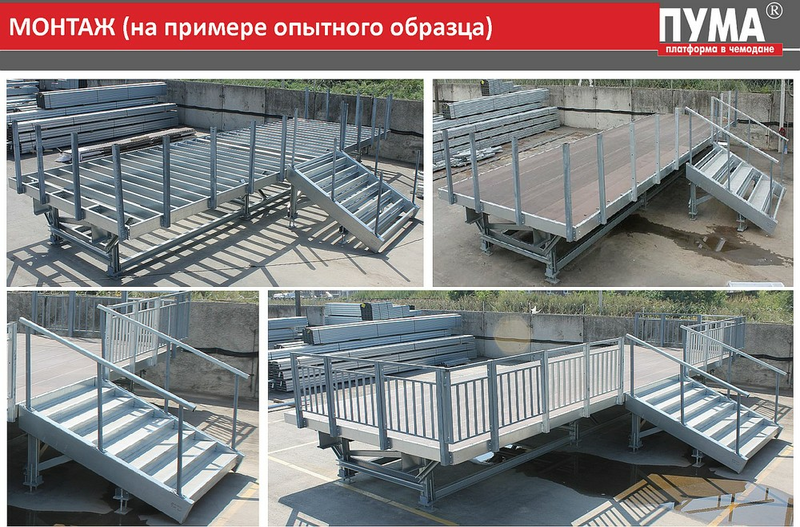

МОНТАЖ НАСТИЛА и РЕШЕТОК ОГРАЖДЕНИЯ
РЕГУЛИРОВКА ВЫСОТЫ ПЛАТФОРМЫ

Регулировка высоты платформы относительно головок рельса выполняется при первичном монтаже в обязательном порядке и в процессе эксплуатации –  по мере необходимости. Регулировка осуществляется вручную при помощи гаек и контргаек, установленных на анкер- шпильки, соединяющие платформу с фундаментом.

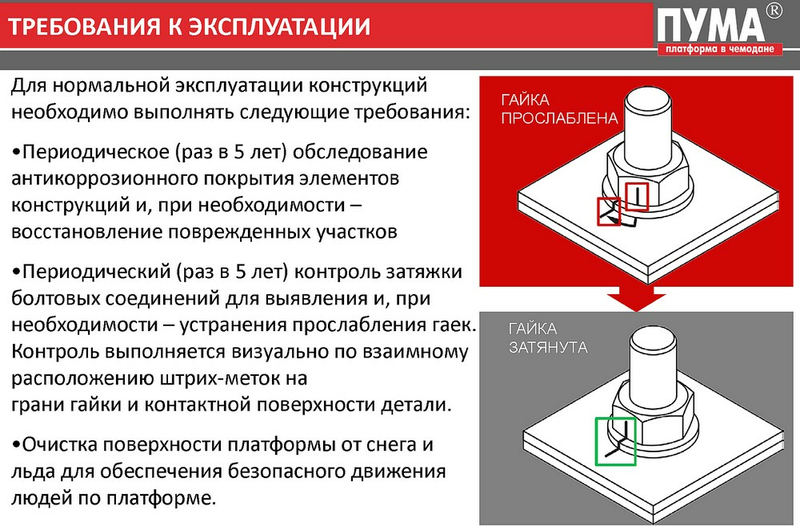

ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИИ

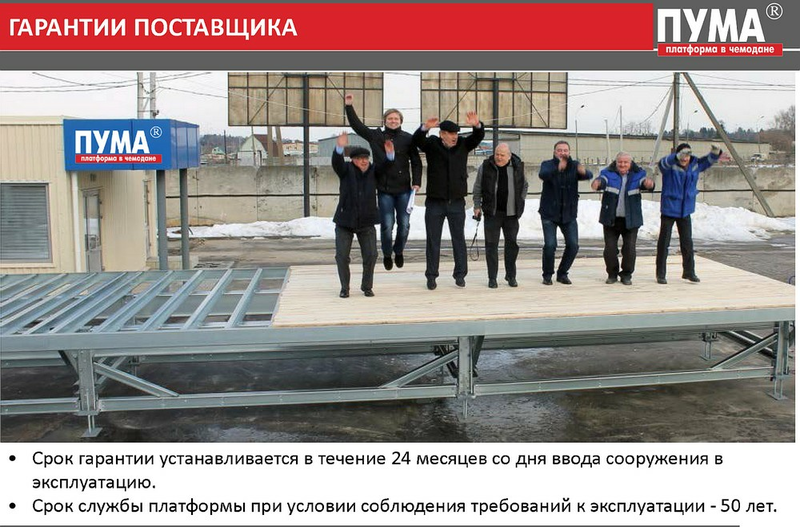

ГАРАНТИИ ПОСТАВЩИКА

ОПТИМИЗАЦИЯ РАЗГРУЗКИ МОНТАЖНЫХ КОМПЛЕКТОВ

Монтажные комплекты платформ ПУМА транспортируются в стандартных железнодорожных контейнерах, которые комплектуются согласно схемам загрузки, входящим в поставку.

При многоразовом использовании временной платформы контейнер служит и для хранения конструкций. На площадке строительства для сокращения действий по переносу  конструкций к месту установки в проектное положение рекомендуется располагать контейнеры под разгрузку по центру того участка платформы, который будет собираться из конструкций, содержащихся в данном контейнере. Поскольку каждый контейнер содержит по 5 - 6 секций длиной 12 м каждая (60 - 72 п.м.платформы), оптимальным является расположение 1-го контейнера на расстоянии 30 м от левого торца монтируемой платформы, 2-го контейнера – на расстоянии 96 м и т.д. Рекомендованная схема раскладки конструкций на примере береговой   платформы ПУМА 264-4-1.1-ДПК представлена на рисунке.
