Несущий каркас зданий СТИЛТАУН® представляет собой конструкцию, выполненную из С-образных стальных профилей толщиной от 0,8 до 3,5 мм и высотой от 150 до 380 мм.
Все элементы каркаса изготавливаются из высококачественной российской горячеоцинкованной стали марки 350 по ГОСТ 14918 с цинковым покрытием 1-го класса (не менее 275 г/кв.м).

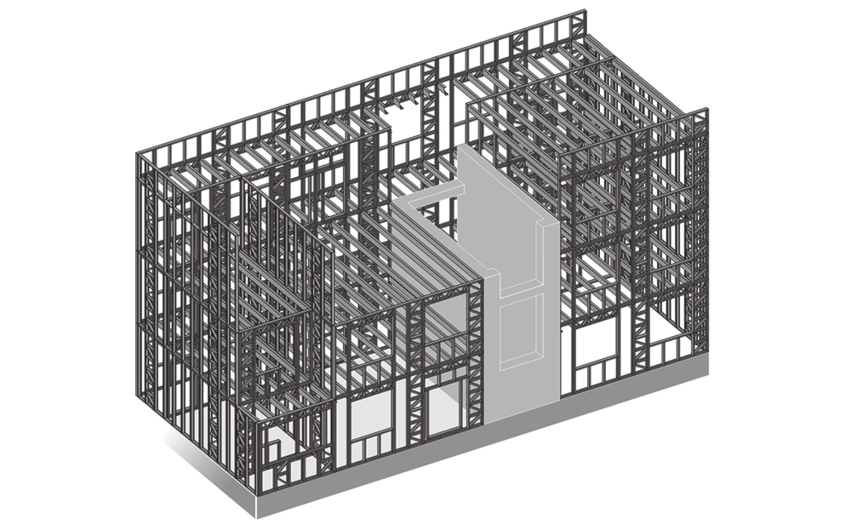

Структура каркаса СТИЛТАУН®
Кликайте точки чтобы рассмотреть структуру и узнать больше
-
СТИЛТАУН®
Кликайте чтобы узнать больше
-
1

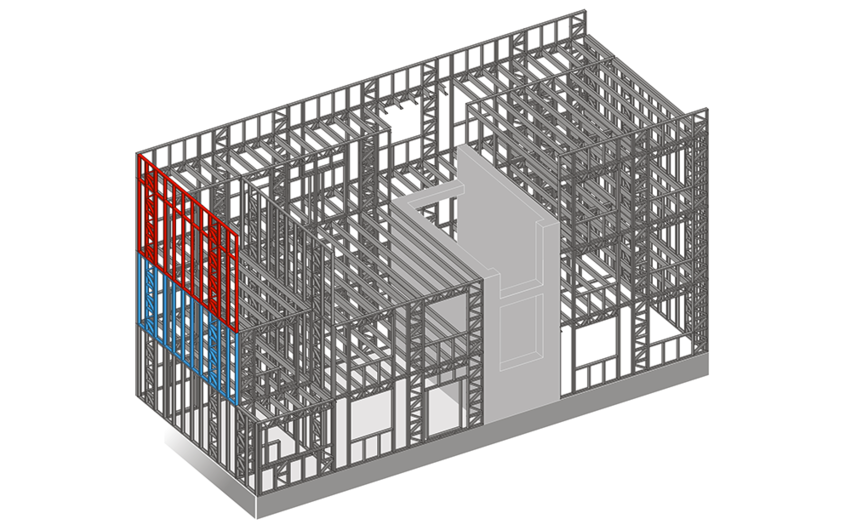

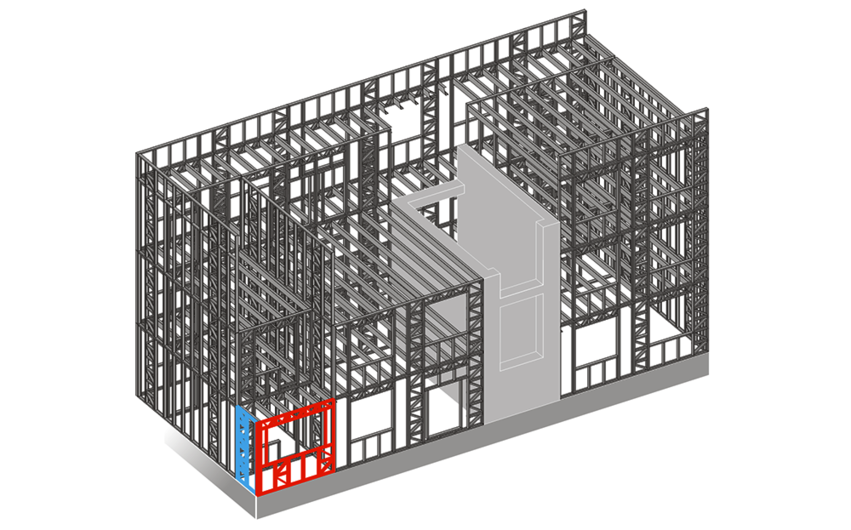

Стык стеновых панелей в пределах этажа
![img]()
-
2

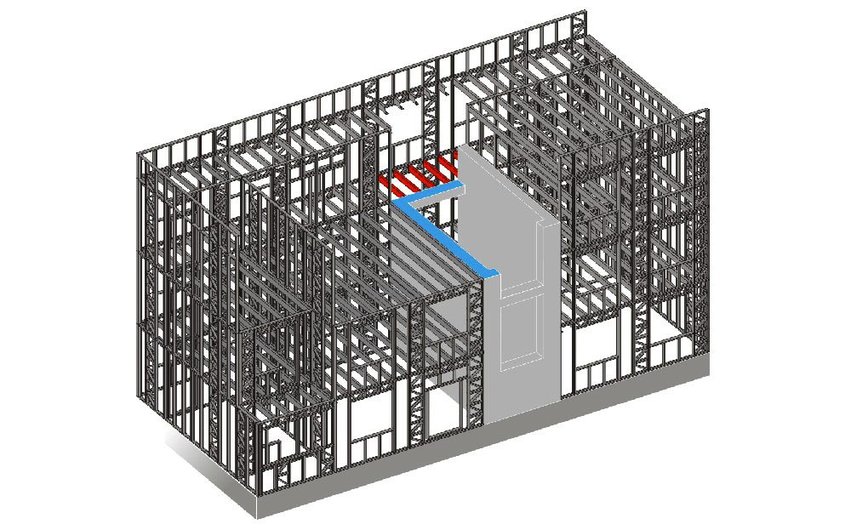

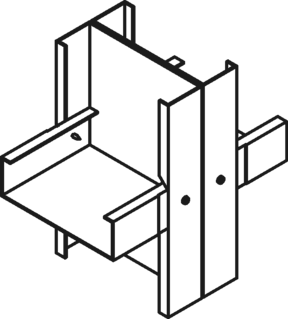

Наружный угол стены
![img]()
-
3
Т-образное примыкание панелей
![img]()
-
4

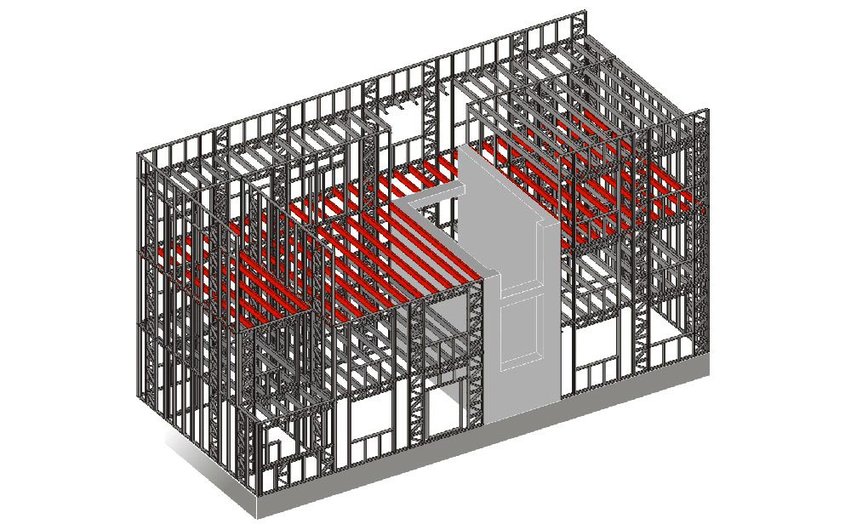

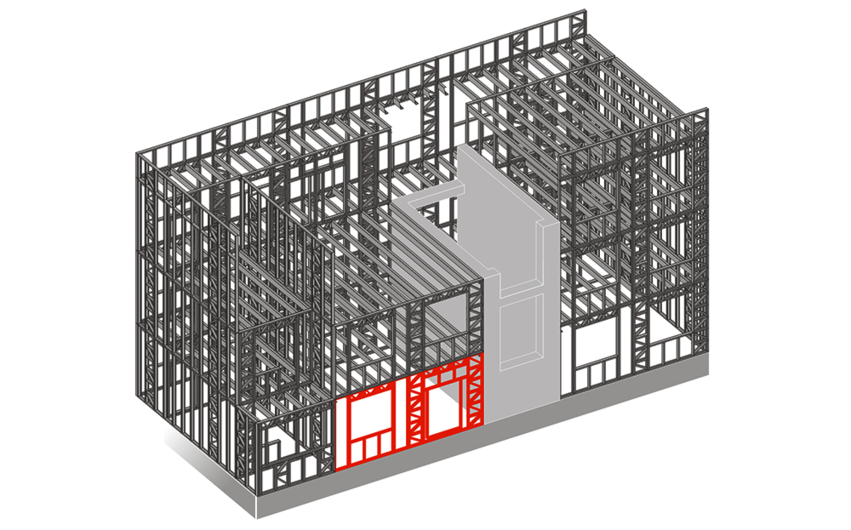

Стык не несущих стеновых панелей между этажами
![img]()
-
5

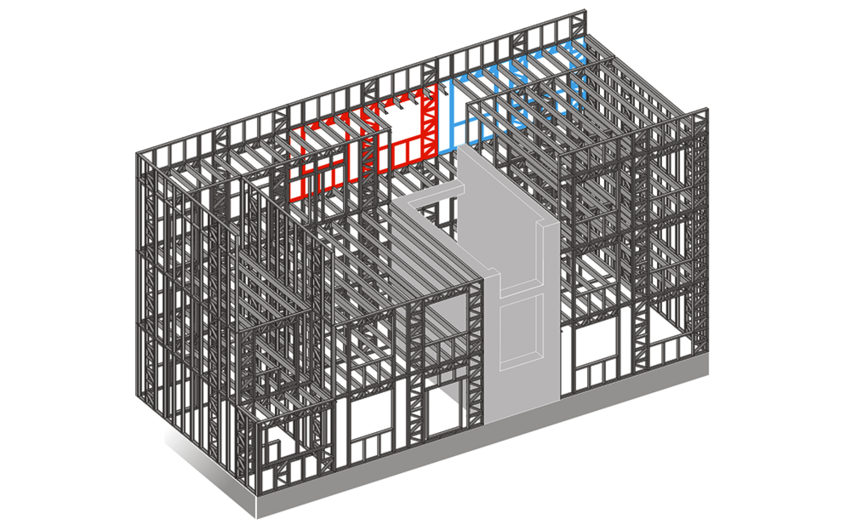

Организация дверных и оконных проемов
![img]()
-
6

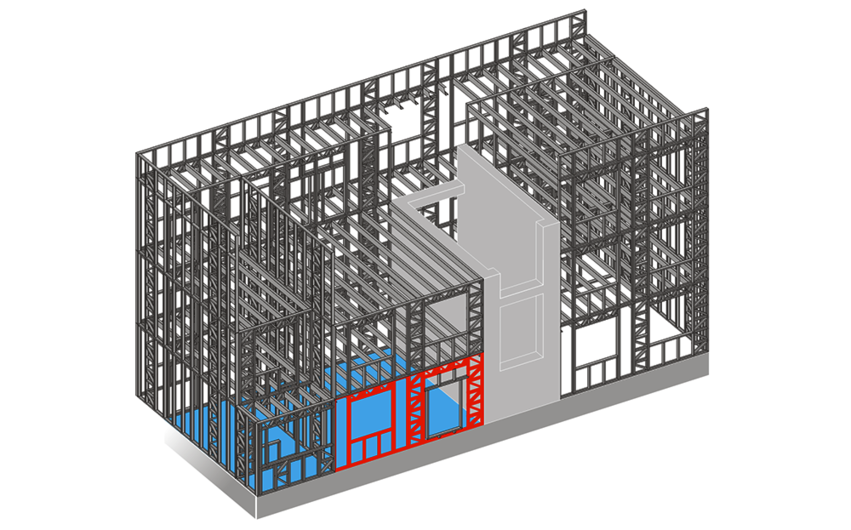

Сопряжение панелей с цоколем (на фундаменте)
![img]()
-
7

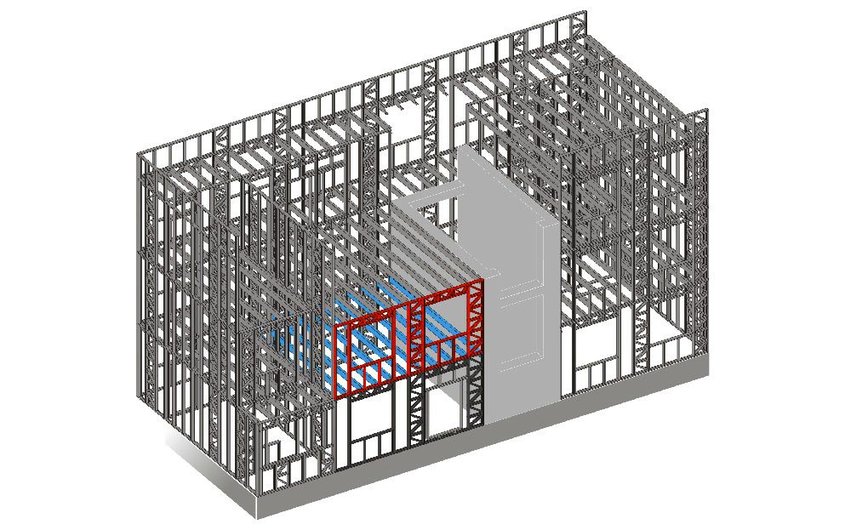

Примыкание стеновых панелей к ядру жесткости
![img]()
СТИЛТАУН®

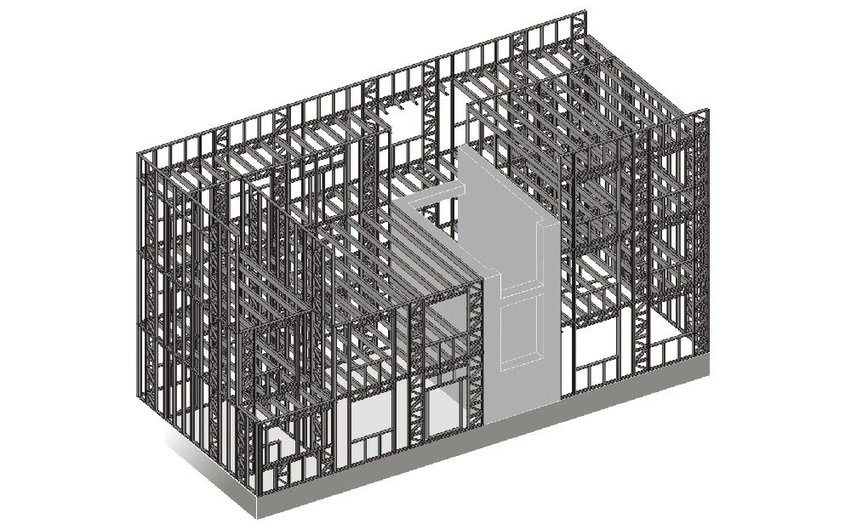

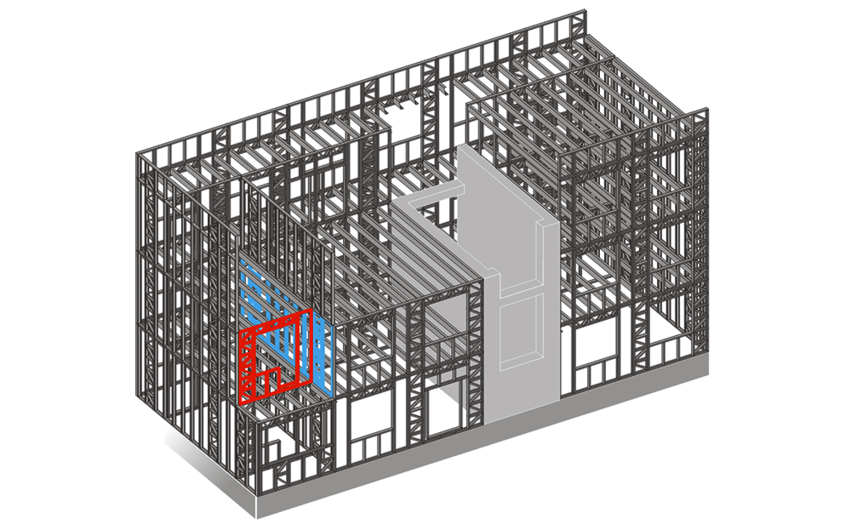

Каркас СТИЛТАУН® – трехмерная геометрически неизменяемая конструкция, реализованная по связевой схеме с неразрезными в пределах этажа основными несущими стойками. Пространственная устойчивость обеспечивается продольными и поперечными несущими стенами и горизонтальными дисками перекрытий. При необходимости могут быть предусмотрены монолитные стволы жесткости, к которым раскрепляются элементы каркаса.
Каркас собирается из укрупненных 2D элементов - панелей. Каждая панель поставляется в виде набора промаркированных деталей, полностью готовых к установке в каркас, с монтажной схемой и крепежным набором. Соединения элементов - на саморезах (обычное исполнение) или болтах (сейсмостойкое исполнение). Стеновые панели первого этажа крепятся к фундаменту (фундаментным плитам или ленточному фундаменту) при помощи анкерных шпилек, клиновых или химических анкерных болтов.

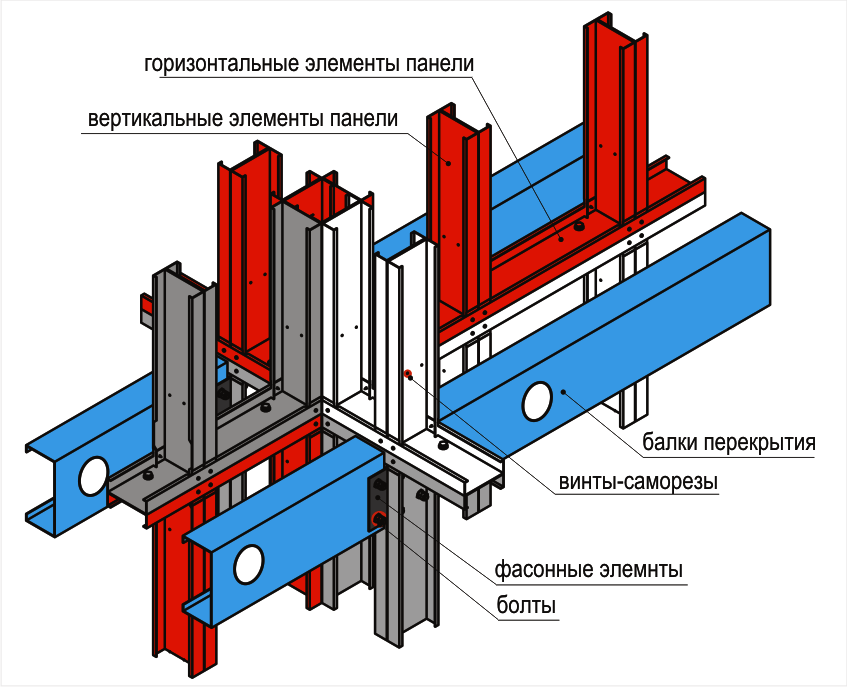

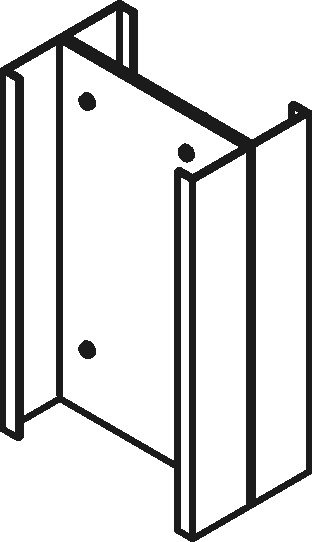

Элементы каркаса могут быть образованы из нескольких С- профилей, составленных в единое сечение и объединенных по длине крепежными элементами
1
Стык стеновых панелей в пределах этажа
Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)
2
Наружный угол стены
Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)
3
Т-образное примыкание панелей
Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)
4
Стык не несущих стеновых панелей между этажами
Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)
5
Организация дверных и оконных проемов
Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)
6
Сопряжение панелей с цоколем (на фундаменте)
Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)
7
Примыкание стеновых панелей к ядру жесткости
Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)
Профили

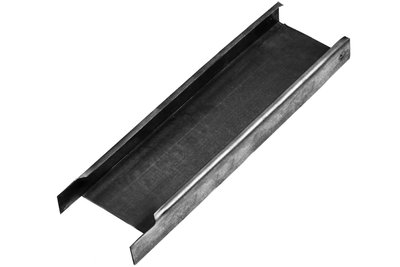

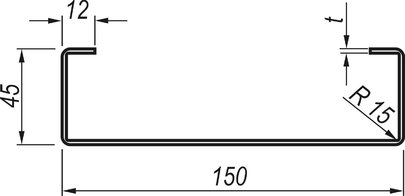

Стеновые панели выполняются из профилей по ТУ 1122-001-82866678-2011 толщиной от 0,8 до 1,6 мм. В качестве основного рекомендуется профиль АС_150 х 45 х 12 х1,6.

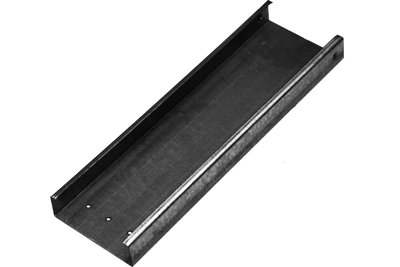

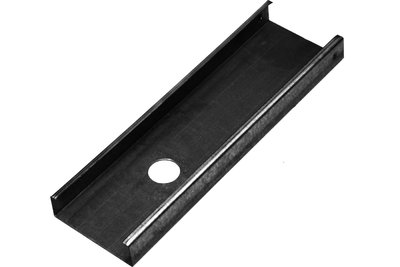

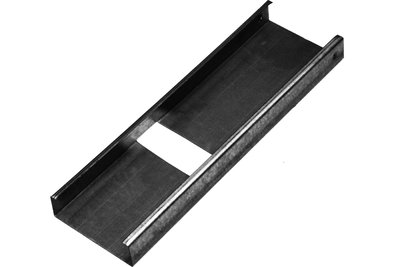

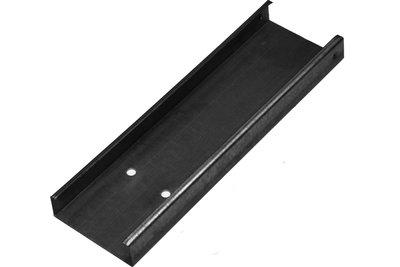

В профилях могут быть выполнены круглые отверстия диаметром 3,5 мм, 13 мм и 35 мм и технологические отверстия размерами 65 х 65 мм и 146 х 48 мм.

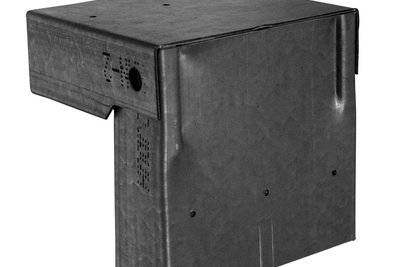

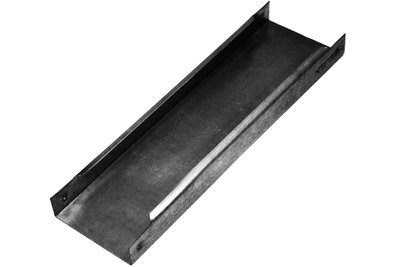

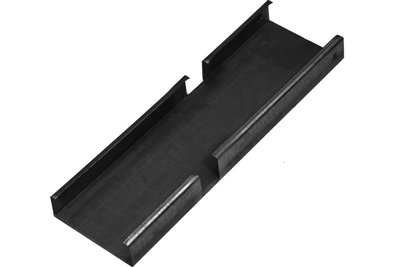

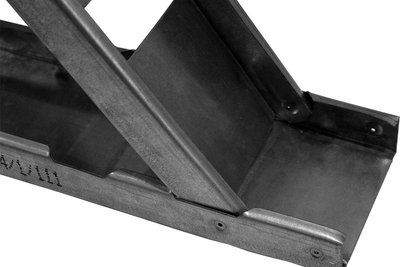

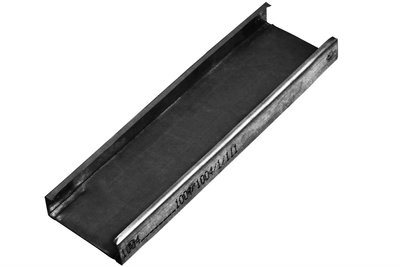

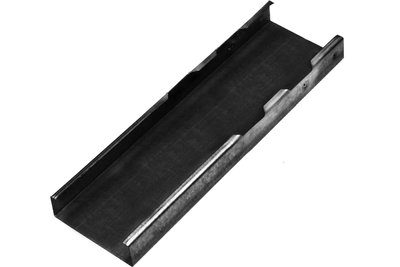

На профилях могут обжиматься концы, сниматься фаски 10 х 45°, выполняться высечки поясов, «пуклевки» для позиционирования элементов относительно друг друга и скрытия головок саморезов.
!

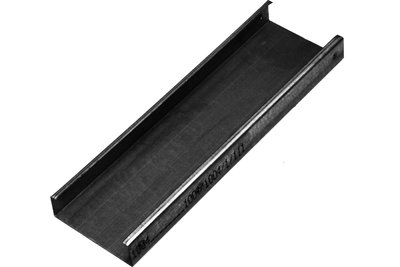

Все операции выполняются индустриальным способом в едином автоматизированном технологическом цикле с профилированием, что обеспечивает высокий уровень точности изготовления элементов и позиционирования отверстий. Полная заводская готовность конструкций повышает экономическую эффективность строительства за счет сокращения трудозатрат и исключения ошибок на монтаже.
ТУ 1122-001- 82866678-2011
881,9 Кб, *.pdf
ТУ 1122-002- 82866678-2013
1,2 MБ, *.pdf

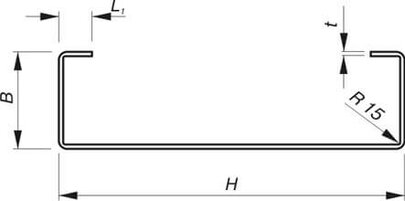

Балки перекрытий и покрытия выполняются из холодногнутых профилей по ТУ 1122-002-82866678-2013 в следующем диапазоне размеров:
• по толщине металла t– от 2,0 до 3,5 мм;
• по высоте стенок Н– от 250 до 380 мм;
• по ширине полок В– от 50 до 125 мм.
Соединения элементов
-
?
Соединительные узлы
-
1
Кликните для просмотра
![img]()
-
2
Кликните для просмотра
![img]()
-
3
Кликните для просмотра
![img]()
-
4
Кликните для просмотра
![img]()
-
5
Кликните для просмотра
![img]()
-
6
Кликните для просмотра
![img]()
-
7
Кликните для просмотра
![img]()
-
8
Кликните для просмотра
![img]()
-
9
Кликните для просмотра
![img]()
-
10
Кликните для просмотра
![img]()
-
11
Кликните для просмотра
![img]()
-
12
Кликните для просмотра
![img]()
-
13
Кликните для просмотра
![img]()
?

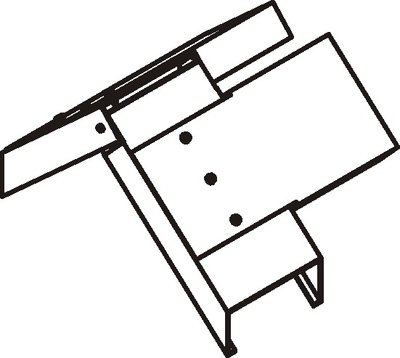

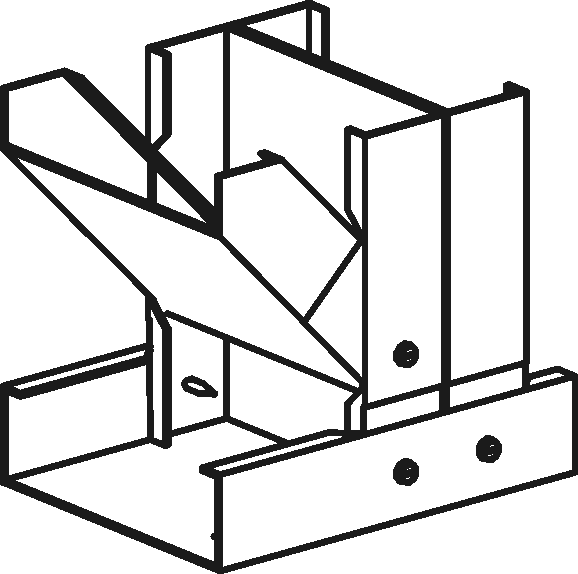

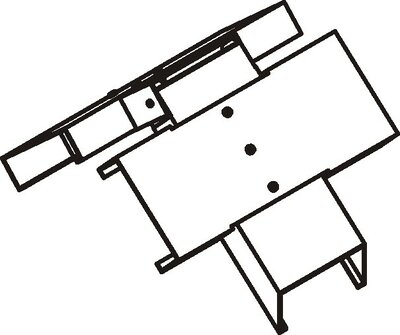

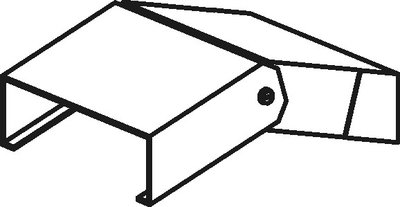

Соедининтельные узлы

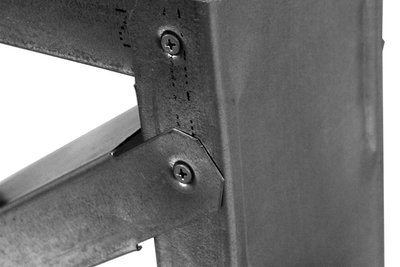

Узлы соединения элементов каркаса выполняются на самонарезающих винтах и болтах нормальной точности класса прочности 5.8, 8.8 и 10.9.
При расчетной сейсмичности свыше 6 баллов по шкале MSK все соединения элементов следует принимать болтовыми.
В серийных конструкциях зданий СТИЛТАУН крепление элементов предусмотрено на саморезах 4,8х19 и болтах М12 класса прочности 8.8.
2

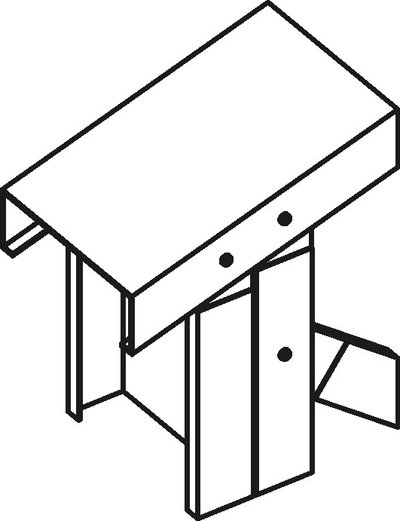

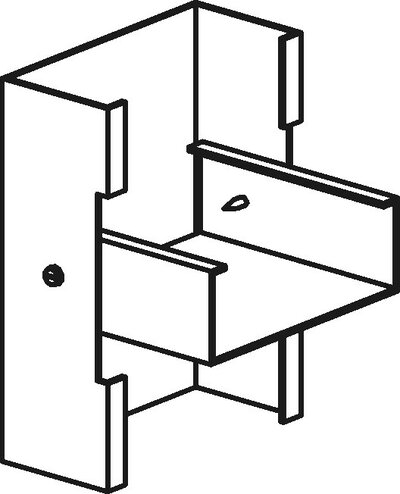

Сопряжение элементов предусмотрено по двум вариантам:
1

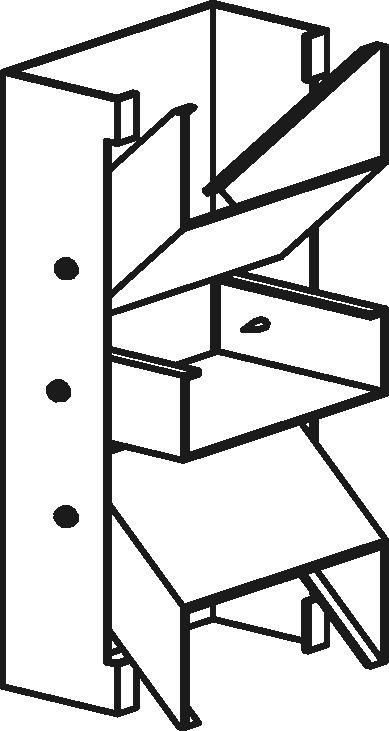

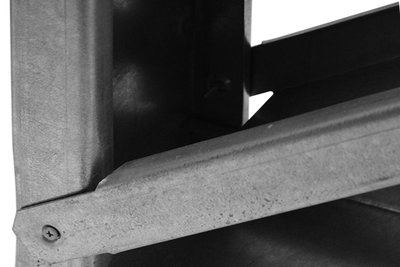

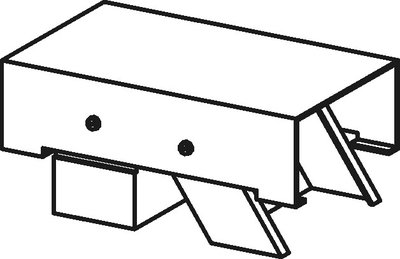

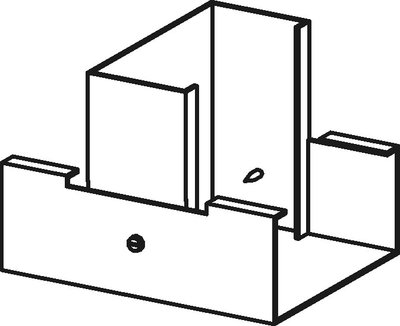

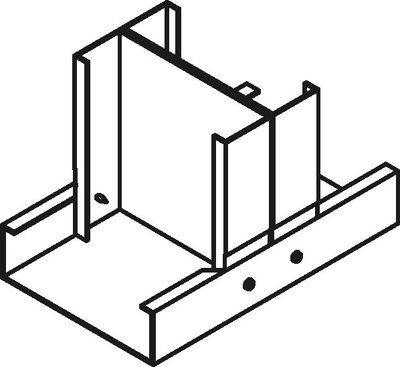

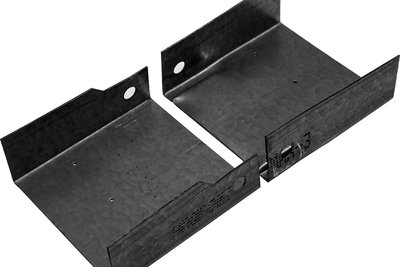

Примыкающий элемент заводится обжатым торцом в С-образный профиль опорного элемента. С этой целью опорный элемент изготавливается с высечками поясов
2

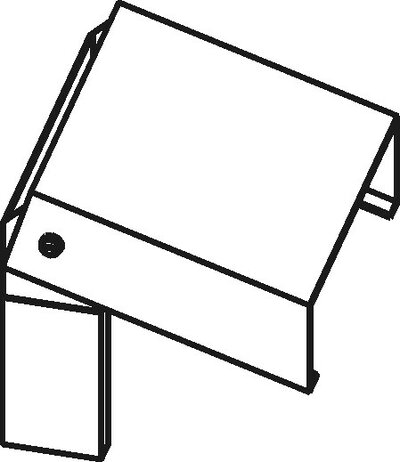

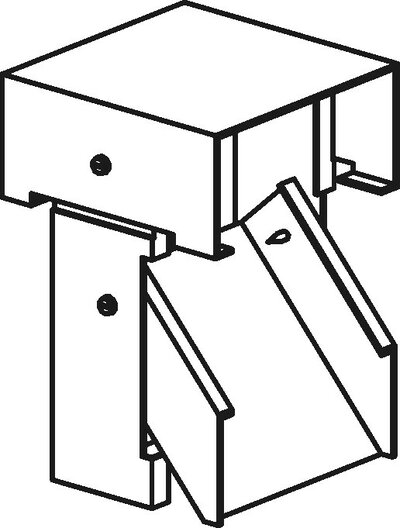

Узлы примыкания малонагруженных элементов могут быть реализованы со срезом стенки примыкающего элемента.
Оба варианта сопряжения профилей позволяют соединять элементы в широком диапазоне углов их взаимного расположения.
Стеновые панели

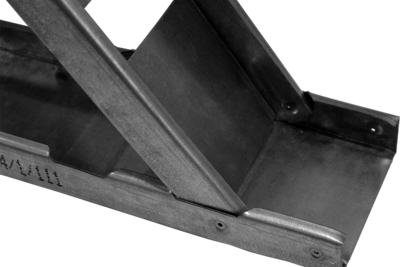

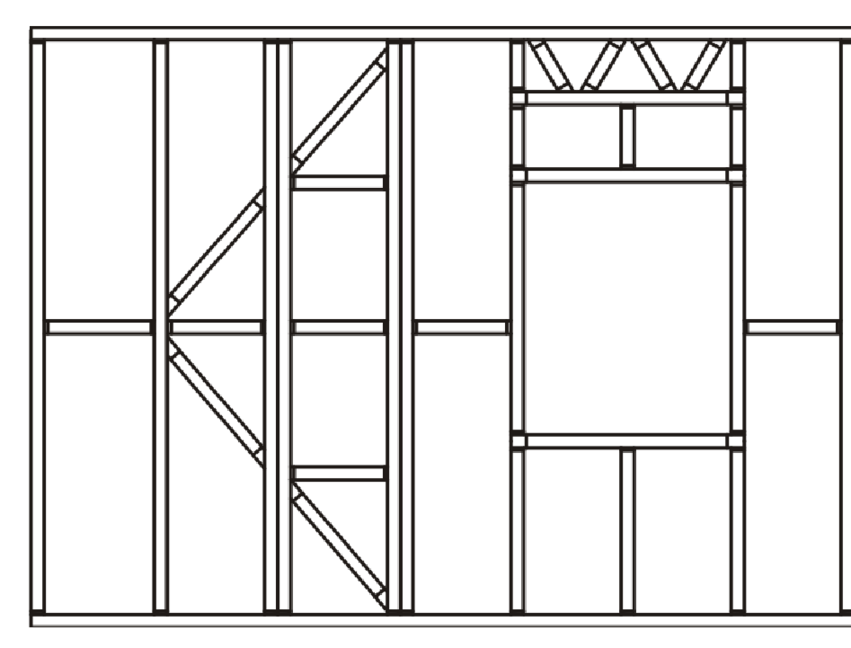

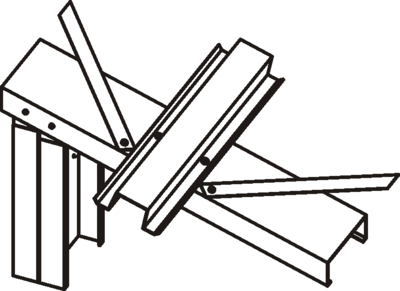

Основные элементы каркаса панели - направляющие (верхний и нижней рельсы), вертикальные опорные стойки, элементы жесткости. Опорные стойки располагаются с заданным шагом (основной шаг – 600 мм) и устраиваются с монтажными стыками в уровне каждого перекрытия. Между стойками предусмотрена система горизонтальных и диагональных связевых элементов (распоры и раскосы), образующих в совокупности геометрически-неизменяемый каркас панели. Панели могут содержать дополнительные элементы в виде профилей и перехватных ферм для организации проемов.
Сборка панелей может выполняться собираться как непосредственно на площадке, так и на заводе-изготовителе конструкций.
Типы стеновых панелей
!
Для сборки на площадке каждая панель поставляется в виде в виде готового к монтажу комплекта элементов, собранного в отельный пакет и промаркированного. Все конструкции выполнены в необходимый размер и имеют все отверстия и вырезы, предназначенные как для установки элемента в каркас без измерительных процедур (маркировки и позиционирующие элементы), так и для его крепления к другим элементам каркаса (крепежные отверстия).
Перекрытия и покрытие
Кликайте точки чтобы рассмотреть структуру и узнать больше
-
?
Перекрытия
-
1
Балка перекрытия с сервисными отверстиями
![img]()
-
2

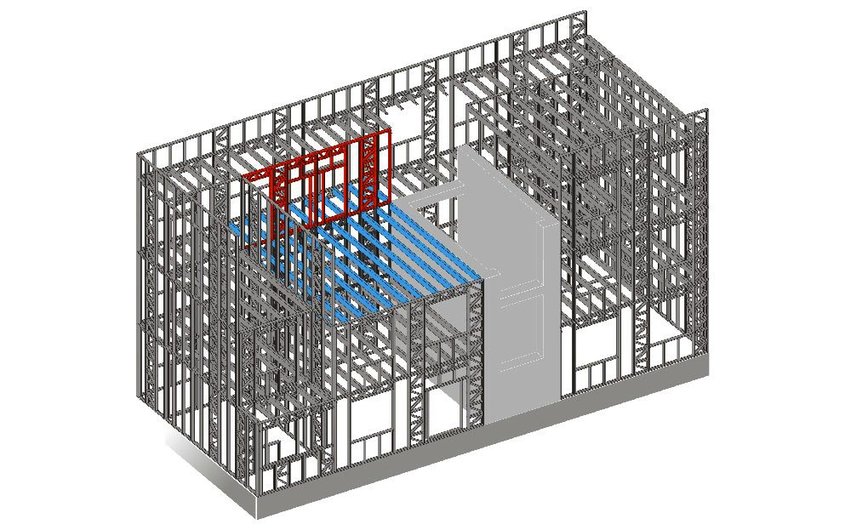

Опирание балок перекрытия на внутренние стеновые панели
![img]()
-
3
Стыки несущих стеновых панелей между этажами
![img]()
-
4

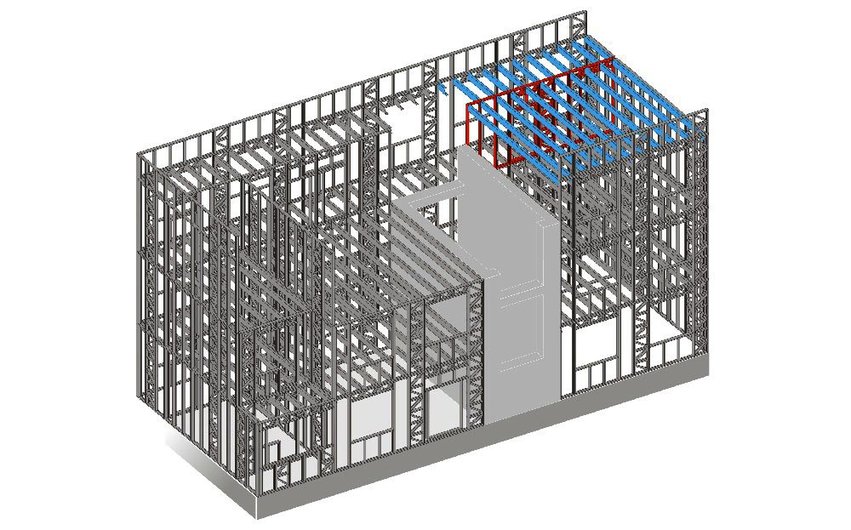

Опирание балок покрытия на внутренние стеновые панели
![img]()
-
5
Сопряжение стеновых панелей с перекрытиями (покрытием)
![img]()
-
6
Примыкание балок перекрытия к ядру жесткости
![img]()
?
Перекрытия
Несущие конструкции перекрытий и плоской кровли выполняются в виде балок из холодногнутого оцинкованного С-профиля. На стенках балок могут быть предусмотрены сервисные отверстия для прокладки коммуникаций и вентиляции. Основной шаг балок перекрытия соответствует шагу стоек в каркасах стеновых панелей. Опирание балок осуществляется на несущие стойки стеновых панелей нижнего этажа.
Конструкции скатной кровли представляют собой стропильные фермы (применяются в бесчердачных решениях) или кровельные панели треугольного очертания с вертикальными, горизонтальными и диагональными элементами жесткости. Технология сборки и соединительные узлы кровельных панелей и ферм аналогичны стеновым панелям.
1
2
3
4
5
6
7
8
Кровельная панель
3
3
9
8
6
10
Кровельная ферма
Кровельные конструкции опираются на балки чердачного перекрытия либо на верхний горизонтальный пояс стеновых панелей верхнего этажа и располагается с шагом, определяемым расчетной моделью. Жесткость покрытия обеспечивается системой кровельных прогонов из шляпного профиля и горизонтальных связей из стальной полосы.
На кровлях могут быть запроектированы системы снегозадержания и водоотведения, слуховые окна, защитное ограждение и другие опциональные элементы.
1
Элементы жесткости по покрытию
1
2
Организация слухового окна
Пространственная устойчивость
Пространственная устойчивость и жесткость каркаса обеспечивается несущими продольными и поперечными стенами и перекрытиями, связывающими стены и разделяющими их по высоте на ярусы. При необходимости могут быть предусмотрены стволы жесткости в виде лестничных и/или лифтовых узлов, которые реализуются самонесущими и включаются в работу конструкции путем крепления к ним элементов каркаса в уровнях перекрытий и покрытия.

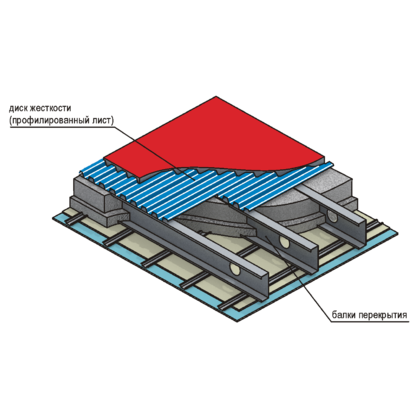

Для организации горизонтальных дисков жесткости может быть предусмотрена установка по балкам перекрытий профилированного настила производства завода «Андромета» по ТУ 1122-003-82866678-2015 с нормированными значениями «эталонной» сдвиговой жесткости, которые получены по результатам испытаний, проведенных в соответствии со стандартной методикой ЦНИИПСК им. Мельникова.
!
Испытания профлиста производства «Андромета», выполненные в специализированном испытательном центре на базе МГСУ, по методике, разработанной ведущим институтом в области проектирования стальных конструкций - ЦНИПСК им. Н.П.Мельникова – дают проектировщикам объективные и надежные данные для учёта жесткости профлиста в пространственной работе лёгких металлических конструкций в том числе - при сейсмических нагрузках.
Несмотря на массовое применение профнастила, в том числе - и для частичной или полной замены связей в конструкциях зданий - подобные экспериментальные исследования в России до сих пор не проводились.
Данные, полученные в результате испытаний, включены в Технические условия на профлист "Андромета" ТУ 1122-003-82866678-2015.
