Монтаж СТИЛТАУН



Каркас СТИЛТАУН® собирается из укрупненных 2D  элементов - стеновых и кровельных панелей. Панели могут собираться как непосредственно на площадке, так и на заводе.

Для сборки на площадке каждая панель поставляется в виде готового комплекта промаркированных  деталей, собранных в отельный пакет, снабженных монтажной схемой и крепежным набором.

Все конструкции выполнены  в необходимый размер и имеют все отверстия и вырезы, предназначенные  как для установки элемента в каркас без измерительных процедур (маркировки и позиционирующие элементы - пуклевки), так и для его крепления к другим элементам каркаса (крепежные отверстия).

Видео-инструкция по монтажу зданий СТИЛТАУН

Монтаж зданий СТИЛТАУН®:

В 2 раза быстрее

Полная заводская готовность конструкций СТИЛТАУН® позволяет вести монтаж каркаса с высокой скоростью: ~ 300 кв.м площади за смену. Процессы заливки пенобетона и монтажа утеплителей синхронизированы со сборкой каркаса. В результате скорость возведения «коробки» по технологии СТИЛТАУН®  в 2 – 3 раза выше, чем при использовании обычных строительных технологий.

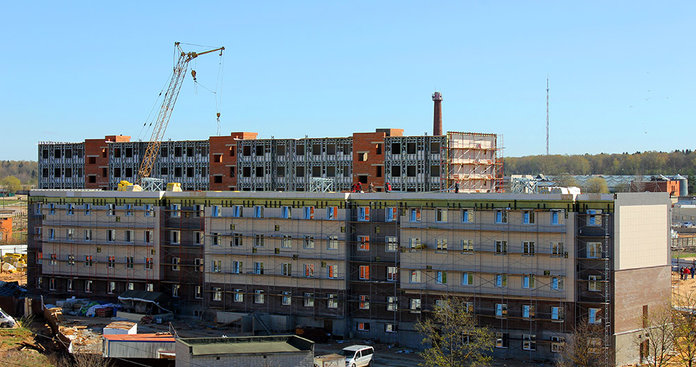

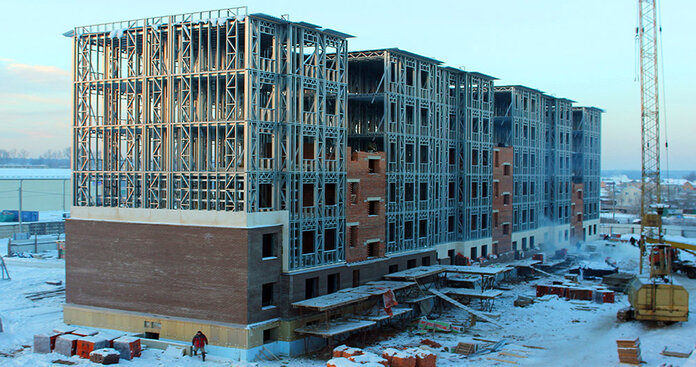

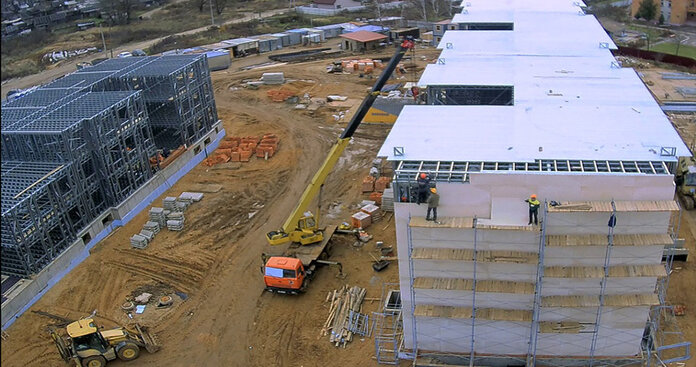

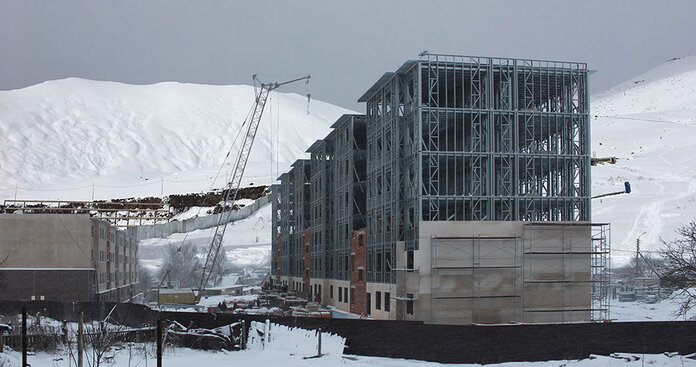

В горах и на северах
  • Простота и скорость сборки каркаса из готовых деталей на саморезах и болтах особенно важны в удаленных и труднодоступных местах, где нет ни производства стройматериалов, ни квалифицированных строителей, а экстремальные погодные условия заметно усложняют ведение работ.
  • Легкость конструкций СТИЛТАУН® - это упрощение фундамента, что особо важно в условиях Крайнего севера (вечная мерзлота, болотистые почвы) и горной местности со сложным рельефом и высокой сейсмикой.
  • Благодаря малому собственному весу и паутинообразной связевой структуре каркаса здания СТИЛТАУН® обладают высокой сейсмостойкостью – до 9 баллов.
Всесезонная стройка

Работы по болтовой сборке металлокаркаса  можно выполнять при любой погоде  без удорожания и снижения темпа. Заливку пенобетона допускается проводить при температурах до минус 20оС. Монтаж обшивки и утеплителей ведется при любых температурах круглогодично (в сухую погоду). Поэтому скорость и цена строительных работ по технологии СТИЛТАУН® практически не зависят от погодных факторов.

Без мусора и отходов

Каркас приходит на площадку в виде готового комплекта конструкций, что полностью исключают строительные отходы. Приготовление и заливка пенобетона - также безотходный процесс. Отходы прочих компонентов (листовые материалы, утеплители) – не превышают 10кг/кв.м (норма для обычной стройки - 200 кг/кв.м). В условиях ужесточения экологической политики затраты на утилизацию строительного мусора резко растут, поэтому безотходность технологии СТИЛТАУН® - весомый экономический аргумент для застройщика.

Монтаж зданий СТИЛТАУН: основные этапы

ПАНЕЛИЗАЦИЯ

Каркас СТИЛТАУН собирается из укрупненных 2D  элементов -  панелей, каждая из которых поставляется в виде отдельного готового к монтажу комплекта

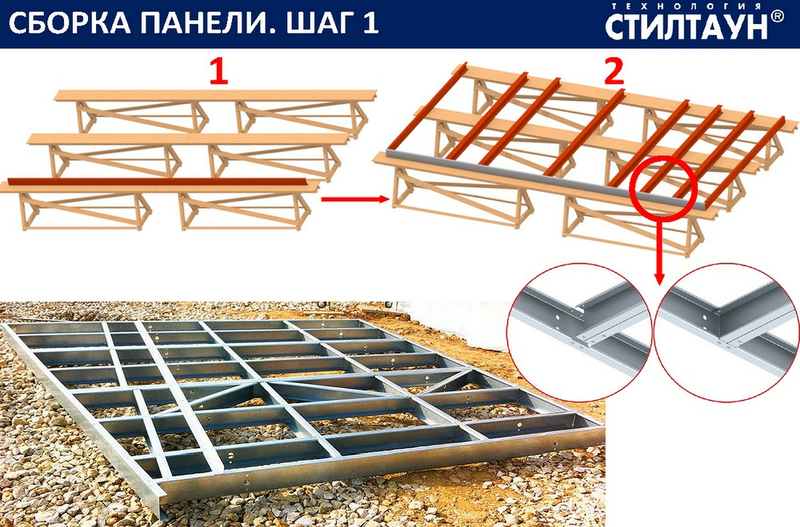

СБОРКА ПАНЕЛИ. ШАГ 1

1. Уложить на стапель направляющий профиль (нижний рельс панели).

2. Вставить стоечные профили в нижний рельс  и  зафиксировать пуклевками (с контролем соосности).

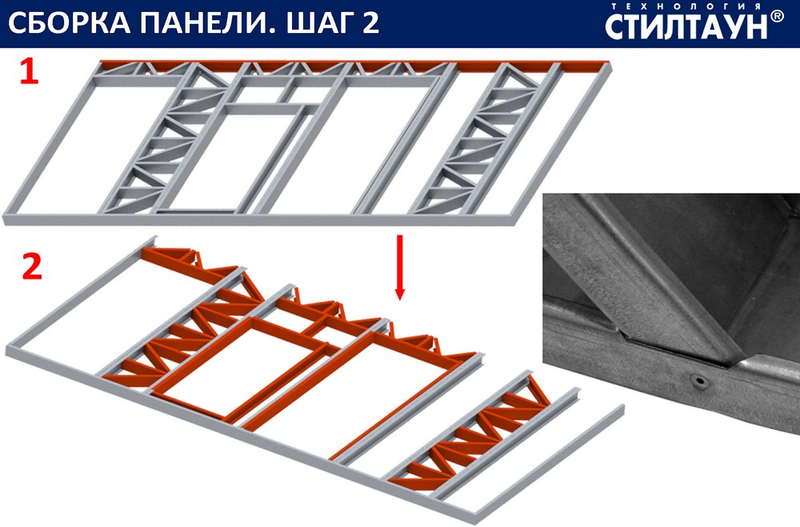

СБОРКА ПАНЕЛИ. ШАГ 2

1. Установить и зафиксировать горизонтальные и диагональные элементы

2. Установить и зафиксировать верхний рельс панели

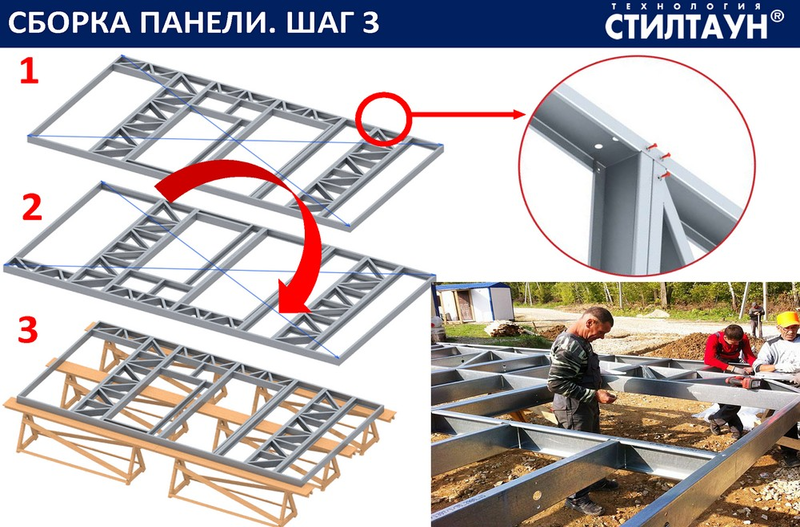

СБОРКА ПАНЕЛИ. ШАГ 3

1. Выполнить контроль геометрии и закрепить элементы саморезами

2. Повернуть панель на 180о

3. Проверить геометрию и закрепить элементы.

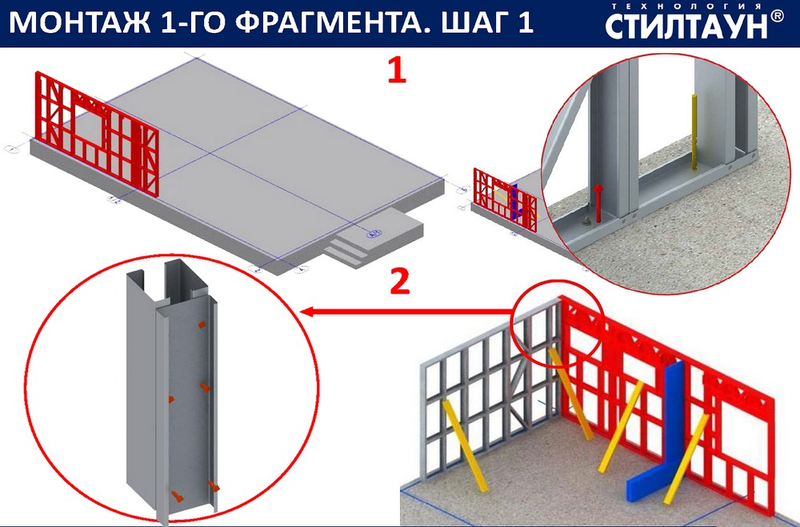

МОНТАЖ 1-ГО ФРАГМЕНТА. ШАГ 1

Фрагмент - это замкнутый прямоугольный объем, ограниченный продольными и поперечными несущими стенами. Монтаж здания выполняется пофрагментно, с раскреплением новых фрагментов к уже смонтированным.

1. Монтаж начинать с внешнего угла. Установить 1-ю панель, проверить вертикальность. и раскрепить временными связями в 2-х точках. Закрепить к фундаменту (2 клиновых анкера)

2. Аналогично установить, вертикализировать и закрепить 2-ю угловую панель. Соединить панели между собой  (без затяжки).

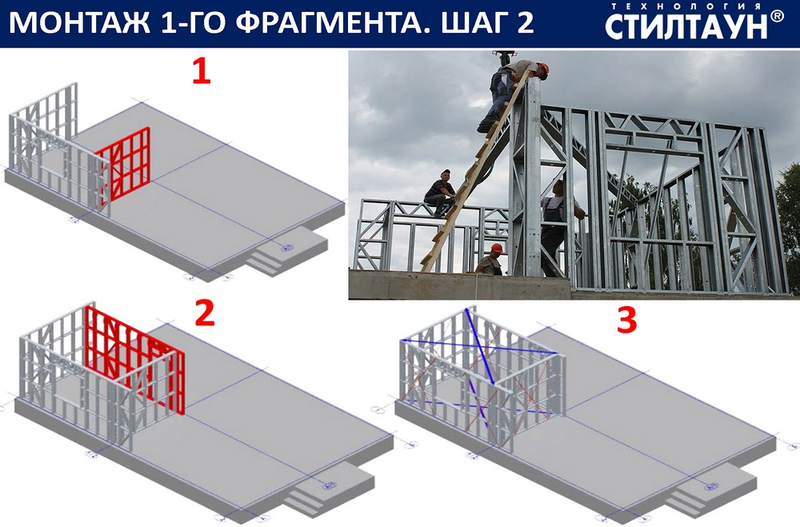

МОНТАЖ 1-ГО ФРАГМЕНТА. ШАГ 2

1. Установить, вертикализировать, закрепить и соединенить без затяжки остальные панели фрагмента.

2. Проконтролировать геометрию фрагмента, затяжнуть соединения и установить вертикальные гибкие связи.

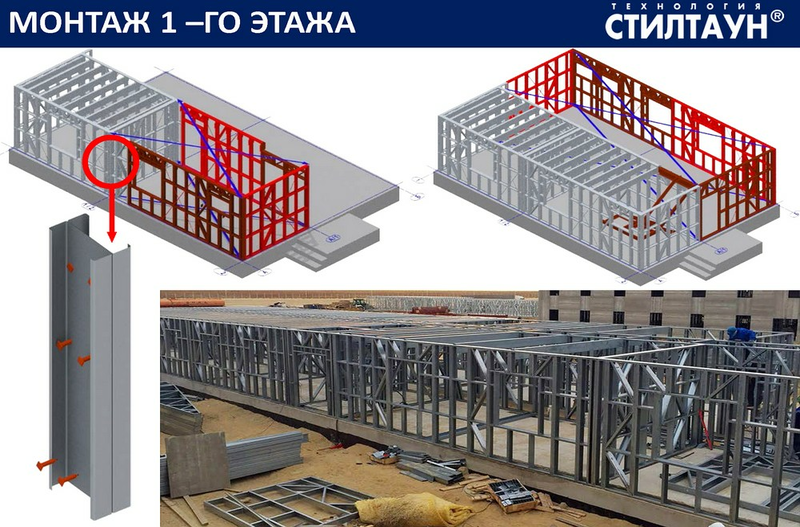

МОНТАЖ 1 –ГО ЭТАЖА

Дальнейшая сборка ведется в аналогичной последовательности. Новые фрагменты раскрепляются к уже собранным. Параллельно на собранных фрагментах монтируются балки перекрытий.  Такой способ позволяет сократить время использования крана.

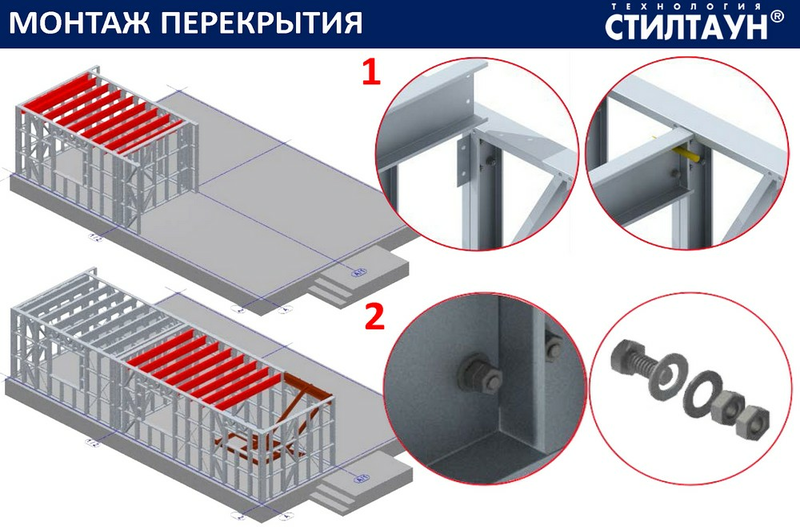

МОНТАЖ ПЕРЕКРЫТИЯ

1. Уложить балки перекрытия в пределах одного фрагмента, временно закрепив их к стойкам каркаса монтажными пробками.

2. 3аменить временные крепления балок постоянными (болты с контролем затяжки). Установить по нижним поясам балок перекрытия горизонтальные гибкие связи из стальной полосы

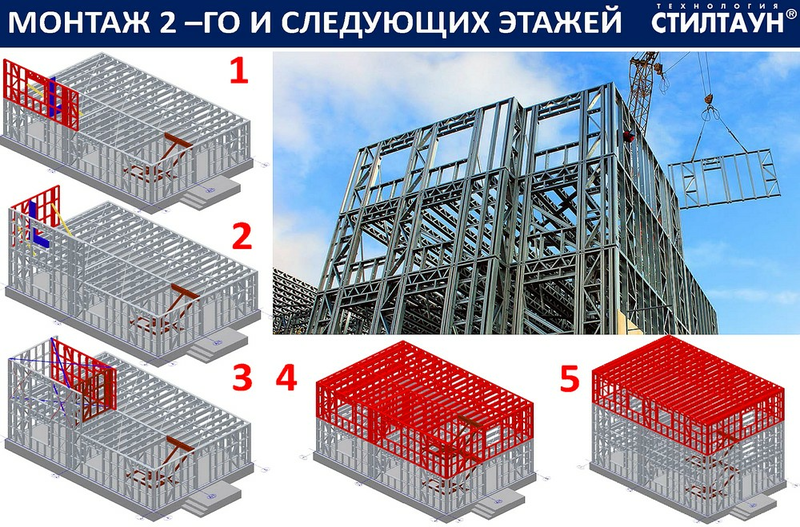

МОНТАЖ 2 –ГО И ПОССЛЕДУЮЩИХ ЭТАЖЕЙ

Монтаж начинается с наружного угла стены и выполняется пофрагментно, в той же последовательности, что и для 1-го этажа. ВАЖНО! Раскрепление панелей монтажными подпорками снимается только после окончательной сборки фрагмента и установки гибких связей

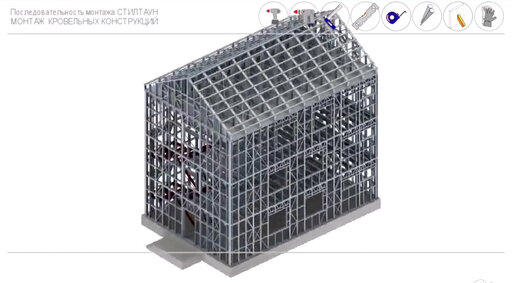

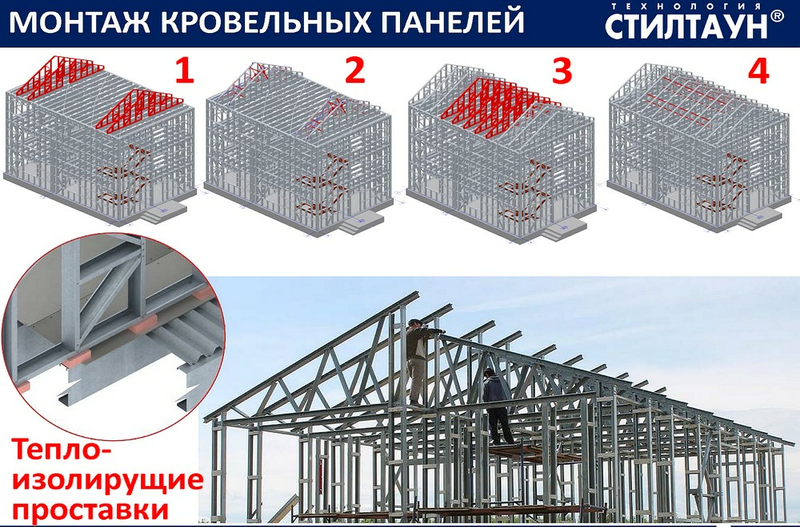

МОНТАЖ КРОВЕЛЬНЫХ ПАНЕЛЕЙ.

Монтаж ведут, начав со связевых блоков, последовательно раскрепляя к ним каждую следующую панель. Все соединения кровельных панелей с несущими стойками наружных стен и балками перекрытия выполняют через теплоизоляционные проставки из жесткого материала.

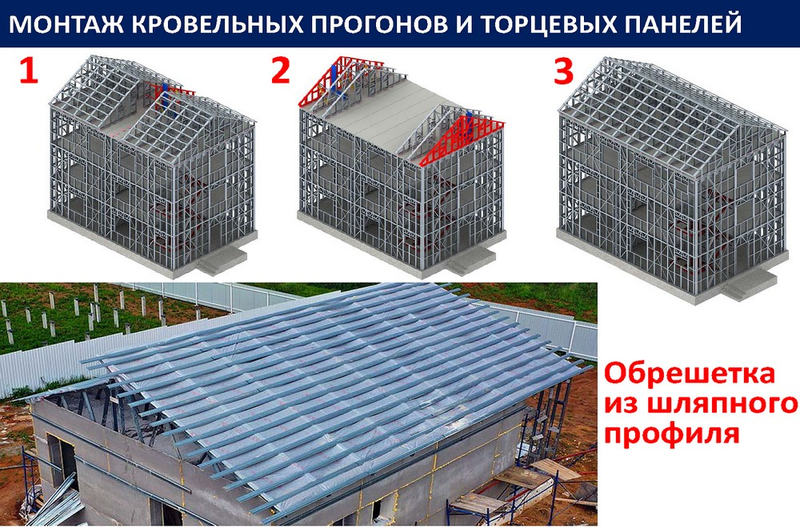

МОНТАЖ КРОВЕЛЬНЫХ ПРОГОНОВ И ТОРЦЕВЫХ ПАНЕЛЕЙ

По мере установки кровельных панелей  их соединяют прогонами для придания дополнительной жесткости. Последними устанавливают торцевые панели. Затем монтируется обрешетка из шляпного профиля.

Монтаж каркаса, теплоизоляция и облицовка ЛСТК дома

Монтаж каркаса здания СТИЛТАУНЧасто говорят, что строительство домов из ЛСТК похоже на сборку детского конструктора, только размер деталей побольше, чем в игрушке. На стройплощадку каркасы зданий прибывают в виде наборов деталей, готовых к монтажу, со схемами и инструкциями.

Все детали промаркированы, снабжены монтажными отверстиями, вырезами и пуклевками, обеспечивающими правильную и быструю сборку. Для соединения деталей каркаса используются болты и самонарезающие винты, наружная и внутренняя обшивка также монтируется на саморезах.


Монтаж обшивки и теплоизоляции 2-х этажного здания АБК. Калужская область, 2018 г.В качестве обшивки может использоваться любой негорючий плитный материал – ЦСП, гипсокартон и др.  Особенно эффективен инновационный материал Стеклоцем, представляющий собой плиту из стекловолокна на цементном связующем.  Малоэтажные дома из ЛСТК (до трех этажей) могут теплоизолироваться при помощи минеральных утеплителей. Для домов средней этажности – от четырех до шести этажей – рекомендуется применять ячеистый бетон. Этот материал выполняет звуко- и теплоизоляционную функцию, а также обеспечивает соблюдение нормативов по огнестойкости. Конструктивные элементы зданий, выполненных по технологии СТИЛТАУН®, – стеновые панели и перекрытия на металлических каркасах с заполнением пенобетоном – соответствуют требованиям ГОСТ 30247.0-94 и ГОСТ 30247.1-94 к зданиям 1-й степени огнестойкости.


Отделка квартиры ЛСТК дома СТИЛТАУН ®. Калужская область, 2014г.В отличие от стен домов, построенных из кирпича или бетона, стены зданий, возведенных с применением металлических каркасов, не требуют выравнивания и могут сразу отделываться. Таким образом затраты на финишную отделку можно сократить на треть.

Для наружной облицовки могут применяться различные фасадные системы. Например, ЛСТК дома в жилом комплексе «Гармония» неподалеку от Обнинска отделаны навесными фасадами из керамогранита.
