Быстровозводимые школы из ЛСТК

Цена – от 6 257 руб./м2 с НДС

Предложение не является публичной офертой

Строительство школ и других образовательнных учреждений  – одно из хорошо освоенных в России применений технологии легких стальных тонкостенных конструкций (ЛСТК). Такие объекты обычно строятся в жестких финансовых и временных рамках, а эксплуатируются на ограниченные бюджетные средства. Нередко обязательства по возведению школ и ДДУ возлагаются государством на застройщиков, снижая финансовую отдачу их проектов. Поэтому быстромонтируемые и экономичные металлокаркасные здания - лучший выход для социальной сферы, особенно в небольших городах и селах. Легкие, транспортабельные конструкции ЛСТК, полностью готовые к простому и быстрому болтовому монтажу, незаменимы там, где остро стоят проблемы финансирования, логистики, квалифицированной рабочей силы. В 2000-е годы их экономические и эксплуатационные преимущества стали осознаваться государством и бизнесом, и в разных регионах России начали строить металлокаркасные быстровозводимые школы по типовым проектам. Сейчас эта практика продолжает развиваться: совершенствуются конструкторские решения зданий, нарабатываются библиотеки типовых проектов, внедряются новые подходы на стыке технологий.

Построенные ЛСТК здания СТИЛТАУН®

Примеры проектов школ

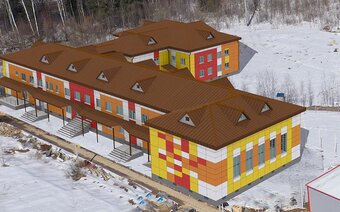

Фото объекта: Школа-сад на 85 мест
Архангельская область
проект
58,52х65,34х7,3 м
2 770 кв.м
Школа на 120 мест

Этажность: 2

Площадь застройки, кв.м:          1052 кв.м

Общая площадь здания, кв.м: 1530 кв.м

Район строительства:    Вологодская область


Школа на 1200 мест (проект)

Этажность: 4

Площадь застройки, кв.м: 5 455 кв.м

Общая площадь здания, кв.м: 20121 кв.м

Район строительства:   г.Тюмень




ДДУ на 240 мест

Этажность: 3

Размеры в плане: 30,7 х 58,2 м

Площадь застройки: 1470 кв.м

Район строительства:    г.Тула


Конструктивная ЛСТК система СТИЛТАУН®

Проектирование и строительство школ ввиду специфики этих объектов, предполагает ряд особых требований к строительным технологиям и материалам:
1. Эффективная теплоизоляция для поддержания круглогодичной комфортной температуры в помещениях
2. Повышенные требования к экологичности и пожарной безопасности
3. Вариативность планировочных решений для оптимальной организации внутреннего пространства, насыщенного разнообразными функциональными помещениями (учебные классы, спортзал, столовая,и др.)
Всем этим условиям оптимально удовлетворяет конструктивная система на основе легких стальных тонкостенных конструкций СТИЛТАУН®, с 2012 года используемая в России и за рубежом для строительства зданий образовательных учреждений.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

!

Технические характеристики и условия строительства

  • Высотность: 1 – 6 этажей
  • Свободные пролеты межэтажных перекрытий: до 8,5 м
  • Огнестойкость стен и перекрытий: REI 90 (по результатам огневых испытаний НИЦ «Строительство»)
  • Срок эксплуатации зданий – 50 и более лет (по заключению МИСИС)
  • Снеговые районы: I-V
  • Ветровые районы: I-V
  • Сейсмичность площадки строительства: до 9 баллов по MSK-64

Буклет Стилтаун

Презентация Стилтаун

1
Быстровозводимый каркас

Технология СТИЛТАУН® обеспечивает высокую скорость и машиностроительную точность производства готового к монтажу каркаса из стальных холодногнутых профилей.

Каркасы зданий поставляются на строительную площадку в виде наборов промаркированных деталей, снабженных монтажными схемами и инструкциями.

Технология СТИЛТАУН позволяет параллельно вести процессы монтажа каркаса, прокладки по каркасу инженерных сетей здания и заливки пенобетона, чтобы обеспечить высокий темп стройки.

Буклет Стилтаун

Презентация Стилтаун

2
Стеновые панели

Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм. Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой. Монтаж – на саморезах, в сейсмостойком исполнении – на болтах. Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники. Для ускорения работ возможна поставка на площадку собранных и готовых к установке панелей с наружной обшивкой.

Самонесущая каркасная стеновая панель с заполнением легким пенобетоном для гражданского строительства

Презентация Стилтаун

3
Кровельные панели
  • Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм.
  • Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой.
  • Монтаж – на саморезах, в сейсмостойком исполнении – на болтах.
  • Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники.

Буклет Стилтаун

Презентация Стилтаун

4
Балки перекрытий

Выполнены из холодногнутых оцинкованных профилей (высота и толщина – по расчету). На стенках профилей могут быть выполнены сервисные отверстия для прокладки коммуникаций (электрика, водоснабжение и др.).

Применение профилей большого сечения из стали толщиной до 3,5 м обеспечивает жесткость перекрытий, исключая эффект «зыбкости».

Буклет Стилтаун

Презентация Стилтаун

5
Пенобетонная наружная стена с навесным фасадом

Качество тепловой защиты металлокаркасных домов СТИЛТАУН® с пенобетоном подтверждено натурными тепловизионными испытаниями на построенном объекте. Показано, что сопротивление теплопередаче пенобетонных наружных стен в 2 раза выше, а потери тепла – в 3 раза ниже нормативов СНиП.

Отчет о тепловизионных испытаниях

Буклет Стилтаун

6
Пенобетонная наружная стена с кирпичной облицовкой

Исследования долговечности и коррозионной стойкости несущих стен жилых домов Стилтаун® с пенобетоном были проведены ведущей российской научной организацией в области коррозионной защиты металлов - Кафедрой защиты металлов и технологии поверхности Национального исследовательского технологического университета «МИСиС». Согласно выданному заключению, несущие конструкции из стали с цинковым покрытием класса Z275 устойчивы к коррозии и могут эксплуатироваться в среде пенобетона сроком более 50 лет.

Отчет о коррозионных испытаниях

Презентация Стилтаун

7
Наружная стена по «сухой» технологии с отделкой штукатуркой



Буклет Стилтаун

Презентация Стилтаун

8
Пенобетонная внутренняя стена

Соответствие пожарно-технических характеристик несущих стен металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости стен - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости несущей стены

Буклет Стилтаун

9
Внутренняя стена по «сухой» технологии



Буклет Стилтаун

Презентация Стилтаун

10
Пенобетонное перекрытие

Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости перекрытия

Презентация Стилтаун

11
Перекрытие по «сухой» технологии



Буклет Стилтаун

Презентация Стилтаун

Этапы строительства школы

ТЗ иконка1. Техническое задание

От Вас – исходные данные: архитектурный проект школы (желательно) или эскизы (разрезы, фасады).

От нас – составление ТЗ и представление Вам на согласование

Проект иконка2. Проектирование

В зависимости от сложности архитектуры и размеров школы занимает в среднем от 1 до 3 месяцев



Экспертиза иконка3. Экспертиза проекта, разрешение на строительство дома

От Вас – организация процессов
От нас – сопровождение экспертизы наших разделов (Конструктивные решения - Конструкции металлические)


Производство иконка4. Производство конструкций

Наши производственные мощности позволяют ежедневно отгружать на площадку до 20 тонн конструкций, т.е. 400 кв.м металлокаркаса здания школы


Фундамент иконка5. Подготовка фундамента

Тип фундамента зависит от геодезических условий площадки, но в любом случае для школы из ЛСТК он будет легче и обойдется дешевле, чем для бетонного или кирпичного строения

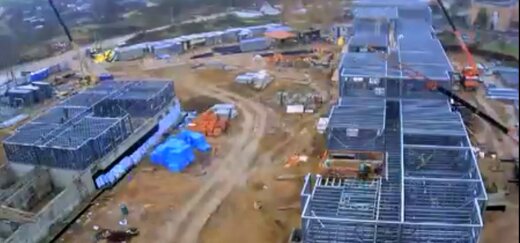

Монтаж иконка6. Монтаж металлокаркаса

Средняя скорость монтажа префаб-конструкций СТИЛТАУН® профессиональной бригадой из 8 человек - 400 кв.м в смену


Внутренние сети иконка7. Прокладка внутренних сетей

Технология  СТИЛТАУН® предусматривает монтаж коммуникаций одновременно с возведением каркаса. Элементы конструкций снабжены сервисными отверстиями для электрокабелей и трубопроводов


Монтаж ограждающих конструкций иконка8. Монтаж ограждающих конструкций

Устройство стен и перекрытий (заливка пенобетона либо монтаж утеплителей) ведется параллельно с монтажом каркаса с разбежкой в 1 этаж, что еще больше ускоряет возведение школы из ЛСТК


Финишная отделка иконка9. Финишная отделка

Благодаря высокой геометрической точности исполнения и жесткости каркаса стены не требуют выравнивания под чистовую отделку, что сокращает объем работ и ускоряет сдачу построенной школы в эксплуатацию.



Почему СТИЛТАУН®?

  • Комплексная экономия и контролируемость затрат
  • Сокращение сроков строительства школы в 1.5 – 2 раза
  • Полная заводская готовность конструкций к монтажу
  • Возможность экономичного строительства школ в сложных гео- и климатических условиях и труднодоступных районах
  • Доказанная испытаниями прочность, огнестойкость и долговечность
  • Разнообразие архитектурных, планировочных и отделочных решений школ
  • Всесезонность строительства (независимость от погодного фактора)
  • Экологичность применяемых материалов и возможность их рецикла
  • Партнерские монтажных организации, владеющие технологией, могут построить объект под ключ

Отзывы

Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
СК «МАССТРОЙ» (Центр-М)
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»
Выражаю благодарность руководству и сотрудникам компании «Андромета» за высокое качество выполнения работ по проектированию и изготовлению металлических конструкций для нашего объекта – мансардного этажа
ОАО «БВЛ Большие Соли»
А.А.Барбакадзе – генеральный директор ОАО «Больница восстановительно лечения Большие Соли»
Квартира очень теплая. Температура зимой, даже в самые сильные морозы (-30оС иниже) не опускается ниже 20-22оС. При этом платить за тепло приходится меньше, чем в обычных домах...Я очень довольна своей квартирой… Спасибо застройщикам
Шоршина В.А.
Владелец квартиры в ЛСТК-доме СТИЛТАУН
Квартира имеет удобную внутреннюю планировку – комната правильной формы, большая кухня, вместительная кладовая. (Калужская область)
Семья Дежиных
Семья Дежиных – владельцы квартиры в 4-х этажном жилом доме Стилтаун

Сертификаты

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.10.2022 - 31.10.2022. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 456 577 3 937 003 7 790 930 11 479 533
4,8 2 629 376 4 213 648 8 346 712 12 285 377
6 2 749 007 4 404 725 8 748 613 12 845 314
21 3 2 061 963 3 304 790 6 547 272 9 636 893
4,8 2 195 716 3 519 127 6 971 794 10 261 630
6 2 265 501 3 631 281 7 192 778 10 587 290
18 3 1 668 179 2 673 407 5 296 137 7 795 083
4,8 1 742 948 2 793 037 5 532 906 8 144 005
6 1 842 640 2 952 545 5 849 428 8 609 235
15 3 1 286 027 2 061 963 4 084 049 6 011 427
4,8 1 410 642 2 260 516 4 478 663 6 592 964
6 1 493 718 2 394 269 4 742 847 6 980 101
12 3 946 243 1 516 149 3 003 221 4 730 634
4,8 1 012 705 1 622 487 3 215 067 4 732 047
6 1 095 781 1 755 410 3 477 589 5 119 184

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

От Калининграда до Сахалина: карта построенных объектов

Удобство доставки и высокое качество быстровозводимых зданий и металлоконструкций производства «Андромета» оценены и востребованы застройщиками по всей России и в странах Евразии.

Заказчики часто спрашивают:

Сколько стоит построить школу на 1000 мест?

Стоимость металлокаркаса из ЛСТК для школы на 1000 мест в текущих ценах составит ориентировочно от 90 до 120 миллионов рублей. Общая стоимость школы зависит от архитектурных решений, района строительства и ряда других факторов, подробнее об этом в статье Расчет стоимости изготовления металлоконструкций. Чтобы быстро получить актуальный расчет стоимости металлоконструкций для строительства школы, нужно отправить заявку, приложив к ней архитектурные решения (разрезы, фасады).

Какие преимущества у школ из ЛСТК в сравнении с модульными школами?

Стоимость строительства школы с каркасом из ЛСТК может быть ниже, а качество - сопоставимо с капитальным строением из кирпича или монолита, и даже выше (особенно при использовании пенобетонной теплоизоляции). Линейные металлоконструкции ЛСТК, собираемые на строительной площадке, удобнее перевозить, чем трехмерные модули. При большом транспортном плече экономия может быть ощутимой. Поэтому легкие быстросборные конструкции ЛСТК особенно актуальны для строительства школ в удаленных регионах и сельской местности. Здесь можно узнать и о других преимуществах каркасного ЛСТК строительства.

Какова стоимость типового проекта школы из ЛСТК на 500 мест?

Стоимость рабочей документации (КМД) для изготовления и монтажа металлоконструкций здания школы входит в цену металлокаркаса. Стоимость раздела проекта Конструктивные решения (КР) - Конструкции металлические (КМ), который может разрабортать наш проектный отдел - договорная. Она зависит от ряда факторов. Для начала работы нам потребуется эскизный проект школы. Чтобы узнать стоимость разработки конструктивных решений, направьте его нам по электронной почте или приложите к Вашей заявке на расчет
