Детские сады и школы

«Андромета» предлагает проверенные строительной практикой решения для возведения школ и детских дошкольных учреждений по монолитно-каркасной технологии СТИЛТАУН®, сочетающей преимущества быстрого и экономичного строительства из ЛСТК с высокой надежностью, энергоэффективностью, долговечностью и качеством монолитного строительства за счет применения сверхлегкого пенобетона в качестве теплоизоляции и огнезащиты. Это, а также решенная благодаря применению балочных конструкций повышенной жесткости проблема зыбкости (батутности) перекрытий выгодно отличает здания СТИЛТАУН® от других ЛСТК-систем. На основе отработанных технических решений СТИЛТАУН®, подтвержденных испытаниями и опытом реального строительства,  компания «Андромета» разработает конструкторский проект (КР – КМ и рабочая документация КМД) школы или ДДУ, изготовит металлоконструкции каркасов, поможет привлечь надежную подрядную организацию с практическим опытом строительства по технологии  СТИЛТАУН®.


Специфика детских садов обусловливает ряд особых требований к строительным технологиям и материалам:

  1. Эффективная теплоизоляция для поддержания круглогодичной комфортной температуры в помещениях
  2. Повышенные требования к экологичности и пожарной безопасности
  3. Вариативность планировочных решений для оптимальной организации внутреннего пространства, насыщенного разнообразными функциональными помещениями (группы и классы, спортзалы, столовая, душевые и др.)

Строительство детских садов и школ – одно из хорошо освоенных в России применений технологии легких стальных тонкостенных конструкций (ЛСТК). Такие объекты обычно строятся в жестких финансовых и временных рамках, а эксплуатируются на ограниченные бюджетные средства. Нередко обязательства по возведению школ и ДДУ  возлагаются государством на застройщиков, снижая финансовую отдачу их проектов. Поэтому быстровомонтируемые и экономичные металлокаркасные здания - лучший выход для социальной сферы, особенно в небольших городах и селах. Легкие, транспортабельные конструкции ЛСТК, полностью готовые к простому и быстрому болтовому монтажу, незаменимы там, где  остро стоят проблемы финансирования, логистики, и квалифицированной рабочей силы.

В 2000-е годы их экономические и эксплуатационные преимущества стали осознаваться государством и бизнесом, и в разных регионах России начали строить металлокаркасные быстровозводимые детские сады и школы по типовым проектам. Сейчас эта практика продолжает развиваться: совершенствуются конструкторские решения зданий, нарабатываются библиотеки типовых проектов, внедряются новые подходы на стыке технологий.

Развернуть

ПРИМЕРЫ ПРОЕКТОВ ШКОЛ И ДЕТСКИХ САДОВ

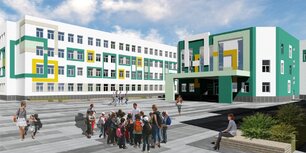

Школа на 1200 мест (проект)

Этажность: 4

Площадь застройки, кв.м: 5 455 кв.м

Общая площадь здания, кв.м: 20121 кв.м

Район строительства:   г.Тюмень

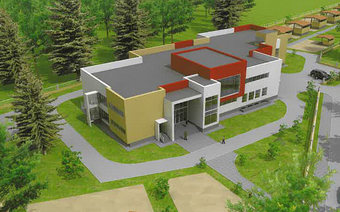

Детский сад на 200 мест

Этажность: 2

Площадь застройки: 1386 кв.м

Общая площадь: 2608 кв.м

Площадь бассейна: 21 кв.м


Детский сад на 240 мест

Этажность: 3

Размеры в плане: 30,7 х 58,2 м

Площадь застройки: 1470 кв.м

Район строительства:    г.Тула

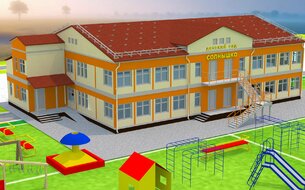

Детский сад на 80 мест

Этажность: 2

Площадь застройки:      852,2 кв.м

Общая площадь здания:             1442 кв.м

Район строительства:    Вологодская область

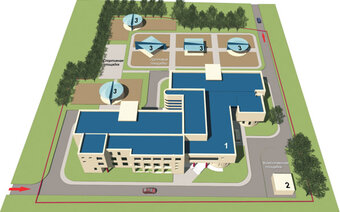

Детский сад на 120 мест

Этажность: 2

Площадь застройки: 976 кв.м

Общая площадь здания: 1497 кв.м

Площадь бассейна: 21 кв.м

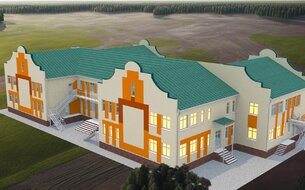

Детский сад на 240 мест

Этажность: 2

Площадь застройки:      1786 кв.м

Общая площадь здания:             3107 кв.м

Район строительства:    Вологодская область


Школа на 120 мест

Этажность: 2

Площадь застройки, кв.м:          1052 кв.м

Общая площадь здания, кв.м: 1530 кв.м

Район строительства:    Вологодская область


Детский сад на 120 мест
Калужская область
проект
3379 кв.м
Открыть проект

КОНСТРУКЦИЯ БЫСТРОВОЗВОДИМОГО ЗДАНИЯ СТИЛТАУН®

!

Технические характеристики и условия строительства

  • Высотность: 1 – 6 этажей
  • Свободные пролеты межэтажных перекрытий: до 8,5 м
  • Огнестойкость стен и перекрытий: REI 90 (по результатам огневых испытаний НИЦ «Строительство»)
  • Срок эксплуатации зданий – 50 и более лет (по заключению МИСИС)
  • Снеговые районы: I-V
  • Ветровые районы: I-V
  • Сейсмичность площадки строительства: до 9 баллов по MSK-64

Буклет Стилтаун

Презентация Стилтаун

1
Быстровозводимый каркас

Технология СТИЛТАУН® обеспечивает высокую скорость и машиностроительную точность производства готового к монтажу каркаса из стальных холодногнутых профилей.

Каркасы зданий поставляются на строительную площадку в виде наборов промаркированных деталей, снабженных монтажными схемами и инструкциями.

Технология СТИЛТАУН позволяет параллельно вести процессы монтажа каркаса, прокладки по каркасу инженерных сетей здания и заливки пенобетона, чтобы обеспечить высокий темп стройки.

Буклет Стилтаун

Презентация Стилтаун

2
Стеновые панели

Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм. Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой. Монтаж – на саморезах, в сейсмостойком исполнении – на болтах. Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники. Для ускорения работ возможна поставка на площадку собранных и готовых к установке панелей с наружной обшивкой.

Самонесущая каркасная стеновая панель с заполнением легким пенобетоном для гражданского строительства

Презентация Стилтаун

3
Кровельные панели
  • Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм.
  • Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой.
  • Монтаж – на саморезах, в сейсмостойком исполнении – на болтах.
  • Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники.

Буклет Стилтаун

Презентация Стилтаун

4
Балки перекрытий

Выполнены из холодногнутых оцинкованных профилей (высота и толщина – по расчету). На стенках профилей могут быть выполнены сервисные отверстия для прокладки коммуникаций (электрика, водоснабжение и др.).

Применение профилей большого сечения из стали толщиной до 3,5 м обеспечивает жесткость перекрытий, исключая эффект «зыбкости».

Буклет Стилтаун

Презентация Стилтаун

5
Пенобетонная наружная стена с навесным фасадом

Качество тепловой защиты металлокаркасных домов СТИЛТАУН® с пенобетоном подтверждено натурными тепловизионными испытаниями на построенном объекте. Показано, что сопротивление теплопередаче пенобетонных наружных стен в 2 раза выше, а потери тепла – в 3 раза ниже нормативов СНиП.

Отчет о тепловизионных испытаниях

Буклет Стилтаун

6
Пенобетонная наружная стена с кирпичной облицовкой

Исследования долговечности и коррозионной стойкости несущих стен жилых домов Стилтаун® с пенобетоном были проведены ведущей российской научной организацией в области коррозионной защиты металлов - Кафедрой защиты металлов и технологии поверхности Национального исследовательского технологического университета «МИСиС». Согласно выданному заключению, несущие конструкции из стали с цинковым покрытием класса Z275 устойчивы к коррозии и могут эксплуатироваться в среде пенобетона сроком более 50 лет.

Отчет о коррозионных испытаниях

Презентация Стилтаун

7
Наружная стена по «сухой» технологии с отделкой штукатуркой



Буклет Стилтаун

Презентация Стилтаун

8
Пенобетонная внутренняя стена

Соответствие пожарно-технических характеристик несущих стен металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости стен - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости несущей стены

Буклет Стилтаун

9
Внутренняя стена по «сухой» технологии



Буклет Стилтаун

Презентация Стилтаун

10
Пенобетонное перекрытие

Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости перекрытия

Презентация Стилтаун

11
Перекрытие по «сухой» технологии



Буклет Стилтаун

Презентация Стилтаун

О ТЕХНОЛОГИИ СТИЛТАУН®

6-этажный дом СТИЛТАУН®, Калужская область, 2014 г.

Индустриальная технология быстрого строительства Стилтаун® основана на использовании холодногнутых оцинкованных профилей для возведения несущего каркаса зданий. При необходимости (например, если требуется свободный пролет перекрытий более 8,5 м) используются сварные или прокатные колонны и балки и самонесущие стеновые панели из ЛСТК. Теплоизоляция выполняется сверхлегким неавтоклавным пенобетоном и негорючими неорганическими утеплителями с высокими теплотехническими характеристиками.
Конструкции имеют полную заводскую готовность и поставляются на монтаж в виде промаркированных и упакованных комплектов с крепежом и схемами сборки. Каждая деталь снабжена отверстиями и вырезами для установки в каркас и скрепления с ответными деталями. Монтаж каркаса сводится к быстрой и простой сборке на саморезах и болтах. Устройство ограждающих конструкций (заливка пенобетона либо монтаж утеплителей) выполняется параллельно со сборкой каркаса, что еще больше ускоряет возведение здания.  Элементы каркаса и соединительные узлы унифицированы, что позволяет в короткие сроки выполнить проектирование, изготовление и монтаж конструкций здания.

Узнать больше

БЕЗОПАСНОСТЬ, НАДЕЖНОСТЬ, ЭНЕРГОЭФФЕКТИВНОСТЬ

При строительстве детских учреждений особенно важны безопасность и создание здоровых и комфортных условий в помещениях. При разработке технологии Стилтаун® этим вопросам уделялось повышенное внимание. В разработке участвовали самые авторитетные институты и центры компетенций строительной отрасли: ЦНИИПСК им. Н.П.Мельникова, ЦНИИСК им. В.А.Кучеренко, Центр ячеистых бетонов.  Проведенные этими и другими ведущими организациями исследования и испытания несущих и ограждающих конструкций зданий  Стилтаун® (в том числе – натурные испытания на построенных объектах) подтвердили полное соответствие всем действующим строительным нормам и требованиям по конструктивной безопасности, огнестойкости и долговечности. А  теплозащитные характеристики домов, как показали натурные тепловизионные испытания – в 3 раза выше нормативных показателей.

Узнать больше


БЫСТРОВОЗВОДИМОСТЬ

Экономические преимущества технологии Стилтаун® обусловлены в первую очередь сокращением инвестиционного цикла благодаря высокой скорости строительства. Она достигается за счет переноса значительной части монтажных операций со стройплощадки на завод металлоконструкций, где производятся готовые комплекты деталей для дальнейшей болтовой сборки. Сварка металлоконструкций в технологии Стилтаун® исключена полностью.  Сокращается и упрощается объем работ на монтаже, снижаются трудозатраты, исключаются ошибки,  снимается зависимость процессов от погодных условий, следовательно – достигается высокий темп строительства.

Узнать больше


ЛЕГКОСТЬ

Собственный вес здания Стилтаун® в 5-6 раз ниже, чем аналогичного сооружения из бетона или кирпича. Пропорционально снижению веса снижаются строительные затраты по целому ряду статей:

  • нулевой цикл (объем земляных работ, материальные и трудовые затраты на фундамент) – удешевление на 20 – 25 %
  • крановые работы –до 30%
  • транспортная составляющая -  сокращение до 90%,  как за счет легкости конструкций, так и благодаря линейной форме всех деталей: их можно плотно упаковывать и загружать транспорт практически до номинала

Узнать больше


В ГОРАХ И НА СЕВЕРАХ

Простота транспортировки и сборки делают технологию Стилтаун® незаменимой при строительстве в удаленных и труднодоступных районах, где нет ни транспортной инфраструктуры, ни квалифицированных строительных кадров, а экстремальные погодные условия заметно осложняют и удорожают ведение обычных строительных работ.

За счет малого веса здания Стилтаун® оказывают минимальную нагрузку на основание, и их можно без проблем  строить в сложных геодезических условиях – вечная мерзлота, болотистые почвы. Еще одно важное следствие легкости зданий Стилтаун® - их сейсмостойкость: чем меньше собственный вес, тем ниже сейсмовоздействие на конструкцию. Кроме того, сейсмостойкость каркасов ЛСТК обусловлена их структурой - паутинообразной системой из множества связанных элементов, которая эффективно перераспределяет энергию сейсмоколебаний, не приводя к обрушению.

Узнать больше

Преимущества

  • Комплексная экономия материальных, трудовых и энергоресурсов
  • Легкие фундаменты: экономия на нулевом цикле
  • Контролируемость затрат
  • Унифицированность и полная заводская готовность конструкций к монтажу
  • Сокращение сроков строительства домов из ЛСТК в 1.5 – 2 раза
  • Разнообразие архитектурных, планировочных и отделочных решений
  • Всесезонность строительства (независимость от погодного фактора)
  • Свободная квартирография, возможность перепланировки
  • Высокая прочность, сейсмостойкость и огнестойкость
  • Экологичность применяемых материалов и возможность их рецикла
  • Возможность экономичного строительства в тесных городских условиях
  • Долговечность и надежность

Отзывы

Квартира имеет удобную внутреннюю планировку – комната правильной формы, большая кухня, вместительная кладовая. (Калужская область)
Семья Дежиных
Семья Дежиных – владельцы квартиры в 4-х этажном жилом доме Стилтаун
Квартира очень теплая. Температура зимой, даже в самые сильные морозы (-30оС иниже) не опускается ниже 20-22оС. При этом платить за тепло приходится меньше, чем в обычных домах...Я очень довольна своей квартирой… Спасибо застройщикам
Шоршина В.А.
Владелец квартиры в ЛСТК-доме СТИЛТАУН
Выражаю благодарность руководству и сотрудникам компании «Андромета» за высокое качество выполнения работ по проектированию и изготовлению металлических конструкций для нашего объекта – мансардного этажа
ОАО «БВЛ Большие Соли»
А.А.Барбакадзе – генеральный директор ОАО «Больница восстановительно лечения Большие Соли»
Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
ООО «МАССТРОЙ» (Центр-М)
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»

Полезные материалы

Материалы для скачивания:

Видео:
Металлокаркасная технология СТИЛТАУН® на примере строительства 6- и 4-этажных домов в Обнинске
