Гостиница **** 4-этажная на 69 номеров

Район
Республика Казахстан, г.Атырау
Год строительства
2017 г.
Размеры
14,00 х 46,45 х 12,8(h) м
Полезная площадь
2600 кв.м
Этажность:
4
К-во номеров:
69
Особенности
Перекрытие
Тип каркаса
СТИЛТАУН®: жилые и общественные здания из ЛСТК
Цена – от 6 465 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры:

14,00  х 46,45 х 12,8 (h)м (h - высота до низа несущих конструкций)

Высоты этажей в чистоте: 2,935 м.
Площадь застройки: ~ 650 кв.м
Номерной фонд:  69 лотов (в том числе – двух- и трехкомнатные апартаменты и студии)
Общая площадь помещений: ~2600 кв.м
Сетка колонн: (6/2/6) х 0,6 м
Кровля: двускатная (уклон 30%).

Информация

Климатические условия строительства

Климатический район строительства: IV Г

Расчетная снеговая нагрузка: 80 кг/кв.м
(I снеговой район)

Нормативное значение ветрового давления: 72кг/кв.м

Расчетная температура наружного воздуха: -25оС

Сейсмичность: до 6 баллов

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания гостиницы

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ!

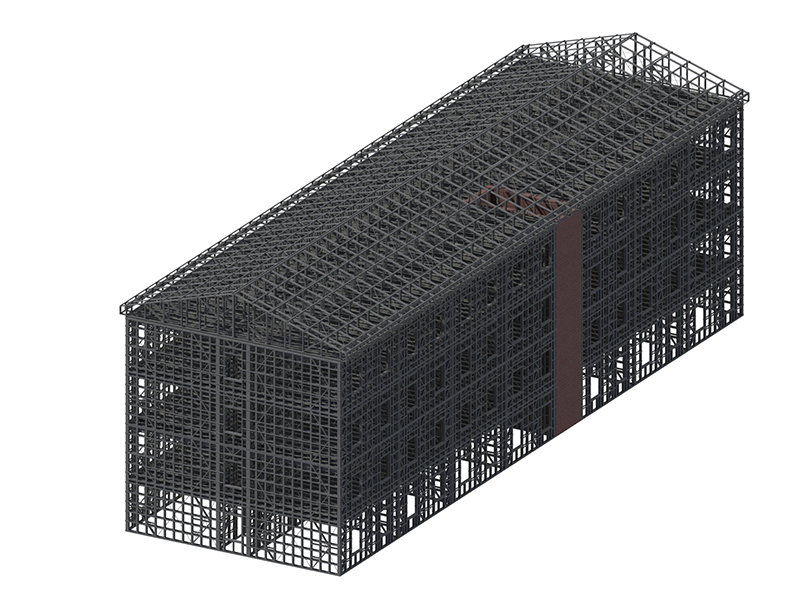

Каркас

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 257 гр/кв.м.

Здание с несущими продольными и поперечными стенами, выполненными в виде металлокаркасных панелей из стальных холодногнутых оцинкованных профилей типа «Ховик» (высотой 150 мм и толщиной 1,6 мм). Панели стен устанавливаются и скрепляются между собой по периметру здания. Внутренние продольные несущие стены делят здание на 3 объема шириной 6м, 2м, 6м. Поперечные стены располагаются с переменным шагом (от 6,225 м до 2,25 м) согласно планировочным решениям здания.

Жесткость и устойчивость в продольном и поперечном направлении конструкция здания приобретает после монтажа всех крестообразных связей по каркасу здания, ограждающих конструкций кровли и стен здания.

Монтаж конструкций каркаса предусмотрен с креплением на болтах нормальной точности (DIN 933) и на самонарезающих винтах.  Стеновые панели первого этажа крепятся к бетонному цоколю при помощи клиновых анкерных болтов.

1
Перекрытия

1 - минераловатный утеплитель на основе базальтового волокна (р=60-80кг/м3) t=250мм

2 - Несущие конструкции перекрытий: балки из холодногнутых оцинкованных профилей с технологическими отверстиями для прокладки коммуникаций. Шаг - 600 мм. Полезная нагрузка на перекрытия 200 кг/кв.м.

3 - ЦСП t=20мм

4 - стальной дистанционный элемент (шляпный профиль, высота 20мм)

5 - ЦСП t=12мм (2 слоя)

6 - минераловатный утеплитель на основе базальтового волокна (р=60-80кг/м3) t=20 мм(на разрезе условно не показан)

7 - конструкция чистых полов (ламинат или линолеум) толщ. 10 мм

8 - профлист

2
Внутренние стены

1 - минераловатный утеплитель на основе базальтового волокна (р=60-80кг/м3) 150 мм

2 - вертикальные и горизонтальные элементы каркаса панели

3 - стальной дистанционный элемент (шляпный профиль высота 20мм)

4- плита  ЦСП 12мм с двух сторон (2 слоя)

5 - минераловатный утеплитель на основе базальтового волокна (р=60-80кг/м3)  20 мм



3
Кровля

Несущие конструкции покрытия - фермы треугольного очертания, шарнирно опираемые на стеновые панели и установленные с шагом 1,2 м в плоскостях, параллельных торцам здания.

Теплоизоляция - минераловатные плиты по балкам покрытия.

Кровля здания – холодного исполнения с покрытием черепицей.



4
Наружные стены

Теплоизоляция – минераловатный утеплитель на основе базальтового волокна (р=60-80кг/м3) толщ. 150 мм

Обшивка стен - ЦСП толщиной 12мм внутри (2 слоя) и снаружи (1 слой)

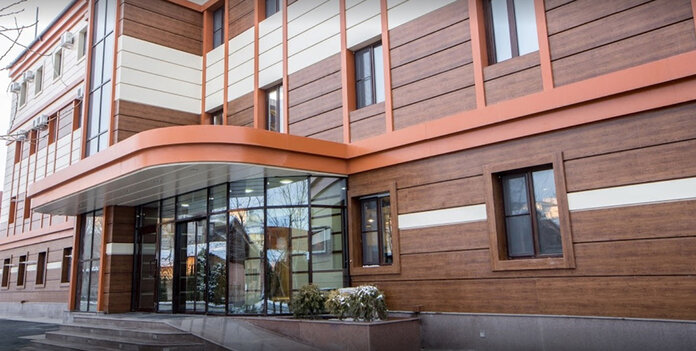

Наружная отделка - вентилируеый фасад

Хочу такое здание

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.02.2023 - 28.02.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 538 463 4 068 237 8 050 627 11 862 185
4,8 2 717 022 4 354 103 8 624 936 12 694 890
6 2 840 640 4 551 549 9 040 233 13 273 491
21 3 2 130 695 3 414 949 6 765 514 9 958 123
4,8 2 268 907 3 636 432 7 204 187 10 603 684
6 2 341 017 3 752 324 7 432 537 10 940 200
18 3 1 723 785 2 762 521 5 472 675 8 054 919
4,8 1 801 047 2 886 139 5 717 336 8 415 472
6 1 904 062 3 050 963 6 044 409 8 896 209
15 3 1 328 894 2 130 695 4 220 184 6 211 808
4,8 1 457 663 2 335 867 4 627 952 6 812 730
6 1 543 509 2 474 078 4 900 942 7 212 771
12 3 977 785 1 566 687 3 103 329 4 888 322
4,8 1 046 461 1 676 570 3 322 236 4 889 782
6 1 132 307 1 813 924 3 593 509 5 289 823

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

О проекте

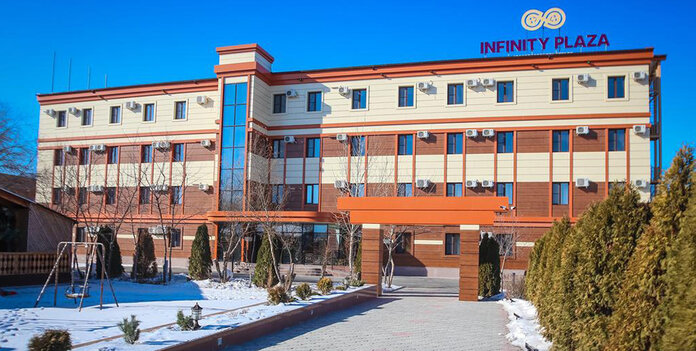

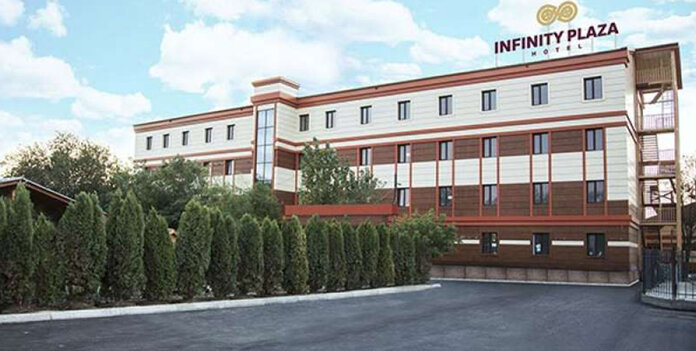

Быстровозводимая гостиница из ЛСТКЧетырехзвездочный отель Infinity Plaza в казахстанском городе Атырау открылся в марте 2018 года.

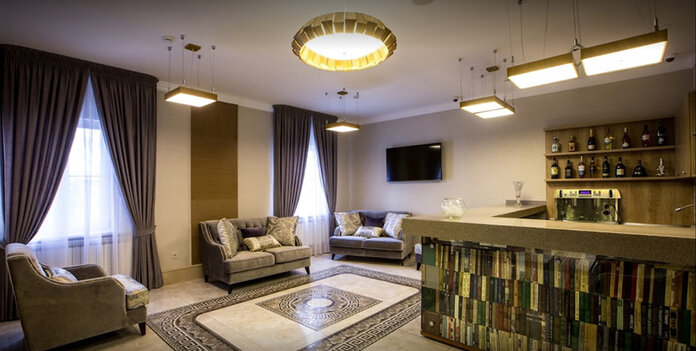

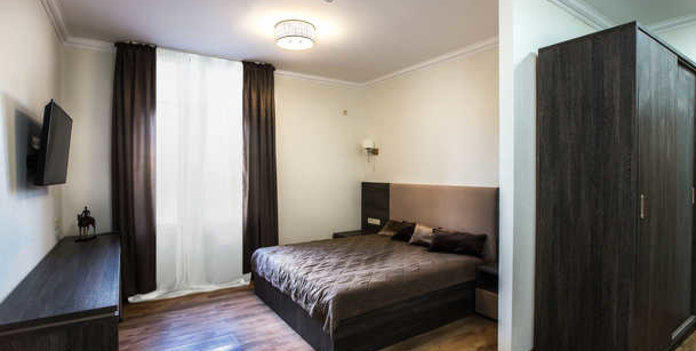

Номерной фонд гостиницы включает 69 лотов, в том числе – двух- и трехкомнатные апартаменты и студии. В отеле имеется ресторан и три бара, 8 конференц-залов разной площади – от 25 до 400 кв.м.

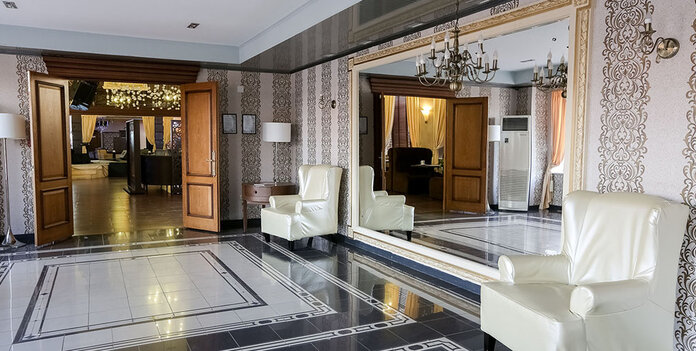

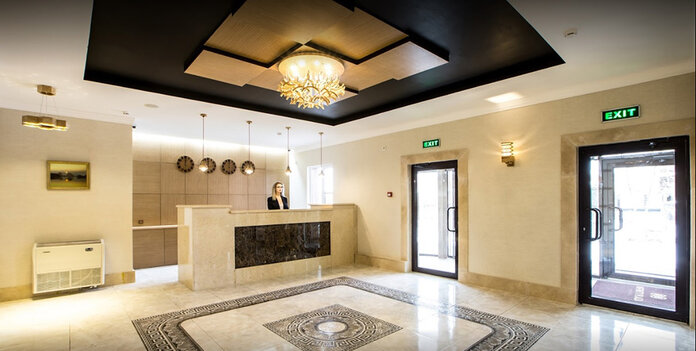

Интерьеры гостиницы решены в стиле «модерн», отличительными чертами которого являются добротность и изысканность в сочетании с функциональностью и высоким уровнем комфорта на основе последних технических новинок. Для здания, спроектированного и построенного по новейшей индустриальной металлокаркасной технологии такой дизайн представляется самым органичным.

Технология строительства на каркасах из стальных холодногнутых профилей СТИЛТАУН® применима для строительства жилья и гостиниц любых ценовых сегментов – от эконом до премиум-класса. Значительно сократив затраты на строительство «коробки» на металлокаркасе, но применив соответствующие категории объекта отделочные материалы и инженерные решения, можно построить статусные апартаменты или престижный отель, способные удовлетворить запросы самого взыскательного потребителя.
