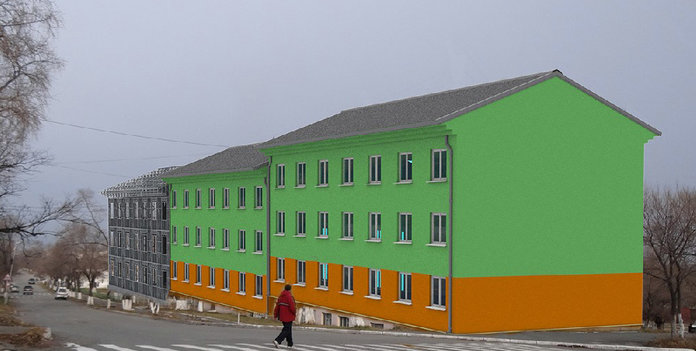

Комплексная застройка микрорайона: Приморский край

Район
Приморский край
Размеры
16,5х16,5м, 39.9х39.9м
Полезная площадь
53 924 кв.м (застройки)
Этажность домов
3
Общее кол-во квартир:
1220 шт.
Особенности
Перекрытие
Тип каркаса

Характеристики

Наименование Параметр Значение
Общие характеристики домов Этажность:  3
Высота (от уровня чистого пола первого этажа до верха кровли): 12,2 м
Уклон кровли:  20°
Пролет балок перекрытия жилых и чердачного этажей:  6 м
Все дома имеют типовые наборы одно- двух- и трехкомнатных квартир площадью от 31 до 65 кв.м.
Тип 1 Размеры в плане: 16,5 х 16,5 м
Площадь застройки: 272,3 кв.м
Квадратное в плане здание
Тип 2 Размеры в плане:  39.9х39.9 м
Площадь застройки:  1 592 кв.м
Г-образное в плане здание из типовых секций шириной 12 м: центральное ядро - угловая секция размером в плане 16.9х16.9 м, с продолжением из двух прямых секций длинной 23 м с каждой стороны.
Тип 4 Размеры в плане:  69.5 х 12 м
Площадь застройки:  834 кв.м
Прямоугольное в плане здание из трех близких по объему линейных секции длиной ~23 м каждая



Информация

О проекте

Компанией «Андромета»  запроектирована серия типовых металлокаркасных зданий СТИЛТАУН® для застройки жилого микрорайона территории опережающего социально-экономического развития в Приморском крае. В соответствии с Документацией по планировке территории разработаны проекты многоквартирных жилых домов трех типов, отличающихся формой и размерами в плане.

Климатические условия строительства

Снеговой район – II
Ветровой район – IV
Сейсмичность: 6 баллов MSK

Степень агрессивного воздействия среды: неагрессивная
Уровень ответственности объекта:
2 (нормальный)

Преимущества

- Комплексная экономия материальных, трудовых и энергоресурсов
- Унифицированность и полная заводская готовность конструкций к монтажу
- Сокращение сроков строительства в 1.5 – 2 раза
- Всесезонность строительства (независимость от погодного фактора)

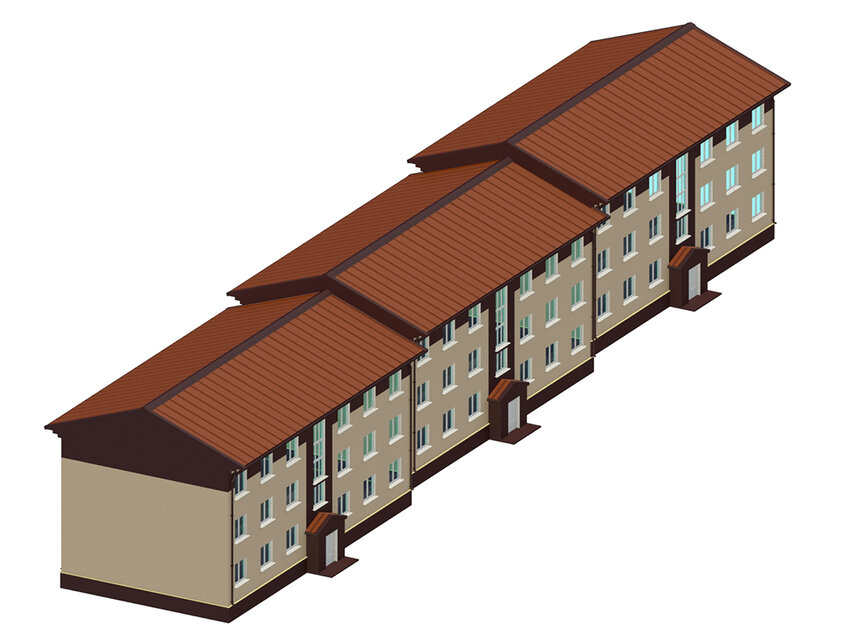

Конструктивные решения дома Тип 4

Конструктивные схемы каркасов домов всех трех типов идентичны. Рассмотрим их на примере здания Тип 4 как наиболее характерного.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ ПОСМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ

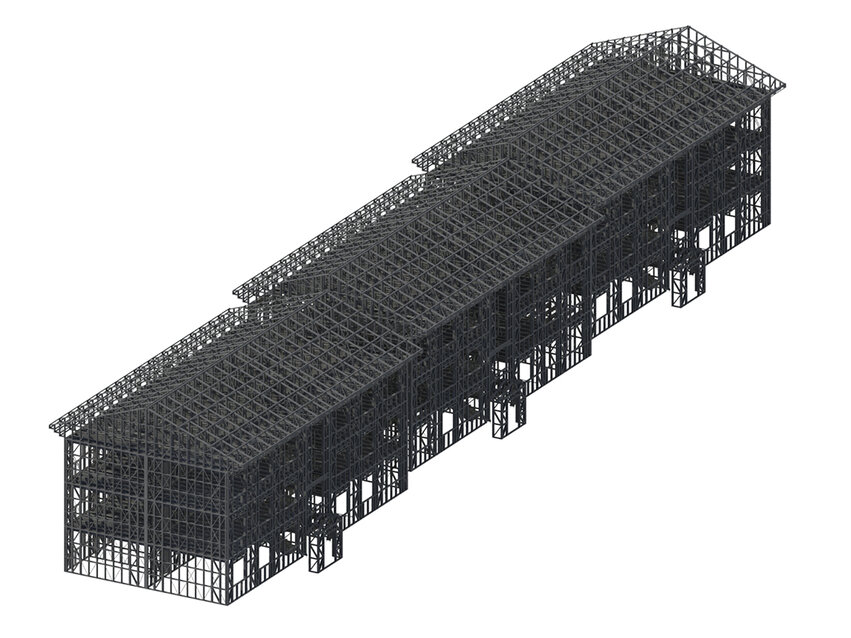

Каркас

Типовой дом представляет собой каркасно-панельное здание СТИЛТАУН® комбинированного типа:

  • основные несущие конструкции - стеновые панели, балки перекрытий, кровельные несущие конструкции выполнены из стальных холодногнутых оцинкованных профилей по ТУ 1122-001-82866678-2011 и ТУ 1122-002-82866678-2013
  • каркасы лестничных клеток (стволы жесткости) – из квадратных труб и прокатных швеллеров

После установки панелей и балок перекрытия в проектное положение для обеспечения устойчивости устанавливаются крестообразные связи из стальной полосы.

Общая устойчивость здания обеспечивается совместной работой каркаса несущих стен и перекрытий, объединенных профлистом, системами связей и ядрами жесткости в виде лестничных клеток.

Буклет Стилтаун

1
Межэтажные перекрытия

Структура мкжэтажного перекрытия

1 – Балка перекрытия,  2 – ГКЛВ толщиной 12,5мм (2 слоя), 3 – минераловатный утеплитель (ρ=40кг/м3), 4 – диск жесткости (профилированный лист АК18-1100-0,7), 5 – листовой материал ЦСП толщиной 12мм (2 слоя), 6 – отделочный (финишный) слой толщиной 5мм.

Перекрытия состоят из балок С-образного сечения, установленных с шагом 600мм высотой 280мм и толщиной до 2,5 мм. Крепление балок перекрытия к стойкам стеновых панелей осуществляется на болтах при помощи фасонок.

2
Чердачное перекрытие

Структура чердачного перекрытия

1 – Балка перекрытия,  2 – ГКЛВ толщиной 12,5мм (2 слоя), 3 – минераловатный утеплитель (ρ=40кг/м3), 4 – диск жесткости (профилированный лист АК18-1100-0,7), 5 – листовой материал ЦСП толщиной 12мм (2 слоя), 6 – отделочный (финишный) слой толщиной 5мм.

Перекрытия состоят из балок С-образного сечения, установленных с шагом 600мм высотой 250мм и толщиной до 2,5 мм. Крепление балок перекрытия к стойкам стеновых панелей осуществляется на болтах при помощи фасонок.

3
Стеновые панели

Несущие и ненесущие стеновые панели состоят из стоек, установленных с шагом 600мм, горизонтальных элементов, элементов оформления оконных и дверных проемов, раскосов, обеспечивающих жесткость каркаса панели.

Каркасы панелей выполнены из холодногнутых стальных оцинкованных профилей С-образного» сечения высотой 150 мм, толщиной 1,2мм и 1,5мм. Крепление элементов панелей  и панелей между собой -  при помощи винтов-саморезов.

Обшивка стен: наружная – ЦСП (2 слоя), внутренняя – ГКЛВ (2 слоя)

Теплоизоляция стен: минераловатные плиты.

4
Кровельные конструкции

Кровельные несущие конструкции представляют собой вертикальные панели треугольного очертания, установленные с шагом 1,2 м и шарнирно опираемые на стеновые панели и балки перекрытия чердака.

Каркасы панелей выполнены из холодногнутых стальных оцинкованных профилей С-образного» сечения высотой 150 мм, толщиной 1,2мм и 1,5мм. Крепление элементов панелей  и панелей между собой -  при помощи винтов-саморезов.

Буклет Стилтаун

Презентация Стилтаун

5
Наружная облицовка стен: навесной фасад.

Буклет Стилтаун

Презентация Стилтаун

6
Покрытие кровли: профлист

Буклет Стилтаун

Презентация Стилтаун

Хочу такое здание

Типовая квартирография

Жилой фонд – 52 квартиры, из них: 1-комнатных - 18, 2-комнатных – 15,3-комнатных – 9
