Медучреждения

Скоростное строительство больниц и фельдерско-акушерских пунктов – актуальная потребность сегодняшнего дня. Металлокаркасная строительная технология СТИЛТАУН® позволяет в кратчайшие сроки и с минимальным бюджетом возводить медицинские объекты, включая инфекционные центры, отвечающие современным протоколам оказания медицинской помощи, в том числе – высокотехнологичной.

Специфика медицинских учреждений обусловливает ряд особых требований к применяемым строительным технологиям и материалам:

  1. Вариативность планировочных решений для оптимального распределения людских и материальных потоков
  2. Простой и быстрый монтаж большого количества инженерных коммуникаций
  3. Минимум подготовительных работ при устройстве чистых помещений (асептической облицовке)
  4. Эффективная теплоизоляция для поддержания круглогодичной постоянной температуры в помещениях.

Всем этим требованиям оптимально отвечает технология строительства зданий на каркасах из легких стальных конструкций СТИЛТАУН®, созданная и внедренная компанией «Андромета».


Кратное сокращение нормативных сроков и стоимости строительства больниц и медицинских центров по технологии СТИЛТАУН® достигается благодаря индустриальному методу быстровозводимого строительства. Он заключается в переносе значительной части процессов возведения зданий и сооружений со стройплощадки на завод строительных конструкций, где по утверждённым Заказчиком типовым проектам выпускаются полностью готовые к монтажу конструкции. Они поставляются на площадку в виде компактных комплектов деталей, позволяющих сократить затраты на логистику, либо укрупненных двумерных фрагментов или трехмерных модулей.  На строительной площадке выполняется только сборка зданий и сооружений из готовых конструкций. Это особенно важно для удаленных регионов, где отсутствует сложившаяйся производственно-строительная база.

На основе отработанных технических решений СТИЛТАУН®, подтвержденных испытаниями и практикой реального строительства,  компания «Андромета» готова разработать конструкторские проекты (КР – КМ и рабочая документация КМД) зданий медицинского назначения  по конкретному техническому заданию, изготовить металлоконструкции каркасов и помочь с привлечением компетентной подрядной организации с практическим опытом строительства по технологии  СТИЛТАУН®.

Развернуть

ПРОЕКТЫ МЕДИЦИНСКИХ СООРУЖЕНИЙ СТИЛТАУН®

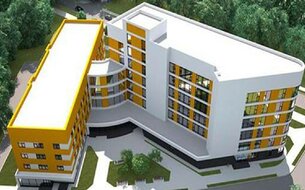

Медицинский восстановительный центр
Калужская область
27 х 44,4 х 9 м
2 860 кв.м
Открыть проект

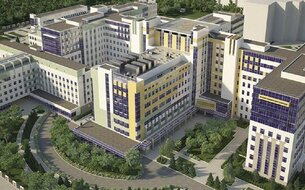

Больничный комплекс на 450 койко-мест

Площадь: 52 212 кв.м

Срок изготовления конструкций: 2,5 месяца

Срок монтажа  БЧО: 7 месяцев

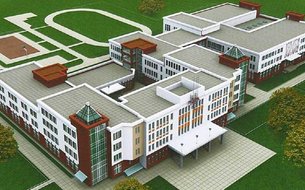

Больничный комплекс на 300 койко-мест

Общая площадь: 43 000 кв.м

Срок изготовления конструкций: 2 месяца

Срок монтажа  БЧО:  6 месяцев


Больница на 150 койко-мест

Общая площадь: 30 000 кв.м

Срок изготовления конструкций: 1,5 месяца

Срок монтажа  БЧО:  4 месяца


КОНСТРУКЦИЯ БЫСТРОВОЗВОДИМОГО ЗДАНИЯ СТИЛТАУН®

Индустриальная технология быстрого строительства Стилтаун® основана на использовании холодногнутых оцинкованных профилей для возведения несущего каркаса зданий. При необходимости (например, если требуется свободный пролет перекрытий более 8,5 м) используются сварные или прокатные колонны и балки и самонесущие стеновые панели из ЛСТК. Теплоизоляция выполняется сверхлегким неавтоклавным пенобетоном и негорючими неорганическими утеплителями с высокими теплотехническими характеристиками.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

!

Технические характеристики и условия строительства

  • Высотность: 1 – 6 этажей
  • Свободные пролеты межэтажных перекрытий: до 8,5 м
  • Огнестойкость стен и перекрытий: REI 90 (по результатам огневых испытаний НИЦ «Строительство»)
  • Срок эксплуатации зданий – 50 и более лет (по заключению МИСИС)
  • Снеговые районы: I-V
  • Ветровые районы: I-V
  • Сейсмичность площадки строительства: до 9 баллов по MSK-64

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

1

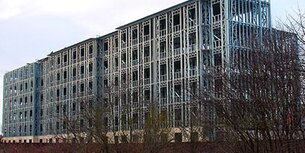

Быстровозводимый каркас

Технология СТИЛТАУН® обеспечивает высокую скорость и машиностроительную точность производства готового к монтажу каркаса из стальных холодногнутых профилей.

Каркасы зданий поставляются на строительную площадку в виде наборов промаркированных деталей, снабженных монтажными схемами и инструкциями.

Технология СТИЛТАУН позволяет параллельно вести процессы монтажа каркаса, прокладки по каркасу инженерных сетей здания и заливки пенобетона, чтобы обеспечить высокий темп стройки.

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

2
Стеновые панели

Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм. Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой. Монтаж – на саморезах, в сейсмостойком исполнении – на болтах. Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники. Для ускорения работ возможна поставка на площадку собранных и готовых к установке панелей с наружной обшивкой.

Самонесущая каркасная стеновая панель с заполнением легким пенобетоном для гражданского строительства

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

3
Кровельные панели
  • Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм.
  • Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой.
  • Монтаж – на саморезах, в сейсмостойком исполнении – на болтах.
  • Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники.

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

4

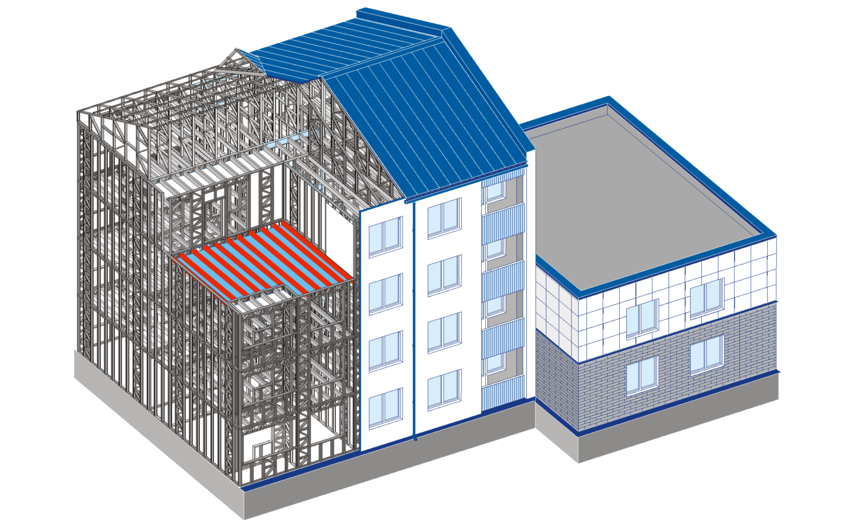

Балки перекрытий

Выполнены из холодногнутых оцинкованных профилей (высота и толщина – по расчету). На стенках профилей могут быть выполнены сервисные отверстия для прокладки коммуникаций (электрика, водоснабжение и др.).

Применение профилей большого сечения из стали толщиной до 3,5 м обеспечивает жесткость перекрытий, исключая эффект «зыбкости».

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

5
Пенобетонная наружная стена с навесным фасадом

Качество тепловой защиты металлокаркасных домов СТИЛТАУН® с пенобетоном подтверждено натурными тепловизионными испытаниями на построенном объекте. Показано, что сопротивление теплопередаче пенобетонных наружных стен в 2 раза выше, а потери тепла – в 3 раза ниже нормативов СНиП.

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

6
Пенобетонная наружная стена с кирпичной облицовкой

Исследования долговечности и коррозионной стойкости несущих стен жилых домов Стилтаун® с пенобетоном были проведены ведущей российской научной организацией в области коррозионной защиты металлов - Кафедрой защиты металлов и технологии поверхности Национального исследовательского технологического университета «МИСиС». Согласно выданному заключению, несущие конструкции из стали с цинковым покрытием класса Z275 устойчивы к коррозии и могут эксплуатироваться в среде пенобетона сроком более 50 лет.

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

7
Наружная стена по «сухой» технологии с отделкой штукатуркой



Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

8

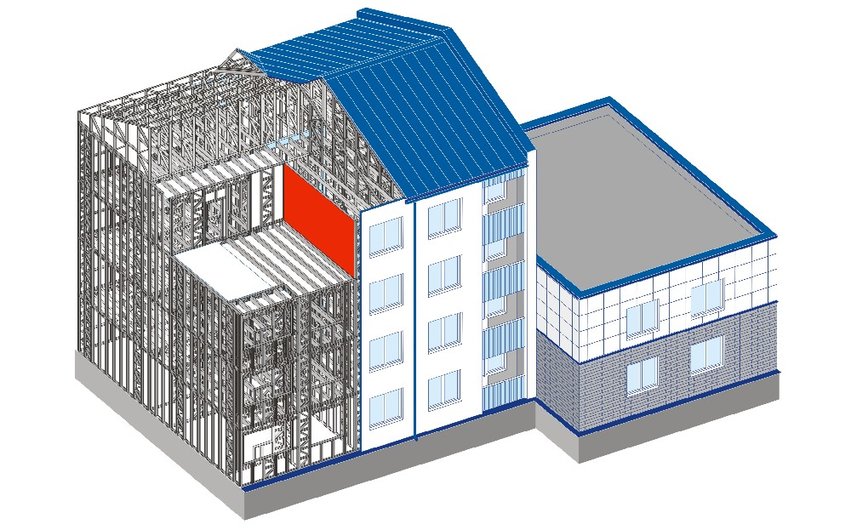

Пенобетонная внутренняя стена

Соответствие пожарно-технических характеристик несущих стен металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости стен - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

10
Пенобетонное перекрытие

Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

14
Гибкое размещение коммуникаций

Зазор между обшивкой стен и несущим каркасом, образуемый дистанционным профилем, позволяет проводить закрытую разводку сетей и коммуникаций, в том числе – систем подачи кислорода, с последующим заполнением каркаса изоляционным материалом - пенобетоном.

Перекрытия балочного типа с сервисными отверстиями или решетчатого типа идеально подходят для горизонтальной разводки инженерных сетей и коммуникаций, включая воздуховоды и системы пневмотранспорта. Закрытая настенная и потолочная разводка коммуникаций и специальная система креплений позволяет удобно размещать палатные и потолочные консоли.

ДАННЫЙ СПОСОБ ПРОКЛАДКИ КОММУНИКАЦИЯ ОБЕСПЕЧИВАЕТ ВЫПОЛНЕНИЕ ВСЕХ НОРМАТИВНЫХ САНИТАРНО-ГИГИЕНИЧЕСКИХ ТРЕБОВАНИЙ.

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

15
Асептическая облицовка

Асептическая и декоративная облицовка помещений выполняется непосредственно по плитам обшивки каркаса без дополнительного выравнивания. Благодаря жесткости и геометрической точности исполнения стального каркаса установка асептических панелец стен, потолка и пола выполняется быстро, без затрат времени на подгонку. Объем отделочных работ сокращается на ~ 30%.

Быстровозводимые медицинские оьбъекты на металлокаркасах СТИЛТАУН®

Буклет Стилтаун

О ТЕХНОЛОГИИ СТИЛТАУН®

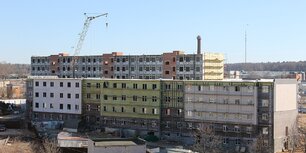

6-этажный дом СТИЛТАУН®, Калужская область, 2014 г.Сочетание каркасов из легких стальных тонкостенных конструкций (ЛСТК) с эффективными теплоизолирующими материалами обеспечивает комплексную экономию материальных, трудовых и энергоресурсов, высокую скорость и всесезонность строительства, контролируемость всех процессов и затрат, снижение влияния человеческого фактора на результат. Конструкции имеют полную заводскую готовность и поставляются на монтаж в виде промаркированных и упакованных комплектов с крепежом и схемами сборки. Каждая деталь снабжена отверстиями и вырезами для установки в каркас и скрепления с ответными деталями. Монтаж каркаса сводится к быстрой и простой сборке на саморезах и болтах. Устройство ограждающих конструкций (заливка пенобетона либо монтаж утеплителей) выполняется параллельно со сборкой каркаса, что еще больше ускоряет возведение здания.  Элементы каркаса и соединительные узлы унифицированы, что позволяет в короткие сроки выполнить проектирование, изготовление и монтаж конструкций здания. При этом сохраняются возможности широкого использования архитектурных и отделочных решений.

Узнать больше

БЕЗОПАСНОСТЬ, НАДЕЖНОСТЬ, ЭНЕРГОЭФФЕКТИВНОСТЬ

При строительстве медицинских учреждений особое внимание уделяется вопросам безопасности и обеспечения здорового микроклимата в помещениях. Технология Стилтаун® разработана компанией «Андромета» на основании изучения и развития передового мирового опыта, в тесном сотрудничестве с ведущими НИИ строительной промышленности: ЦНИИПСК им. Н.П.Мельникова, ЦНИИСК им. В.А.Кучеренко, Центр ячеистых бетонов.  Проведенные этими и другими авторитетными организациями исследования и испытания несущих и ограждающих конструкций зданий Стилтаун® (в том числе – натурные испытания на построенных объектах) подтвердили полное соответствие всем действующим строительным нормам и требованиям по конструктивной безопасности, огнестойкости, долговечности, теплозащите и другим параметрам.

Узнать больше


БЫСТРОВОЗВОДИМОСТЬ

Экономические преимущества технологии Стилтаун® обусловлены в первую очередь сокращением инвестиционного цикла благодаря высокой скорости строительства. Она достигается за счет переноса значительной части монтажных операций со стройплощадки на завод металлоконструкций, где производятся готовые комплекты деталей для дальнейшей болтовой сборки. Сварка металлоконструкций в технологии Стилтаун® исключена полностью.  Сокращается и упрощается объем работ на монтаже, снижаются трудозатраты, исключаются ошибки,  снимается зависимость процессов от погодных условий, следовательно – достигается высокий темп строительства.

Узнать больше


ЛЕГКОСТЬ

Собственный вес здания Стилтаун® в 5-6 раз ниже, чем аналогичного сооружения из бетона или кирпича. Пропорционально снижению веса снижаются строительные затраты по целому ряду статей:

  • нулевой цикл (объем земляных работ, материальные и трудовые затраты на фундамент) – удешевление на 20 – 25 %
  • крановые работы –до 30%
  • транспортная составляющая -  сокращение до 90%,  как за счет легкости конструкций, так и благодаря линейной форме всех деталей: их можно плотно упаковывать и загружать транспорт практически до номинала

Узнать больше


В ГОРАХ И НА СЕВЕРАХ

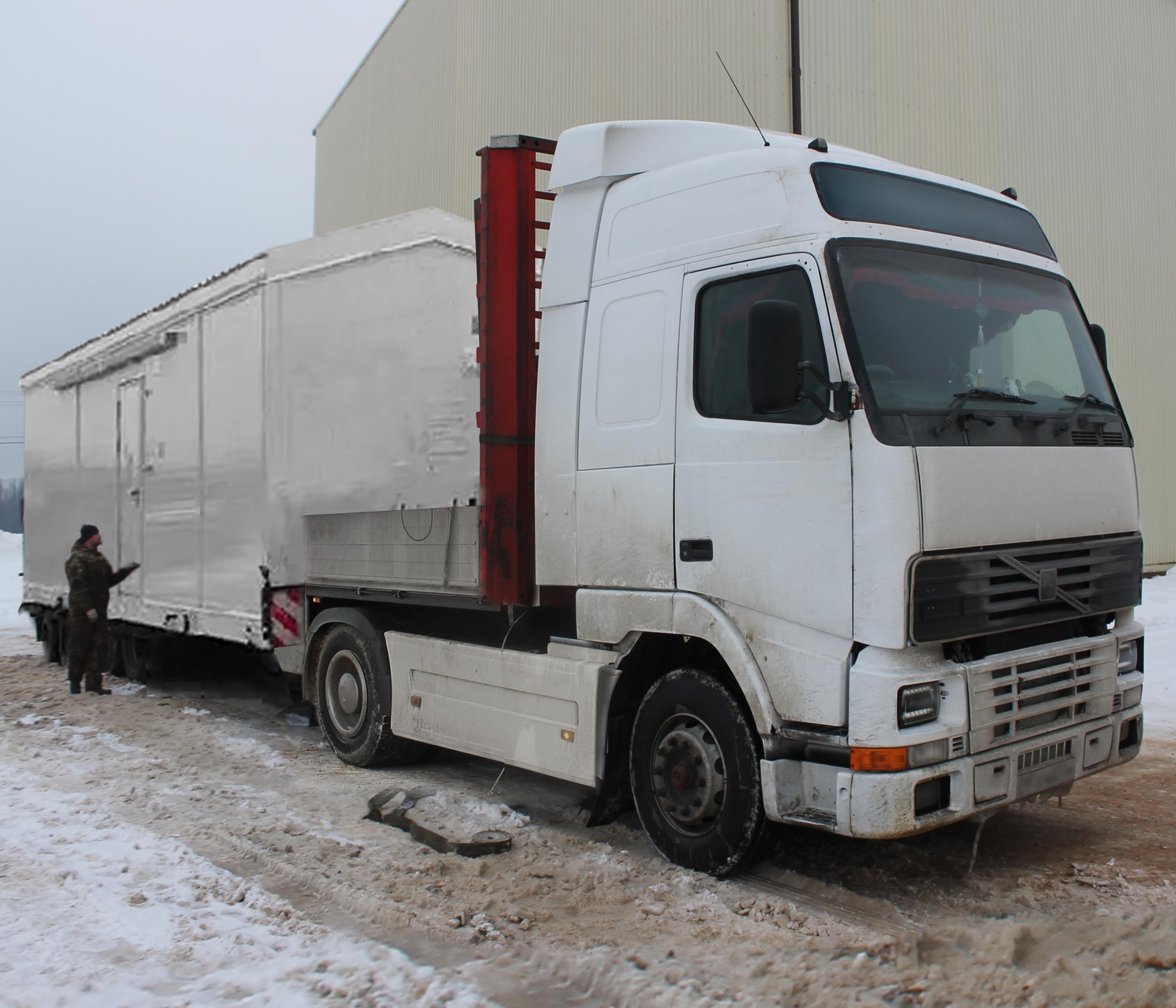

Простота транспортировки и сборки делают технологию Стилтаун® незаменимой при строительстве в удаленных и труднодоступных районах, где нет ни транспортной инфраструктуры, ни квалифицированных строительных кадров, а экстремальные погодные условия заметно осложняют и удорожают ведение обычных строительных работ.

За счет малого веса здания Стилтаун® оказывают минимальную нагрузку на основание, и их можно без проблем  строить в сложных геодезических условиях – вечная мерзлота, болотистые почвы. Еще одно важное следствие легкости зданий Стилтаун® - их сейсмостойкость: чем меньше собственный вес, тем ниже сейсмовоздействие на конструкцию. Кроме того, сейсмостойкость каркасов ЛСТК обусловлена их структурой - паутинообразной системой из множества связанных элементов, которая эффективно перераспределяет энергию сейсмоколебаний, не приводя к обрушению.

Узнать больше

Преимущества

  • Комплексная экономия материальных, трудовых и энергоресурсов
  • Легкие фундаменты: экономия на нулевом цикле
  • Контролируемость затрат
  • Унифицированность и полная заводская готовность конструкций к монтаж
  • Сокращение сроков строительства домов из ЛСТК в 1.5 – 2 раза
  • Разнообразие архитектурных, планировочных и отделочных решений
  • Всесезонность строительства (независимость от погодного фактора)
  • Свободная квартирография, возможность перепланировки
  • Высокая прочность, сейсмостойкость и огнестойкость
  • Экологичность применяемых материалов и возможность их рецикла
  • Возможность экономичного строительства в тесных городских условиях
  • Долговечность и надежность

Отзывы

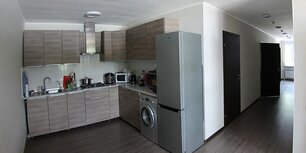

Квартира имеет удобную внутреннюю планировку – комната правильной формы, большая кухня, вместительная кладовая. (Калужская область)
