Заказ профиля

Реконструкция зданий

Цена – от 8134 руб./м2 с НДС

Предложение не является публичной офертой

Металлокаркасные строительные технологии СТИЛТАУН® и СТЕРК® – эффективное, а часто - и единственное технически возможное решение для модернизации, наращивания этажности, замены исчерпавших свой ресурс кровель гражданских и промышленных зданий.

Будучи рекордсменом по соотношению несущей способности и веса, ЛСТК  являются фактически безальтернативным с точки зрения экономической целесообразности способом надстроить здание без усиления его конструкций – фундаментов, колонн и стен. Легкие, компактные и быстромонтируемые каркасные панели могут собираться как на строительной площадке, так и доставляться уже в собранном виде, чтобы ускорить работы по надстройке сооружения.

Мансардный комплекс площадью 5000 кв.м., г.Тверь

Увеличение полезной площади за счет пристроек либо надстроек – способ повысить коммерческую отдачу объекта недвижимости с минимальными инвестициями. Компания «Андромета» имеет обширный опыт проектирования и поставки каркасов из стальных холодногнутых профилей  для  реконструкции жилых, коммерческих и производственных объектов. Наши технологии позволяют  быстро, с минимальным воздействием на окружающую застройку, реализовать различные варианты увеличения полезной площади общественных зданий и жилых домов: надстройка одного и более этажей, пристраивание дополнительных объемов или заполнение существующего без увеличения периметра здания.

Реконструкция особенно актуальна в центральной части  больших городов, где плотность застройки и цены на землю весьма высоки, а степень износа существующих строений  - как правило, велика. Высокая скорость монтажа и возможность поставки на площадку уже смонтированных металлокаркасных панелей крайне актуальны в условиях тесной старой застройки, затрудняющих логистику и задающих  предельно сжатый и жесткий временной график строительных работ. Возникают и проблемы с применением крановой техники, создающей риск повреждения окружающих объектов. При использовании легких стальных тонкостенных конструкций в ряде случаев возможен бескрановый монтаж: вес всех деталей каркаса  столь мал, что можно организовать их ручное перемещение и установку.

Возможность свободной внутренней планировки, широкий выбор решений по наружной отделке позволяют реализовать самые оригинальные архитектурные концепции общественного здания или жилого дома, обеспечить функциональность вновь созданных помещений, придать эстетическую целостность реконструированному  зданию.

Развернуть

ПРИМЕРЫ ПРОЕКТОВ МАНСАРД, ВСТРОЕК и ПРИСТРОЕК

Фото объекта: Мансардный комплекс
г.Тверь
2013
35,28 х 201,25 м (в плане)
2012 кв.м
Фото объекта: Мансарда
Ярославская область
2012 г.
12 * 26 * 2,3 (h) м
312 кв.м
Фото объекта: Реконструкция медицинского центра
Калужская область
2020
18,60х22,26х3,53 м
200 кв.м
Фото объекта: Надстройка 2-этажная
Московская область
2014
24 х 42 х 8,12 м
2015 кв.м
Фото объекта: 2-этажная надстройка гостиницы
г.Воронеж
2016
12,02 х 20,5 х 7,15 м
~565 кв.м
Фото объекта: Реконструкция 5 –этажного жилого дома (проект)
г. Ярославль
Проект
14.54х96.54х3м
2015 кв.м

КОНСТРУКЦИИ МАНСАРД, ВСТРОЕК и ПРИСТРОЕК

!

ВАЖНО!

Конструктивные решения надстроек и пристроек в каждом проекте выбираются индивидуально, в зависимости от технических характеристик реконструируемого объекта и функционального назначения надстройки.

Для организации жилых и общественных помещений обычно применяют технологию скоростного домостроения СТИЛТАУН®, для коммерческих и промышленных объектов – балочные или ферменные конструкции на базе системы СТЕРК®.

Монтаж всех конструкций – на болтах и саморезах. Для ускорения работ на площадке возможна поставка собранных в укрупненные 2D-структуры каркасных панелей, поперечников, кровельных ферм.

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

1

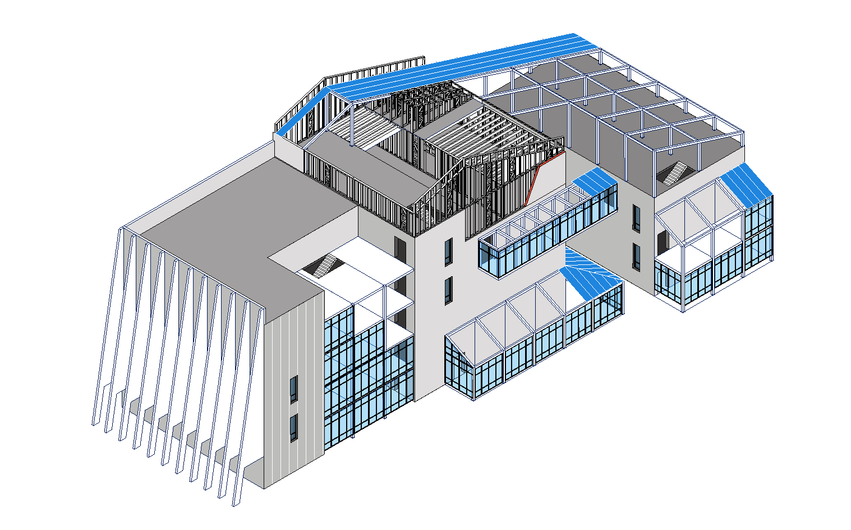

Надстройка СТИЛТАУН®: реконструкция жилых и общественных зданий

Индустриальная технология быстрого строительства Стилтаун® основана на использовании холодногнутых оцинкованных профилей для возведения несущего каркаса зданий. Теплоизоляция выполняется сверхлегким неавтоклавным пенобетоном и негорючими неорганическими утеплителями с высокими теплотехническими характеристиками.

  • Огнестойкость стен и перекрытий: REI 90 (по результатам огневых испытаний НИЦ «Строительство»)
  • Срок эксплуатации зданий – 50 и более лет (по заключению МИСиС)
  • Снеговые районы: I-V
  • Ветровые районы: I-V
  • Сейсмичность площадки строительства: до 9 баллов по MSK-64

Технология СТИЛТАУН® обеспечивает высокую скорость и машиностроительную точность производства готового к монтажу каркаса, который поставляется на строительную площадку в виде наборов промаркированных деталей, снабженных монтажными схемами и инструкциями. Технология позволяет параллельно монтировать каркас, прокладывать по каркасу инженерные сети и заливать пенобетон, чтобы ускорить темп стройки.

Буклет Стилтаун

Презентация Мансарды и реконструкция зданий



2
Мансарда СТЕРК®: реконструкция промышленных и коммерческих зданий

СТЕРК®- совокупность технических решений, позволяющих проектировать и возводить сооружения с несущими каркасами из стальных холодногнутых С-профилей в широком диапазоне габаритов и характеристик на единой элементной базе и с использованием типовых узлов.

  • Размеры профилей: высота – 100..380 мм, толщина металла - 1,2..3,5 мм
  • Ширина пролета: до 24 м
  • Полезная высота: до 8 м
  • Огнестойкость незащищенных конструкций СТЕРК® - R15 (по заключению ВНИИПО)

Буклет СТЕРК

Презентация Мансарды и реконструкция зданий



3

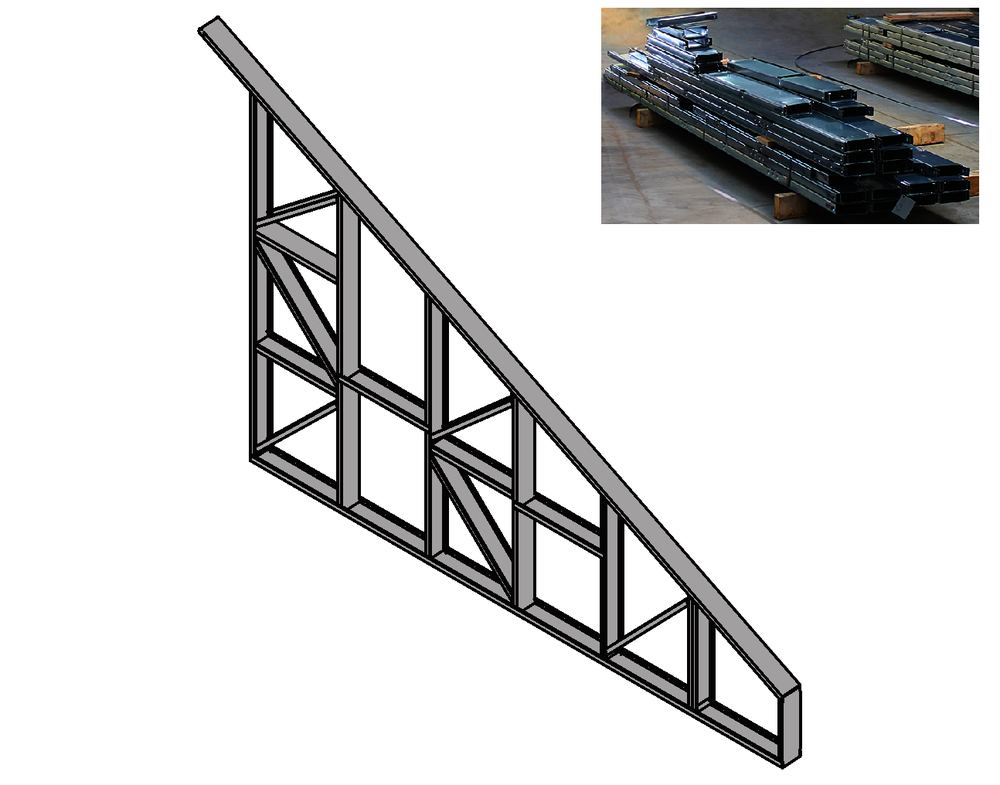

Стеновые панели

Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм. Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой. Монтаж – на саморезах, в сейсмостойком исполнении – на болтах. Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники. Для ускорения работ возможна поставка на площадку собранных и готовых к установке панелей с наружной обшивкой.

Самонесущая каркасная стеновая панель с заполнением легким пенобетоном для гражданского строительства

Презентация Стилтаун

4
Кровельные панели
  • Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм.
  • Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой.
  • Монтаж – на саморезах, в сейсмостойком исполнении – на болтах.
  • Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники.

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

5
Балки перекрытий

Выполнены из холодногнутых оцинкованных профилей (высота и толщина – по расчету). На стенках профилей могут быть выполнены сервисные отверстия для прокладки коммуникаций (электрика, водоснабжение и др.).

Применение профилей большого сечения из стали толщиной до 3,5 м обеспечивает жесткость перекрытий, исключая эффект «зыбкости».

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

6
Фасадные системы

Технология Стилтаун позволяет применять любые легкие фасадные системы. В качестве примера представлена пенобетонная наружная стена с навесным фасадом.

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

7
Наружная стена по «сухой» технологии с отделкой штукатуркой



Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

8
Пенобетонная внутренняя стена

Соответствие пожарно-технических характеристик несущих стен металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости стен - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости несущей стены

Презентация Мансарды и реконструкция зданий

9
Внутренняя стена по «сухой» технологии



Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

10
Пенобетонное перекрытие

Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости перекрытия

Презентация Мансарды и реконструкция зданий



12
Реконструкция кровли

Для реконструкции исчерпавших свой ресурс плоских кровель широко используется пенобетонная технология. Сверхлегкий пенобетон плотностью 200-250 кг/куб.м по каркасу из легких стальных балок из холодногнутого профиля – это минимальная нагрузка на конструкции и надежная теплоизоляция здания

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

14
Встройка

Конструктивные решения встроек и настроек в каждом проекте выбираются индивидуально, в зависимости от технических характеристик реконструируемого объекта и его функционального назначения.

Для организации жилых и общественных помещений обычно применяют технологию скоростного домостроения СТИЛТАУН®, для коммерческих и промышленных объектов – балочные или ферменные конструкции на базе системы СТЕРК®.

Монтаж всех конструкций – на болтах и саморезах. Для ускорения работ на площадке возможна поставка собранных в укрупненные 2D-структуры каркасных панелей, поперечников, кровельных ферм.

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

15
Галерея

Конструктивные решения  галерей и пристроек в каждом проекте выбираются индивидуально, в зависимости от технических характеристик реконструируемого объекта и его функционального назначения.

Для организации жилых и общественных помещений обычно применяют технологию скоростного домостроения СТИЛТАУН®, для коммерческих и промышленных объектов – балочные или ферменные конструкции на базе системы СТЕРК®.

Монтаж всех конструкций – на болтах и саморезах. Для ускорения работ на площадке возможна поставка собранных в укрупненные 2D-структуры каркасных панелей, поперечников, кровельных ферм.

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

16
Консольный переход

Конструктивные решения переходов в каждом проекте выбираются индивидуально, в зависимости от технических характеристик реконструируемого объекта и его функционального назначения.

Для организации жилых и общественных помещений обычно применяют технологию скоростного домостроения СТИЛТАУН®, для коммерческих и промышленных объектов – балочные или ферменные конструкции на базе системы СТЕРК®.

Монтаж всех конструкций – на болтах и саморезах. Для ускорения работ на площадке возможна поставка собранных в укрупненные 2D-структуры каркасных панелей, поперечников, кровельных ферм.

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

17
Пристройка

Конструктивные решения пристроек и надстроек в каждом проекте выбираются индивидуально, в зависимости от технических характеристик реконструируемого объекта и его функционального назначения.

Для организации жилых и общественных помещений обычно применяют технологию скоростного домостроения СТИЛТАУН®, для коммерческих и промышленных объектов – балочные или ферменные конструкции на базе системы СТЕРК®.

Монтаж всех конструкций – на болтах и саморезах. Для ускорения работ на площадке возможна поставка собранных в укрупненные 2D-структуры каркасных панелей, поперечников, кровельных ферм.

Презентация Мансарды и реконструкция зданий

Буклет Стилтаун

ПРОЕКТИРОВАНИЕ И ПРОИЗВОДСТВО КОНСТРУКЦИЙ

Производство ЛСТК профилей для зданий СТИЛТАУН

Проектирование каркасов мансард и дополнительных этажей выполняется на основании архитектурного проекта и данных о состоянии несущих конструкций наращиваемого  здания. Благодаря малому весу конструкций из ЛСТК возможна надстройка зданий даже  с высокой степенью износа, но может оказаться, что и эта небольшая дополнительная нагрузка «не по силам» ветхому зданию или дому с дефектами фундамента. Решение о допустимости надстройки принимается только после обследования реконструируемого объекта. Первый этап проектирования – построение модели и расчет в программе SCAD Office, позволяющий оценить нагрузку от дополнительного этажа на конструкции здания и убедиться в безопасности надстройки. Далее выполняется проектирование каркаса мансардного этажа в программном комплексе BOCAD 3D, после чего созданная рабочая документация экспортируется в файлы заданий для автоматизированного оборудования и поступает в производство.


Производство ЛСТК профилей для зданий СТЕРК

Благодаря сквозной автоматизации технологических процессов - от разработки чертежей до выпуска готовых деталей - человеческий фактор, главный источник ошибок и брака, практически не влияет на результат. Изготовление деталей будущей мансарды выполняется на современных машинных комплексах, которые автоматически, на основании цифрового задания,  последовательно выполняют весь набор операций пробивки отверстий, резки в размер, профилирования и маркировки, выдавая на выходе готовые детали каркаса. Каждая деталь снабжена отверстиями и вырезами для установки в каркас и скрепления с ответными деталями. Монтаж мансард сводится к быстрой и простой сборке на саморезах и болтах. Полная заводская готовность конструкций  - это  прямое сокращение трудозатрат, исключение ошибок и отходов при монтаже, независимость процессов от погодных факторов, следовательно – высокий темп строительства.

БЕЗОПАСНОСТЬ, НАДЕЖНОСТЬ, ЭНЕРГОЭФФЕКТИВНОСТЬ

Возведение мансард из ЛСТК в центре Твери

Безопасность и надежность - столь же важный аспект, которыми руководствуются инженеры компании «Андромета» при создании новых конструкций, как и их быстровозводимость и экономичность.

Все наши новые разработки в обязательном порядке проходят стадию исследований, расчетных обоснований и испытаний, с последующей натурной верификацией на пилотных объектах. Это делается, во-первых, для собственной уверенности в предлагаемых решениях, во-вторых – для наших заказчиков, поскольку наличие авторитетных заключений помогает защитить проект в экспертизе, а потом сдать объект в эксплуатацию.

В разработке технологии скоростного жилищного строительства Стилтаун® участвовали самые авторитетные институты и центры компетенций строительной отрасли: ЦНИИПСК им. Н.П.Мельникова, ЦНИИСК им. В.А.Кучеренко, Центр ячеистых бетонов.


Реконструкция медцентра по технологии ЛСТК

Проведенные этими и другими ведущими организациями исследования и испытания несущих и ограждающих конструкций здания  Стилтаун® (в том числе – натурные испытания на построенных объектах) подтвердили полное соответствие всем действующим строительным нормам и требованиям по конструктивной безопасности, огнестойкости и долговечности. А теплозащитные характеристики домов, как доказали натурные тепловизионные испытания – в 3 раза выше нормативных показателей. Узнать больше

Конструктивная система СТЕРК® для строительства коммерческих и производственных зданий и прошла  прочностные испытания по методикам стандартов Еврокод. Таким образом, серия СТЕРК фактически прошла оценку соответствия строгим европейским нормам безопасности. В отношении пожарной безопасности,  СТЕРК® - единственная в России серия зданий из холодногнутых стальных профилей  с официально подтвержденным ВНИИПО (Всероссийский НИИ пожарной охраны, головное предприятие в области пожарной безопасности) пределом огнестойкости R15, что позволяет эксплуатировать их без дополнительной огнезащиты на объектах IV cтепени огнестойкости. Узнать больше






Преимущества

  • Наилучшее соотношение прочности и веса: минимальная нагрузка на существующее здание
  • Возможность быстрого строительства в условиях плотной застройки
  • Минимальное использование крановой техники и грузового автотранспорта
  • Минимальное воздействие на прилегающую территорию и риск повреждения соседних зданий
  • Сокращение сроков реконструкции в 1.5 – 2 раза
  • Полная заводская готовность конструкций к монтажу
  • Экологичность материалов, минимум строительных отходов
  • Комплексная экономия материальных, трудовых и энергоресурсов
  • Контролируемость затрат
  • Всесезонность строительства (независимость от погодного фактора)
  • Разнообразие архитектурных, планировочных и отделочных решений
  • Высокая прочность, сейсмостойкость и огнестойкость

Отзывы

Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
ООО «МАССТРОЙ» (Центр-М)
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»
Выражаю благодарность руководству и сотрудникам компании «Андромета» за высокое качество выполнения работ по проектированию и изготовлению металлических конструкций для нашего объекта – мансардного этажа
ОАО «БВЛ Большие Соли»
А.А.Барбакадзе – генеральный директор ОАО «Больница восстановительно лечения Большие Соли»
Квартира очень теплая. Температура зимой, даже в самые сильные морозы (-30оС иниже) не опускается ниже 20-22оС. При этом платить за тепло приходится меньше, чем в обычных домах...Я очень довольна своей квартирой… Спасибо застройщикам
Шоршина В.А.
Владелец квартиры в ЛСТК-доме СТИЛТАУН
Квартира имеет удобную внутреннюю планировку – комната правильной формы, большая кухня, вместительная кладовая. (Калужская область)
Семья Дежиных
Семья Дежиных – владельцы квартиры в 4-х этажном жилом доме Стилтаун

Сертификаты

Цены

Каркас здания
?
  • несущие конструкции здания
  • комплект прогонов для крепления ограждающих конструкций
  • каркасы проемов
  • набор анкеров
  • набор крепежа
  • технический паспорт на каркас (монтажные схемы и инструкции)
Цена – от 5422 руб./м2 с НДС
Заказать
Холодное здание
?
  • каркас здания
  • ограждающие конструкции: стеновой и кровельный профлист
  • комплект доборных элементов (уголки, нащельники)
  • комплект крепежа для профлиста (саморезы)
  • технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
Цена по запросу
Заказать
Утепленное здание
?
  • каркас здания
  • ограждающие конструкции кровли и стен согласно ТЗ
  • комплект доборных элементов (уголки, нащельники)
  • комплект крепежа ограждающих конструкций (саморезы)
  • технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
Цена по запросу
Заказать
Здание под ключ
?
  • каркас здания
  • ограждающие конструкции кровли и стен согласно ТЗ
  • услуги монтажа здания (на готовый фундамент)
Цена по запросу
Заказать

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.05.2022 - 31.05.2022. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 3 193 560 5 118 120 10 128 240 14 923 440
4,8 3 418 200 5 477 760 10 850 760 15 971 040
6 3 573 720 5 726 160 11 373 232 16 698 960
21 3 2 680 560 4 296 240 8 511 480 12 528 000
4,8 2 854 440 4 574 880 9 063 360 13 340 160
6 2 945 160 4 720 680 9 350 640 13 763 520
18 3 2 168 640 3 475 440 6 885 000 10 133 640
4,8 2 265 840 3 630 960 7 192 800 10 587 240
6 2 395 440 3 838 320 7 604 280 11 192 040
15 3 1 671 840 2 680 560 5 309 280 7 814 880
4,8 1 833 840 2 938 680 5 822 280 8 570 880
6 1 941 840 3 112 560 6 165 720 9 074 160
12 3 1 230 120 1 971 000 3 904 200 6 149 844
4,8 1 316 520 2 109 240 4 179 600 6 151 680
6 1 424 520 2 282 040 4 520 880 6 654 960

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)
