Реконструкция медицинского центра

Район
Калужская область
Год строительства
2020
Размеры
18,60х22,26х3,53 м
Полезная площадь
200 кв.м
Этажность
1
Особенности
Пристройка
Тип каркаса

Характеристики

Параметр Значение
Размер: 18,60 х 22,26 х 3,53 (h)м (h - высота до низа несущих конструкций)
Кровля: горизонтальная, разуклонка обеспечивается конструкциями кровли (утеплителем)
Покрытие: мембранное гидроизоляционное покрытие, мембранная пароизоляционная пленка Изоспан, минераловатный утеплитель 150 мм,
профлист

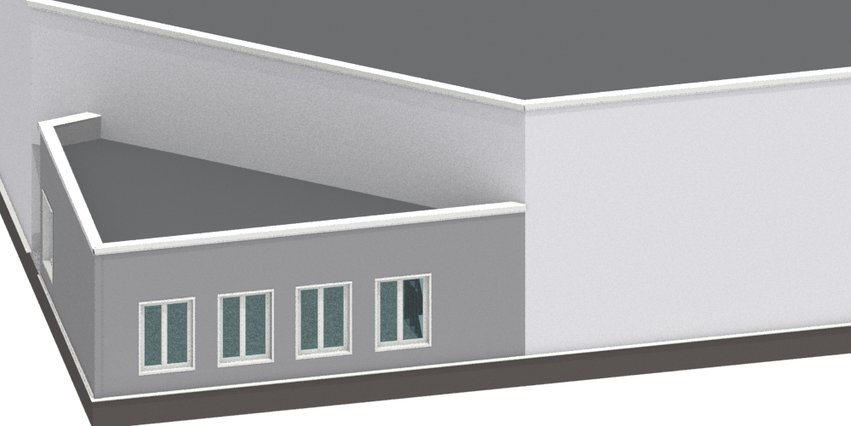

Ограждающие конструкции стен: сэнвич-панели с минераловатным сердечником

Информация

Цель проекта

Увеличение полезной площади медицинского центра путем возведения пристройки и заполнения арочного просвета между двумя объемами существующего здания

Климатические условия строительства

Снеговой район: III
Ветровой район: I
Сейсмонагрузка: до 6 балллов

Преимущества

Возможность быстрого строительства в условиях плотной застройки
Полная заводская готовность конструкций к монтажу

Конструктивные решения

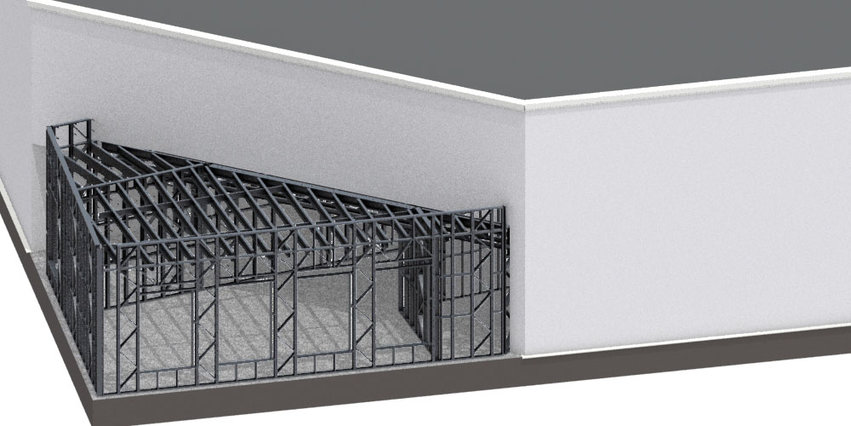

Каркас

Тип каркаса: СТИЛТАУН

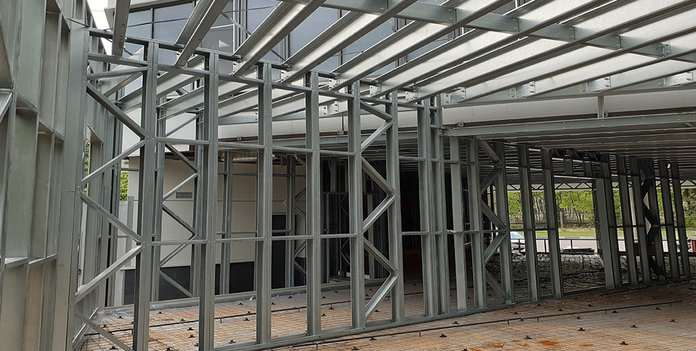

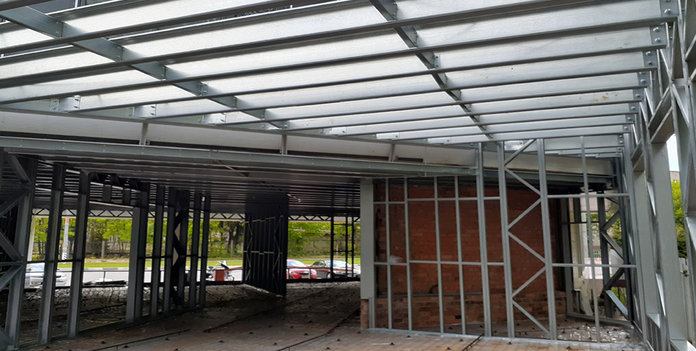

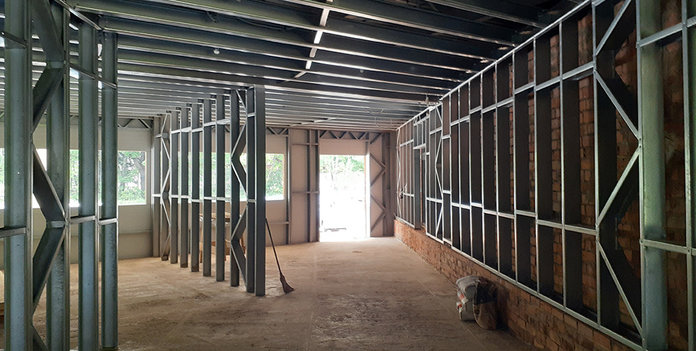

Каркас пристройки с несущими продольными и поперечными стенами. Панели стен устанавливаются и скрепляются между собой по периметру здания.

Жесткость и устойчивость в продольном и поперечном направлении конструкция приобретает после монтажа всех крестообразных связей по каркасу, ограждающих конструкций кровли и стен здания.

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения элементов: на самонарезающих винтах

1
Каркас

Тип каркаса: СТИЛТАУН

Каркас пристройки с несущими продольными и поперечными стенами. Панели стен устанавливаются и скрепляются между собой по периметру здания.

Жесткость и устойчивость в продольном и поперечном направлении конструкция приобретает после монтажа всех крестообразных связей по каркасу, ограждающих конструкций кровли и стен здания.

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения элементов: на самонарезающих винтах

Хочу такое здание

О проекте реконструкции медцентра

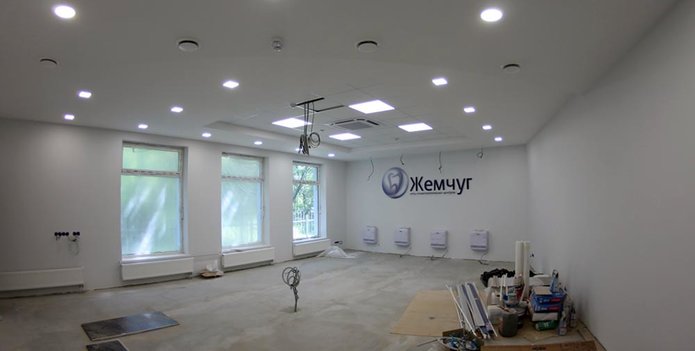

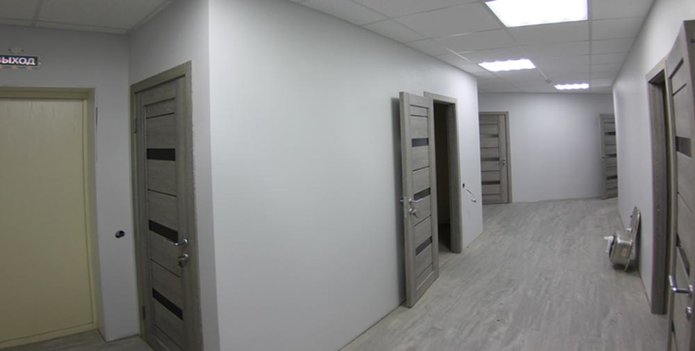

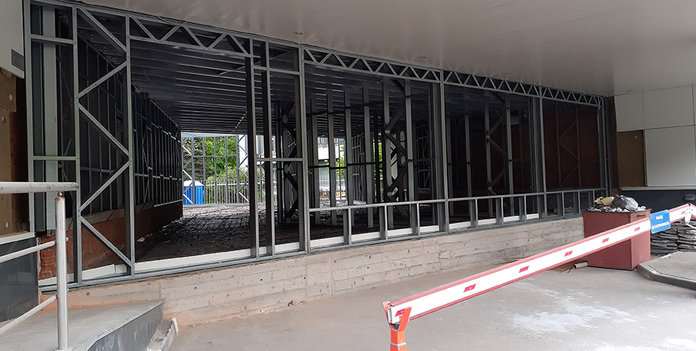

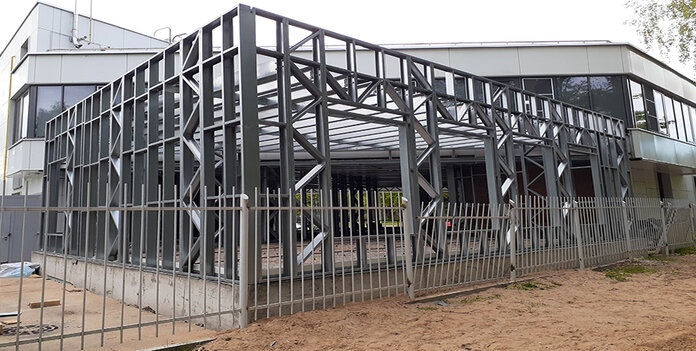

В 2020 году компания «Андромета» выполнила заказ на поставку металлоконструкций для наращивания полезной площади медицинского центра «Жемчуг» в г.Обнинске. Проект реализован на основе технических решений жилых и общественных зданий серии СТИЛТАУН с каркасом из легких стальных тонкостенных конструкций (ЛСТК).

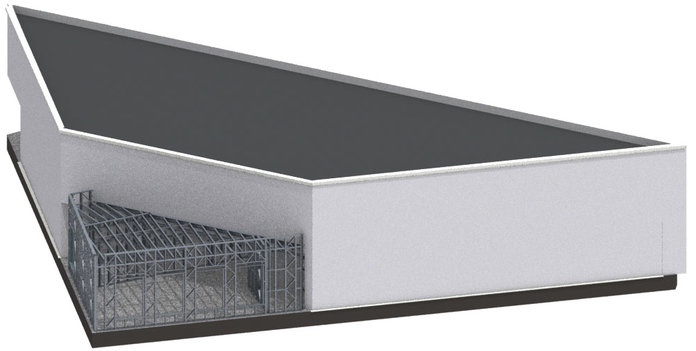

Сооружение имеет сложную пространственную конфигурацию, реализовать которую с минимальными затратами металла и труда позволила гибкая конструктивная система СТИЛТАУН. Площадь пристройки - 18,6х22,26 м, высота помещений - 3,0 м и 3,5 м, общий тоннаж поставки – около 16 т.

Технология ЛСТК – одно из лучших, а во многих случаях – и единственное решение задач реконструкции зданий и сооружений, особенно в условиях плотной городской застройки. Легкие, компактные и быстромонтируемые панели СТИЛТАУН могут собираться как на строительной площадке, так и доставляться уже в собранном виде.

Технология позволяет быстро и с минимальным воздействием на окружающую застройку реализовать различные варианты увеличения полезной площади жилых и общественных зданий: надстройка этажей, пристройка дополнительных объемов или заполнение пустующего пространства без увеличения периметра сооружения.
