Компанией «Андромета» разработан и реализован ряд типовых проектов жилых домов СТИЛТАУН® высотностью до 6-ти этажей на каркасах из легких стальных конструкций.

С 2012 года по этим проектам построены и успешно эксплуатируются жилые дома и группы в Калужской области, Воронежской области, Краснодарском крае и ряде других регионов.

Экономические преимущества технологии обусловлены  высокой скоростью строительства домов на легком быстромонтируемом стальном каркасе (сокращение сроков  в 2 и более раз),  заметным снижением строительных и эксплуатационных затрат.


Типовые проекты могут использоваться для повторного применения либо как основа для кастомизации: на базе отработанных технических решений, подтвержденных испытаниями и практикой реального строительства,  проектное бюро компании разработает конструкторские проекты (КР – КМ и рабочая документация КМД) жилых домов под конкретный генплан и архитектурные решения. На базе конструктивной системы СТИЛТАУН® можно проектировать и строить жилье любых категорий – от эконом до премиум класса. Свободный пролет межэтажных перекрытий до 8.5 м позволят гибко управлять внутренней планировкой, создавая требуемую квартирографию. Технология СТИЛТАУН® допускает  и разнообразие фасадных решений: наружные стены зданий могут быть облицованы  отделочным кирпичом,  навесными фасадами разных типов, полимерной штукатуркой и любыми другими материалами на усмотрение архитектора и застройщика.

Развернуть

ПРИМЕРЫ ПРОЕКТОВ ЖИЛЫХ ДОМОВ СТИЛТАУН®

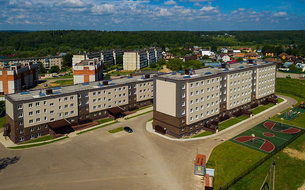

Ж/к «Гармония»

Калужская область, 2015 г.

Площадь застройки: 2425 кв.м

Жилой фонд: 179 квартир

Общая площадь домов: 12275 кв.м

Нежилой фонд: 1700 кв.м


Узнать больше

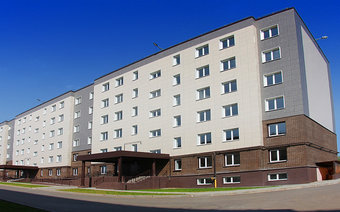

Жилой 6-этажный трехсекционный дом
Калужская область
2015
14.1 х 76.6 х 18.6 м
4600 кв.м (жилая)
Открыть проект

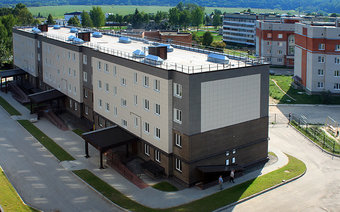

Жилой 4-этажный трехсекционный дом
Калужская область
2014
14.1 х 76.6 х 12.6 м
3080 кв.м (жилая)
Открыть проект

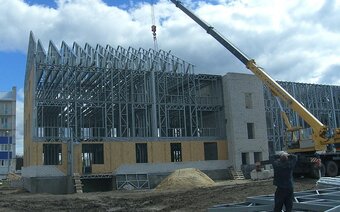

Жилой 3-этажный 53-квартирный двухсекционный дом
Воронежская область, пгт Грибановский,
2012 г.
13.8 х 70.0 × 13.1 м
2086 кв.м (жилая)
Открыть проект

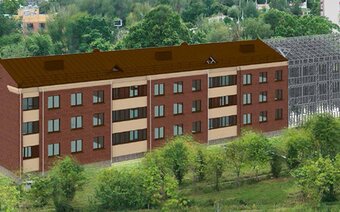

3-этажный 36-квартирный жилой дом с лоджиями
Московская обл., Наро-Фоминский район
2014 г.
13,8 х 64 х 12,5(h) м
1916 кв.м (жилая)
Открыть проект

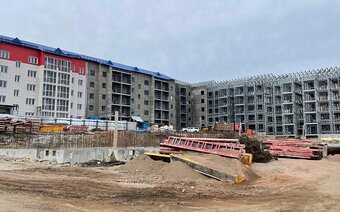

Комплексная застройка микрорайона: Приморский край
Приморский край
16,5х16,5м, 39.9х39.9м 12х69.5м (размеры в плане)
53 924 кв.м (площадь застройки)
Открыть проект

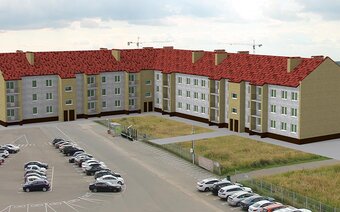

Жилой 3-этажный 84-квартирный многосекционный дом
Воронежская область, пос.Поворино
2012 г.
48 х 93 х 13.6 м
2143 кв.м (жилая)
Открыть проект

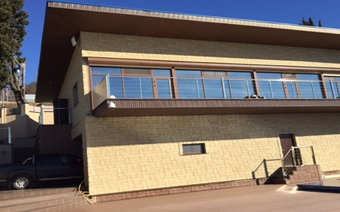

Жилой дом наращиваемой этажности
Краснодарский край, г.Сочи
2013 г.
11.24м х16.05х3.1 м
227,5 кв.м
Открыть проект

КОНСТРУКЦИЯ ЖИЛОГО ДОМА СТИЛТАУН®

Индустриальная технология быстрого строительства Стилтаун® основана на использовании холодногнутых оцинкованных профилей для возведения несущего каркаса зданий. При высотности свыше 6 этажей используются сварные или прокатные колонны и балки и самонесущие стеновые панели из ЛСТК. Теплоизоляция выполняется сверхлегким неавтоклавным пенобетоном и негорючими неорганическими утеплителями с высокими теплотехническими характеристиками.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

!

Технические характеристики и условия строительства

  • Высотность: 1 – 6 этажей
  • Свободные пролеты межэтажных перекрытий: до 8,5 м
  • Огнестойкость стен и перекрытий: REI 90 (по результатам огневых испытаний НИЦ «Строительство»)
  • Срок эксплуатации зданий – 50 и более лет (по заключению МИСИС)
  • Снеговые районы: I-V
  • Ветровые районы: I-V
  • Сейсмичность площадки строительства: до 9 баллов по MSK-64

Буклет Стилтаун

Презентация Стилтаун

1
Быстровозводимый каркас

Технология СТИЛТАУН® обеспечивает высокую скорость и машиностроительную точность производства готового к монтажу каркаса из стальных холодногнутых профилей.

Каркасы зданий поставляются на строительную площадку в виде наборов промаркированных деталей, снабженных монтажными схемами и инструкциями.

Технология СТИЛТАУН позволяет параллельно вести процессы монтажа каркаса, прокладки по каркасу инженерных сетей здания и заливки пенобетона, чтобы обеспечить высокий темп стройки.

Буклет Стилтаун

Презентация Стилтаун

2
Стеновые панели

Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм. Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой. Монтаж – на саморезах, в сейсмостойком исполнении – на болтах. Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники. Для ускорения работ возможна поставка на площадку собранных и готовых к установке панелей с наружной обшивкой.

Самонесущая каркасная стеновая панель с заполнением легким пенобетоном для гражданского строительства

Презентация Стилтаун

3
Кровельные панели
  • Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм.
  • Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой.
  • Монтаж – на саморезах, в сейсмостойком исполнении – на болтах.
  • Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники.

Буклет Стилтаун

Презентация Стилтаун

4
Балки перекрытий

Выполнены из холодногнутых оцинкованных профилей (высота и толщина – по расчету). На стенках профилей могут быть выполнены сервисные отверстия для прокладки коммуникаций (электрика, водоснабжение и др.).

Применение профилей большого сечения из стали толщиной до 3,5 м обеспечивает жесткость перекрытий, исключая эффект «зыбкости».

Буклет Стилтаун

Презентация Стилтаун

5
Пенобетонная наружная стена с навесным фасадом

Качество тепловой защиты металлокаркасных домов СТИЛТАУН® с пенобетоном подтверждено натурными тепловизионными испытаниями на построенном объекте. Показано, что сопротивление теплопередаче пенобетонных наружных стен в 2 раза выше, а потери тепла – в 3 раза ниже нормативов СНиП.

Отчет о тепловизионных испытаниях

Буклет Стилтаун



6
Пенобетонная наружная стена с кирпичной облицовкой

Исследования долговечности и коррозионной стойкости несущих стен жилых домов Стилтаун® с пенобетоном были проведены ведущей российской научной организацией в области коррозионной защиты металлов - Кафедрой защиты металлов и технологии поверхности Национального исследовательского технологического университета «МИСиС». Согласно выданному заключению, несущие конструкции из стали с цинковым покрытием класса Z275 устойчивы к коррозии и могут эксплуатироваться в среде пенобетона сроком более 50 лет.

Отчет о коррозионных испытаниях

Презентация Стилтаун

7
Наружная стена по «сухой» технологии с отделкой штукатуркой

Буклет Стилтаун

Презентация Стилтаун

8
Пенобетонная внутренняя стена

Соответствие пожарно-технических характеристик несущих стен металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости стен - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости несущей стены

Буклет Стилтаун

9
Внутренняя стена по «сухой» технологии



Буклет Стилтаун

Презентация Стилтаун

10
Пенобетонное перекрытие

Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости перекрытия

Презентация Стилтаун

11
Перекрытие по «сухой» технологии



Буклет Стилтаун

Презентация Стилтаун

14
Лоджия

В зданиях Стилтаун могут быть запроектированы лоджии. Западающие лоджии представляют собой открытые неутепленные объемы здания, не выступающие за его периметр.

Буклет Стилтаун

Презентация Стилтаун

15
Пример квартирографии

Одно из преимуществ металлокаркасной технологии - вариативность планировочных решений, позволяющая использовать ее для строительства жилья разных потребительских сегментов. В этом примере показана типовая квартирография жилого комплекса класса комфорт, построенного по технологии СТИЛАУН® в 2014 году.

Буклет Стилтаун

Презентация Стилтаун

О ТЕХНОЛОГИИ СТИЛТАУН®

6-этажный жилой дом СТИЛТАУН®, Калужская обл., 2014 г. Сочетание каркасов из легких стальных тонкостенных конструкций (ЛСТК) с эффективными теплоизолирующими материалами обеспечивает комплексную экономию материальных, трудовых и энергоресурсов, высокую скорость и всесезонность строительства, контролируемость всех процессов и затрат, снижение влияния человеческого фактора на результат. Конструкции имеют полную заводскую готовность и поставляются на монтаж в виде промаркированных и упакованных комплектов с крепежом и схемами сборки. Каждая деталь снабжена отверстиями и вырезами для установки в каркас и скрепления с ответными деталями. Монтаж каркаса сводится к быстрой и простой сборке на саморезах и болтах. Устройство ограждающих конструкций (заливка пенобетона либо монтаж утеплителей) выполняется параллельно со сборкой каркаса, что еще больше ускоряет возведение здания.  Элементы каркаса и соединительные узлы унифицированы, что позволяет в короткие сроки выполнить проектирование, изготовление и монтаж конструкций здания. При этом сохраняются возможности широкого использования архитектурных и отделочных решений.

Узнать больше

БЕЗОПАСНОСТЬ, НАДЕЖНОСТЬ, ЭНЕРГОЭФФЕКТИВНОСТЬ

Технология Стилтаун® разработана компанией «Андромета» на основании изучения и развития передового мирового опыта, в тесном сотрудничестве с ведущими НИИ строительной промышленности: ЦНИИПСК им. Н.П.Мельникова, ЦНИИСК им. В.А.Кучеренко, Центр ячеистых бетонов.  Проведенные этими и другими авторитетными организациями исследования и испытания несущих и ограждающих конструкций зданий  Стилтаун® (в том числе – натурные испытания на построенных объектах) подтвердили полное соответствие всем действующим строительным нормам и требованиям по конструктивной безопасности, огнестойкости, долговечности, теплозащите и другим параметрам.

Узнать больше


БЫСТРОВОЗВОДИМОСТЬ

Экономические преимущества технологии Стилтаун® обусловлены в первую очередь сокращением инвестиционного цикла благодаря высокой скорости строительства. Она достигается за счет переноса значительной части монтажных операций со стройплощадки на завод металлоконструкций, где производятся готовые комплекты деталей для дальнейшей болтовой сборки. Сварка металлоконструкций в технологии Стилтаун® исключена полностью. Сокращается и упрощается объем работ на монтаже, снижаются трудозатраты, исключаются ошибки,  снимается зависимость процессов от погодных условий, следовательно – достигается высокий темп строительства.

Узнать больше


ЛЕГКОСТЬ

Собственный вес здания Стилтаун® в 5-6 раз ниже, чем аналогичного сооружения из бетона или кирпича. Пропорционально снижению веса снижаются строительные затраты по целому ряду статей:

  • нулевой цикл (объем земляных работ, материальные и трудовые затраты на фундамент) – удешевление на 20 – 25 %
  • крановые работы –до 30%
  • транспортная составляющая -  сокращение до 90%,  как за счет легкости конструкций, так и благодаря линейной форме всех деталей: их можно плотно упаковывать и загружать транспорт практически до номинала

Узнать больше


В ГОРАХ И НА СЕВЕРАХ

Простота транспортировки и сборки делают технологию Стилтаун® незаменимой при строительстве в удаленных и труднодоступных районах, где нет ни транспортной инфраструктуры, ни квалифицированных строительных кадров, а экстремальные погодные условия заметно осложняют и удорожают ведение обычных строительных работ.

За счет малого веса здания Стилтаун® оказывают минимальную нагрузку на основание, и их можно без проблем  строить в сложных геодезических условиях – вечная мерзлота, болотистые почвы. Еще одно важное следствие легкости зданий Стилтаун® - их сейсмостойкость: чем меньше собственный вес, тем ниже сейсмовоздействие на конструкцию. Кроме того, сейсмостойкость каркасов ЛСТК обусловлена их структурой - паутинообразной системой из множества связанных элементов, которая эффективно перераспределяет энергию сейсмоколебаний, не приводя к обрушению.

Узнать больше

Преимущества

  • Комплексная экономия материальных, трудовых и энергоресурсов
  • Легкие фундаменты: экономия на нулевом цикле
  • Контролируемость затрат
  • Унифицированность и полная заводская готовность конструкций к монтаж
  • Сокращение сроков строительства домов из ЛСТК в 1.5 – 2 раза
  • Разнообразие архитектурных, планировочных и отделочных решений
  • Всесезонность строительства (независимость от погодного фактора)
  • Свободная квартирография, возможность перепланировки
  • Высокая прочность, сейсмостойкость и огнестойкость
  • Экологичность применяемых материалов и возможность их рецикла
  • Возможность экономичного строительства в тесных городских условиях
  • Долговечность и надежность

Отзывы

Квартира имеет удобную внутреннюю планировку – комната правильной формы, большая кухня, вместительная кладовая. (Калужская область)
Семья Дежиных
Семья Дежиных – владельцы квартиры в 4-х этажном жилом доме Стилтаун
Квартира очень теплая. Температура зимой, даже в самые сильные морозы (-30оС иниже) не опускается ниже 20-22оС. При этом платить за тепло приходится меньше, чем в обычных домах...Я очень довольна своей квартирой… Спасибо застройщикам
Шоршина В.А.
Владелец квартиры в ЛСТК-доме СТИЛТАУН
Выражаю благодарность руководству и сотрудникам компании «Андромета» за высокое качество выполнения работ по проектированию и изготовлению металлических конструкций для нашего объекта – мансардного этажа
ОАО «БВЛ Большие Соли»
А.А.Барбакадзе – генеральный директор ОАО «Больница восстановительно лечения Большие Соли»
Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
ООО «МАССТРОЙ» (Центр-М)
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»

ЛСТК каркас

Дома из каркаса ЛСТК являются оптимальным вариантом не только в плане экономии затрат на строительство, но и эксплуатации здания в дальнейшем. Конструктивное решение каркаса зависит от поставленных задач: назначение здания, условия строительства (климат региона и характеристики конкретной площадки), технологические требования, если речь идет о промышленном или коммерческом объекте, архитектурные требования.

Конструкторское бюро учитывает все эти особенности вашего проекта, разрабатывает оптимальную модель каркаса, выполняет расчёт легковозводимых конструкций, после чего выполняет проработку конструкторского решения в виде чертежей для производства конструкций.

Каркасы из ЛСТК производства ООО «Андромета» для строительства коммерческой и жилой недвижимости представлены серией СТЕРК для коммерческих зданий и конструктивной системой СТИЛТАУН - для жилых и социальных проектов. Одно из преимуществ сотрудничества с компанией «Андромета» - возможность купить конструкции непосредственно у производителя, не переплачивая посредникам и не рискуя качеством и безопасностью будущего здания.

Конструкторское бюро учитывает технические и физические особенности легковозводимых конструкций и предлагает готовый расчёт конструкторского решения для строительства коммерческой и жилой недвижимости.


ПОЧЕМУ ВЫБИРАЮТ ЗДАНИЯ И ДОМА ИЗ ЛСТК?

Дом из каркаса ЛСТК признан высокоэффективным строительным решением как для возведения жилых зданий, так и для строительства коммерческих объектов. Доля строительства из легковозводимых конструкций в западных странах составляет в настоящее время до 70% общего объема нового строительства ,из них в ряде стран до 30% приходится на строительство зданий с применением ЛСТК каркасов.

В нашей стране отрасль ЛСТК сформировалась относительно недавно - за последние 10-15 лет, и на сегодняшний день занимает небольшую долю строительного рынка. Но благодаря своим очевидным технико-экономическим преимуществам технология стремительно набирает популярность: за последние 10 лет потребление ЛСТК в России выросло в 10 раз и достигает ~ 2.5 млн. т в год.

Здания из лёгких стальных профилей имеют ряд неоспоримых преимуществ перед другими технологиями, по некоторым показателям их эффективность превосходит прочие материалы в разы.

Полезные материалы

Материалы для скачивания:

Видео:
Металлокаркасная технология СТИЛТАУН® на примере строительства 6- и 4-этажных домов в Обнинске
