3-этажный 36-квартирный жилой дом с лоджиями

Район
Московская обл., Наро-Фоминский район
Год строительства
2014 г.
Размеры
13,8 х 64 х 12,5(h) м
Полезная площадь
1916 кв.м (жилая)
Этажность
3
Кол-во квартир:
36
Особенности
Перекрытие
Тип каркаса

Характеристики

Наименование Параметр Значение
  Размеры:  13,8 х 64 х 12,5 (h)м (h - высота до низа несущих конструкций)
Кровля: двускатная
Технико-экономические показатели Площадь застройки: 1023 м2
Общая площадь помещений:  2134 м2
Жилая площадь:

1916 м2

Строительный объем: 12997 м3
Высота этажа: 2,76 м
Состав жилого фонда: 1- комнатные тип 1: 34 м2 - 12 шт.
1- комнатные тип 2: 38,4 м- 4 шт.
2- комнатные: 56 м2 - 8 шт.
3- комнатные: 75,5 м2 - 12 шт.

Информация

Климатические условия строительства

Климатический район строительства: IIВ
Расчетная снеговая нагрузка:180 кг/кв.м (III снеговой район)
Нормативное значение ветрового давления:23кг/кв.м(I ветровой район)
Расчетная температура наружного воздуха: -28оС
Сейсмичность: не более 6 баллов

Огнестойкость

Степень огнестойкости здания: III
Класс конструктивной пожарной опасности: С1
Класс функциональной пожарной опасности: Ф13

Особенности

Во всех квартирах имеются западающие остекленные лоджии.

Преимущества

- Комплексная экономия материальных, трудовых и энергоресурсов
- Унифицированность и полная заводская готовность конструкций к монтажу
- Сокращение сроков строительства в 1.5 – 2 раза
- Разнообразие архитектурных, планировочных и отделочных решений
- Всесезонность строительства (независимость от погодного фактора)

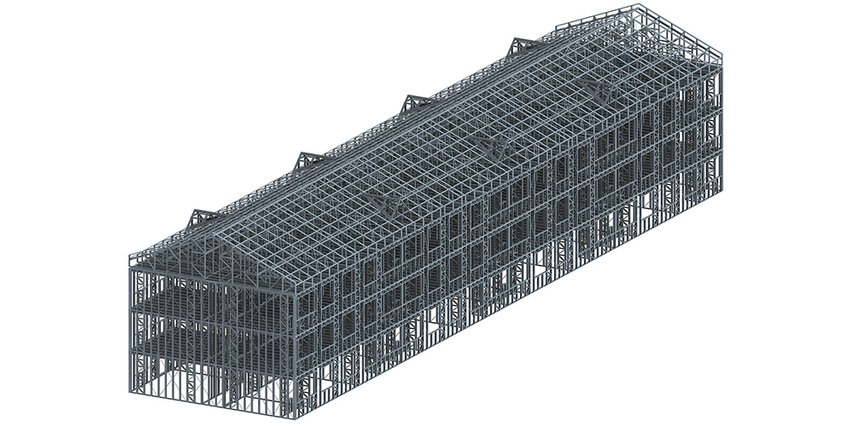

Конструктивные решения жилого 3-этажного 36-квартирного дома

СТИЛТАУН®

Каркас СТИЛТАУН® – трехмерная геометрически неизменяемая конструкция, реализованная по связевой схеме с неразрезными в пределах этажа основными несущими стойками. Пространственная устойчивость обеспечивается продольными и поперечными несущими стенами и горизонтальными дисками перекрытий.

Каркас собирается из укрупненных 2D  элементов - панелей. Каждая панель поставляется в виде набора промаркированных деталей, полностью готовых к установке в каркас, с монтажной схемой и крепежным набором. Соединения элементов - на саморезах.

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 гр/кв.м.

Буклет Стилтаун

Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)

1
Ограждающие конструкции


Наружные  стены – каркасные с заполнением стеклобетоном плотностью 300 кг/м3 и толщиной 300мм.

Наружная отделка фасадов - из лицевого керамического кирпича одинарного пустотелого.

Покрытие кровли – из цементно-песчаной черепицы.

2
Лоджии

Западающие лоджии представляют собой открытые неутепленные объемы здания, не выступающие за его периметр.

Хочу такое здание

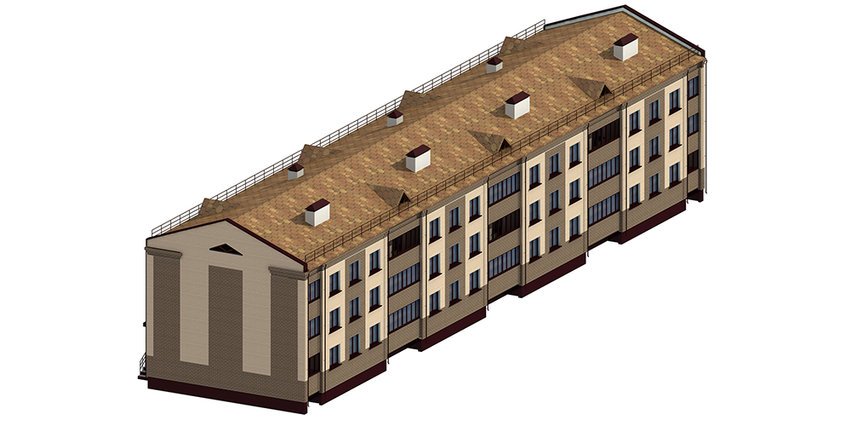

Описание проекта

План 1-го этажаЖилой дом представляет собой трехэтажное металлокаркасное здание с двускатной кровлей, состоящее из четырех секций. В объемно-пространственном решении дом имеет прямоугольную форму в плане с западающими лоджиями.Габариты в плане - 13,8 х 64 м, высота в коньке – 12,53 м. В здании запроектирован эксплуатируемый чердак. Все квартиры запроектированы с необходимым уровнем планировочного комфорта и четким функциональным зонированием. Все лоджии остекленные.


План 2-го этажаВходные группы оборудованы пандусами для маломобильных групп населения.
Лестничные клетки – обычные, тип Л1.

Уровень ответственности здания: II (нормальный) в соответствии с разделом 5 по ГОСТ 27751-88




Разрез здания

Конструктивные решения и применяемые материалы

Конструктивная схема здания: каркас из холодногнутых С-образных профилей из оцинкованной стали, монолитная плита перекрытия из стеклобетона плотностью 1000 кг/м3, толщиной 100мм и из стеклобетона плотностью 300 кг/м3, толщиной 230мм по несущим балкам из С – образных гнутых оцинкованных профилей с шагом 600мм.


Фасады зданийНаружные и несущие внутренние стены – каркасные, ширина профиля 150мм с заполнением стеклобетоном плотностью 300 кг/м3 и толщиной 300мм наружные и 200мм внутренние. Кровля – двускатная; стропильные балки и прогоны выполнены из холодногнутых С-образных профилей.

Материал конструкций: Каркас здания выполнен из стали 350 по ГОСТ 14918, соединительные элементы и базы колонн - из стали марки С255. Заводское соединение стеновых панелей из оцинкованных С – образных профилей выполнено на самонарезающих винтах. Монтаж основных конструкций предусмотрен с креплением на болтах нормальной точности (ГОСТ 7798-70*) и на самонарезающих винтах.

Отделочные решения

Наружная отделка фасадов - из лицевого керамического кирпича одинарного пустотелого. Покрытие кровли – из цементно-песчаной черепицы.
По решению застройщика возможно применение иных отделочных материалов.
