Жилой 3-этажный 24-квартирный двухсекционный дом

Характеристики

Наименование	Параметр	Значение
	Размеры:	(h)м (h - высота до низа несущих конструкций)
Технико-экономические показатели	Площадь застройки:	520,0 м²
	Общая площадь дома: - выше отм.0,000 - ниже отм.0,000	466,0 м² 1398,0 м²
	Строительный объем: -выше отм.0,000 - -ниже отм.0,000 -	5023,26 м² 1293,87 м²
	Общая площадь квартир:	1194,6 м²
Состав жилого фонда	Количество квартир:	24 шт.
	2-х комнатная А2 - 56,3 м²	6 шт
	2-х комнатная Б2 - 53,4 м²	6 шт
	2-х комнатная В2 - 55,6 м²	6 шт
	1-но комнатная 1 - 38,8 м²	6 шт

Информация

Климатические условия строительства

температура - 50⁰С до +50⁰С

расчетная снеговая нагрузка: I-V снеговой район

расчетная ветровая нагрузка: I-IV ветровой район

сейсмический район: до 9 баллов (по шкале MSK)

Степень огнестойкости каркаса

Предел огнестойкости стен и перекрытий металлокаркасных домов СТИЛТАУН с пенобетоном - REI90 (по результатам огневых испытаний ИЦ "Огнестойкость")

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания жилого 3-этажного 24-квартирного двухсекционного дома

Каркас

Каркас - из холодногнутых С-образных профилей из оцинкованной стали.

1

Каркас

Каркас - из холодногнутых С-образных профилей из оцинкованной стали.

О проекте жилого 3-этажного 24-квартирного двухсекционного дома

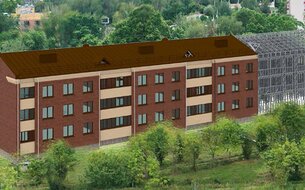

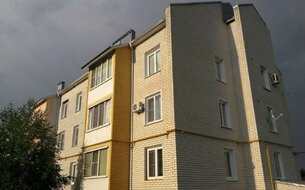

Жилой дом представляет собой трехэтажное здание, состоящее из двух секций.

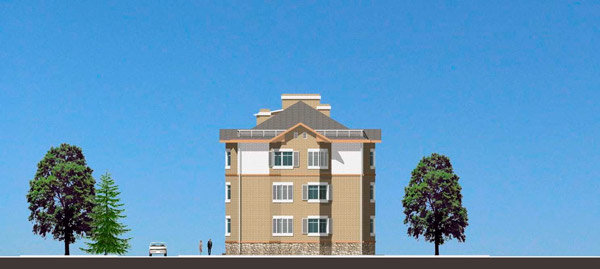

Фасады здания и покрытие кровли могут быть выбраны с учетом эстетики существующей застройки.

Жилой дом представляет собой каркасное здание.

Каркас - из холодногнутых С-образных профилей из оцинкованной стали.

Перекрытия - монолитные железобетонные плиты толщиной 90мм по несущим металлическим фермам из С – образных профилей.

Наружные и несущие внутренние стены - каркасные, ширина профиля 150мм с заполнением пенобетоном М300. Каркас наружных стен обшит с наружной стороны OSB, с внутренней – гипсокартоном. Каркас несущих внутренних стен обшит с двух сторон гипсокартоном. Внутренние перегородки и стены - гипсокартонные, по металлическому каркасу.

Фундаменты - монолитные железобетонные.

Цоколь - монолитный железобетонный с утеплителем.

Кровля - многоскатная. Несущие элементы кровли выполнены из гнутого оцинкованного профиля. Чердачное пространство используется для прокладки инженерных коммуникаций.

Материал конструкций: Каркас здания, соединительные элементы и базы колонн выполнены из стали.
