Жилой 5-этажный четырехсекционный дом

Район
респ. Саха (Якутия)
Год строительства
2022
Размеры
90,785 х 60,325 м (в плане)
Полезная площадь
8 386 кв.м (общая)
1-комнатных квартир:
70 шт.
2-комнатных квартир:
70 шт.
Особенности
Сейсморайон
Тип каркаса

Характеристики

Наименование Параметр Значение
Технико-экономические показатели

Площадь застройки 2167,7 м2
Общая площадь  8386 м2
в том числе площадь квартир 6502,3 м2
Жилая площадь 6264,3 м2
Строительный объем  36749 м3
Характеристики жилого фонда
Класс жилья стандарт
Площади квартир 34 – 57 м2
Площади лоджий 1,7 м2
Высота потолков  3 м
Технические характеристики здания  Размеры в плане 90,785 х 60,325 м
Высота в коньке кровли 19,2 м
Уклон кровли 25°
Шаг несущих стоек и балок 600 мм (основной)
Пролет перекрытий (ЛСТК) 6,76 м

Информация

Климатические условия строительства

Снеговой район – III

Ветровой район – I

Сейсмичность площадки строительства:
8 баллов по MSK-64

Расчетная температура наружного воздуха:
минус 46 °С

Вечномерзлые грунты

Сложный рельеф (перепады высот)

Огнестойкость

Огнестойкость несущих стен и перекрытий зданий СТИЛТАУН с пенобетоном - REI 90 (по результатам огневых испытаний ИЦ "Огнестойкость")

Конструктивные решения 5-этажного жилого дома

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

Каркас

Конструктивная схема здания: каркас из холодногнутых С-образных оцинкованных профилей, монолитные плиты перекрытий из пенобетона плотностью 1000кг/м3 и толщиной 90мм по несущим балкам из С – образных профилей.
Максимальный пролет балок перекрытия из холодногнутых С-профилей- 6,76 м; при размере помещений больше указанного, опирание балок перекрытий выполняется на перехватные балки из сварного двутавра.
Пространственная жесткость и устойчивость здания обеспечивается несущими монолитно-каркасными продольными и поперечными стенами и сборно-монолитными перекрытиями, связывающими стены и разделяющими их по высоте на ярусы.
Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 гр/кв.м., сталь марки С345 по ГОСТ 27772

1
2
Лестничные клетки

Колонны лестничных клеток запроектированы неразрезными по всей высоте из квадратной трубы. Косоуры лестниц и опорные балки лестничных площадок выполнены из прокатных швеллеров.

Буклет Стилтаун

3
Внутренняяя стена

Каркас несущих внутренних стен обшит с двух сторон одним слоем ЦСП толщиной 12мм и одним слоем гипсокартона ГКЛВ толщиной 12,5мм. Заполнение каркаса - пенобетон неавтоклавного твердения плотностью 250÷300 кг/м3, толщиной 190мм.

Буклет Стилтаун

4
Перекрытие

Перекрытия выполнены по балкам из С – образных ЛСТК профилей с заполнением межбалочного пространства пенобетоном неавтоклавного твердения плотностью 250÷300 кг/м3 (основной объем) и плотностью 900÷1000 кг/м3 (верхний слой). В качестве несъемной опалубки по нижним поясам балок перекрытия через дистанционный профиль закреплен один слой листового материала ЦСП толщиной 12мм. Снизу к балкам перекрытий подшит один слой гипсокартона ГКЛВ толщиной 12,5мм.

Буклет Стилтаун

5
Наружные стены

Каркас наружных стен обшит с наружной стороны одним слоем листового материала ЦСП толщиной 12мм, с внутренней  – одним слоем ЦСП толщиной 12мм и одним слоем гипсокартона ГКЛВ толщиной 12,5мм. Заполнение каркаса - пенобетон неавтоклавного твердения плотностью 250÷300 кг/м3, толщиной 250мм. Дополнительной утепление и отделка наружных стен выполнена фасадной системой.

Буклет Стилтаун

6
Лоджии

Лоджии  запроектированы выступающими за периметр здания. Несущие балки перекрытий лоджий располагаются перпендикулярно балкам здания. На схеме показаны технические решения примыкания лоджий к конструкциям здания.

Буклет Стилтаун

7
Оконный проем



Буклет Стилтаун

8
Дверной проем



Буклет Стилтаун

Хочу такое здание

О проекте жилого 5-этажного четырехсекционного дома

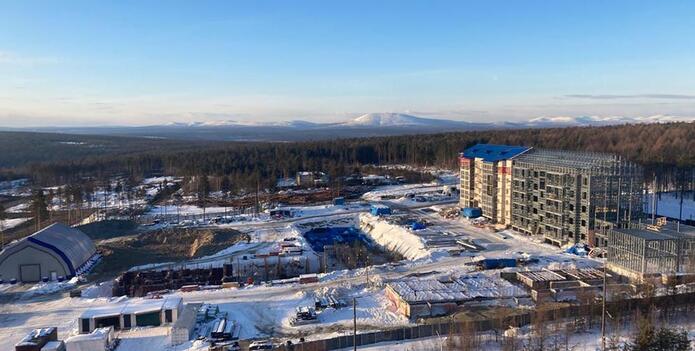

Строительство 5 этажного ЛСТК домаЗдание пятиэтажного четырехсекционного дома – один из трех типовых проектов, разработанных компанией «Андромета» для строительства жилого микрорайона "Р" в г.Нерюнгри.

По конструктивной схеме дома всех типов идентичны и представляют собой стальные многопролетные каркасы с несущими продольными и поперечными стенами и горизонтальными дисками перекрытий.

Дома запроектированы по модульному принципу и состоят из унифицированных секций, разделенных деформационными швами. Используются секции четырех типов – боковые (правая и левая), рядовые и угловые.

Во всех  домах запроектированы одно- и двухкомнатные квартиры одинакового уровня комфортности, с лоджиями.


Пример типовой квартирографии (рядовая секция)

Фундаменты секций домаУчасток строительства четырехсекционного дома расположен на склоне холма. Абсолютные высотные отметки поверхности в пределах площадки изменяются от 833,46 до 853,86 м (система высот Балтийская), перепад высот составляет 20,40 м.  Для его компенсации заданием на фундаменты, выданным компанией «Андромета», были предусмотрены разные высотные отметки секций. Фундамент здания – ленточный, в виде монолитных стен толщиной 200 мм с подошвой толщиной 300 мм. Каркас здания соединяется с фундаментом через анкер-шпильки М12 и М16.

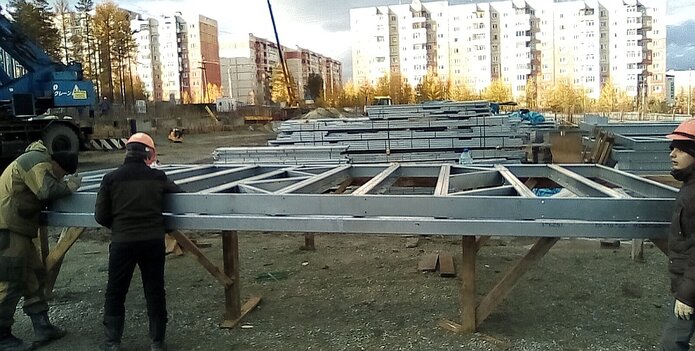

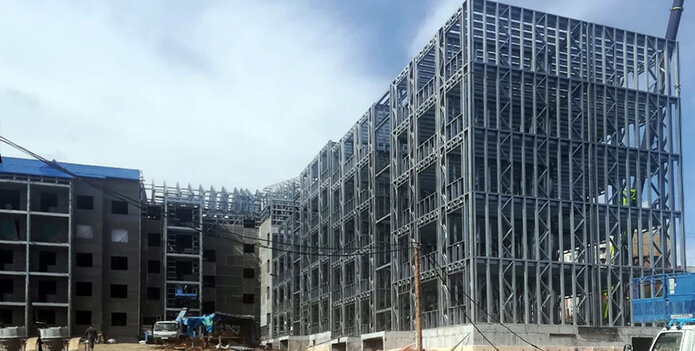

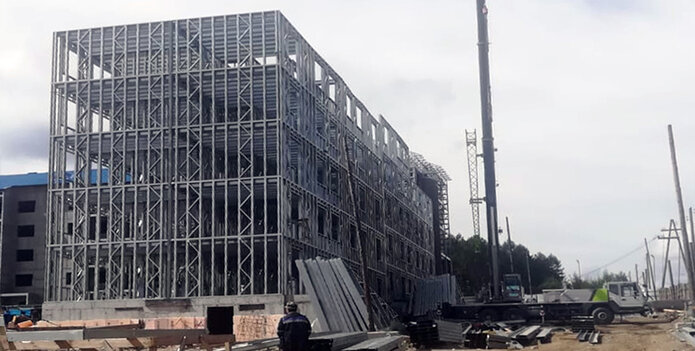

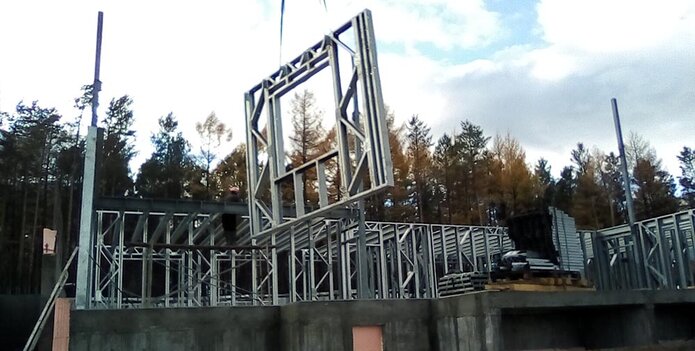

Монтаж ЛСТК каркаса 5 этажного домаСтальной каркас дома реализован по связевой схеме с неразрезными в пределах этажа несущими стойками из ЛСТК профилей, установленными с основным шагом  600 мм.

Основные несущие конструкции перекрытия – балки из холодногнутых С-профилей, также расположенные с шагом  600 мм. Опирание балок перекрытия производится на несущие стойки каркаса или на перехватные»  фермы, служащие для организации проемов. Покрытие здания - уклонное (25°) с холодной кровлей.

Крышные несущие конструкции представляют собой вертикальные панели трапециевидного очертания из ЛСТК. Они шарнирно опираются на стеновые панели и балки перекрытия чердака и установлены с шагом 1,2 м.

Ввиду сейсмичности площадки строительства ЛСТК каркас дома имеет ряд особенностей:

  • Неразрезные стойки из профильных трубВсе соединения несущих элементов каркаса выполнены на болтах М8 и М12: традиционные для ЛСТК саморезы не используются.
  • Для обеспечения расчетной несущей способности узлов (повышения сопротивления срезу и смятию) в некоторых узловых группах использованы фасонные пластины, увеличивающие контактную поверхность.
  • Для обеспечения расчетного сопротивления сейсмонагрузкам, помимо основных стоек и балок из холодногнутых профилей, предусмотрены дополнительные неразрезные стойки из профильной трубы и перехватные балки из сварных двутавровых профилей.

Крыша дома из металлочерепицыСтены и перекрытия жилого дома выполнены из сверхлегкого пенобетона неавтоклавного формования по несъемной опалубке из ЦСП. Толщина пенобетонных наружных стен - 250 мм,  внутренних -  190 мм, перекрытий – 295 мм. Дополнительно наружные стены и чердачное перекрытие утеплены минераловатными плитами.
Для наружной отделки в проекте применена навесная фасадная система «КОМФАС» с керамогранитной плиткой. Кровельное покрытие выполнено из металлочерепицы по обрешетке из шляпного профиля.
Во всех квартирах имеются  утепленные и застекленные лоджии площадью 1,7 м2, выступающие за периметр здания. Конструктивно стены и перекрытия лоджий  решены аналогично основному зданию.

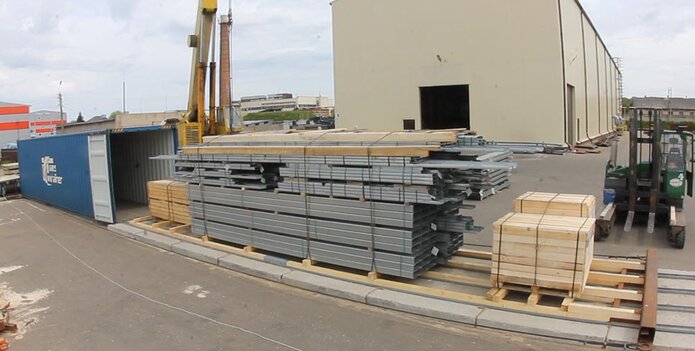

При строительстве в сложных климатических условиях легкость, транспортабельность и всесезонность строительства, присущие конструкциям из ЛСТК Стилтаун®, особенно важны. Только на доставке материалов, которая в условиях Крайнего Севера доходит до 60% общего бюджета стройки, можно сэкономить ощутимые суммы. Но главное преимущество ЛСТК технологии – высокая скорость, позволяющая значительно снизить объемы  проектного финансирования.

Андромета – это надежно!
