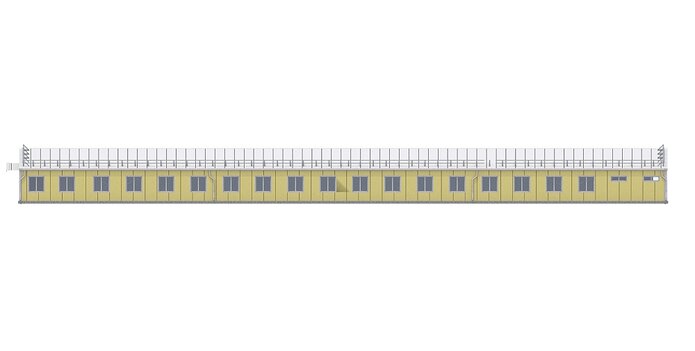

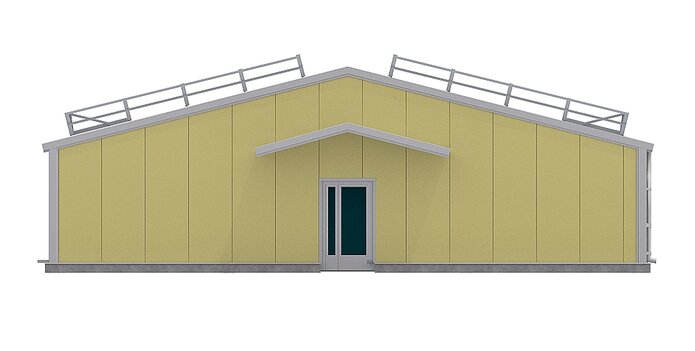

Типовой проект общежития на 50 мест

Варианты внутренней планировки общежития

Предлагаемые планировки могут быть скорректированы благодаря отсутствию внутренних несущих конструкций.

О типовом проекте общежития на 50 мест

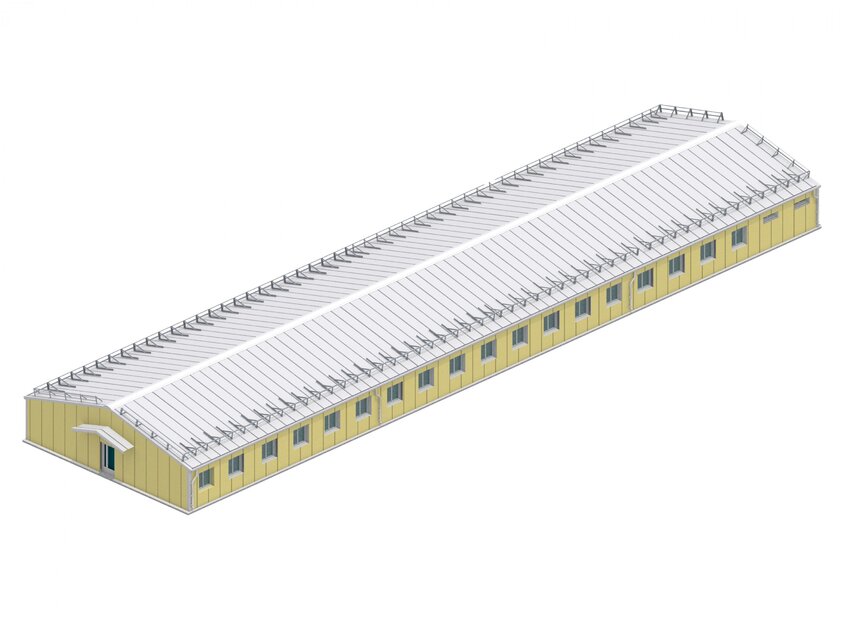

Общежитие представляет собой заранее запроектированное быстровозводимое здание серии СТЕРК®, выпускаемое заводом «Андромета» по уже готовым рабочим чертежам.

Это легкое металлокаркасное сооружение с внутренней обшивкой из сэндвич-панелей и наружной облицовкой из профлиста.

В качестве основания предусмотрен монолитно-бетонный фундамент проектной толщины. Задание на фундамент (нагрузки, количество, расположение и диаметр анкеров) является частью готовой  рабочей документации серийного здания СТЕРК®  и выдается  Заказчику на старте работ, что позволяет сразу приступить к подготовке фундамента.

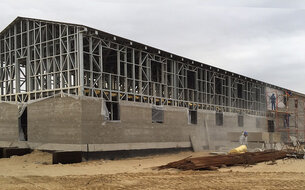

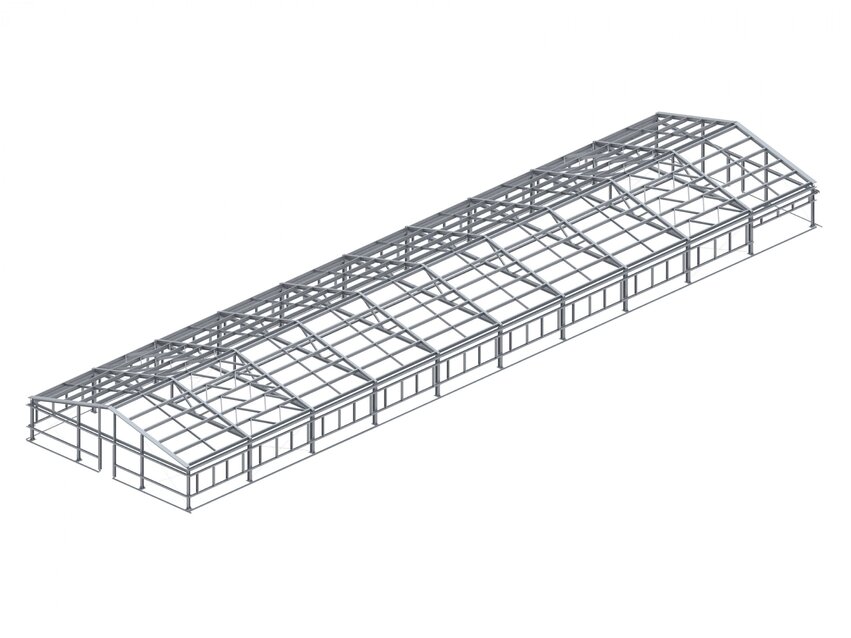

Каркас общежития реализован по рамно-связевой схеме и выполнен из стальных холодногнутых оцинкованных С-образных профилей (ЛСТК) по ТУ 1122-002-82866678-2013. Основные несущие конструкции каркаса – рамы, состоящие из колонн, жестко закрепленных на фундаменте, и ферм, шарнирно сопряженных с колоннами. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями, установленными с предварительным натяжением. Жесткость покрытия  обеспечивается системой горизонтальных связей, распорок и кровельными прогонами; жесткость торцевых стен – системой вертикальных связей и распорок по стойкам фахверка.

•Каркасы поставляются заводом-изготовителем в виде комплектов деталей полной заводской готовности, не требующих дополнительной обработки на стройплощадке.

•Все детали выполнены в размер, снабжены крепежными отверстиями, вырезами для взаимного сопряжения и маркировкой. Эти операции выполняются индустриальным способом с высокой точностью.

•Монтаж на площадке сводится к быстрой болтовой сборке при помощи ручного инструмента (шурупогайковерты, ключи)

•Кран необходим только для установки в проектное положение предварительно собранных в укрупненные блоки колонн и ферм

Внешний теплоизоляционный контур и внутренние межкомнатные перегородки здания выполнены из сэндвич-панелей с минераловатным сердечником толщиной 150 мм (наружные стены и потолок) и 100 мм (перегородки). Кровельное покрытие и наружная облицовка стен выполнены из оцинкованного и окрашенного профлиста.

Преимущества технологии СТЕРК®

Быстровозводимость здания

Достигается за счет переноса большой части монтажных процессов со стройплощадки на завод, где производятся комплекты деталей металлокаркасов. Полная заводская готовность конструкций  обеспечивает высокий темп строительства за счет сокращения трудозатрат, исключения ошибок и брака на монтаже.
Срок возведения каркаса 1 общежития бригадой из 6 человек составляет 5 рабочих дней.

Удобство доставки металлоконструкций

Конструкции поставляются в виде компактных пакетов весом не более 3 тонн каждый. За счет легкости и линейной формы деталей, позволяющей их плотную упаковку, транспорт загружается до номинальной грузоподъемности.
На доставку каркаса 1 общежития требуется 2 стандартных контейнера или 2 автофуры грузоподъемностью 20 т

Готовность проектной документации

Каркасы типовых общежитий представляют собой заранее запроектированные конструкции серии СТЕРК® и выпускаются по уже готовым  рабочим чертежам. Заказ на изготовление каркаса и задание на фундамент выдаются в производство работ сразу, минуя трудоемкий этап проектирования ЛСТК.
