Фермы из ЛСТК



Компания «Андромета» предлагает поставку сборных ферменных конструкций из холодногнутых оцинкованных профилей для нового строительства и реконструкции зданий, ремонта и замены кровель промышленных и жилых зданий. Возможна поставка стандартных серийных ферм и индивидуальное проектирование и изготовление по Вашему ТЗ. Конструкции могут поставляться в виде комплектов линейных деталей, монтируемых на болтах на площадке (оптимально по транспортным затратам), либо в виде двумерных структур заводской сборки.

Фермы – это геометрически неизменяемые решетчатые структуры, состоящие из стержневых элементов, работающих совместно. В промышленном и гражданском строительстве их чаще всего применяют в качестве ригелей рамных каркасов промышленных и коммерческих зданий и стропильных конструкций жилых и общественных зданий.

Грамотно рассчитанные ферменные конструкции позволяют кратно снизить расход металла благодаря высокому соотношению несущей способности и веса. Этот эффект особенно ощутим при использовании в качестве материала холодногнутых оцинкованных профилей из стали повышенной прочности толщиной до 3,5 м. Фермы из холодногнутых стальных профилей – это прогрессивная современная альтернатива сплошностенчатым сварным ригелям,  фермам из уголков и труб. Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с конструкциями из других материалов (монолит-бетон, черный металл, каменная кладка) фермы из ЛСТК имеют большой потенциал для применения как в новом строительстве, так и при реконструкции существующих зданий и сооружений.

Развернуть

Стандартные фермы серии СТЕРК

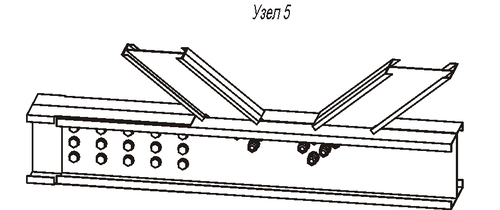

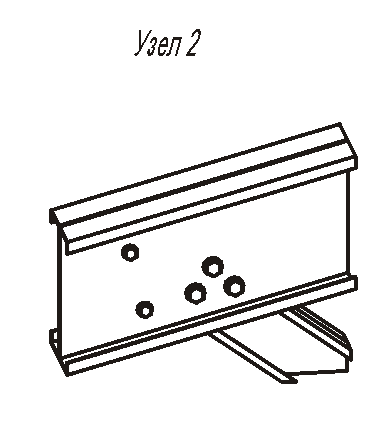

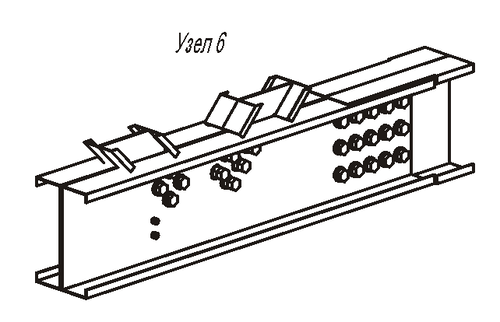

1
2
3
4
5
6

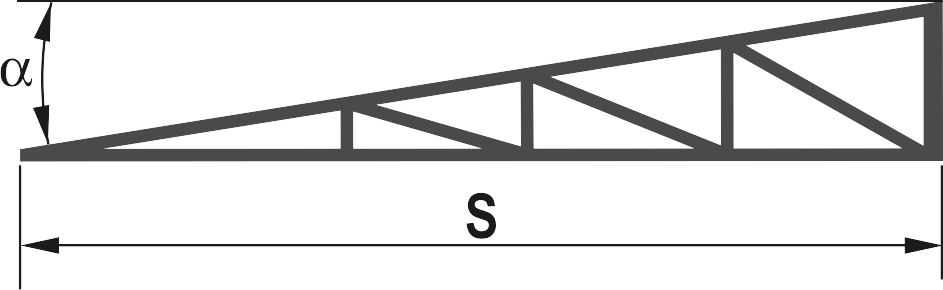

α
Уклон верхнего пояса: 25%
h
Высота: 1760 -3345 мм
S
Пролет: 12, 15, 18, 21, 24 м

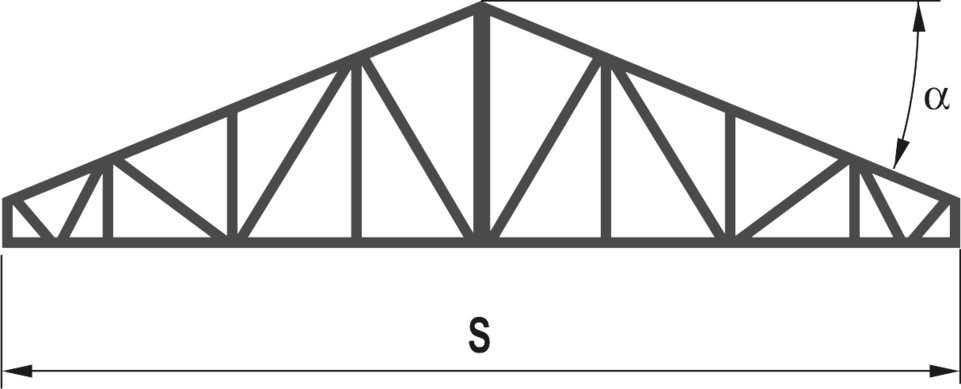

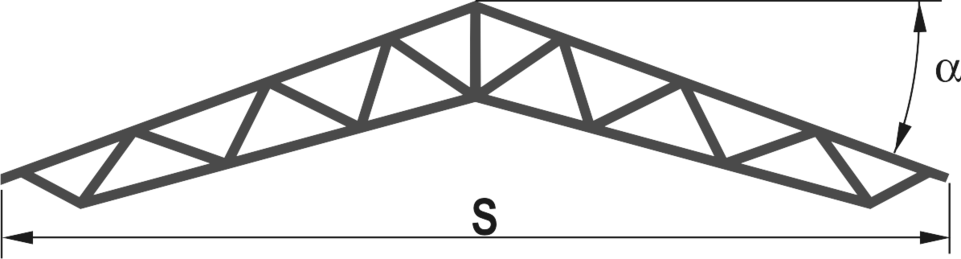

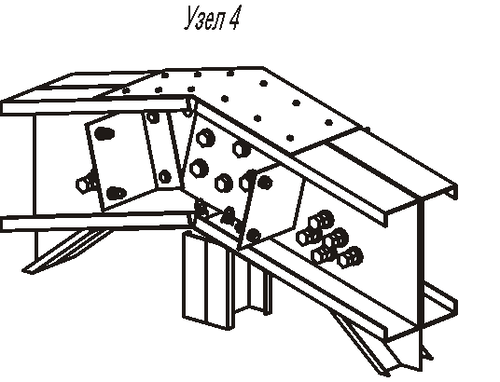

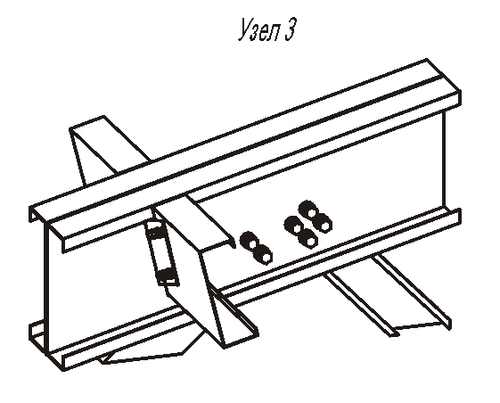

Серийная ферма СТЕРК - треугольного очертания с непосредственным примыканием раскосов к поясам. Такой способ организации соединений позволяет исключить применение фасонных элементов, что снижает общую металлоемкость и повышает уровень антикоррозионной защиты благодаря отсутствию деталей из черного металла. Пояса выполнены из спаренных холодногнутых С-профилей, объединенных в единое открытое сечение при помощи болтов, раскосы – из спаренных и одиночных С-профилей.

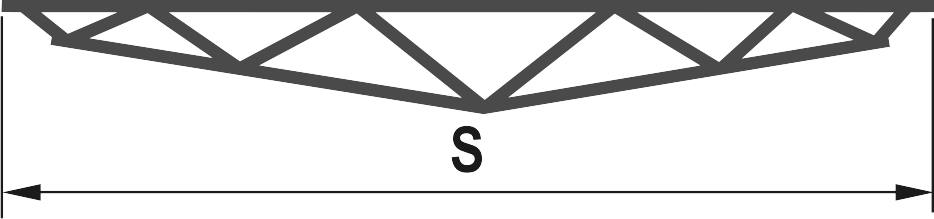

Другие виды ферм из ЛСТК

Трапециевидная двускатная ферма

Пролет 9 -36 м
Уклон верхнего пояса 10-20%

Двускатная с параллельными поясами

Пролет 9 -36 м
Уклон 10-30%

Треугольная односкатная

Пролет 6 -24 м
Уклон верхнего пояса 10-30%

Трапециевидная односкатная

Пролет 6 -36 м
Уклон верхнего пояса 10-20%

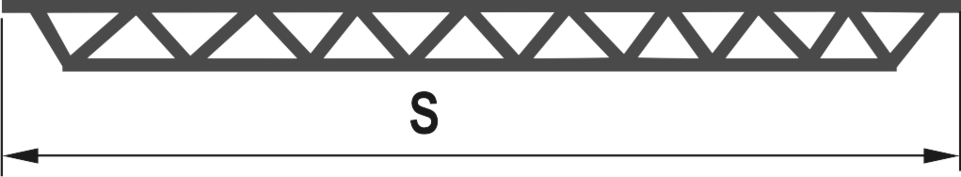

Ферма с параллельными поясами

Пролет 9 -36 м
Уклон пояса 2-20%

Стропильные фермы для жилищного строительства

Шаг вертикальных стоек: до 600 мм
Шаг установки ферм: до 600 мм

!

С 2017 года в России действует нормативный документ, регламентирующий правила расчета и проектирования конструкций из ЛСТК – Свод правил СП 260.1325800.2016 "Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования”, что позволяет беспрепятственно выполнять проекты реконструкции объектов, требующие прохождения экспертизы.

Преимущества ферм из холодногнутых профилей

  • минимальные нагрузки на стены и фундамент здания благодаря применению тонкостенных холодногнутых профилей рациональных сечений из сталей повышенной прочности (350 МПа и более);
  • точность геометрии, поскольку все элементы изготавливаются индустриальным способом с машиностроительными допусками;
  • отсутствие необходимости окрашивать конструкции для защиты от атмосферных воздействий , поскольку они изготовлены из горячеоцинкованной стали, стойкой к коррозии;
  • простота монтажа на болтовых соединениях и последующей установки в проектное положение без использования тяжелой грузоподъемной техники;
  • возможность изготовления конструкций разнообразных форм, размеров и степени сложности для оптимизации затрат на строительство, реконструкцию или ремонт здания;
  • большой срок эксплуатации кровель на каркасе из оцинкованных профилей.
!

Каждый проект реконструкции с применением ферм из стальных оцинкованных профилей разрабатывается индивидуально чтобы гарантировать долгосрочную и безопасную эксплуатацию сооружения в полном соответствии с требованиями Технического регламента о безопасности зданий и сооружений. При этом учитывают техническое состояние реконструируемого здания, рассчитывают нагрузки на его конструкции от ферм покрытия и проверяют выполнение условий безопасности по нагрузкам.

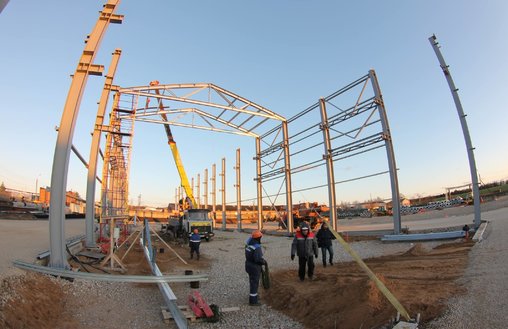

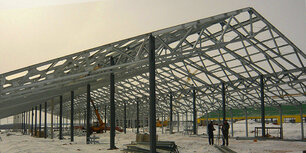

Монтаж ферм из ЛСТК

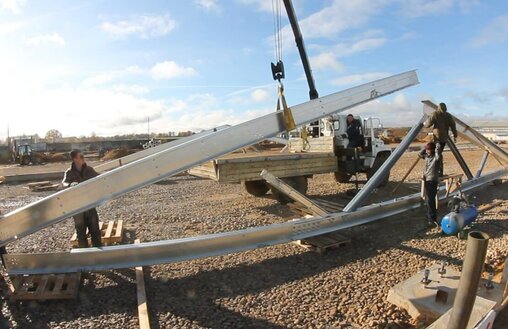

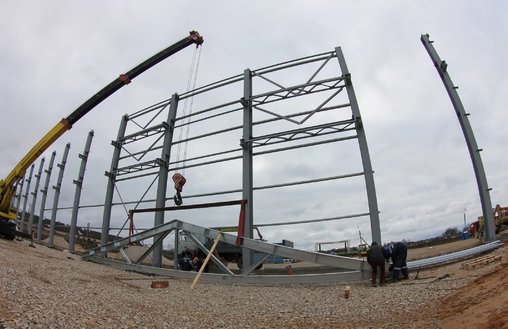

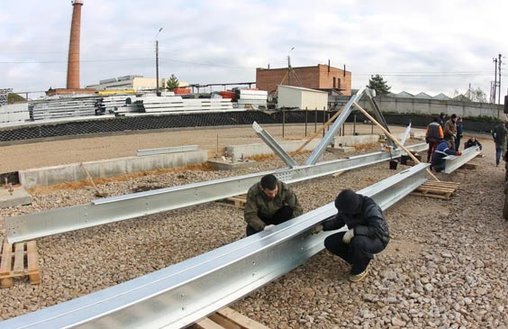

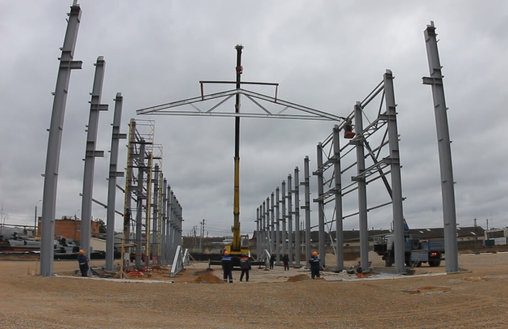

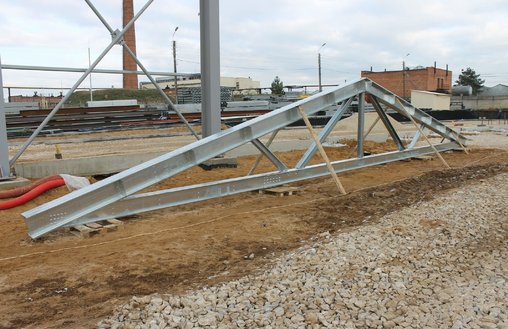

На стройплощадке сначала производится укрупнительная сборка. Конструкция монтируется на земле в соответствии со схемами и инструкциями, входящими в комплект поставки. Необходимо просто собрать  на болтах все профили в единую структуру, а затем поднять готовую ферму и установить по месту.

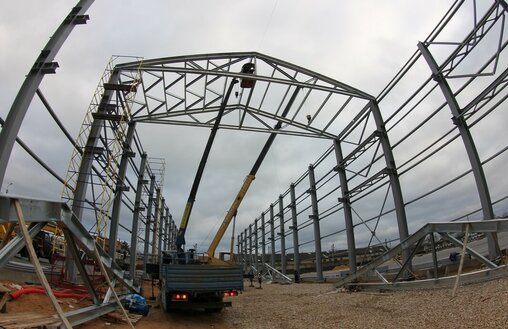

Для экономии времени использования крана целесообразно сначала собрать все фермы или их часть, а затем подключать кран и для их установки.

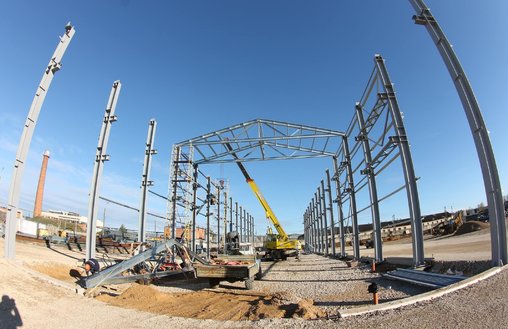

Монтаж кровельного покрытия начинается со связевого блока, состоящего из двух ферм, объединенных распорами и связевыми элементами в единое пространственное ядро жесткости. По мере установки следующих они раскрепляются к связевому блоку и между собой кровельными прогонами.


Профессионалам: практические советы по монтажу ферм серии СТЕРК

Инструмент и оснастка

Для проведения эффективных работ по монтажу рекомендуется использовать следующие инструменты и приспособления:

  • траверса для подъема и перемещения, текстильные стропы и канаты для монтажа конструкций
  • мягкие текстильные тросы для устройства временных связей;
  • констрольно-измерительный инструмент: теодолит и нивелир с рейкой,  уровень,  отвес, стальные рулетки, угольники и др.;
  • гайковерт ударного действия с ассортиментом головок;
  • электрошуруповерты
  • тарированные динамометрические ключи;
  • сборочные пробки (оправки);
  • разводные гаечные ключи и набор слесарного инструмента.

Оборудование может варьироваться от площадки к площадке вследствие различных размеров зданий, сложности, конкретных условий на монтажной площадке и персонала.


Рекомендации по монтажу

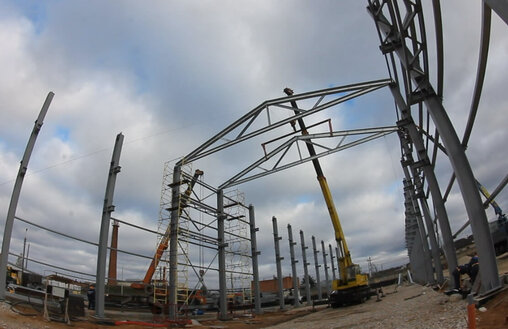

Монтаж ферм покрытия здания всегда должен начинаться с установки связевого пролета.

При подъеме стропильных ферм из тонкостенных стальных профилей расстояние между точками строповки, как правило, не должно превышать 7 метров, либо половины длины отправочной марки. Строповка выполняется в точках стыковки элементов в поясах.

Подъем фермы из горизонтального положения рекомендуется осуществлять с помощью траверсы. Длину траверсы подбирают, исходя из длины поднимаемого элемента и количества точек строповки.

Траверсу изготавливают из профилей, имеющих достаточную жесткость во всех направлениях (квадратной трубы или широкополочного двутавра). Длина траверсы равна расстоянию между крайними точками строповки. Количество и расположение поперечин должно совпадать с точками строповки.


  1. На собранную ферму наложить траверсу таким образом, чтобы один край поперечин совпадал с нижней гранью нижнего пояса.
  2. Стянуть поперечины в местах их наложения на верхний и нижний пояса хомутами или текстильными стропами.
  3. Установив конструкцию в вертикальное положение, закрепить ее от опрокидывания в районе точек строповки.
  4. Рекомендуется поднимать не по одной стропильной ферме, а попарно укрупненными блоками. Для этого обе фермы устанавливают вертикально на проектном расстоянии друг от друга, соединяют всеми распорками и кровельными прогонами по верхнему и нижнему поясам, а в связевых блоках – также гибкими связями, после чего производится подъем собранной пары и установка ее на колонны.
  5. При монтаже одиночных ферм покрытия их строповку рекомендуется производить чалочным крюком в кронштейн с проушиной, представляющий из себя уголок 70х70 с отверстием в одной полке и приваренной петлей из арматуры к другой. Кронштейн крепится через отверстие болтовым соединением к верхнему поясу в месте установки кровельного прогона.
  6. При захвате элемента фермы в обхват петлей из текстильной стропы необходимо предусмотреть жесткие предохранительные проставки для исключения образования вмятин на поверхности тонколистового проката.
  7. Поднятая конструкция должна удерживаться на месте в вертикальном положении, пока не будет закреплена на колоннах и зафиксирована временными связями. Затем аналогично устанавливают вторую ферму связевого блока. Удерживая ее на месте, закрепляют кровельные прогоны в углах и в четвертях пролета фермы, устанавливают распоры по нижнему поясу, затем - остальные кровельные прогоны связевого блока и вертикальные связи. Раскрепленный связями пролет проверяют
    на прямоугольность и вертикальность при помощи теодолита.
  8. К собранному связевому блоку последовательно монтируются рядовые фермы и скрепляются между собой кровельными прогонами и распорами. Монтаж ферм производится по аналогии с вышеописанными процедурами.

Не допускается установка последующих ферм без установки всех кровельных прогонов и распоров между предыдущими. Сборка производится до последнего связевого блока или крайней рядовой рамы.

Важно! Удаление временных связей, расчалок, распорок можно производить только после окончательного монтажа ограждающих конструкций. При строповке нельзя пользоваться стальными или цепными стропами, т.к. они могут повредить тонкостенные металлические элементы.
