«Сухое» строительство
Для конструктивной системы СТИЛТАУН® разработаны типовые решения по теплоизоляции и обшивке каркасов зданий с применением плитных материалов и утеплителей, отнесенных к классу пожарной опасности строительных материалов КМ0 (горючесть – НГ). Данные решения обеспечивают предел огнестойкости несущих конструкций REI90 при условии применения материалов, огнезащитные и теплоизоляционные характеристики которых подтверждены соответствующими сертификатами изготовителей.
Для тепло- и звукоизоляции стен и перекрытий применяются минераловатные плиты, примеры которых приведены в таблице, или другие материалы с аналогичными характеристиками.
Характеристики теплоизоляционных материалов
| Наименование характеристики | Значение в зависимости от марки | ||||
|---|---|---|---|---|---|
| ЛАЙТ БАТТС™ | ФЛЕКСИ БАТТС™ | АККУСТИК БАТТС™ | |||
| Длина, мм | 1000 | ||||
| Ширина, мм | 600 | ||||
| Толщина, мм | 50-200 | ||||
| Плотность, кг/м3 | 37 | 40 | 40 | ||
| Коэффициент теплопроводности, λ10 , Вт/мК | 0,034 | 0,034 | 0,0326 | ||
| Коэффициент теплопроводности, λ25 , Вт/мК | 0,036 | 0,036 | 0,0347 | ||
| Коэффициент теплопроводности в условиях эксплуатации, λА , Вт/мК | 0,042 | 0,041 | 0,042 | ||
| Коэффициент теплопроводности в условиях эксплуатации, λВ , Вт/мК | 0,045 | 0,042 | 0,045 | ||
| Водопоглощение при полном погружении, %, по объему | 1,5 | ||||
| Паропроницаемость, μ, мг/м ч Па | 0,30 | 0,35 | 0,35 | ||
| Сжимаемость, %, не более | 30 | 30 | 12 | ||
| Группа горючести | НГ | ||||
Типовые решения СТИЛТАУН® с минераловатной теплоизоляцией
Устройство стен
Типовые решения СТИЛТАУН® включают 2 варианта наружных и 2 варианта внутренних стен, отличающихся устройством изоляционного контура. Все они представляют собой многослойные структуры, выполненные на основе несущего каркаса из стальных холодногнутых оцинкованных профилей С-образного сечения с заполнением теплоизоляционными плитами на основе базальтового волокна. Для наружной обшивки стен применяются водостойкие плитные материалы (ЦСП, Стеклоцем и др.), для внутренней – гипсокартонные плиты. Крепеж обшивки выполняется к каркасу на самонарезающих винтах.

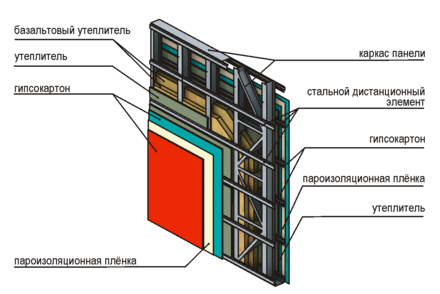

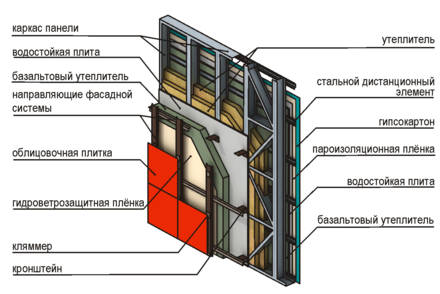

Наружная стена с дистанционным профилем
Для огнезащиты каркаса он через дистанционный профиль обшивается слоем базальтового утеплителя, поверх которого монтируются плитные материалы: с внутренней стороны - 2 слоя гипсокартона, с наружной – водостойкие плиты в 1 слой. Облицовка выполняется вентилируемыми фасадными системами или иными способами, предусмотренными архитектурными решениями проекта.

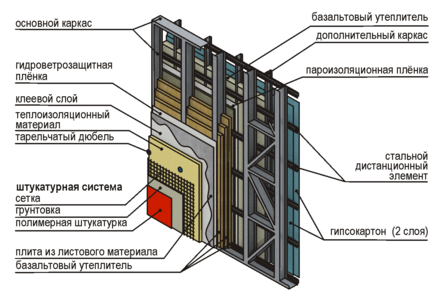

Наружная стена с дополнительным каркасом
Для обеспечения огнезащиты основного каркаса с внутренней стороны стены монтируется дополнительный каркас из тонкостенных профилей, который заполняется базальтовым утеплителем. С внутренней стороны каркас обшивается 2 слоями гипсокартона, с наружной – 1 слоем водостойких плит, служащих основанием для чистовой отделки.
Внутренняя стена
Каркас обшивается с обеих сторон 3 слоями негорючих плит (обшивка выполняется послойно с «разбежкой» швов), обеспечивающих необходимый уровень огнестойкости стены.
Устройство перекрытий и покрытий

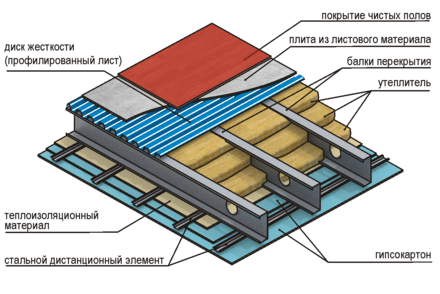

Перекрытие

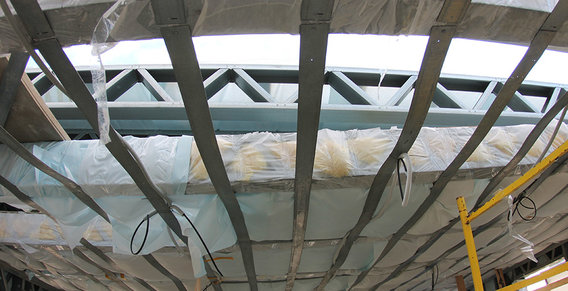

По нижнему поясу балок монтируется слой минераловатного утеплителя и, через дистанционный стальной элемент, подшиваются 2 листа гипсокартона, что в совокупности обеспечивает необходимый уровень огнезащиты стальных конструкций. По верхнему поясу балок монтируется профнастил и закрепляется саморезами к балкам перекрытия и между собой , образуя жесткий диск, передающий горизонтальные нагрузки на несущие стены здания.

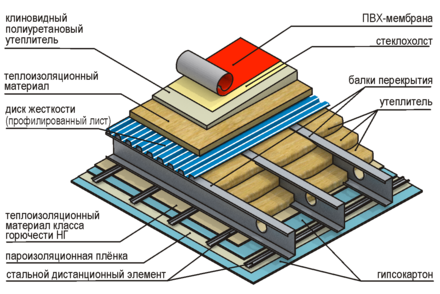

Плоская кровля
Принцип устройства покрытия аналогичен конструкциям междуэтажных перекрытий. Показан типовой вариант кровельного покрытия: с применением минераловатного и полиуретанового утеплителей и ПВХ-мембраны.

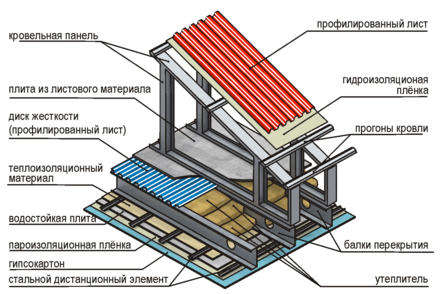

Скатная кровля
По верхним поясам кровельных панелей в качестве прогонов кровли монтируется шляпный профиль, на который укладывается гидроизоляционная пленка и монтируется покрытие. Это может быть кровельный профлист или мелкоштучные материалы по водостойким плитам.
