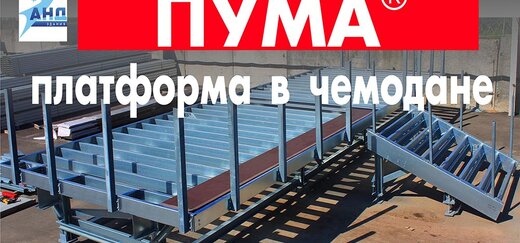

Концепция «Платформа в чемодане»

Создавая инновационную  сборно – разборную регулируемую  платформу ПУМА, инженеры  компании «Андромета» прорабатывали  не только технических решения, но и логистическую концепцию для  сокращения времени на транспортировку конструкций и их подготовку к монтажу на участке строительства. Концепция получила название «Платформа в чемодане» и решает проблему оперативного устройства безопасных остановочных пунктов на любом участке рельсового пути, как в период проведения ремонтных работ, так и в качестве постоянного сооружения.

Платформа универсальная металлическая «Андромета» ПУМА® поставляется в виде полностью готовых к сборке комплектов конструкций с документацией (включая конструкции несущего каркаса, покрытия (настила), пассажирских сходов, ограждения, стоек освещения, крепежные наборы, технический паспорт, инструкции по упаковке, монтажу и демонтажу и пр.), которые упаковываются в железнодорожные контейнеры согласно схемам загрузки, также входящим в комплект поставки.

  • Один стандартный транспортный контейнер вмещает до 6 полных комплектов секций платформы шириной 4 м, длиной 12 м каждая, т.е. 72 погонных метра платформы
  • Схемы загрузки разработаны с контролем на соответствие внутренними габаритами и грузоподъемности стандартных транспортных контейнеров и исходя из требования минимизации трудозатрат на разгрузку и подготовку конструкций к монтажу.
  • В случае многоразового использования платформы в качестве временного сооружения, контейнер служит не только как средство транспортировки, но и как тара для хранения комплекта конструкций в промежутках между периодами эксплуатации.

Примеры схем упаковки конструкций платформы ПУМА® в контейнеры

Применение конструкции ПУМА® по схеме «Платформа в чемодане» позволяет обеспечить мобильную доставку  монтажного комплекта по железной дороге в любую необходимую точку, быструю разгрузку непосредственно на месте монтажа и минимум операций по подготовке к монтажу. Это дает возможность в сжатые сроки смонтировать пассажирскую платформу без нарушения или с минимальным нарушением графика движения составов на ремонтируемом участке.

Бескрановый монтаж платформы ПУМА® позволяет исключить технологические окна

Комплект конструкций модуля 4х12х1,1 м
Набор монтажных инструментов
Крепежный набор
Легкость конструкций позволяет полностью смонтировать платформу без крана
Каркас опытного образца в сборе
Опытный образец в сборе
