Быстровозводимые общежития

Как показывает практика последних 10 лет, низкобюджетные технологии строительства зданий с каркасами из легких стальных тонкостенных конструкций - разумный выбор для возведения общежитий. Они позволяют с минимумом вложений организовать достойные условия для проживания рабочих, студентов, военнослужащих и других категорий людей, нуждающихся во временном жилье. За последние годы в разных областях России и Казахстане по технологии СТИЛТАУН®, созданной компанией «Андромета», и из металлоконструкций ЛСТК нашего производства  построены вахтовый поселок газовиков, несколько гостиниц и общежитий гостиничного типа, социальные жилые дома. Этот опыт, наличие типовых проектных решений и базы готовых проектов позволяет в короткий срок выполнить проектирование и произвести готовый к быстрому болтовому монтажу комплект металлоконструкций.


ПРИМЕРЫ ВЫПОЛНЕННЫХ ПРОЕКТОВ

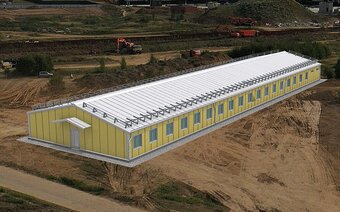

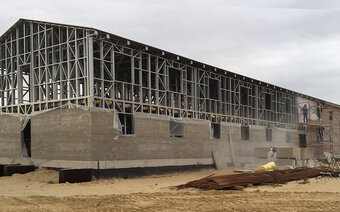

Общежитие на 49 комнат
Республика Казахстан, Атырауский р-н
2015 г.
10,5 х 49,2 х 5,7(м
800 кв.м (жилая)
Открыть проект
Два в одном: офис + мини-отель
Калужская область
2015 г.
8 х 12 х 5,5 (h)м
192 кв.м
Открыть проект
Социальный жилой дом
Год строительства 2012
Жилая площадь 2086 кв.м
Количество квартир 53
Этажность 3

Узнать больше
Гостиница **** 4-этажная
Республика Казахстан, г.Атырау
2017 г.
14,00 х 46,45 х 12,8(h) м
2600 кв.м
Открыть проект

Система СТИЛТАУН®

Конструкции каркаса представляют собой полностью готовый к сборке комплект панелей из холодногнутых оцинкованных профилей (иногда для организации ядер жесткости система дополняется стойками из сварных или ГК профилей). На место строительства панели доставляются сгруппированными в компактные пакеты наборами деталей, которые плотно пакуются в транспорт, делая перевозку выгодной даже на большом плече. Возможна также сборка панелей на заводе-производителе металлоконструкций.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

!

Технические характеристики и условия строительства

  • Высотность: 1 – 6 этажей
  • Свободные пролеты межэтажных перекрытий: до 8,5 м
  • Огнестойкость стен и перекрытий: REI 90 (по результатам огневых испытаний НИЦ «Строительство»)
  • Срок эксплуатации зданий – 50 и более лет (по заключению МИСИС)
  • Снеговые районы: I-V
  • Ветровые районы: I-V
  • Сейсмичность площадки строительства: до 9 баллов по MSK-64

Буклет Стилтаун

Презентация Стилтаун

1
Быстровозводимый каркас

Технология СТИЛТАУН® обеспечивает высокую скорость и машиностроительную точность производства готового к монтажу каркаса из стальных холодногнутых профилей.

Каркасы зданий поставляются на строительную площадку в виде наборов промаркированных деталей, снабженных монтажными схемами и инструкциями.

Технология СТИЛТАУН позволяет параллельно вести процессы монтажа каркаса, прокладки по каркасу инженерных сетей здания и заливки пенобетона, чтобы обеспечить высокий темп стройки.

Буклет Стилтаун

Презентация Стилтаун

2
Стеновые панели

Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм. Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой. Монтаж – на саморезах, в сейсмостойком исполнении – на болтах. Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники. Для ускорения работ возможна поставка на площадку собранных и готовых к установке панелей с наружной обшивкой.

Самонесущая каркасная стеновая панель с заполнением легким пенобетоном для гражданского строительства

Презентация Стилтаун

3
Кровельные панели
  • Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм.
  • Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой.
  • Монтаж – на саморезах, в сейсмостойком исполнении – на болтах.
  • Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники.

Буклет Стилтаун

Презентация Стилтаун

4
Балки перекрытий

Выполнены из холодногнутых оцинкованных профилей (высота и толщина – по расчету). На стенках профилей могут быть выполнены сервисные отверстия для прокладки коммуникаций (электрика, водоснабжение и др.).

Применение профилей большого сечения из стали толщиной до 3,5 м обеспечивает жесткость перекрытий, исключая эффект «зыбкости».

Буклет Стилтаун

Презентация Стилтаун

5
Пенобетонная наружная стена с навесным фасадом

Качество тепловой защиты металлокаркасных домов СТИЛТАУН® с пенобетоном подтверждено натурными тепловизионными испытаниями на построенном объекте. Показано, что сопротивление теплопередаче пенобетонных наружных стен в 2 раза выше, а потери тепла – в 3 раза ниже нормативов СНиП.

Отчет о тепловизионных испытаниях

Буклет Стилтаун

6
Пенобетонная наружная стена с кирпичной облицовкой

Исследования долговечности и коррозионной стойкости несущих стен жилых домов Стилтаун® с пенобетоном были проведены ведущей российской научной организацией в области коррозионной защиты металлов - Кафедрой защиты металлов и технологии поверхности Национального исследовательского технологического университета «МИСиС». Согласно выданному заключению, несущие конструкции из стали с цинковым покрытием класса Z275 устойчивы к коррозии и могут эксплуатироваться в среде пенобетона сроком более 50 лет.

Отчет о коррозионных испытаниях

Презентация Стилтаун

7
Наружная стена по «сухой» технологии с отделкой штукатуркой

Буклет Стилтаун

Презентация Стилтаун

8
Пенобетонная внутренняя стена

Соответствие пожарно-технических характеристик несущих стен металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости стен - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости несущей стены

Буклет Стилтаун



9
Внутренняя стена по «сухой» технологии

Буклет Стилтаун

Презентация Стилтаун

10
Пенобетонное перекрытие

Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости перекрытия

Презентация Стилтаун

11
Перекрытие по «сухой» технологии

Буклет Стилтаун

Презентация Стилтаун

14
Лоджия

В зданиях Стилтаун могут быть запроектированы лоджии. Западающие лоджии представляют собой открытые неутепленные объемы здания, не выступающие за его периметр.

Буклет Стилтаун

Презентация Стилтаун

15
Пример планировки

Одно из преимуществ металлокаркасной технологии - вариативность планировочных решений, позволяющая использовать ее для строительства общежитий разного типа. Если в процессе эксплуатации возникает необходимость увеличения вместимости или наоборот – расширения площади комнат за счет уменьшения их количества - внутренняя перепланировка может быть быстро осуществлена без капитальной перестройки здания. В этом примере показан пример планировочных решений рабочего общежития поселка газовиков (Казахстан).

Буклет Стилтаун

Презентация Стилтаун

СТИЛТАУН® vs БЛОК КОНТЕЙНЕР

Интерьер общежития СТИЛТАУН, Калужская обл.

Скорость

Средняя скорость монтажа каркаса СТИЛТАУН® 350-400 кв.м площади в день, т.е. каркас общежития на 100 человек можно собрать за 2-3 дня. Параллельно можно вести монтаж ограждающих конструкций. Поэтому здания СТИЛТАУН® строятся под ключ практически так же быстро, как  быстровозводимые модульные общежития

Качество

В отличие от модульных строений, СТИЛТАУН® имеет сплошной однородный тепловой контур, проблема герметизации стыков отсутствует. Здание имеет свободную планировку, которую можно варьировать и менять. Долговечность зданий – 50 лет и более (есть заключение МИСиС).

Цена

Поставщики хороших модульных зданий предлагают свою продукцию по ценам, на ~30% превышающим стоимость СТИЛТАУН®. В интернет-магазине можно купить дешевый подержанный контейнер, но это несопоставимый уровень качества: сравнивать несравнимое бессмысленно. Расходы на транспортировку объемных модулей в 3-4 раза выше, чем плотноупакованных линейных деталей СТИЛТАУН®.

!

Чтобы заказать расчет стоимости общежития, заполните несложную форму или звоните: 8 800 5555 166

Полезные материалы

Материалы для скачивания:

Видео:
Металлокаркасная технология СТИЛТАУН® на примере строительства 6- и 4-этажных домов в Обнинске
