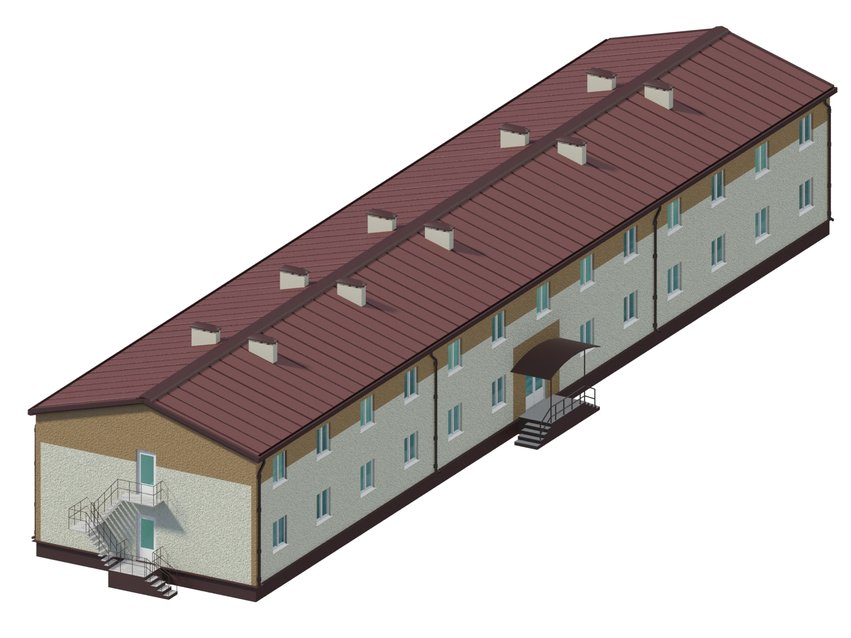

Типовой проект общежития на 100 мест

Name: Типовой проект общежития на 100 мест
Brand: Андромета
Price: 753222 RUB
Availability: PreOrder

Наименование

Параметр

Значение

Характеристики здания

Размеры:

10,5 х 49,2 х 5,685 (h)м (h - высота до низа несущих конструкций)

Кровля:

двускатная

Высоты этажей в чистоте:

первого – 2,65 м; второго – 2,7 м.

Полезная нагрузка на перекрытие:

200 кг/кв.м.

Технико-экономические показатели:

Площадь застройки:

~ 520 м²

Общая площадь помещений:

~ 920 м²

Жилая площадь:

~ 800м²

Площади комнат:

~ 16.3 м²

Конструктивные решения типового общежития на 100 мест

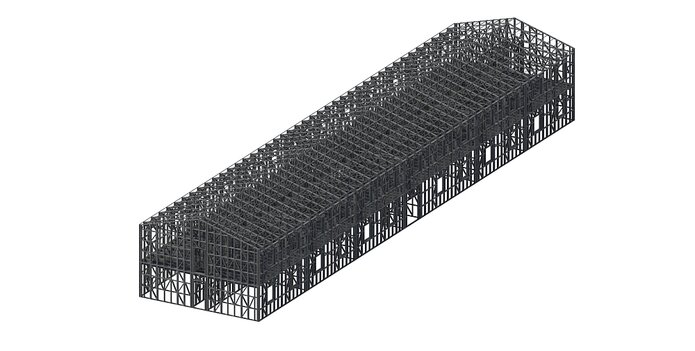

Каркас

Конструктивная система: СТИЛТАУН

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: с креплением на болтах нормальной точности (DIN 933) и на самонарезающих винтах.

Здание коридорного типа с несущими продольными и поперечными стенами, выполненными в виде металлокаркасных панелей. Панели стен устанавливаются и скрепляются между собой по периметру здания.

Несущие конструкции покрытия - фермы треугольного очертания, шарнирно опираемые на стеновые панели и установленные с шагом 1,2 м.

Несущие конструкции перекрытия – балки из холодногнутых оцинкованных профилей.

Жесткость и устойчивость в продольном и поперечном направлении конструкция здания приобретает после монтажа всех крестообразных связей по каркасу здания, ограждающих конструкций кровли и стен здания.

апаоч

Ограждающие конструкции

Стены. Теплоизоляция выполнена минераловатным утеплителем толщиной 150 мм. Облицовка стен: снаружи – 2 слоя цементно-стружечных плит толщиной 10 мм, внутри – гипсокартонная плита толщиной 12 мм.

Кровля. Теплоизоляция выполнена минераловатными плитами толщиной 200 мм. Ограждающие конструкции кровли: 2 слоя гипсокартонных листов (потолок 2-го этажа), профилированный лист по обрешетке из профильной трубы (покрытие).

Перекрытие. По нижним поясам балок монтируется гипсокартонная плита толщиной 12 мм, выполняющая функцию потолка 1-го этажа. По верхним поясам – 2 слоя цементно-стружечной плиты толщиной 12 мм, служащие основанием чистового пола. Внутренний объем перекрытия заполняется минераловатными плитами толщиной 100 мм.

Буклет Стилтаун

Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)

О проекте общежития на 100 мест

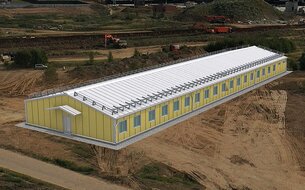

Типовой проект быстровозводимого общежития с каркасом из ЛСТК был разработан для строительства вахтового поселка на газовом месторождении Тенгиз. Это здание серии СТИЛТАУН, выпускаемой заводом "Андромета" с 2012 года и позоляющей строить быстровозводимые жилые дома высотностью до 6 этажей и любые объекты социальной инфрраструктруры (быстровозводимые медицинские объекты, детсады, школы, административно-бытовые корпуса). Высокий темп строительства обусловлен полной заводской готовностью быстросборных конструкций.

Цена каркаса в рублях, с НДС - 22%		длина,м
пролет*), м	высота**), м	18	30	60	90
24	3	2 957 425	4 739 681	9 379 347	13 819 985
	4,8	3 165 454	5 072 729	10 048 442	14 790 123
	6	3 309 475	5 302 761	10 532 283	15 464 220
21	3	2 482 356	3 978 572	7 882 131	11 601 666
	4,8	2 643 380	4 236 607	8 393 206	12 353 774
	6	2 727 391	4 371 627	8 659 244	12 745 830
18	3	2 008 289	3 218 463	6 375 915	9 384 347
	4,8	2 098 301	3 362 482	6 660 957	9 804 407
	6	2 218 319	3 554 509	7 042 010	10 364 488
15	3	1 548 221	2 482 356	4 916 706	7 237 039
	4,8	1 698 243	2 721 391	5 391 774	7 937 139
	6	1 798 258	2 882 414	5 709 820	8 403 206
12	3	1 139 163	1 825 262	3 615 518	5 695 118
	4,8	1 219 175	1 953 281	3 870 555	5 696 818
	6	1 319 189	2 113 303	4 186 601	6 162 884
