Общежитие 2-этажное на 49 комнат

Район
Республика Казахстан, Атырауский р-н
Год строительства
2015 г.
Размеры
10,5 х 49,2 х 5,7м
Полезная площадь
800 кв.м (жилая)
Этажность
2
Особенности
Перекрытие
Тип каркаса
СТИЛТАУН®: жилые и общественные здания из ЛСТК
Цена – от 7 591 руб./м2 с НДС

Характеристики

Наименование Параметр Значение
Характеристики здания

Размеры:

10,5  х 49,2 х  5,685 (h)м (h - высота до низа несущих конструкций)
Кровля: двускатная
Высоты этажей в чистоте:  первого – 2,65 м; второго – 2,7 м.
Полезная нагрузка на перекрытие:  200 кг/кв.м.
Технико-экономические показатели: Площадь застройки: ~ 520 м2
Общая площадь помещений:  ~ 920 м2
Жилая площадь: ~ 800м2
Количество  жилых комнат:  49 шт.
Площади комнат: ~ 16.3 м2

Информация

Климатические условия строительства

Климатический район строительства: II11

Расчетная снеговая нагрузка: 180 кг/кв.м (III снеговой район)

Нормативное значение ветрового давления: 38кг/кв.м (III ветровой район)

Расчетная температура наружного воздуха: -25оС

Сейсмичность: до 6 баллов

Степень огнестойкости каркаса

REI 90

Конструктивные решения здания общежития на 49 комнат

1

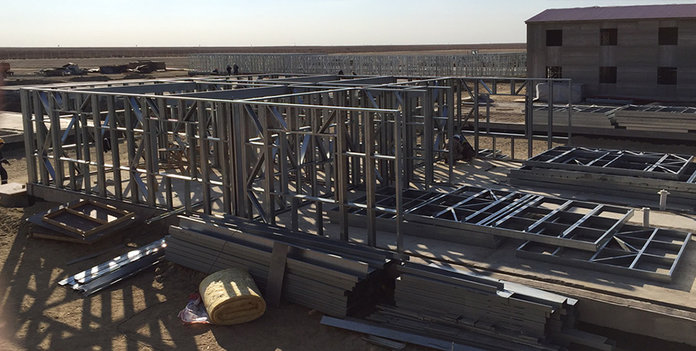

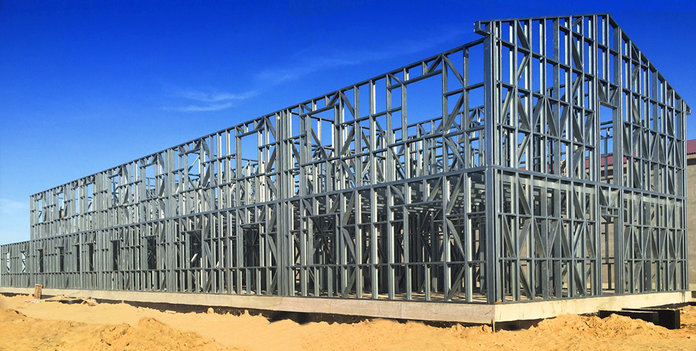

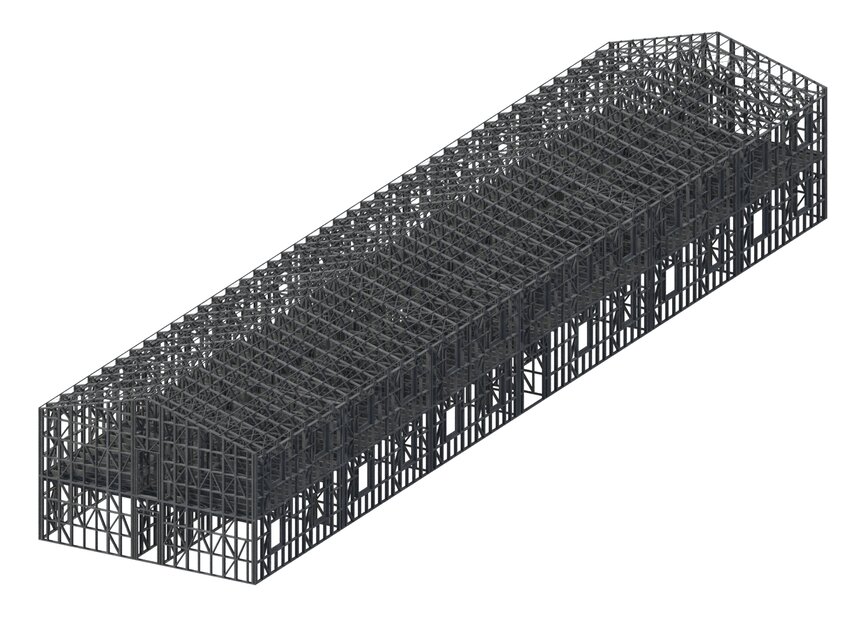

Каркас

Конструктивная система: СТИЛТАУН

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: с креплением на болтах нормальной точности (DIN 933) и на самонарезающих винтах.

Здание коридорного типа  с несущими продольными и поперечными стенами, выполненными в виде металлокаркасных панелей. Панели стен устанавливаются и скрепляются между собой по периметру здания.

Несущие конструкции покрытия - фермы треугольного очертания,  шарнирно опираемые на стеновые панели и установленные с шагом 1,2 м.

Несущие конструкции перекрытия – балки из холодногнутых оцинкованных профилей.

Жесткость и устойчивость в продольном и поперечном направлении конструкция здания приобретает после монтажа всех крестообразных связей по каркасу здания, ограждающих конструкций кровли и стен здания.

1
апаоч
2

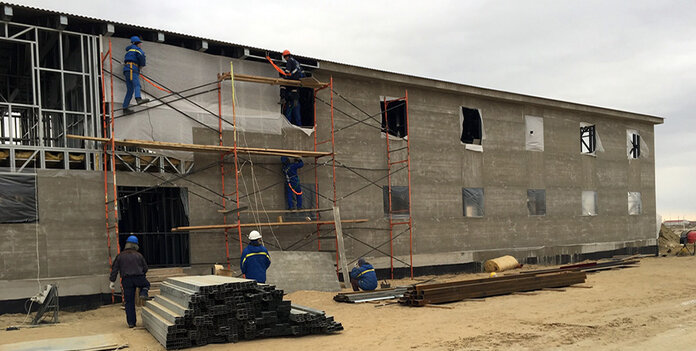

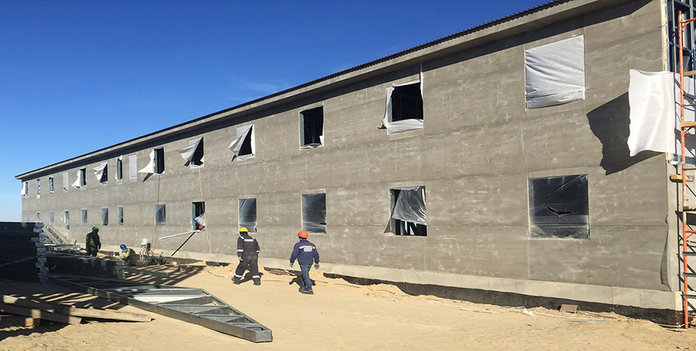

Ограждающие конструкции

Стены. Теплоизоляция выполнена минераловатным утеплителем толщиной  150 мм. Облицовка стен: снаружи – 2 слоя цементно-стружечных плит толщиной 10 мм,  внутри – гипсокартонная плита толщиной 12 мм.

Кровля. Теплоизоляция выполнена минераловатными  плитами толщиной 200 мм. Ограждающие конструкции кровли: 2 слоя гипсокартонных листов (потолок 2-го этажа),  профилированный лист по обрешетке из профильной трубы (покрытие).

Перекрытие. По нижним поясам балок монтируется гипсокартонная плита  толщиной  12 мм, выполняющая функцию потолка 1-го этажа. По верхним поясам – 2 слоя цементно-стружечной плиты толщиной 12 мм, служащие основанием чистового пола. Внутренний объем перекрытия заполняется минераловатными плитами толщиной 100 мм.

Буклет Стилтаун

Монолитно-каркасная домостроительная технология СТИЛТАУН® (альбом-презентация)

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Поэтажные планы

Быстровозводимое общежитие: планы 1-го и 2-го этажей

Хочу такое здание

Другие проекты

Жилой 4-этажный трехсекционный дом
Калужская область
2014
14.1 х 76.6 х 12.6 м
3080 кв.м (жилая)
Открыть проект

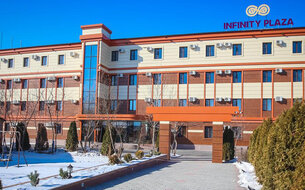

Гостиница **** 4-этажная на 69 номеров
