Гостиница 3-этажная

Район
Калужская область
Год строительства
проект
Размеры
17.5 х 48 х 14.6(h) м
Полезная площадь
2050 кв.м
Этажноть
3
Особенности
Перекрытие
Тип каркаса
СТИЛТАУН®: жилые и общественные здания из ЛСТК
Цена – от 7 591 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры: 17.5 х 48 х 14.6 (h)м (h - высота до низа несущих конструкций)
Высота этажей: 3.3м
Перекрытия:  железобетонные по металлическим фермам
Кровля:

- в осях "Б-И"/"1-3" - плоская, эксплуатируемая. Нормативная полезная нагрузка 150 кг/м2;

- в осях "А-Л"/"3-10" - двухскатная. холодная.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Огнестойкость

Степень огнестойкости здания – V

Конструктивные решения здания гостиницы 3-этажной

1

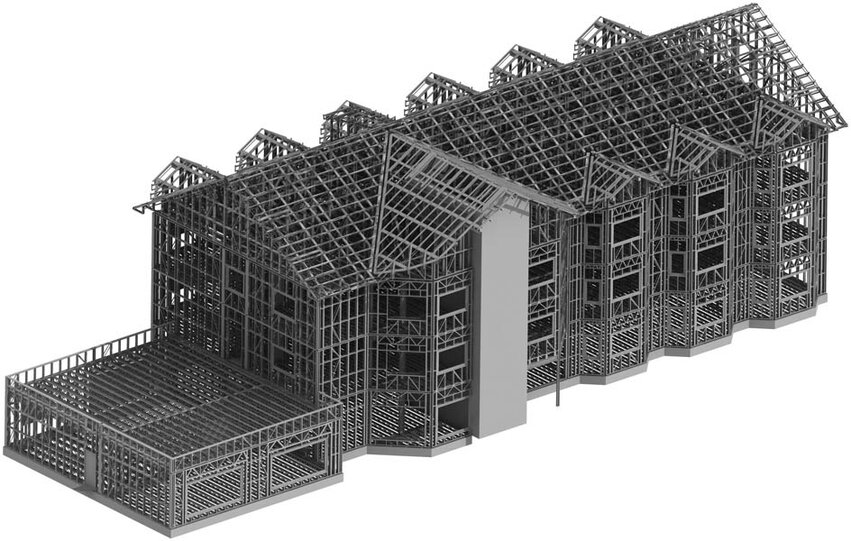

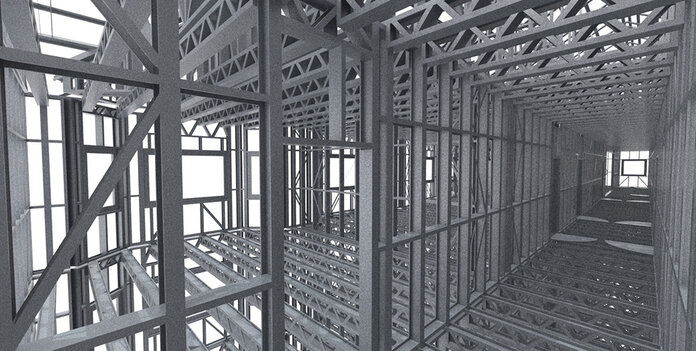

Каркас

Конструктивная система: СТИЛТАУН

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Конструктивная схема здания: каркас из холодногнутых С-образных профилей из оцинкованной стали, монолитная железобетонная плита перекрытия толщиной 90мм по несущим фермам из С - образных профилей. В осях "Г"/"4", "Е"/"6" и "А"/"6-7" предусмотрено опирание конструкций каркаса на одиночные колонны.

Несущие стены - каркасные, из холодногнутых профилей с заполнением из минераловатных плит.

Кровля: 1). в осях "Б-И"/"1-3" - плоская, эксплуатируемая. Нормативная полезная нагрузка 150 кг/м2; 2). в осях "А-Л"/"3-10" - двухскатная.

1
2
Ограждающие конструкции

Наружные стены - каркасные с заполнением из минераловатных плит. Облицовка наружных стен – клинкерная плитка по термопанели на основе жесткого экструдированного пенополистирола.

Несущие внутренние стены - каркасные с заполнением из минераловатных плит (ρ=50-60кг/м3) и облицовкой двумя слоями гипсокартона 12.5мм с каждой стороны.

Кровля:

  • в осях "Б-И"/"1-3" - плоская, эксплуатируемая.
  • в осях "А-Л"/"3-10" - двухскатная, холодная, покрытие – гибкая черепица.

Буклет Стилтаун

Презентация Стилтаун

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Описание проекта

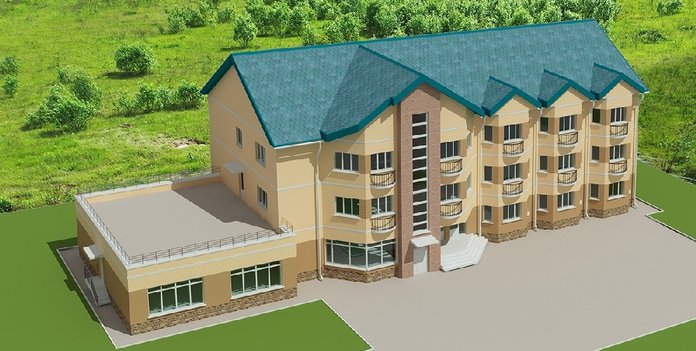

Фасад здания

Гостиница представляет собой 3-х этажное здание размерами в плане 17.5 (ширина) х 48 (длина) х 14.6 (высота в коньке) м. Высота этажей – 3.3м. Конструктивная схема здания представляет собой металлический каркас.

Основные несущие конструкции поставляются заводом оцинкованные.

Перекрытия железобетонные по металлическим фермам.

Фасады здания могут быть решены с учетом эстетики существующей застройки.

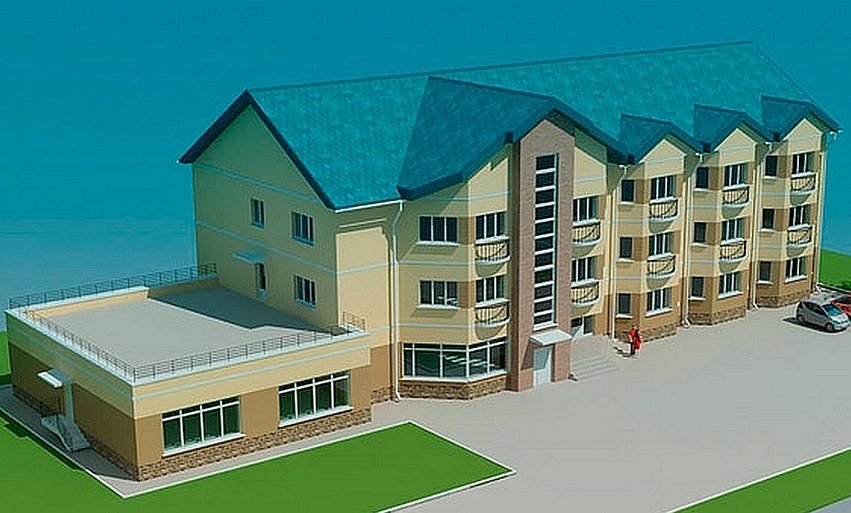

Фасад здания

Ограждающие конструкции каркасные с заполнением из пенобетона.

Здание относится ко второму уровню ответственности по СНиП 2.01.07-85*.

Степень огнестойкости здания – V.



План первого этажа

Планировочные решения:

Технология каркасного строительства СТИЛТАУН ® допускает возможность внесения в типовой проект здания различных внутренних планировочных решений, поэтому площадь и вместимость номеров при необходимости могут быть изменены.



Хочу такое здание

Другие проекты

Жилой 6-этажный трехсекционный дом
Калужская область
2015
14.1х76.6х18.6 м
4600 кв.м (жилая)
Открыть проект
Общежитие 2-этажное на 49 комнат
Республика Казахстан, Атырауский р-н
2015 г.
10,5 х 49,2 х 5,7м
800 кв.м (жилая)
Открыть проект

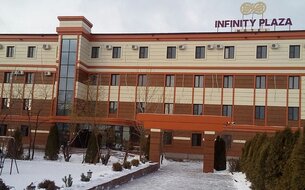

Гостиница **** 4-этажная на 69 номеров
