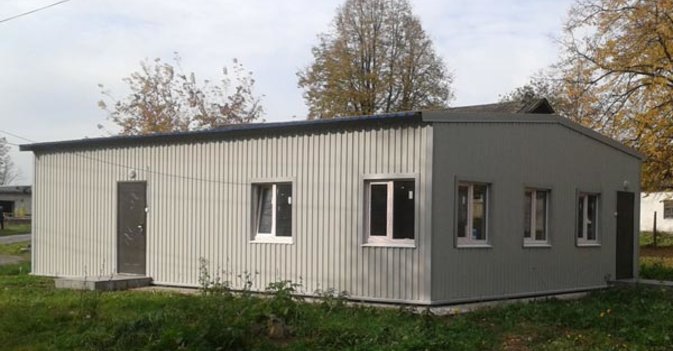

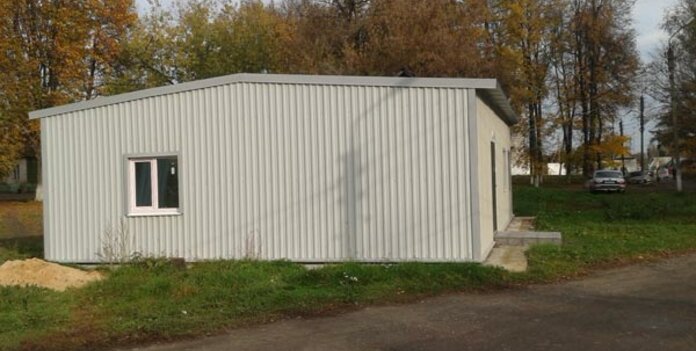

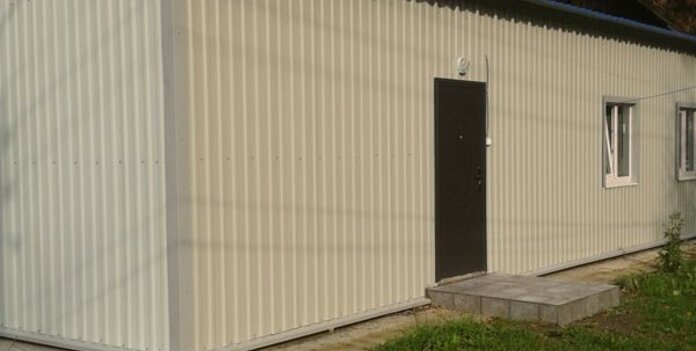

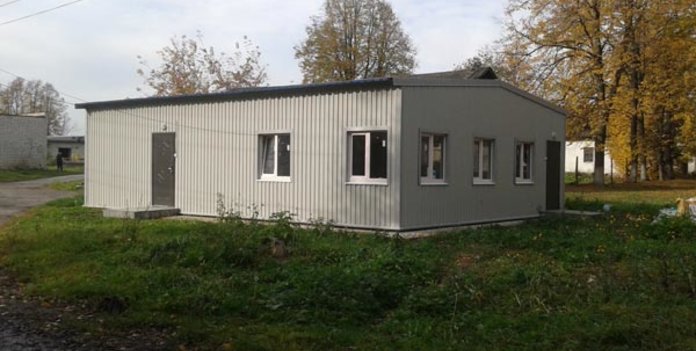

Больничный пищеблок

Район

Калужская область, г.Козельск

Год строительства

2012 г.

Размеры

9*12*2,7 м

Полезная площадь

108 кв.м

Пролеты

1

Заказчик

Центральная районная больница Козельского района

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	9122,7 м (высота до низа несущих конструкций)
Шаг колонн:	1,5м
Кровля:	двускатная (уклон 10%)
Окна:	ПВХ-профиль, проемы размером 1,2м*1,5 м - 9 шт.; высота до низа окна 900мм.
Двери:	металлические, проемы размером 1,0м*2,1 м - 2 шт.
Козырек:	0,3х1,4 - 2 шт., расположение – над наружными дверьми.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций

Хочу такое здание

Конструктивные решения больничного пищеблока

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ ДЕТАЛИ И УЗНАТЬ БОЛЬШЕ!

1

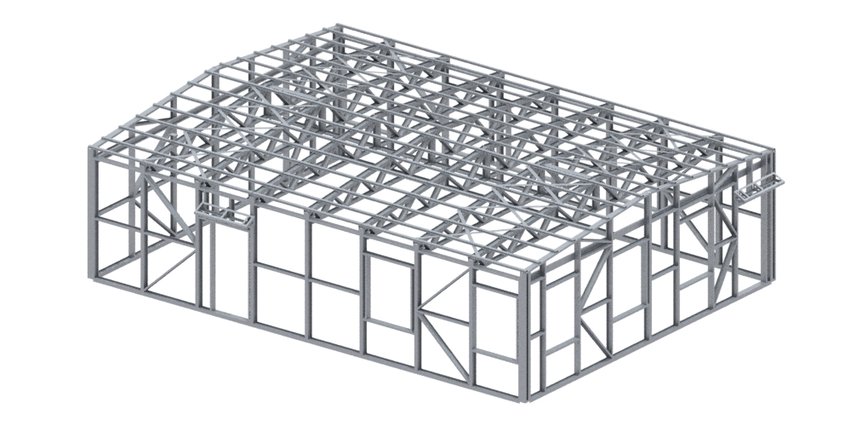

Каркас серии СТЕРК

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

1

2

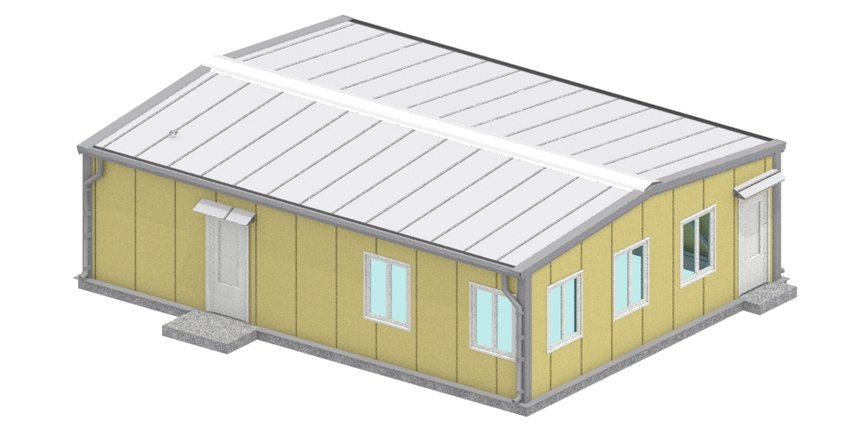

Ограждающие конструкции

Кровля: полистовая сборка 2-слойная (профлист, рулонный минераловатный утеплитель толщиной 150 мм)
Потолок: подшивается профлистом
Стены: полистовая сборка 3-слойная (профлист, рулонный минераловатный утеплитель толщиной 100 мм). Раскладка профлиста вертикальная

Хочу такое здание
