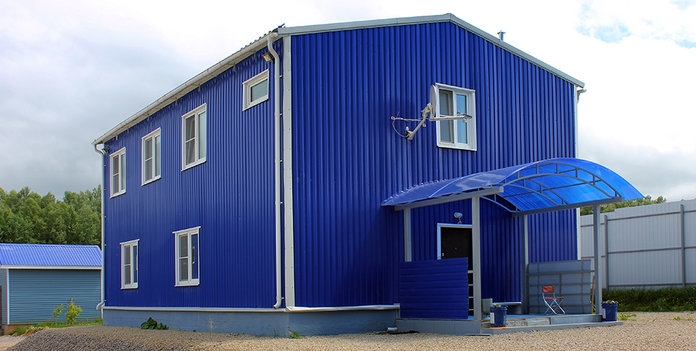

Два в одном: офис + мини-отель

Район

Калужская область

Год строительства

2015 г.

Размеры

8 х 12 х 5,5 (h)м

Полезная площадь

192 кв.м

Этажность

2

Назначение:

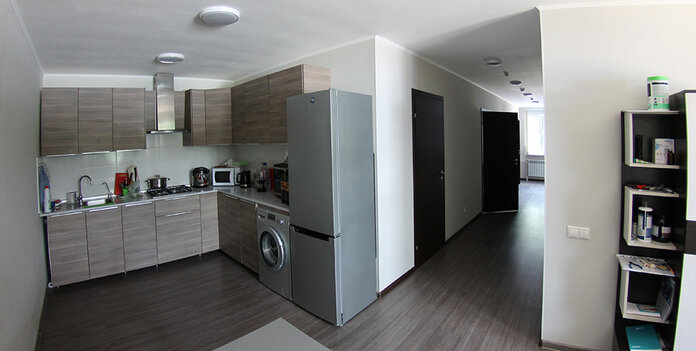

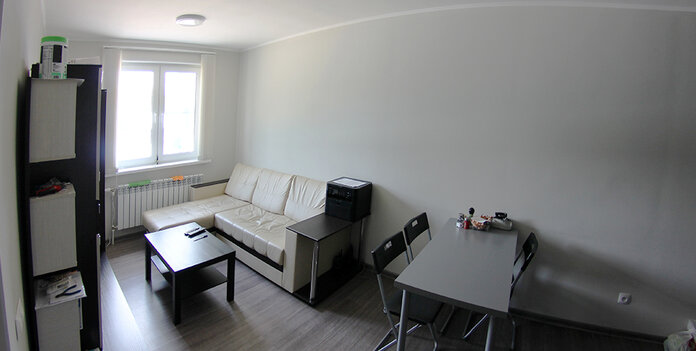

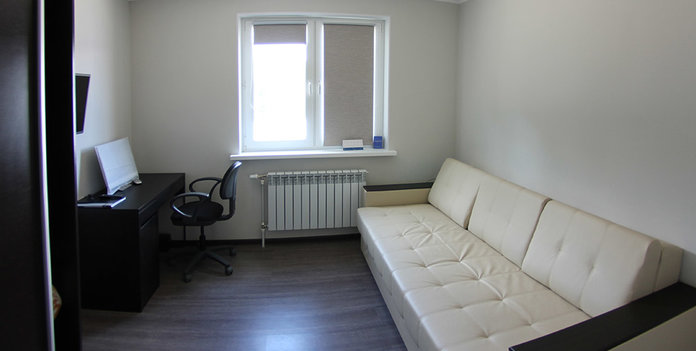

Офис и апартаменты для руководства на территории промышленного объекта

Особенности

Перекрытие

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	8 х 12 х 5,5 (h)м (h - высота до низа несущих конструкций)
Высота этажей в чистоте:	2,5 м
Полезная нагрузка на перекрытие:	200 кг/кв.м
Сетка колонн:	- 1-го этажа: 3,5/4,5 х 0,6 м; - 2-го этажа: 8 х 0,6 м
Кровля:	двускатная, уклон 10%
Окна:	1,4 х 1,4(h)м – 11 шт., 1 х 0,6 (h)м – 4 шт.
Двери:	1,2 х 2.1(h)м – 1 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Опции

Лестница - маршевая, высота 3 м, ширина 1 м

Преимущества

- Комплексная экономия материальных, трудовых и энергоресурсов
- Унифицированность и полная заводская готовность конструкций к монтажу
- Сокращение сроков строительства в 1.5 – 2 раза
- Разнообразие архитектурных, планировочных и отделочных решений
- Всесезонность строительства (независимость от погодного фактора)
- Высокая прочность, сейсмостойкость и огнестойкость
- Экологичность применяемых материалов и возможность их рецикла

Хочу такое здание

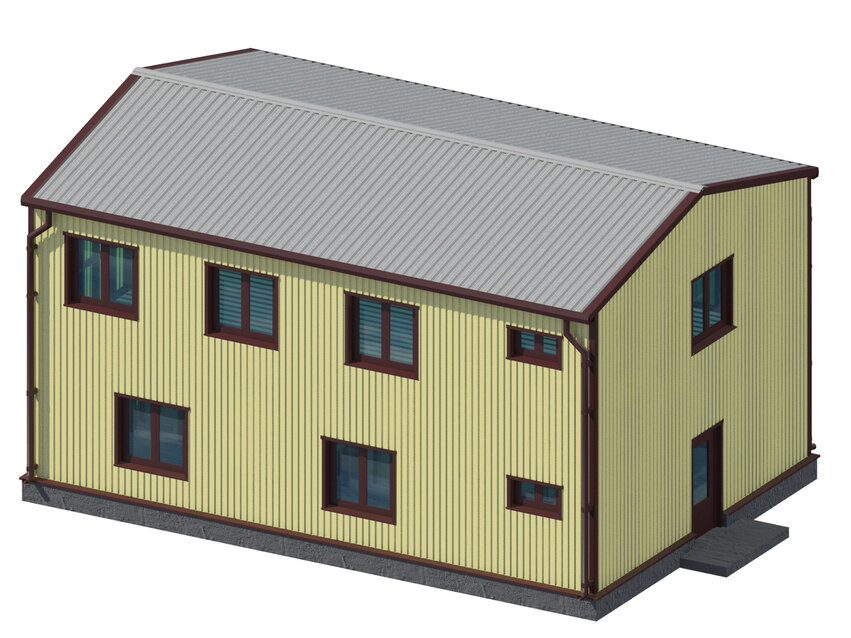

Конструктивные решения здания

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

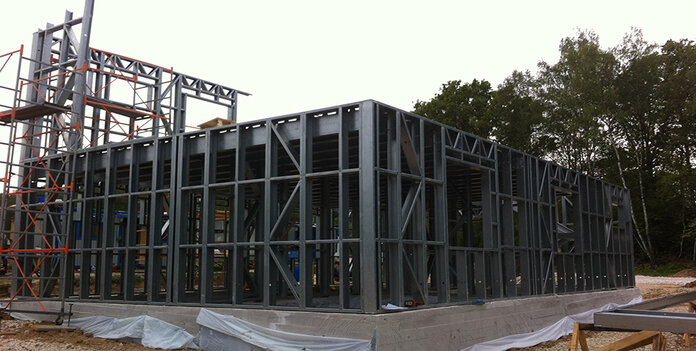

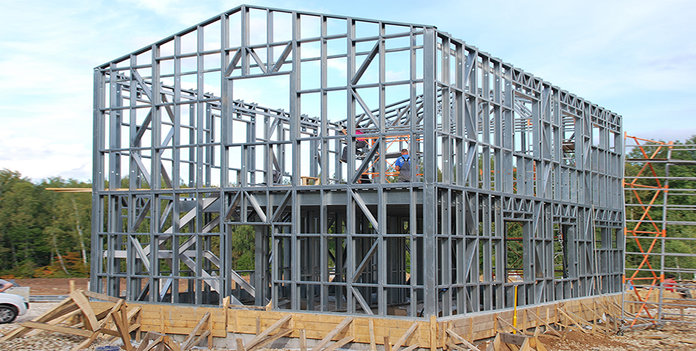

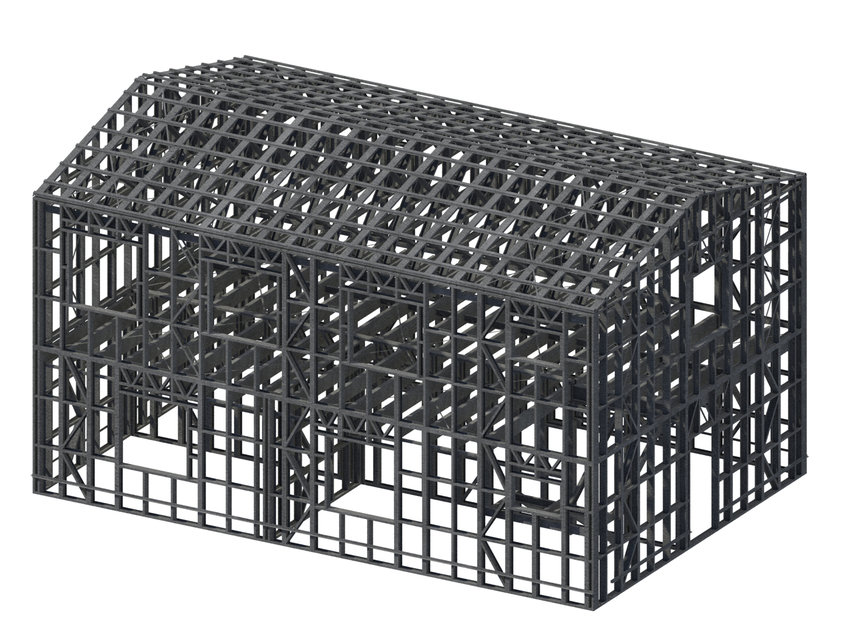

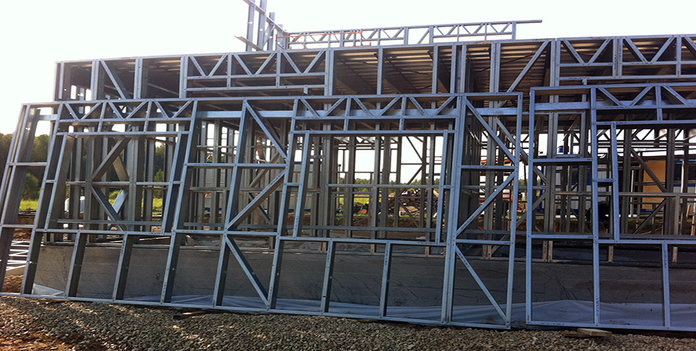

Каркас

Конструктивная система: СТИЛТАУН

Материал конструкций: холодногнутые оцинкованные С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах и саморезах. Сварка исключена.

Каркас здания конструктивно выполнен из панелей стен и ферм покрытия. Панели стен устанавливаются и скрепляются между собой по периметру здания. Фермы покрытия шарнирно опираются на стеновые панели и располагаются вдоль буквенных осей с шагом 0,6 м. Прогоны покрытия устанавливаются по разрезной схеме и располагаются по скату кровли с расчетным шагом.

Жесткость и устойчивость в продольном и поперечном направлении конструкция здания приобретает после монтажа всех крестообразных связей по каркасу здания, ограждающих конструкций кровли и стен здания.

1

2

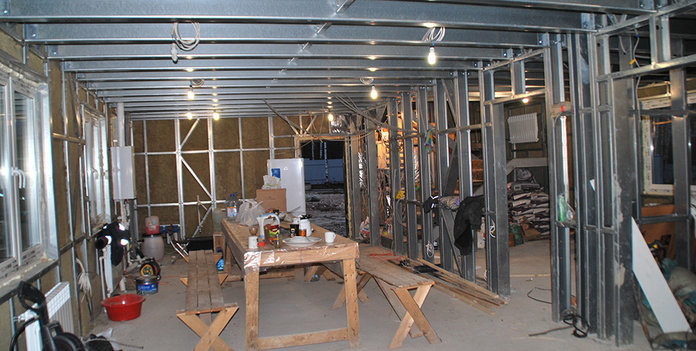

Перекрытие

Несущие балки перекрытия выполнены из стальных холодногнутых оцинковнных профилей и установлены с шагом 600 мм.

Состав перекрытия - монолитная железобетонная плита по несъемной опалубке из профлиста.

Буклет Стилтаун

Презентация Стилтаун

3

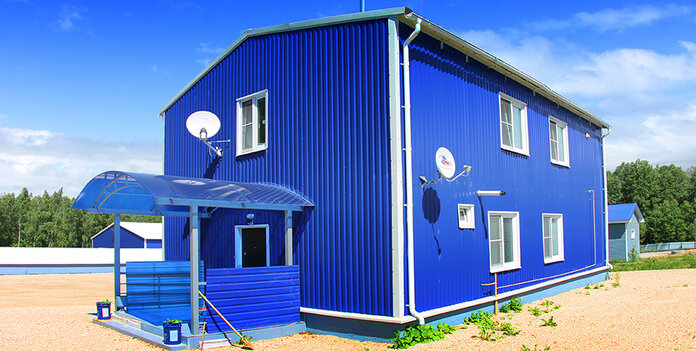

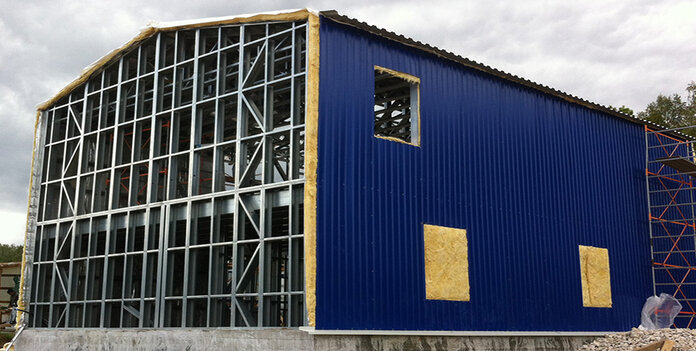

Ограждающие конструкции

Кровля: полистовая сборка двухслойная (профлист, рулонный минераловатный утеплитель 150 мм, профлист)

Стены: полистовая сборка двухслойная (профлист, рулонный минераловатный утеплитель 100 мм

Внутренние перегородки: гипсокартон

«АНДРОМЕТА» комплектует здания кровельным профлистом собственного производства. Его преимущество - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты. Комплектация другими ограждающими конструкциями может также входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику).

Листовка Профлист
