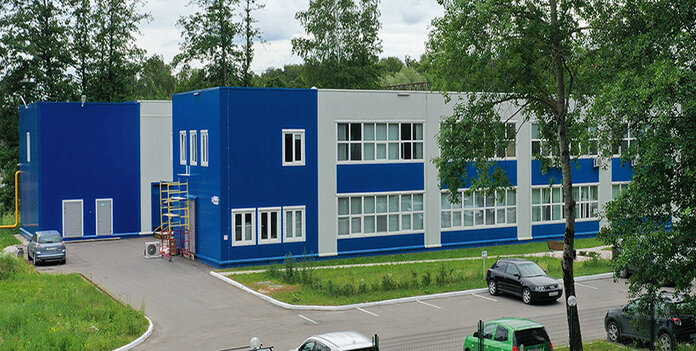

Офисно-производственное здание наращиваемой этажности

Район
Калужская область
Год строительства
2014
Размеры
28,34 х 47,68 м (в плане)
Полезная площадь
2170 кв.м
К-во пролетов
3 и 1 (в разных осях)
Этажность
2
Особенности
Перекрытие
Пристройка
Тип каркаса

Характеристики

Наименование Параметр Значение
Основное здание Размеры: 28.34 * 34.8 * 6.19 (h) м
Площадь:  986,2 кв.м
Шаг колонн: 2 х 7.4 м, 2 х 4.7м, 6м
Отметка перекрытия 3,7 м
Пристройка 1-этажная Размеры: 12.84 * 6.2 * 3.46 (h) м
Площадь:  79,6 кв.м
Шаг колонн: 6,2м
Пристройка 2-этажная Размеры:  6,68 * 8,84 * 6 м
Площадь:
Шаг колонн:  3.34 м, 5.5 м
Перекрытия и  покрытие Перекрытие: монолитное по несъемной опалубке из профлиста
Кровля: плоская (уклон 2%), мембранная
Проемы Ворота: 2 х 2.5(h)м – 2 шт., 1,8 х 2.5(h)м – 2 шт.
Двери: 1 х 2.1(h)м – 7 шт., 1.35 х 2.1(h)м – 2шт., 1.5 х 2.1(h)м – 1шт., 1.2 х2.1 – 1 шт.
Окна: ПВХ с двухкамерным стеклопакетом; 6 х 2(h)м – 16шт; 1.2 х 1.5(h)м – 52шт; 2.65 х 1.5(h)м – 4шт; 0.9 х 1.5(h)м – 1шт; 1.35 х2.3(h)м – 1шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Опции и особенности

1. Конструктивно предусмотрена возможность надстройки третьего и четвертого этажей

2. Лестницы - наружные маршевые, 2 шт.

Преимущества

Минимум затрат на монтаж и гарантии его качества

Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения офисно-производственного здания наращиваемой этажности

1

Каркас

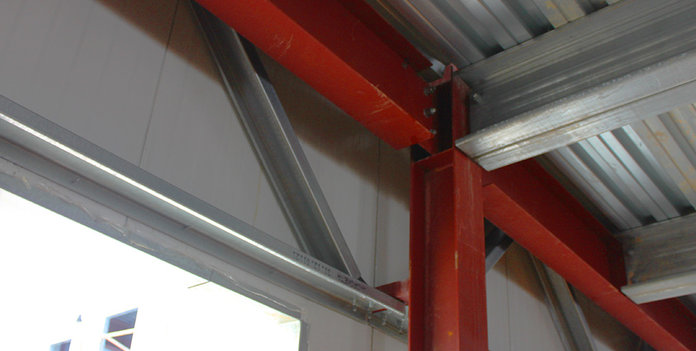

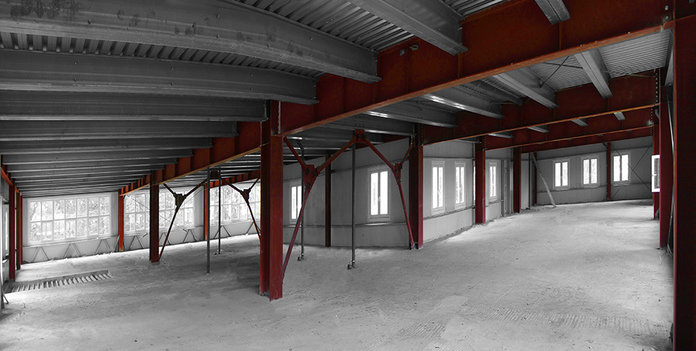

Тип каркаса - комбинированный:

  • колонны, главные балки перекрытия, балки покрытия - из сварных двутавров постоянного сечения (сталь С255 по ГОСТ 27772-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82 40 мкм);
  • второстепенные балки перекрытия, прогоны стен - из холодногнутых оцинкованных профилей (сталь 350 по ГОСТ Р52246-2004 с цинковым покрытием 275 г/кв.м)
1
2
Ограждающие конструкции

Стены: сэндвич-панель толщиной 120 мм

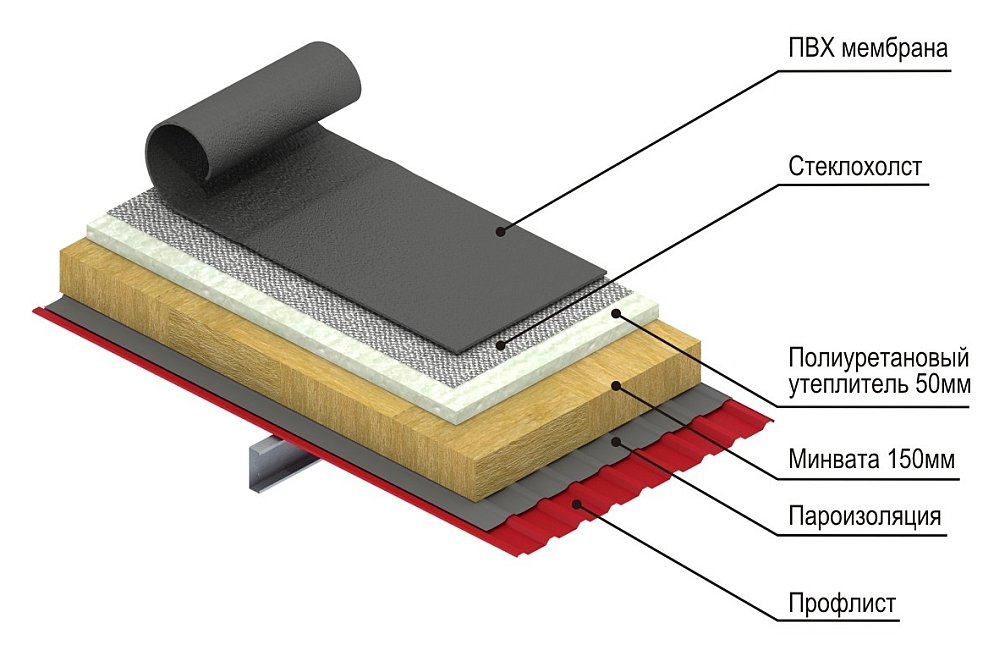

Кровля: профлист, утеплитель толщиной 150 мм, ПВХ мембрана

Хочу такое здание

Отзыв заказчика

«По срокам выполнения заказа – в срок. Разрешили бесплатное временное хранение»
ООО «Альтис»
Житников В.Б. – генеральный директор ООО «Альтис»

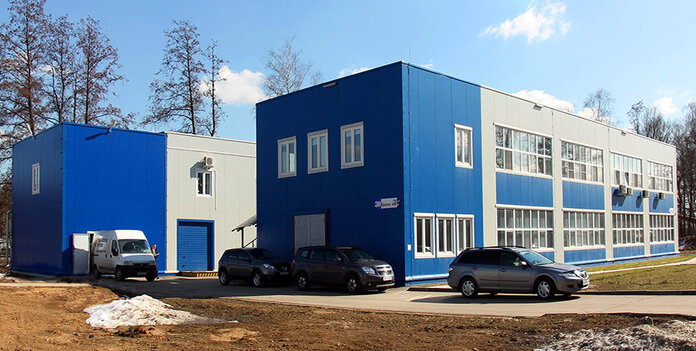

О проекте офисно-производственного здания

Данный проект – пример комбинированного решения каркаса, позволяющего оптимизировать его стоимость и упростить монтажные операции.

Назначение здания - бизнес-инкубатор для инновационных компаний. В нем размещаются офисные и производственные помещения малых предприятий разных сфер деятельности. Учитывая большое количество арендаторов и разнородность бизнес-процессов каждого из них, при проектировании требовалось учесть возможность гибкой реорганизации внутреннего объема, предусмотреть систему маршрутов для перемещения по зданию как людей, так и грузов, развести эти потоки чтобы персонал и посетители чувствовали себя комфортно, а соседние производства не мешали друг другу.



Кроме того, заказчиком была поставлена задача учесть в проекте возможность наращивания площадей здания путем надстраивания этажей и пристраивания дополнительных объемов.

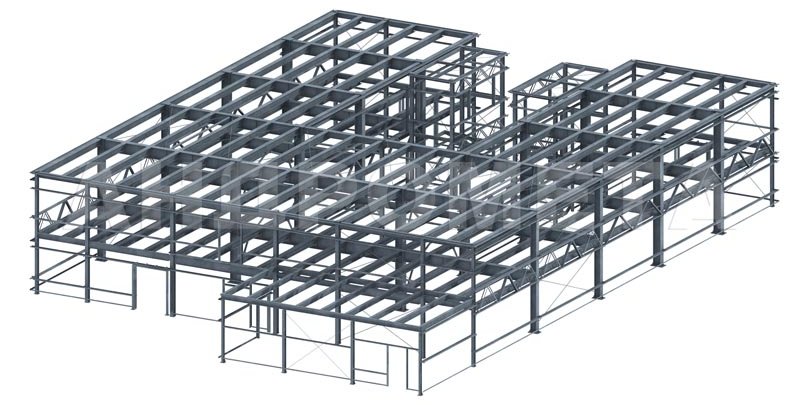

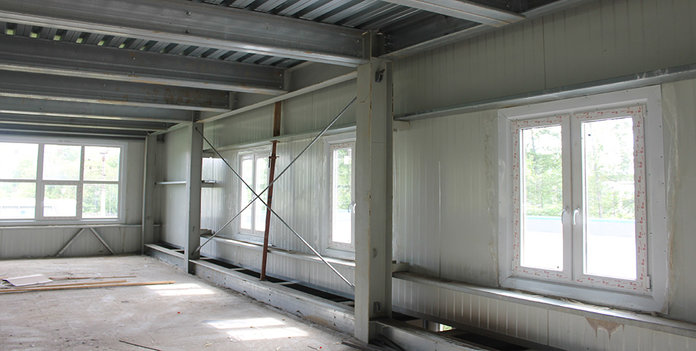

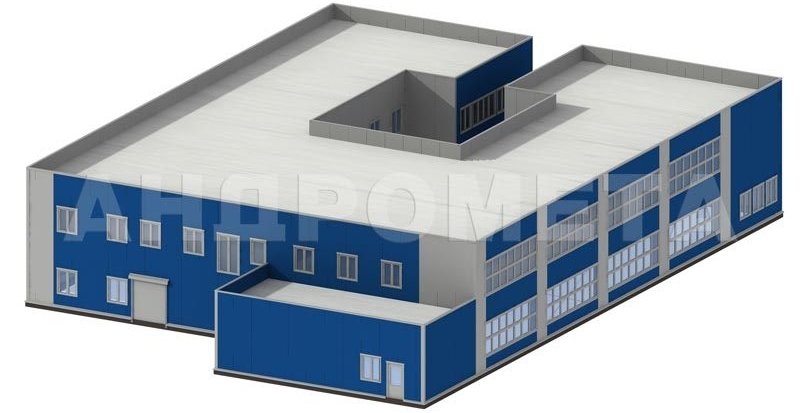

В качестве конструктивной схемы здания компанией «Андромета» был предложен 2- этажный многопролетный рамно-связевой каркас с плоской кровлей. Устойчивость здания обеспечивается жесткой заделкой колонн в фундаменты, вертикальными и горизонтальными связями, диском перекрытия. Входная группа решена в виде одноэтажной пристройки, конструктивно связанной с основным объемом. Колонны, главные балки перекрытия и балки покрытия выполнены из сварных двутавров постоянного сечения, второстепенные балки перекрытия, стеновые прогоны, каркасы проемов, а также все несущие конструкции пристройки – из холодногнутых оцинкованных профилей.

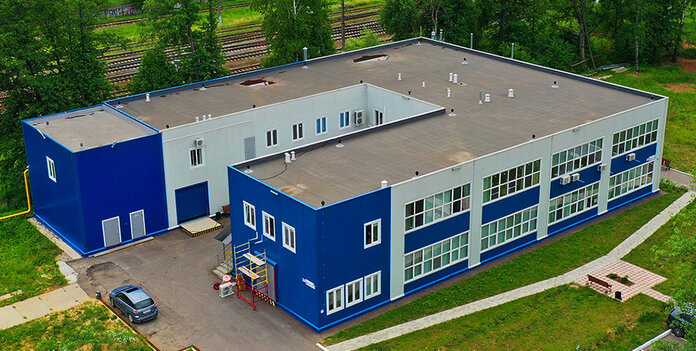

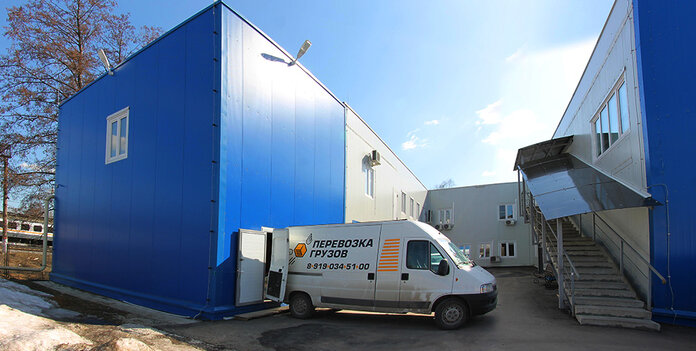

Каркас пристройкиОсновное здание было построено в 2014 году, а два года спустя, как и предполагалось, возникла необходимость расширения его объема для размещения новых производственных и складских площадей. На основании архитектурного проекта, предоставленного заказчиком, компанией «Андромета» был разработан конструкторский проект и изготовлен каркас двухэтажной пристройки размерами 6,68 х 8,84 м и высотой, равной высоте существующего здания, и также с возможностью наращивания до 4 этажей. Конструктивно пристройка идентична основному зданию и визуально является его продолжением, но при этом полностью автономна функционально. Пристроенный объем имеет отдельный вход и грузовые ворота и оснащен подъёмником-тельфером, для установки и обслуживания которого на кровле предусмотрена специальная надстройка.

Монтаж здания выполнялся непосредственно заказчиком. В воем отзыве он отметил удобство и простоту монтажа конструкций, а работу компании «Андромета» по проектированию и поставке здания оценил на «отлично». Отзыв был составлен через 4 года от начала эксплуатации основного здания. За этот период не было выявлено никаких недостатков и изменений состояния конструкций – ни сварных, ни оцинкованных.
