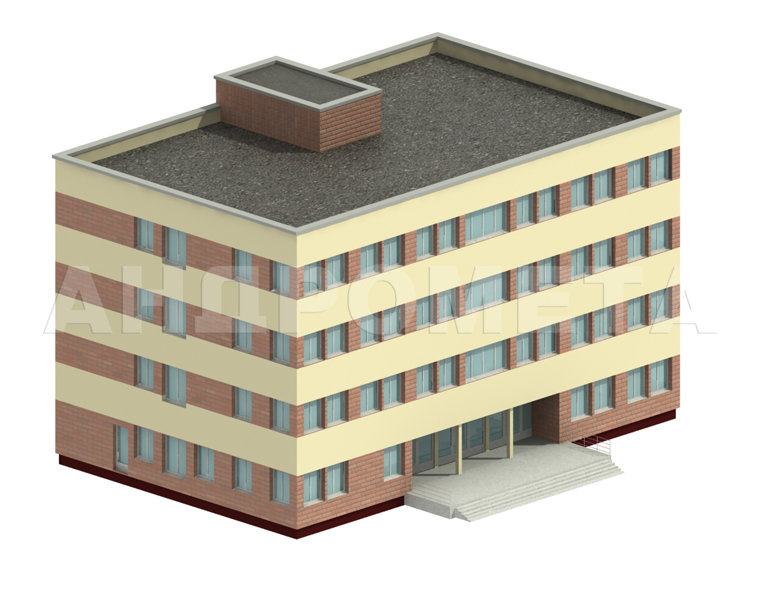

Офисное здание 4-этажное

Район
Калужская область
Размеры
24 *15 *14.02 м
Полезная площадь
1440 кв.м
Этажность
4
Особенности
Перекрытие
Тип каркаса

Характеристики

Параметр Значение
Размеры: 24 *15 *14.02 (высота) м
Общая площадь 1440 кв.м
Высота этажей: 3.3м
Кровля: плоская
Облицовка фасадов: отделочный кирпич (материал может выбираться заказчиком)

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район
расчетная ветровая нагрузка: I ветровой район
сейсмический район: до 6 баллов (по шкале MSK)

Огнестойкость

II, класс по функциональной пожарной опасности – Ф1.3.
Огнестойкость несущих стен и перекрытий зданий СТИЛАТУН - REI 90 по результатам огневых испытаний ИЦ "Огнестойкость"

Конструктивные решения 4-этажного офисного здания

СТИЛТАУН

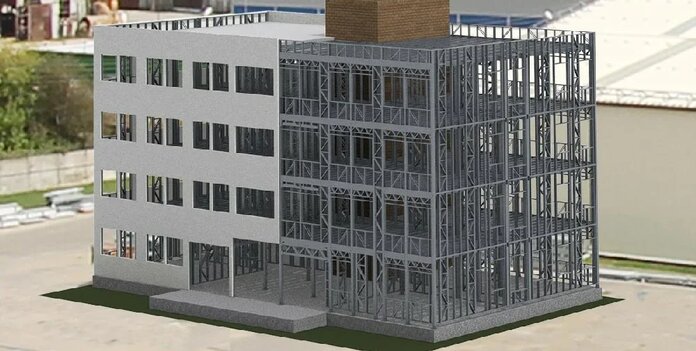

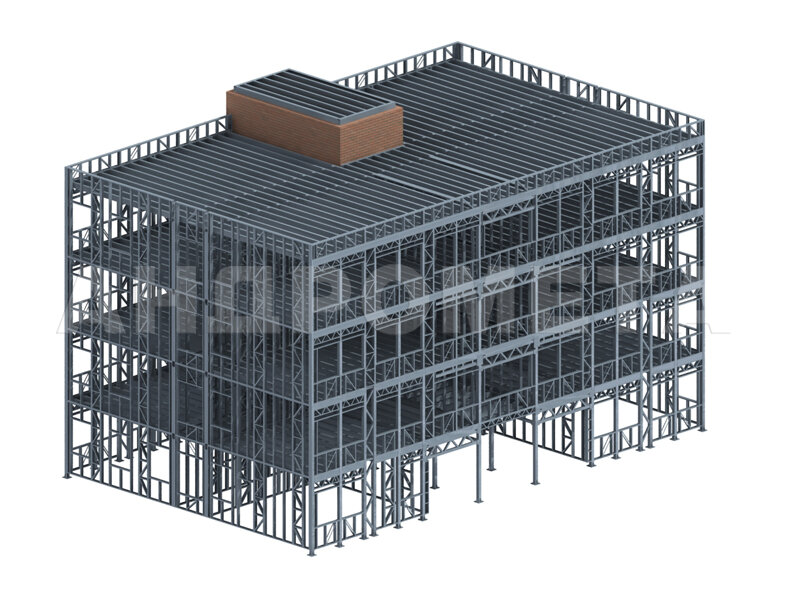

Конструктивная схема здания: основные колонны из квадратных труб, каркас из холодногнутых С – образных профилей из оцинкованной стали, монолитная плита перекрытия из пенобетона плотностью 1000 кг/м3, толщиной 90мм и из пенобетона плотностью 300 кг/м3, толщиной 180мм по несущим балкам из С – образных гнутых оцинкованных профилей с шагом 600мм.

Наружные и несущие внутренние стены – каркасные из С – образных гнутых оцинкованных профилей с заполнением пенобетоном плотностью 300 кг/м3, толщиной 170мм. Каркас наружных стен обшит с наружной стороны ЦСП, с внутренней  – ГВЛВ.  Каркас несущих внутренних стен обшит с двух сторон ГВЛВ.  Кровля – плоская.

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

1
Перекрытия

Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости перекрытия

2
Стены

Исследования долговечности и коррозионной стойкости несущих стен жилых домов Стилтаун® с пенобетоном были проведены ведущей российской научной организацией в области коррозионной защиты металлов - Кафедрой защиты металлов и технологии поверхности Национального исследовательского технологического университета «МИСиС». Согласно выданному заключению, несущие конструкции из стали с цинковым покрытием класса Z275 устойчивы к коррозии и могут эксплуатироваться в среде пенобетона сроком более 50 лет.

Отчет о коррозионных испытаниях

3
Кровля

Состав покрытия:

Мягкая кровля: филизол, гидростеклоизол (2 слоя), стяжка М50 толщиной 30мм, утеплитель РуфБаттс толщиной 120мм
Монолитный пенобетон ρ=1000 кг/м3 толщиной 90мм
Монолитный пенобетон ρ=300 кг/м3 толщиной 225мм
Несъемная опалубка “Rigidur” толщиной 12,5мм

Буклет Стилтаун

Презентация Стилтаун
